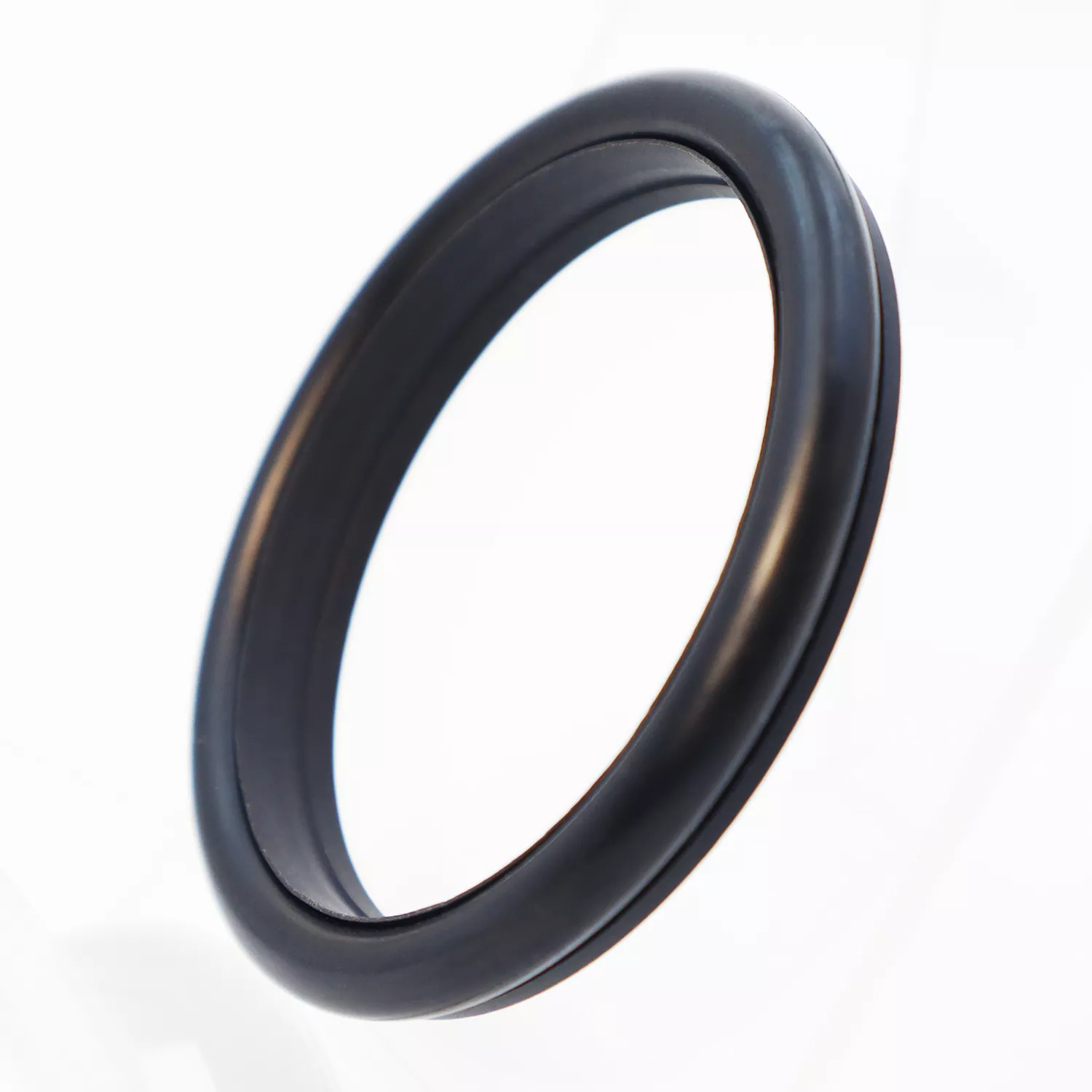

كشركة مصنعة متخصصة في موانع التسرب ذات الضغط العالي، تقدم Ruichen Sealing "الختم المشترك من نوع القدم". تتميز حلقة الختم بهيكل رفيع الشفاه يوفر إمكانات تعويض ديناميكية ممتازة. سطح الختم الفريد على شكل قدم - والذي يشتمل على أخدود على شكل إسفين - يعزز مقاومة التلوث ويقلل الاحتكاك؛ يعزز هذا التصميم المتخصص مقاومة الضغط بشكل كبير، مما يجعله مناسبًا لتطبيقات الضغط العالي والضغط العالي جدًا. ملحوظة: هذا الختم غير مناسب للتركيب في الأخاديد المغلقة.
نرحب بالاستفسارات المتعلقة بالاختيار والطلبات بالجملة من مشتري المعدات الهندسية.

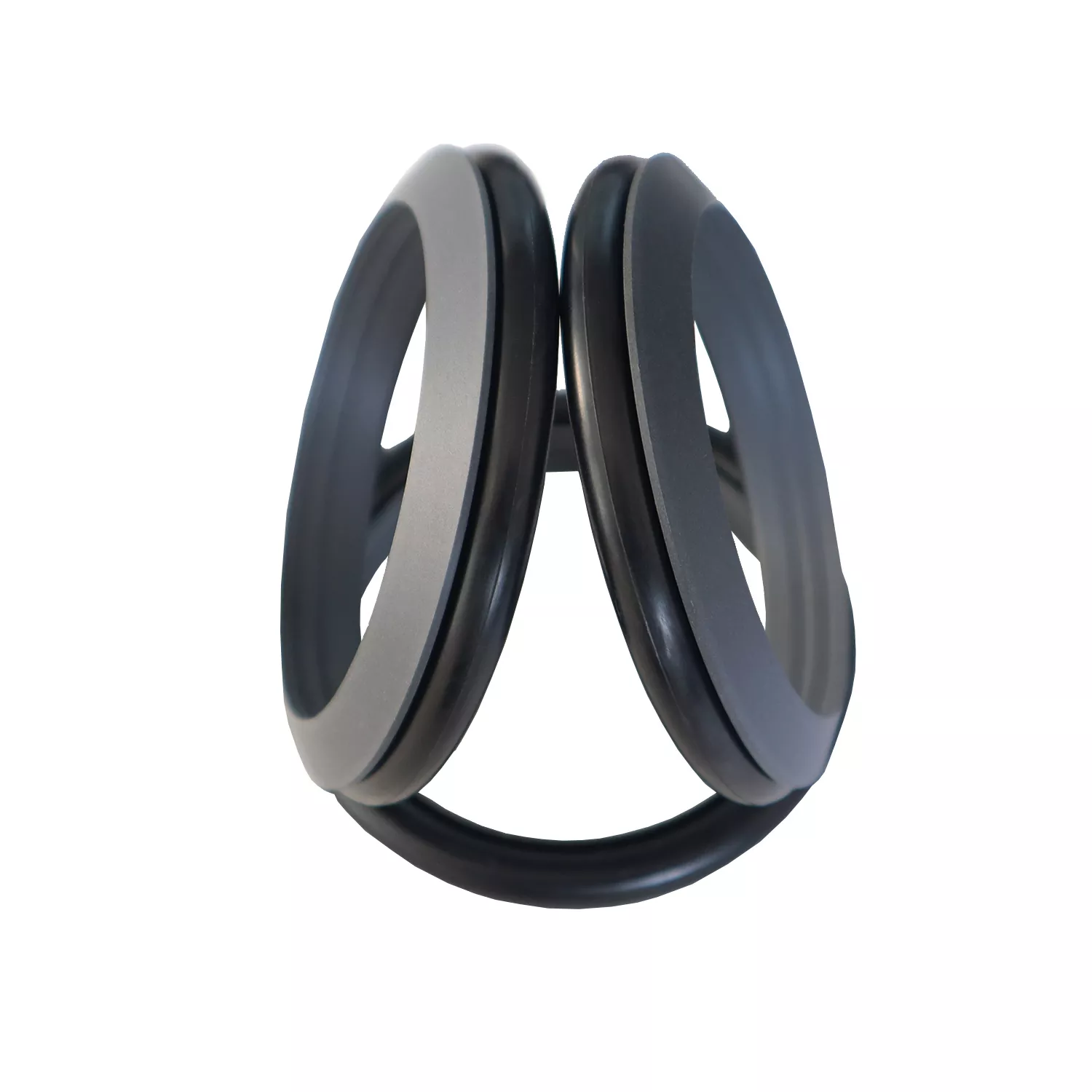

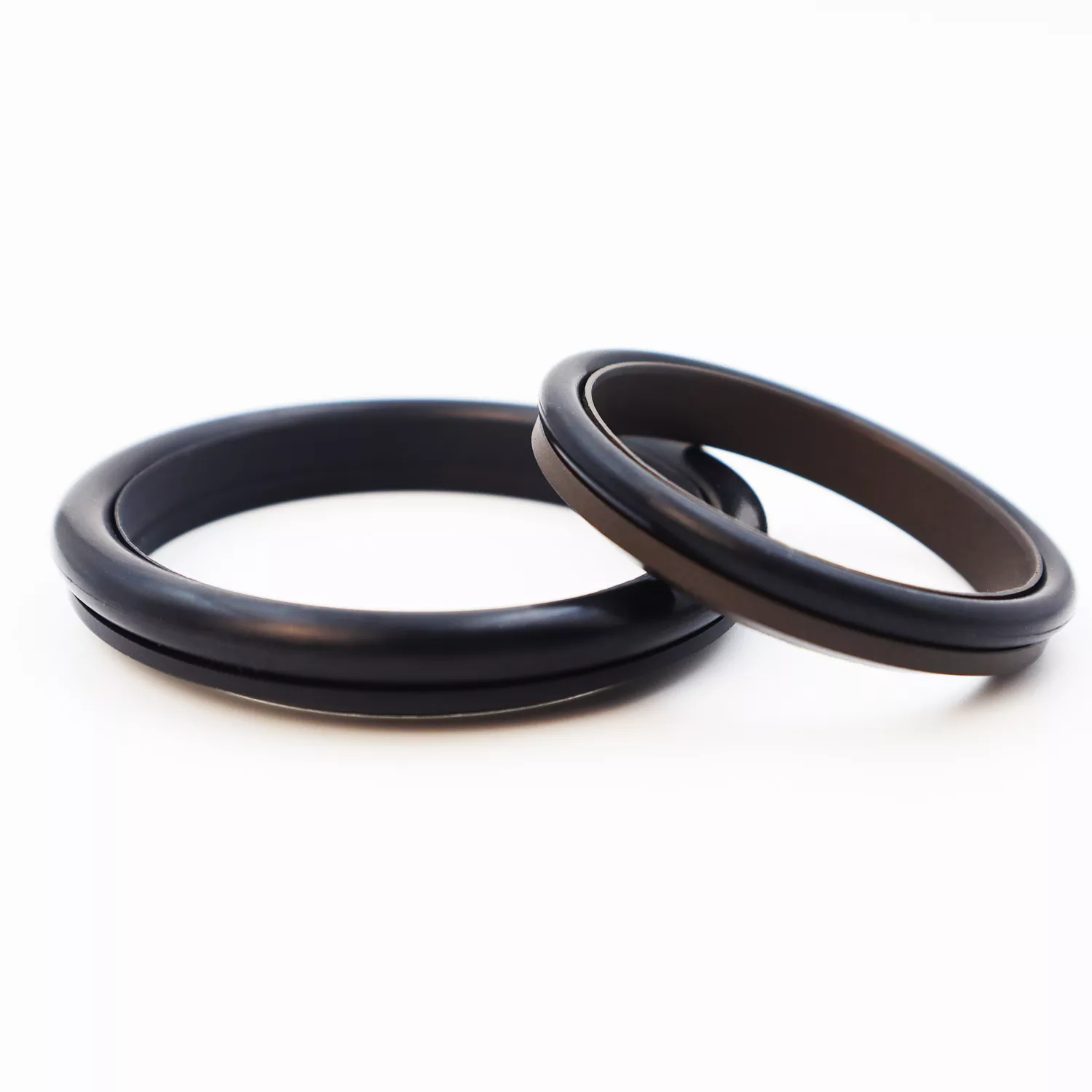

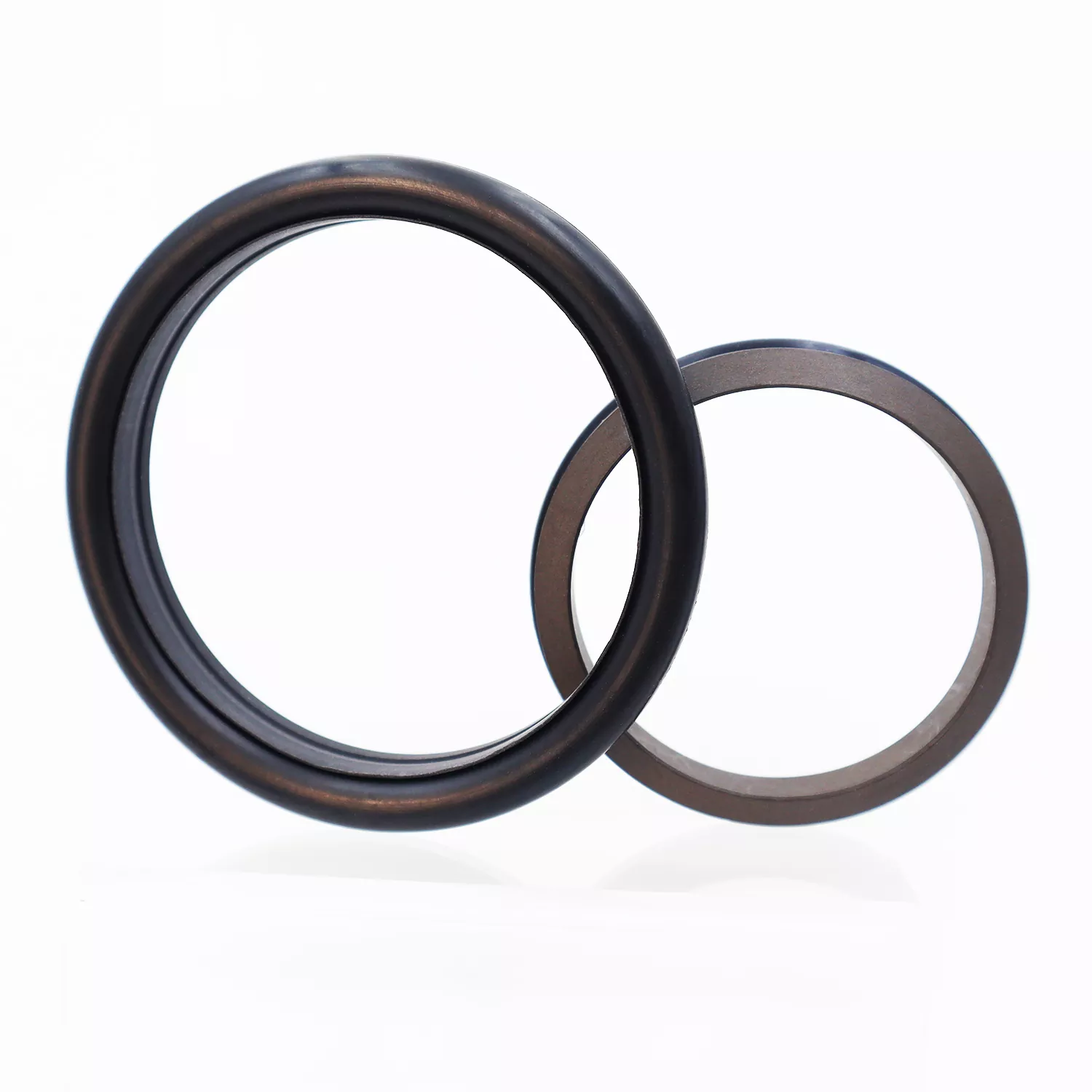

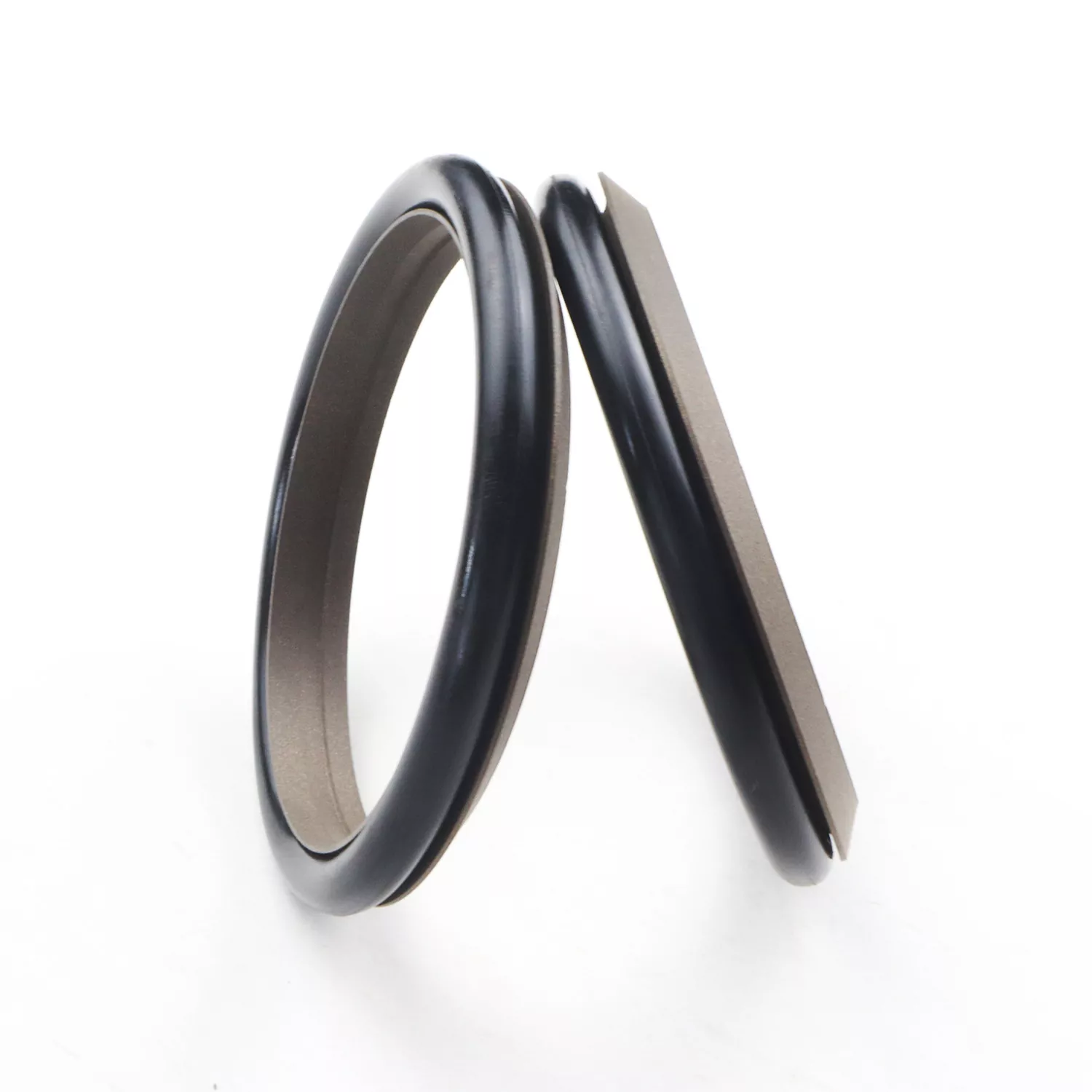

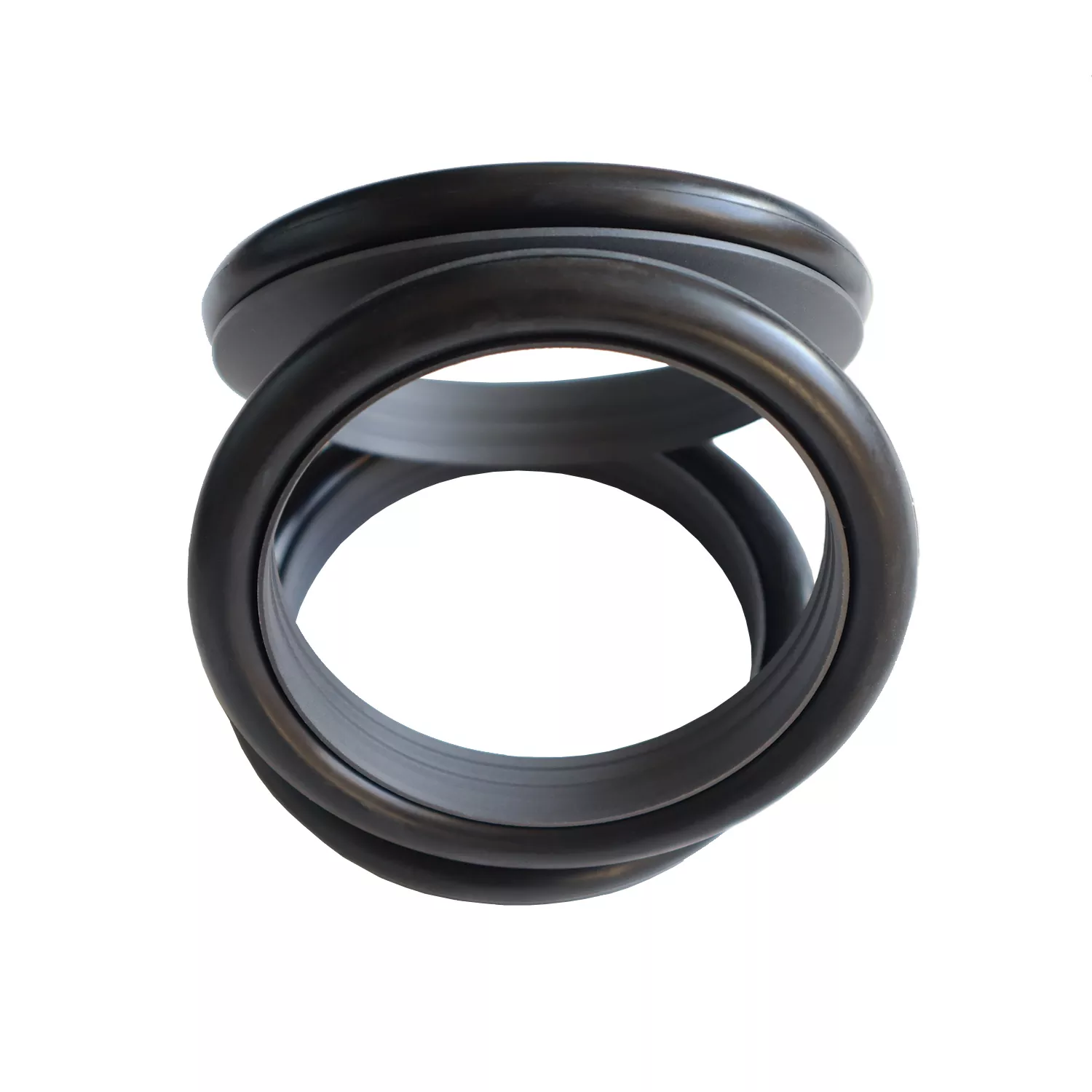

يتكون الختم المشترك من نوع القدم من حلقة إغلاق على شكل قدم (مصنوعة من مركبات PTFE أو PTFE) مقترنة بحلقة دائرية مطاطية؛ إنه مصمم للختم أحادي الفعل في التطبيقات الترددية الهيدروليكية والهوائية.
يتم تصنيفها إلى سلسلة RC03 وسلسلة RC04 (التي تستخدم حلقات O من سلسلة GB1235) على أساس الحلقة O المصاحبة. تتميز حلقة الختم بتصميم رفيع الشفاه يوفر تعويضًا ديناميكيًا فائقًا، مما يؤدي إلى أداء إغلاق ممتاز. يعمل الأخدود على شكل إسفين على سطح الختم على شكل قدم على تحسين سلامة الختم ومقاومة التلوث مع تقليل الاحتكاك. كما يعمل التصميم الهيكلي على تعزيز قدرات الختم على التعامل مع الضغط. بشكل عام، لا يمكن تركيبه في الأخاديد المغلقة.
1. مناسبة لكل من التطبيقات الهيدروليكية والهوائية
2. أداء ختم ممتاز في كل من بيئات الضغط العالي والضغط المنخفض
3. احتكاك منخفض. الحد الأدنى من مقاومة بدء التشغيل والحركة السلسة؛ الاحتكاك الديناميكي والثابت على قدم المساواة. لا يوجد تأثير لاصق
4. عمر خدمة طويل. مناسبة لتطبيقات التشحيم الخالية من الزيوت
5. قادرة على التعامل مع متطلبات الختم ذات الضغط العالي والضغط العالي للغاية
لا ينبغي أن تحدث القيم الحدية في وقت واحد.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة (م/ث) |
وسائط |
|
≥100 |
-35 إلى +100 (مع حلقة NBR O) |
≥6 |
الزيت الهيدروليكي، والسوائل المقاومة للحريق (HFA/HFB)، والغاز، وما إلى ذلك. |
|
-20 إلى +180 (مع حلقة FKM O) |
1. تشتمل مواد الحلقة الدائرية المتوافقة على: مطاط النتريل RO1 (NBR)، مطاط الفلور RO2 (FKM)، إلخ.
2. مادة حلقة الختم: مادة قياسية PTFE3؛ وتشمل الخيارات الأخرى المتاحة PTFE2، وPTFE4، وغيرها من المواد عالية الأداء.

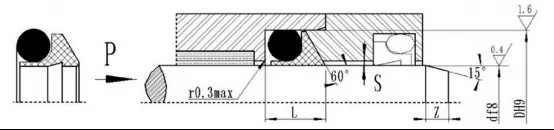

نموذج الطلب: RC03—80x89x10-PTFE3-R01
النموذج - قطر القضيب × قطر الأخدود × عرض الأخدود PTFE3 - رمز مادة PTFE المعدل R01 - رمز مادة الحلقة الدائرية
يمكن تصنيع المنتجات بأي حجم مدرج في جدول المواصفات.
|
د f8 |
د ح9 |
L+0.2 |
سماكس |
زمين |
d0 |
|
|
<40 ميجا باسكال |
<60 ميجا باسكال |
|||||
|
5 ~ 17 |
د+4.7 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
18 ~ 39 |
د+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
40 ~ 108 |
د+9.0 |
10.0 |
0.3 |
0.2 |
7 |
5.30 |
|
109~670 |
د+12.0 |
13.2 |
0.35 |
0.25 |
10 |
7.00 |
|
671~999 |
د+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1600 |
د+18 |
17.4 |
0.6 |
0.4 |
15 |
10 |
|
> 1600 |
د+21.2 |
22 |
0.7 |
0.6 |
20 |
12 |
ملاحظات: 1. بالنسبة للضغوط التي تزيد عن 60 ميجا باسكال، استخدم تسامح مناسب H8/f8 في منطقة قاعدة الختم؛ للختم عالي الضغط، Smax <0.05.
2. يرجى استشارة المكتب إذا كان هناك حاجة إلى هيكل ذو أخدود مغلق.
متوافق مع الحلقات GB1235؛ يمكن تصنيع المنتجات من أي حجم مدرج في جدول المواصفات.
|
د f8 |
د ح9 |
L+0.2 |
سماكس |
زمين |
d0 |
|
|
<40 ميجا باسكال |
<60 ميجا باسكال |
|||||
|
5 ~ 39 |
د+6.2 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
40 ~ 150 |
د+9.8 |
10.6 |
0.3 |
0.2 |
7 |
5.7 |
|
151 ~ 1500 |
د+14.6 |
15.8 |
0.5 |
0.3 |
12 |
8.6 |
