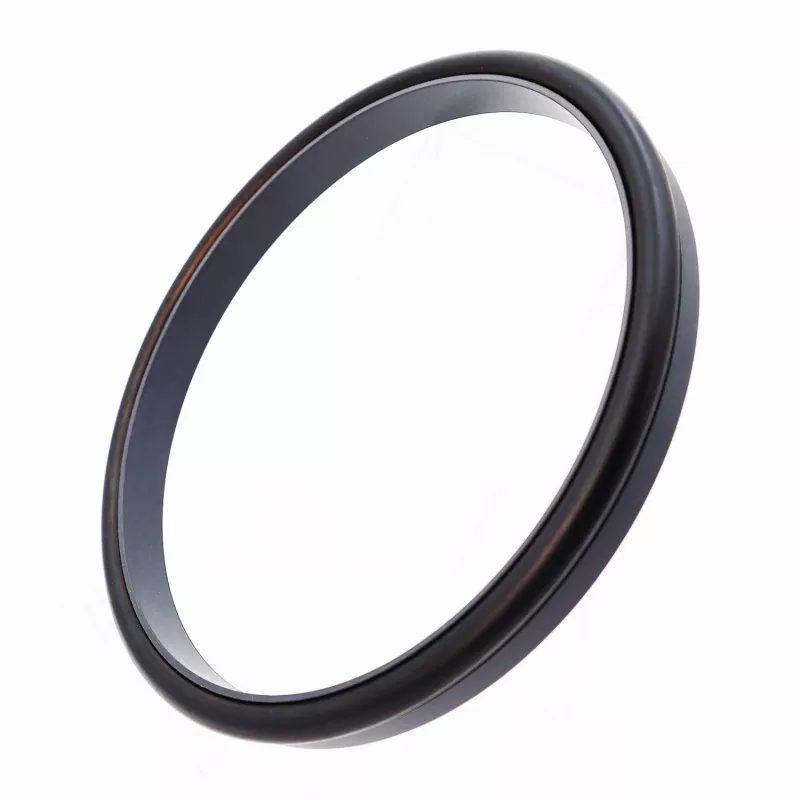

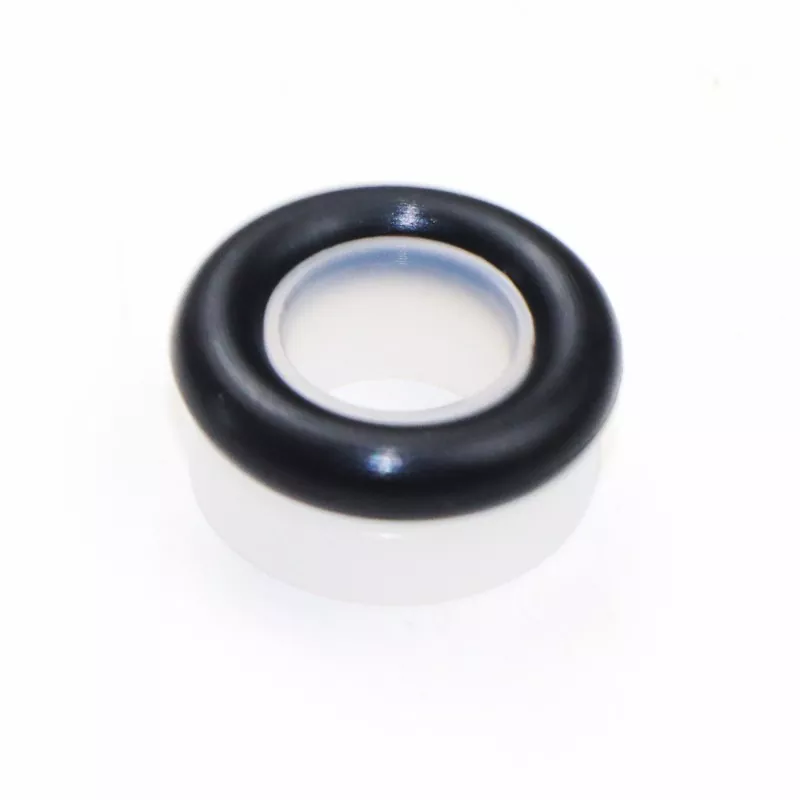

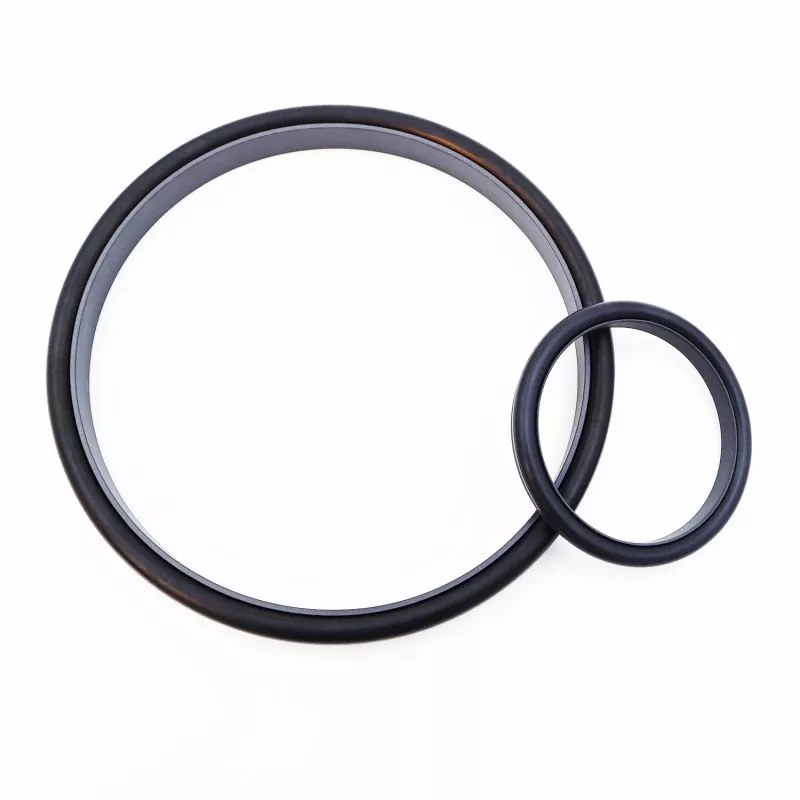

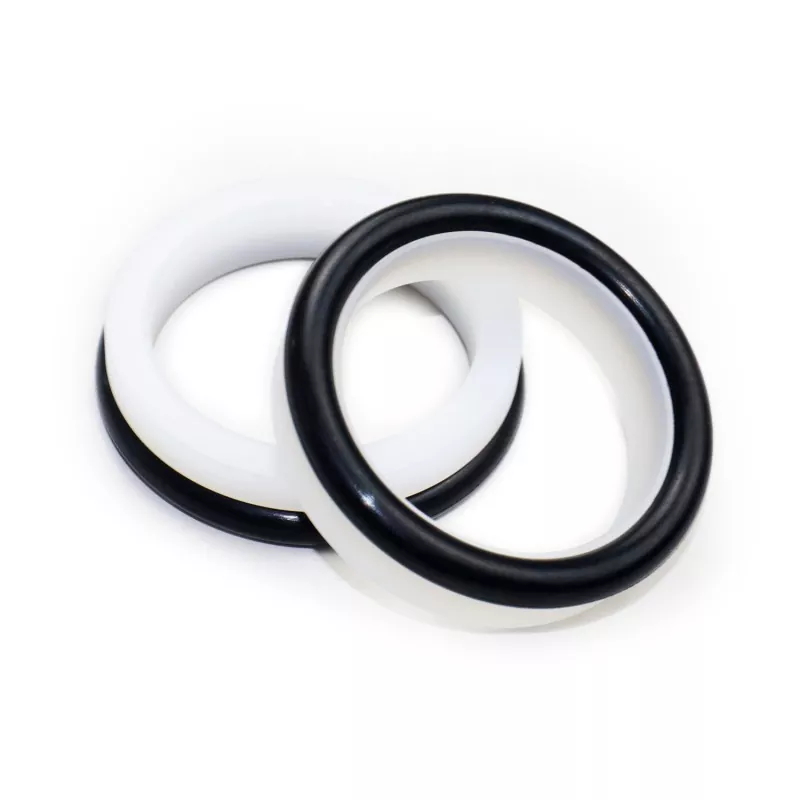

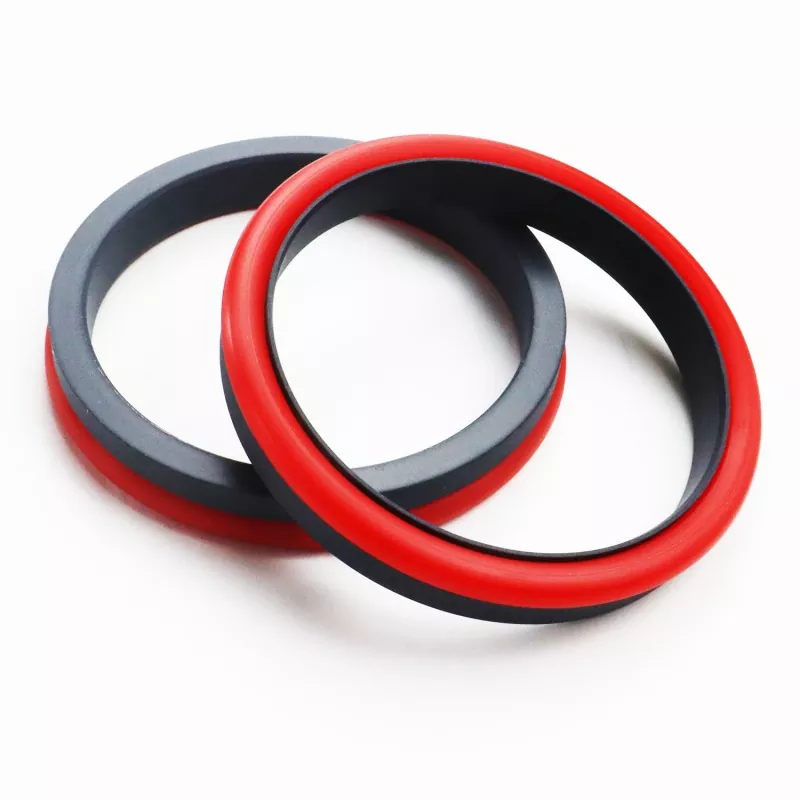

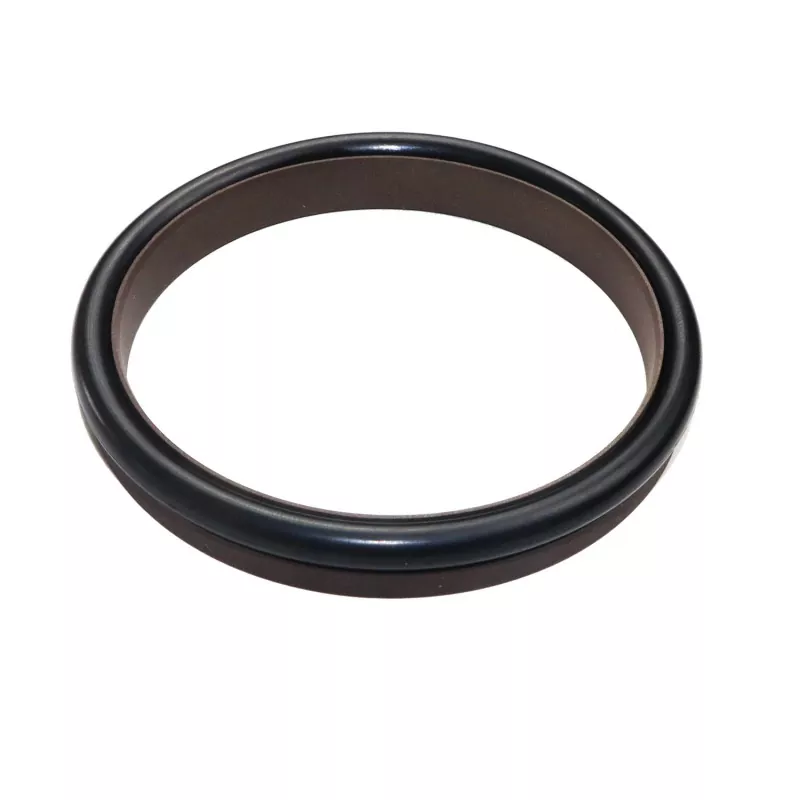

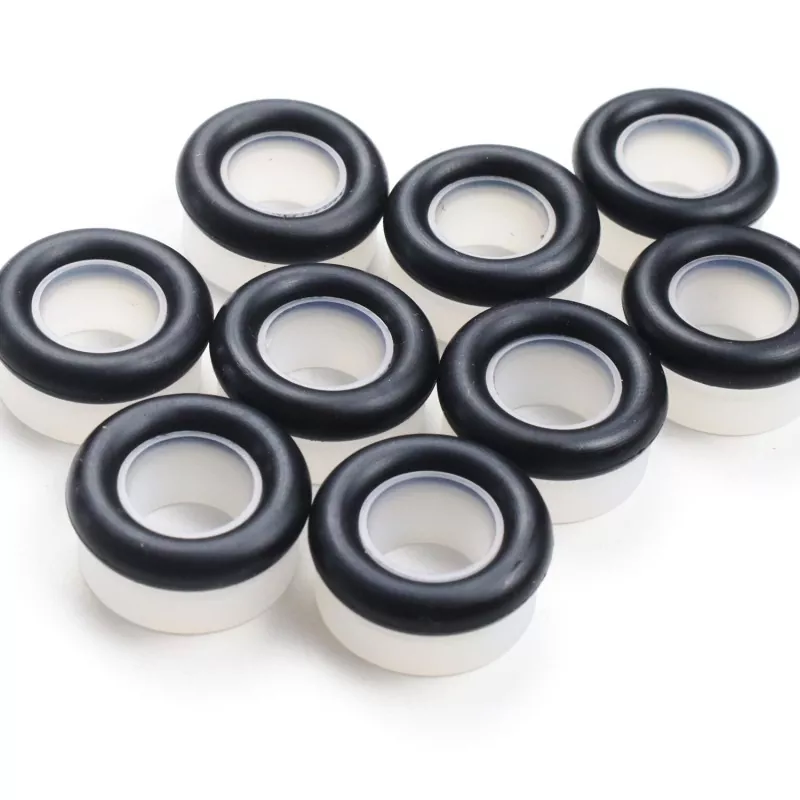

يتكون الختم المدمج ذو الزاوية اليمنى المعززة (الضغط العالي جدًا/ختم الضغط الهيدروليكي) من حلقة إغلاق معززة ذات زاوية قائمة مصنوعة من PTFE ومواده المركبة، وحلقة دائرية. إنها مناسبة للختم أحادي الاتجاه في الحركة الترددية الهيدروليكية.
اعتمادًا على نوع الحلقة الدائرية المستخدمة، فهي متوفرة في سلسلة RC08 وRC09 (متوافقة مع الحلقات الدائرية من السلسلة GB1235). نظرًا لتصميم السُمك الأمثل لحلقة الغلق، فإنها تعمل بشكل جيد حتى في ضغط الماء أو غيرها من الوسائط منخفضة اللزوجة.
يعمل التصميم الهيكلي لحلقة الختم المعززة أيضًا على تحسين مقاومة الختم للضغط العالي والعالي جدًا. وهي بشكل عام غير مناسبة للتركيب في الأخاديد المغلقة.
1. احتكاك منخفض، مقاومة بداية منخفضة، حركة سلسة، احتكاك ديناميكي وثابت متساوي، عدم الزحف.
2. عمر خدمة طويل، مناسب لختم التشحيم الخالي من الزيت.
3. مناسبة لختم الوسائط ذات الضغط العالي والضغط العالي والمنخفض اللزوجة مثل الماء.
لا ينبغي أن تحدث القيم المتطرفة في وقت واحد.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة (م/ث) |
وسائط |
|
≥200 |
-35 إلى +100 (مع حلقة NBR O) |
≥6 |
الزيت الهيدروليكي، والسوائل المقاومة للحريق (HFA/HFB)، والغاز، وما إلى ذلك. |
|
-20 إلى +200 (مع حلقة FKM O) |
1. مواد الحلقة الدائرية المطابقة: مطاط النتريل بوتادين R01 (NBR)، مطاط الفلور RO2 (FKM)، إلخ.
2. مادة حلقة الختم: المادة القياسية PTFE3، والمواد الاختيارية الأخرى تشمل PTFE2، PTFE4، وغيرها من المواد عالية الأداء.

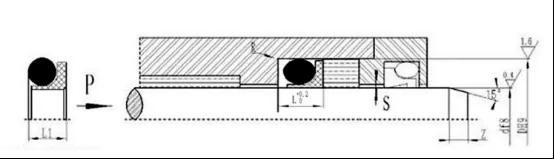

نموذج الطلب RC08 — 80x90.2x11.2 — PTFE3 — R01 قطر قضيب النموذج × قطر الأخدود × رمز مادة عرض الأخدود
جدول المواصفات والمعلمات RC08
يمكن إنتاج منتجات بأي حجم مدرج في جدول المواصفات
|
معيار df8 RCO8 |
تحميل خفيف df8 RCO8-Q |
تحميل ثقيل df8 RC08-Z |
قطر الأخدود د ح9 |
عرض الأخدود ل+0.2 |
ارتفاع الختم L1 |
زوايا مدورة رماكس |
الخلوص الشعاعي |
الشطب زمين |
قطر السلك الدائري دO |
|
|
<20 ميجا باسكال |
<60 ميجا باسكال |
|||||||||
|
-- |
5~17.9 |
-- |
د+3.6 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5~17.9 |
18~39.9 |
-- |
د+5.2 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
18~39.9 |
40~108.9 |
5~17.9 |
د+6.8 |
8.0 |
7 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
40~108.9 |
109~629 |
18~39.9 |
د+10.2 |
11.2 |
10 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
109~629 |
630~999 |
40~108.9 |
د+13.4 |
14.2 |
12.7 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
630~999 |
1000 ~ 1599 |
109~629 |
د+16.0 |
16.2 |
14.5 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
≥1600 |
630~999 |
د+18.8 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000 ~ 1599 |
د+22.8 |
21.8 |
19.8 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
ملحوظة:1. يرجى استشارة شركتنا إذا كان هناك حاجة إلى نظام الأخدود المغلق.
2. الضغط > 60MPa، تحمل الجذر H8/f8، ختم الضغط العالي للغاية Smax < 0.05.
