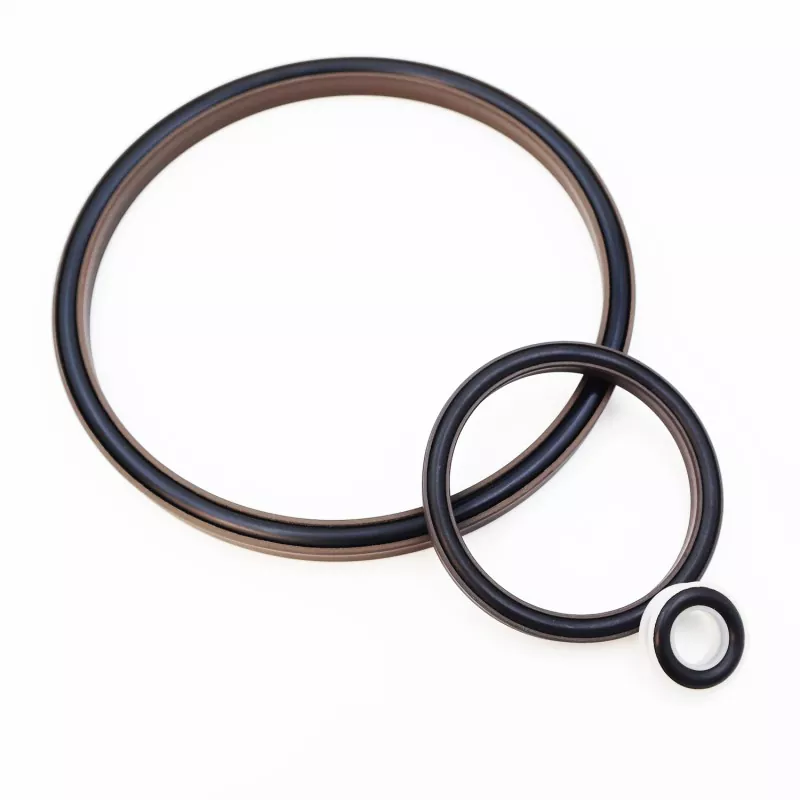

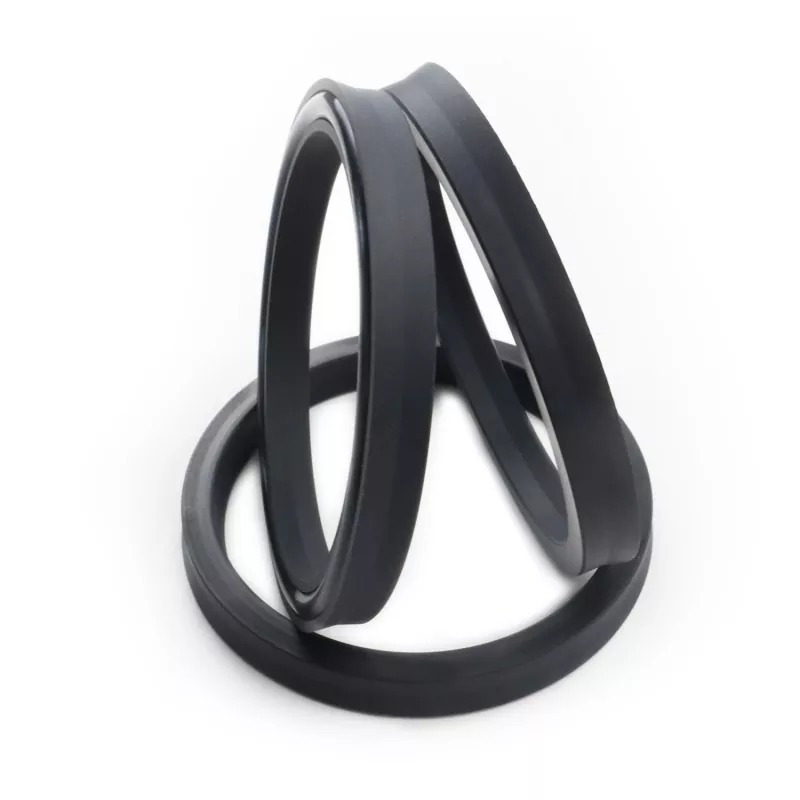

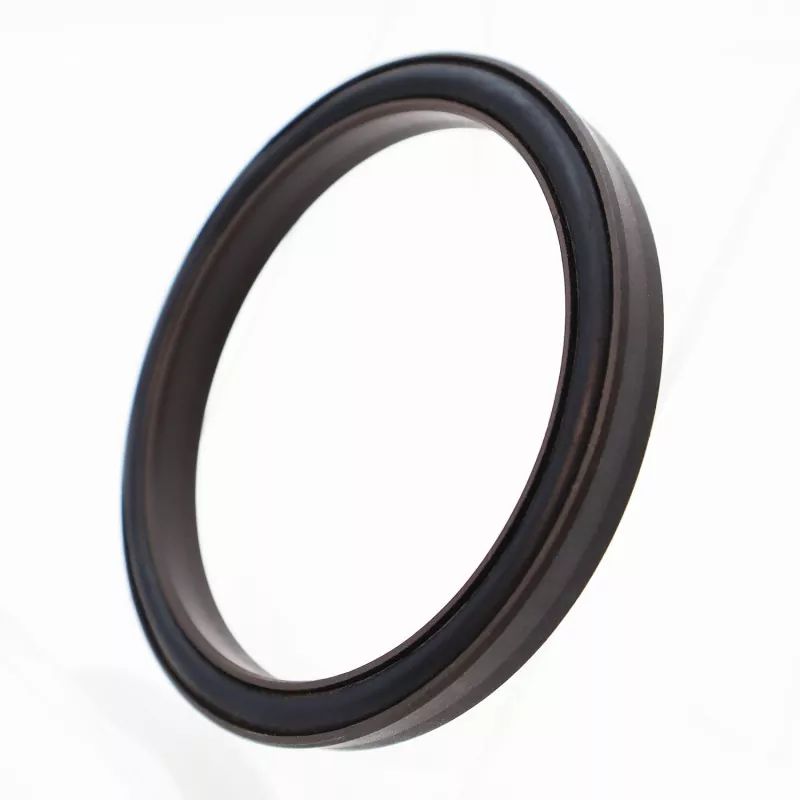

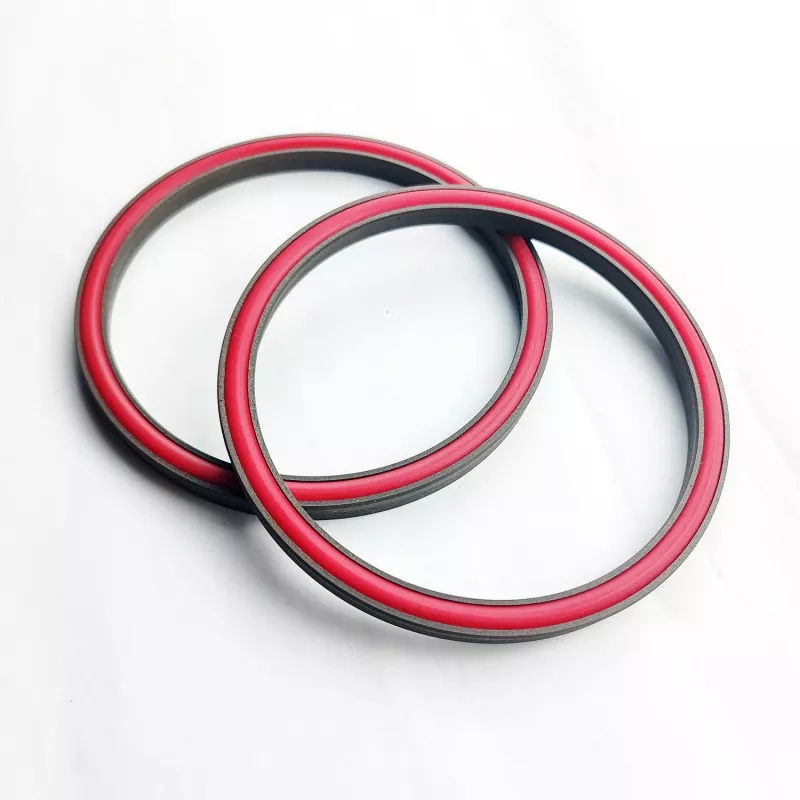

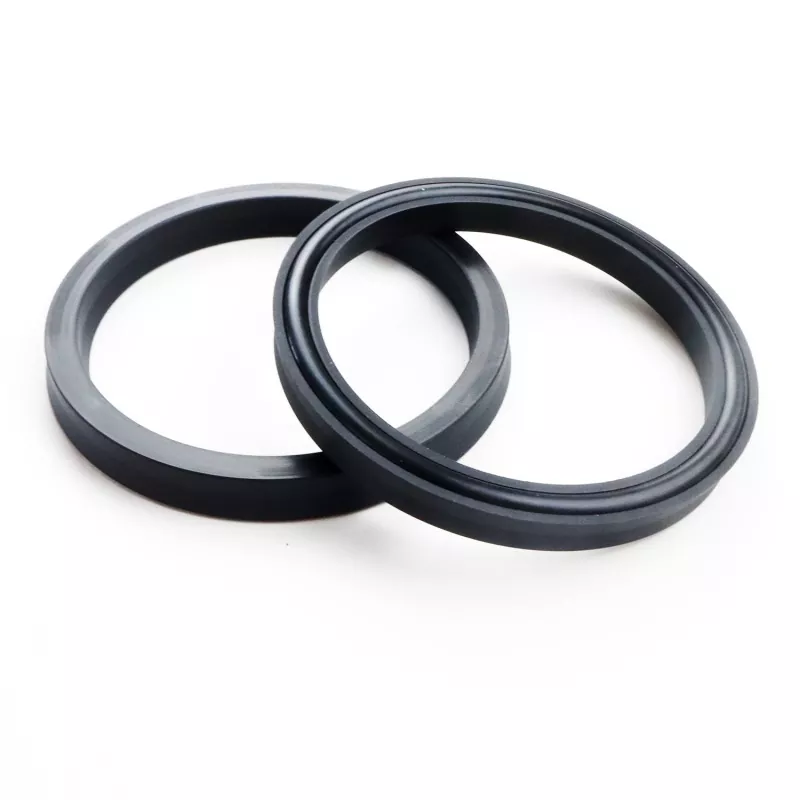

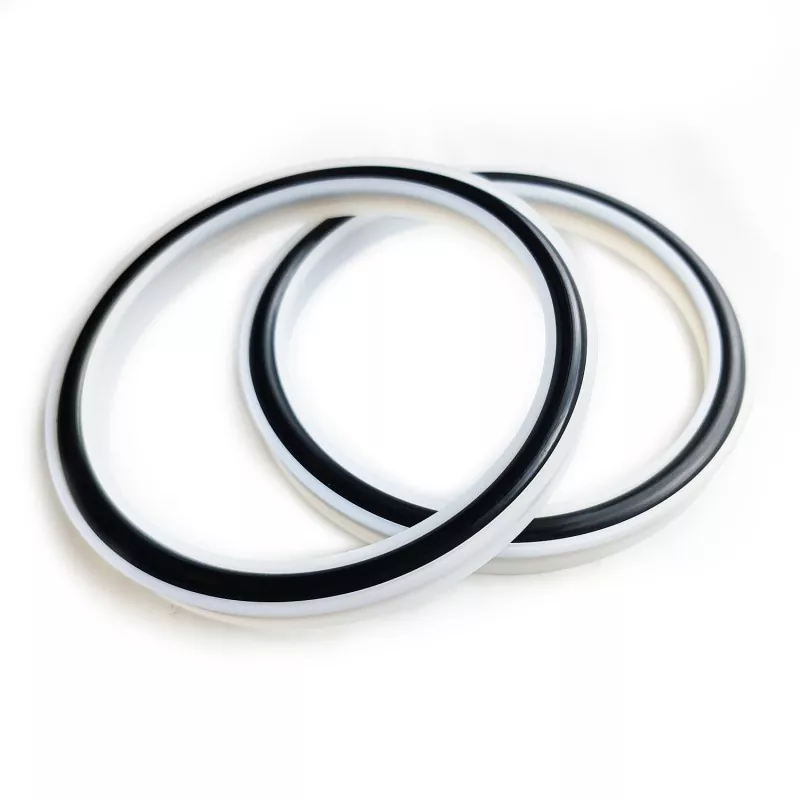

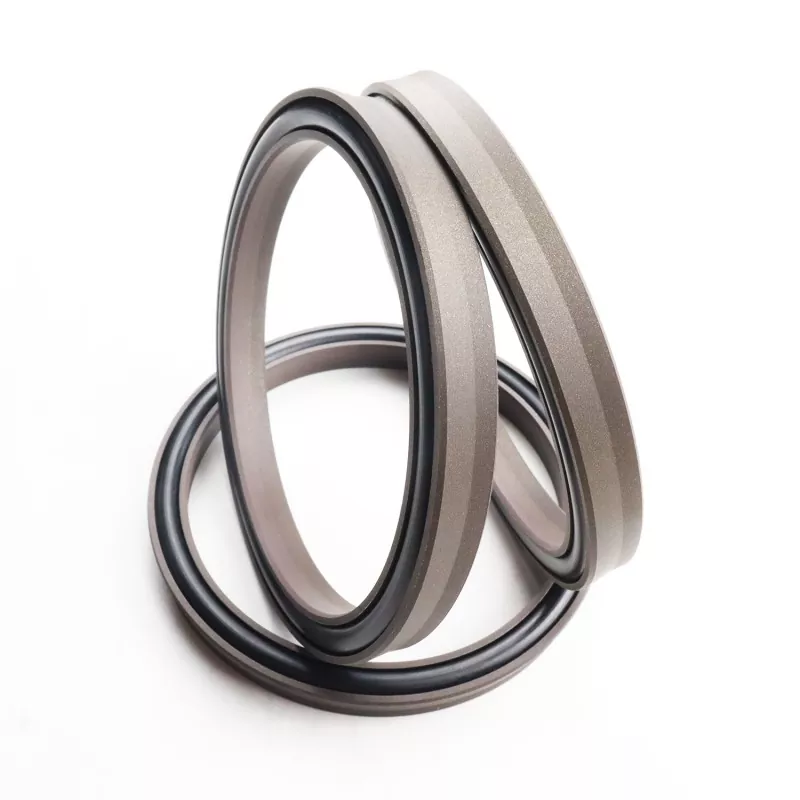

يتكون الختم المشترك من النوع Y (الضغط العالي جدًا/الضغط الهيدروليكي) من حلقة إغلاق على شكل حرف Y مصنوعة من PTFE ومواده المركبة، وحلقة على شكل O. إنها مناسبة للختم أحادي الاتجاه في الحركة الترددية الهيدروليكية.
نظرًا للهيكل الحاصل على براءة اختراع وتصميم السُمك الأمثل لحلقة الغلق على شكل Y، فإنها تعمل بشكل جيد حتى في ضغط الماء أو الوسائط الأخرى منخفضة اللزوجة. يعمل التصميم الهيكلي لحلقة الختم أيضًا على تحسين مقاومتها للضغوط العالية والعالية جدًا. يعمل الختم بمعامل احتكاك منخفض، مما يمنع الزحف ويتيح التشحيم الخالي من الزيت على المدى الطويل.
ملحوظة: هيكل الختم هذا له حدود ولا يوصى باستخدامه في الأخاديد المغلقة.
1. احتكاك منخفض، مقاومة بداية منخفضة، تشغيل سلس، احتكاك ديناميكي وثابت متساوي، عدم الزحف.
2. عمر خدمة طويل، مناسب لختم التشحيم الخالي من الزيت.
3. مناسبة لختم الوسائط ذات الضغط العالي والضغط العالي والمنخفض اللزوجة مثل الماء.
لا ينبغي أن تحدث القيم المتطرفة في وقت واحد. يرجى الاتصال بشركتنا إذا تجاوز الضغط 260MPa.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة (م/ث) |
وسائط |
|
≥260 |
-35 إلى +100 (مع حلقة NBR O) |
≥6 |
الزيت الهيدروليكي، والسوائل المقاومة للحريق (HFA/HFB)، والغاز، وما إلى ذلك. |
|
-20 إلى +180 (مع حلقة FKM O) |
1. مواد الحلقة الدائرية المطابقة: مطاط النتريل البيوتاديين RO1 (NBR)، مطاط الفلور RO2 (FKM)، إلخ.
2. مادة حلقة الختم: المادة القياسية PTFE3، والمواد الاختيارية الأخرى تشمل PTFE2، PTFE4، وغيرها من المواد عالية الأداء.

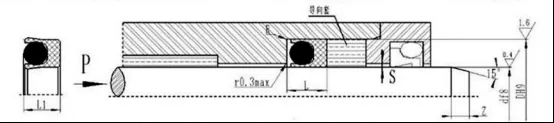

نموذج الطلب RC10-40x52.4x9.2-PTFE3-R01
النموذج - قطر القضيب × قطر الأخدود × عرض الأخدود PTFE3 - رمز مادة PTFE المعدل R01 - رمز مادة الحلقة الدائرية
