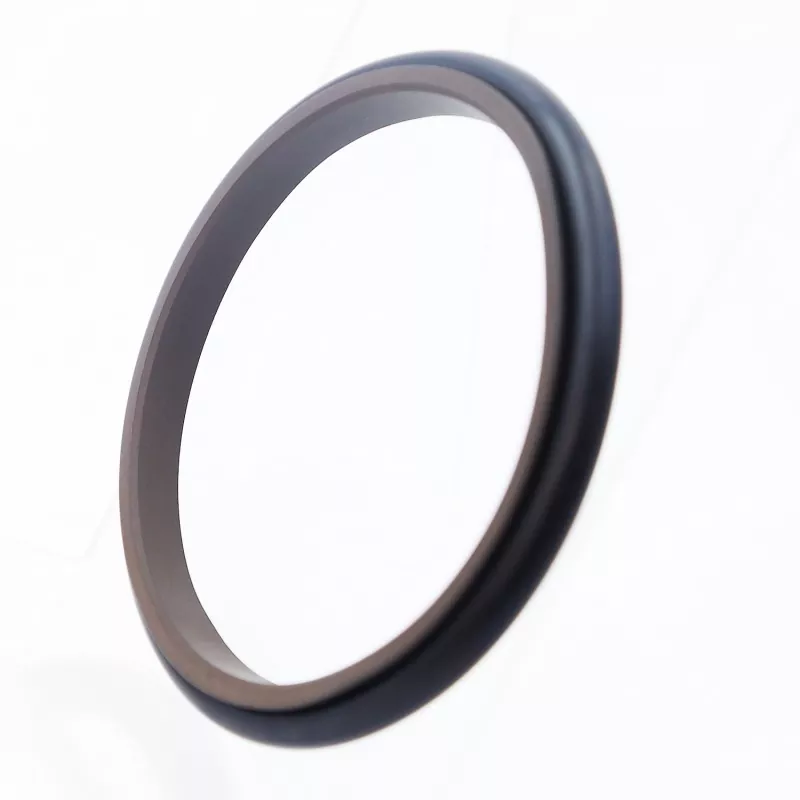

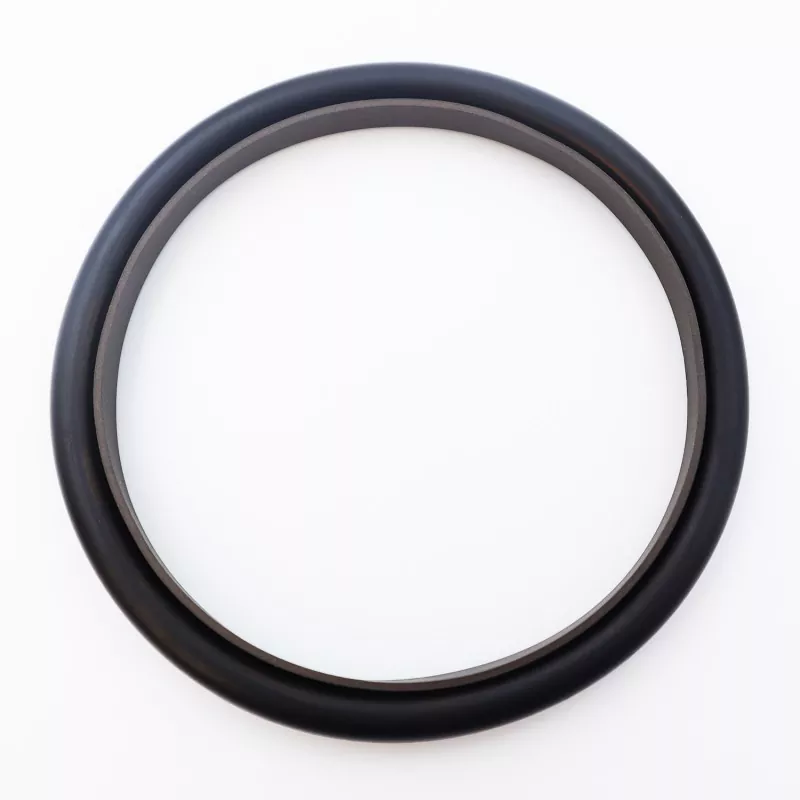

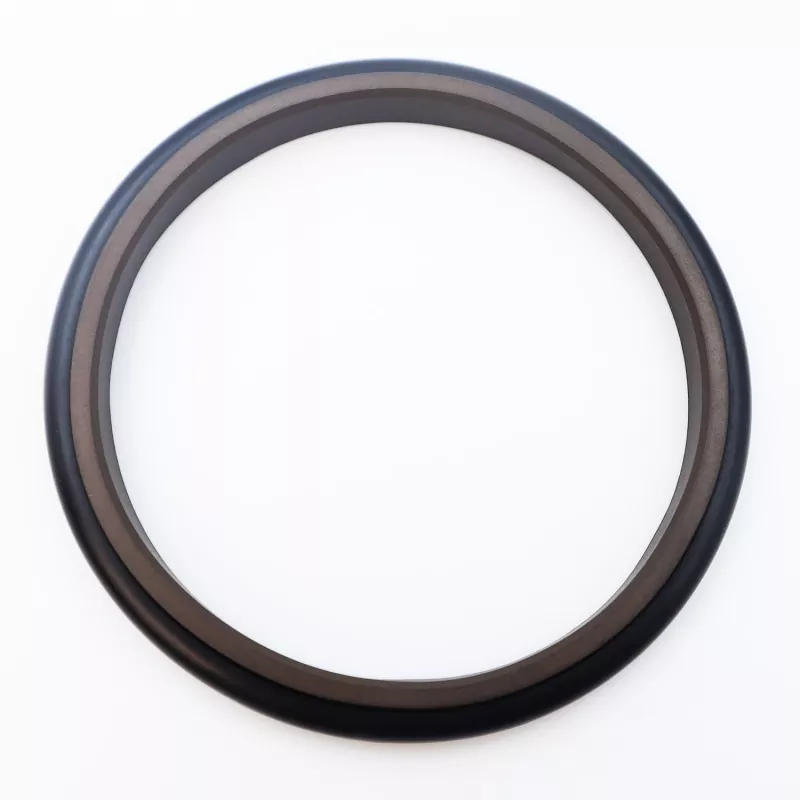

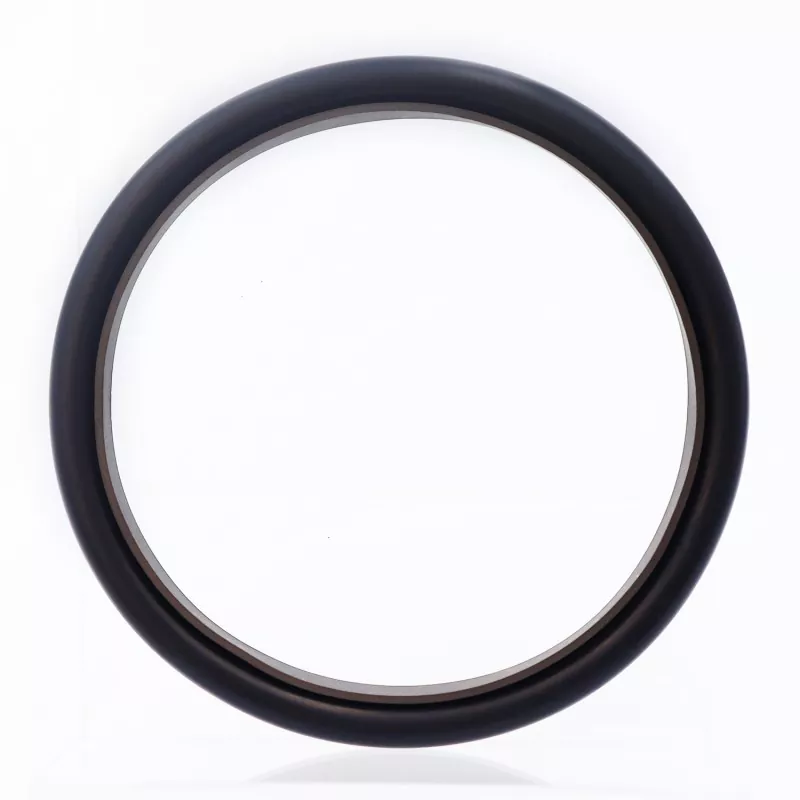

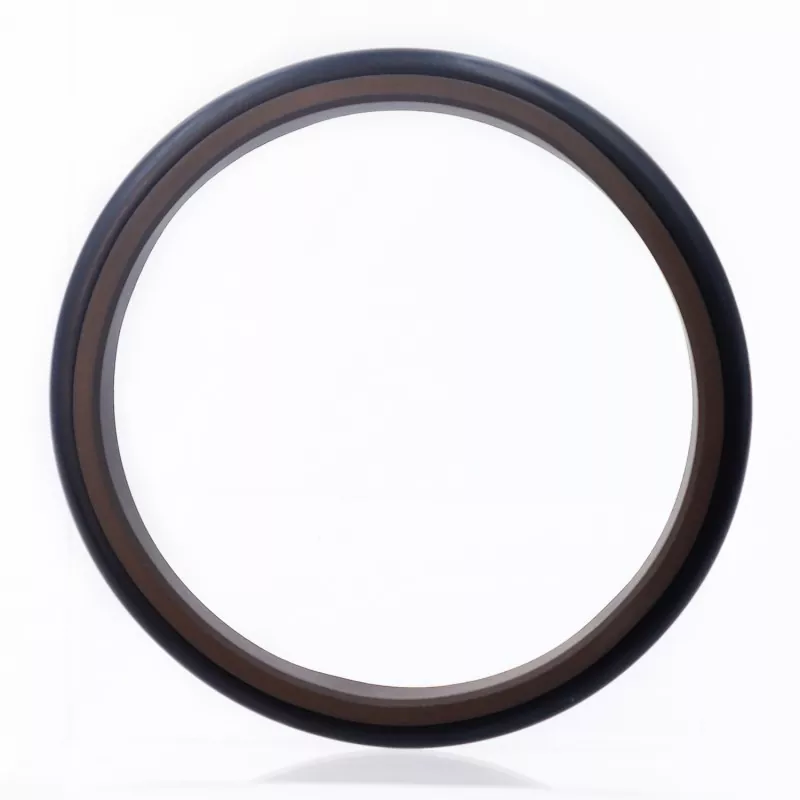

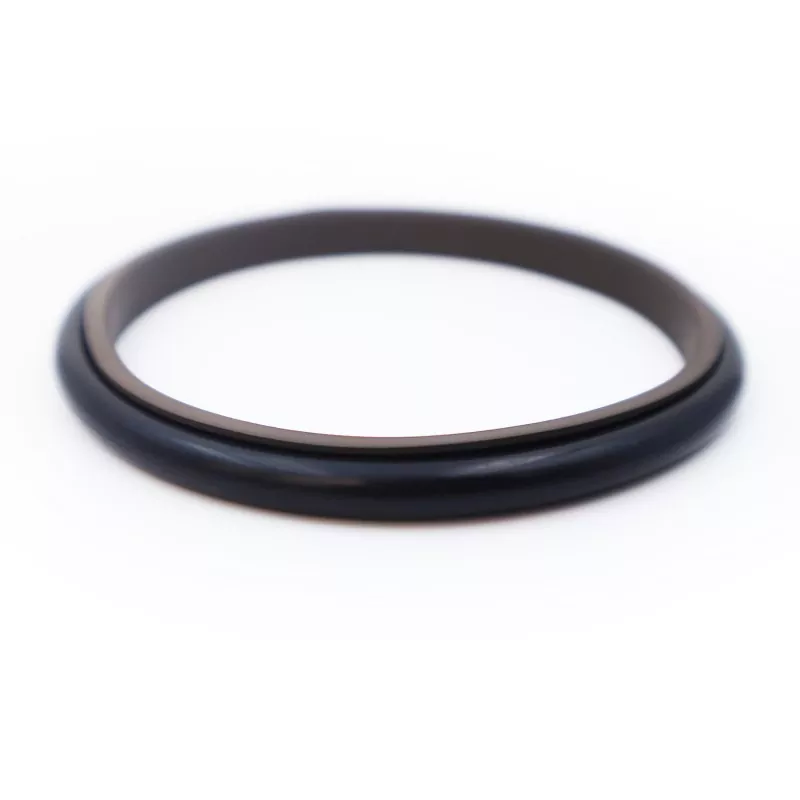

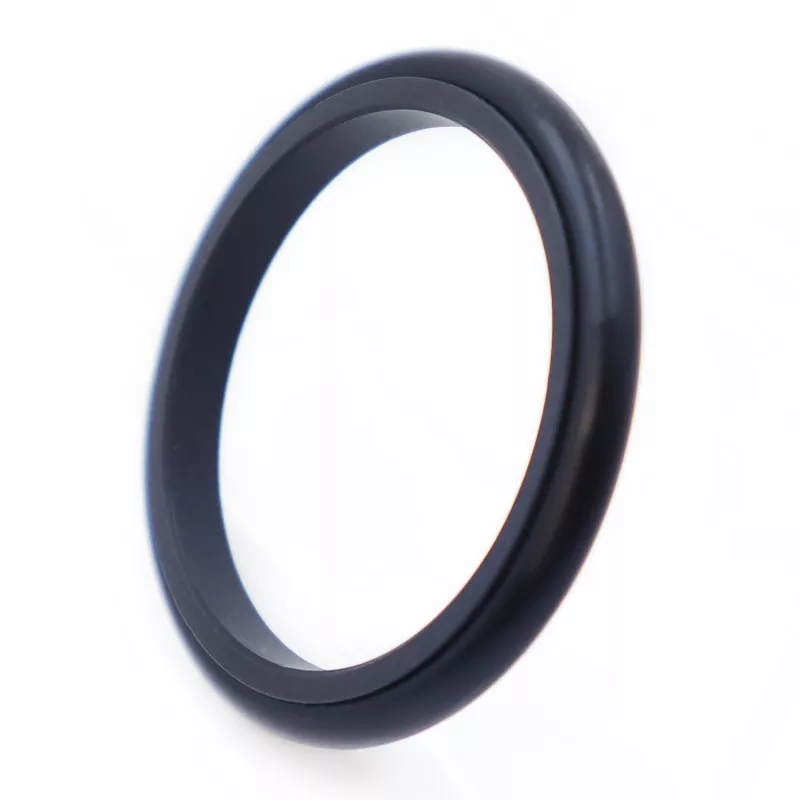

يتكون الختم المختلط المثلث من حلقة إغلاق مثلثة من مادة PTFE وحلقة دائرية مطاطية؛ إنه مصمم لختم الضغط أحادي الفعل في التطبيقات الترددية الهيدروليكية والهوائية. توفر الحلقة O قوة شعاعية وتعوض عن تآكل حلقة الختم. بفضل تصميم الشفة الرفيعة لحلقة الغلق، فإنها توفر تعويضًا ممتازًا للمتابعة وأداء مانع للتسرب. بالنسبة لأقطار القضيب الأصغر من 30 مم، يجب استخدام تصميم الأخدود المنفصل (النوع المفتوح).
1. مناسبة لكل من التطبيقات الهيدروليكية والهوائية.
2. احتكاك منخفض، مقاومة منخفضة للانفصال، حركة سلسة، احتكاك ديناميكي وثابت متساوي، وعدم الانزلاق.
3. عمر خدمة طويل. مناسبة لتطبيقات التشحيم الخالية من الزيوت؛
4. تصميم مدمج. سهلة التركيب والصيانة.
لا ينبغي أن تحدث القيم الحدية في وقت واحد.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة م/ث |
وسائط |
|
≥20 |
-35 إلى +100 (مع حلقة NBR O) |
≥6 |
الزيوت الهيدروليكية ذات الأساس المعدني، والسوائل المقاومة للحريق (HFA/HFB)، والغازات، وما إلى ذلك. |
|
-20 إلى +180 (مع حلقة FKM O) |
1. تشتمل مواد الحلقة الدائرية المتوافقة على: مطاط النتريل R01 (NBR)، مطاط الفلور R02 (FKM)، إلخ.
2. مادة حلقة الختم: مادة قياسية PTFE3؛ وتشمل المواد البديلة PTFE1، PTFE2، وPTFE4.
نموذج الطلب: RC14—80—PTFE3—R01
RC14 - الموديل 80 - قطر العمود d - PTFE (رمز المادة R01) - رمز مادة الحلقة الدائرية
يمكن تصنيع المنتجات بأي حجم مدرج في جدول المواصفات.
|

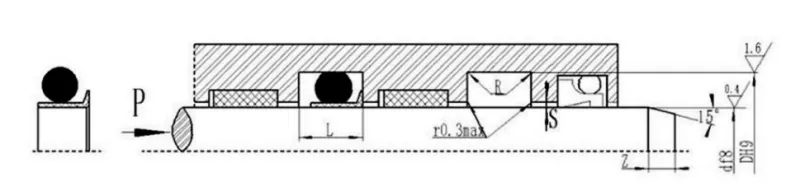

نطاق قطر رمح د f8 |
قطر الأخدود د ح9 |
عرض الأخدود ل+0.2 |
شعاع الزاوية رماكس |
التخليص شعاعي S |
الشطب Z |
قطر السلك الدائري يفعل |
|
8 ~ 17 |
د+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18 ~ 39 |
د+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40 ~ 108 |
د+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109 ~ 1500 |
د+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
ملحوظة: بالنسبة لأقطار العمود ≥30 مم، يوصى باستخدام الأخاديد المفتوحة.
