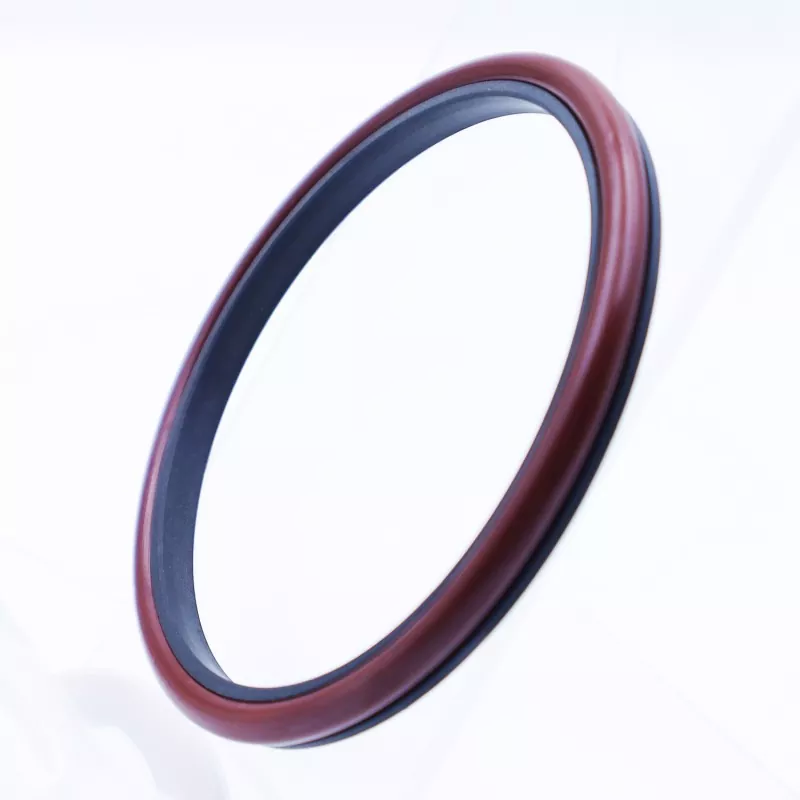

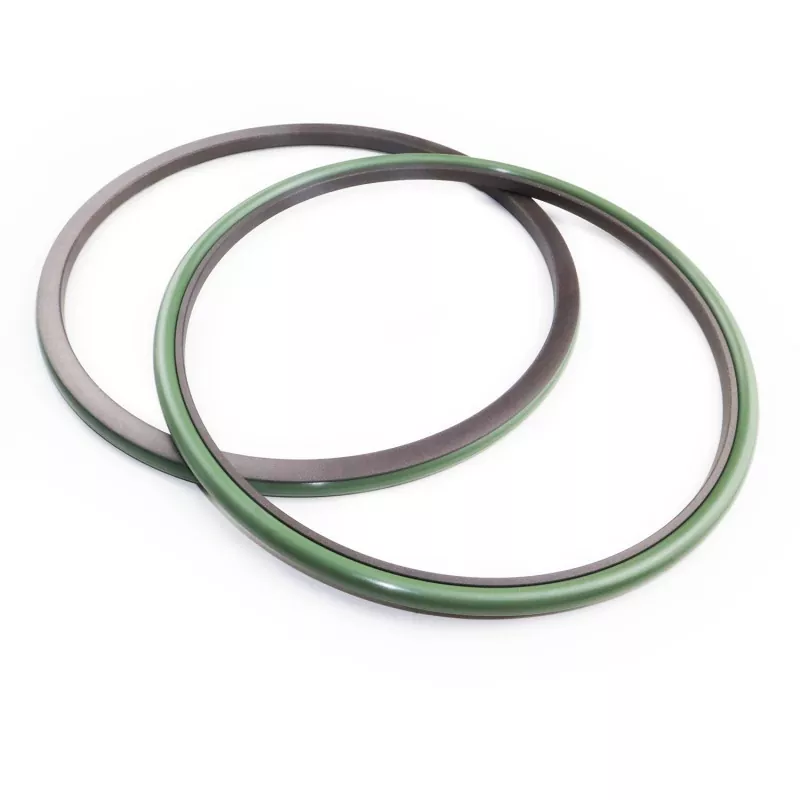

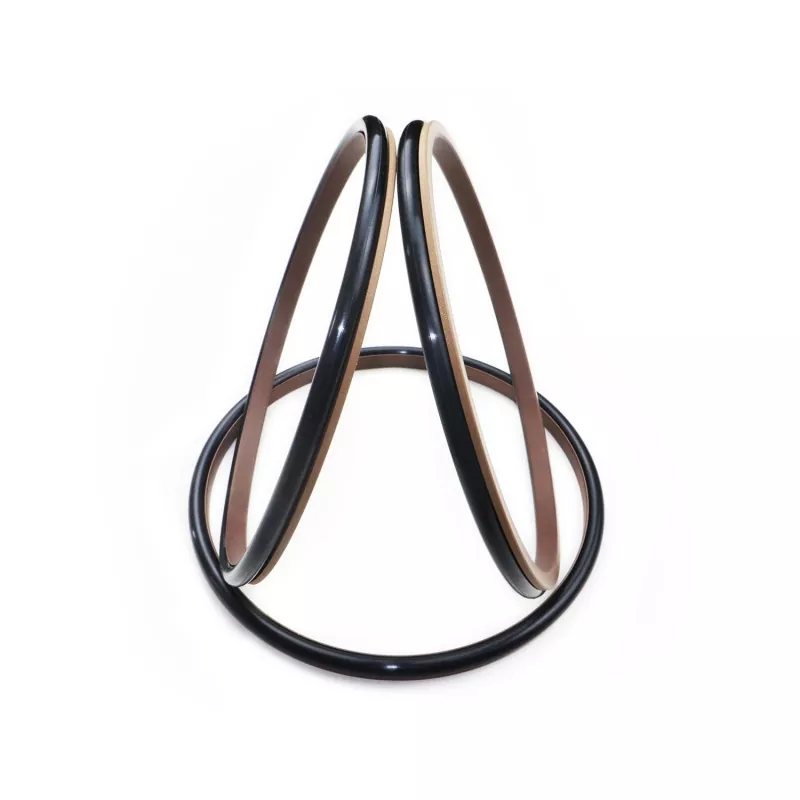

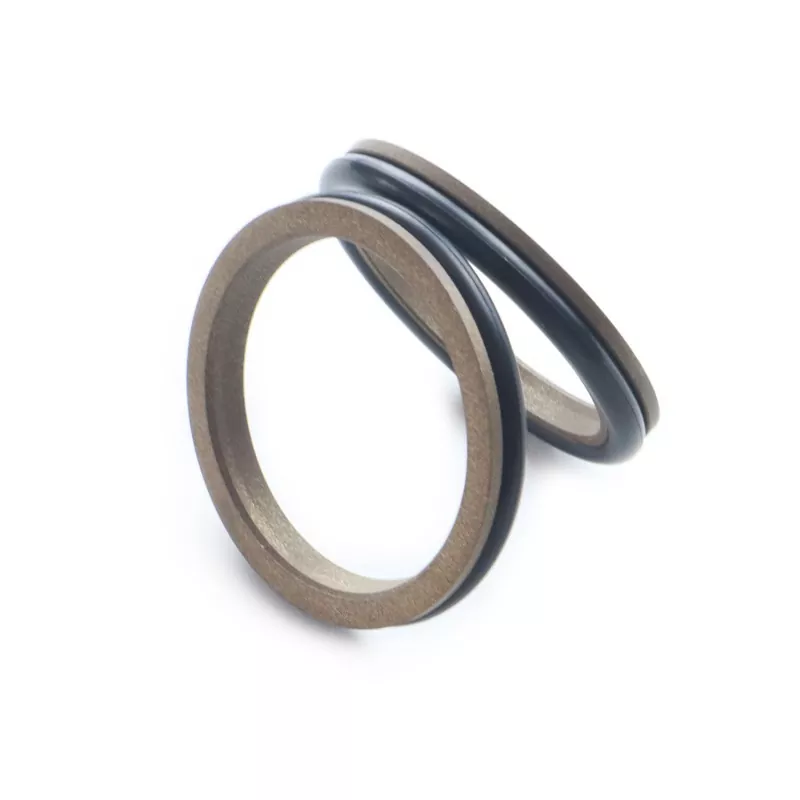

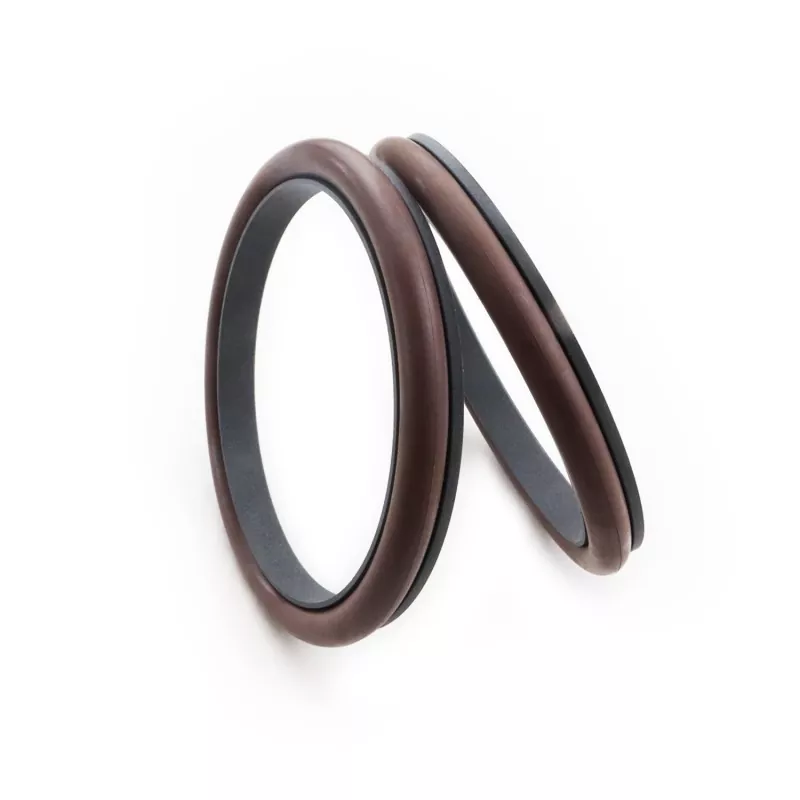

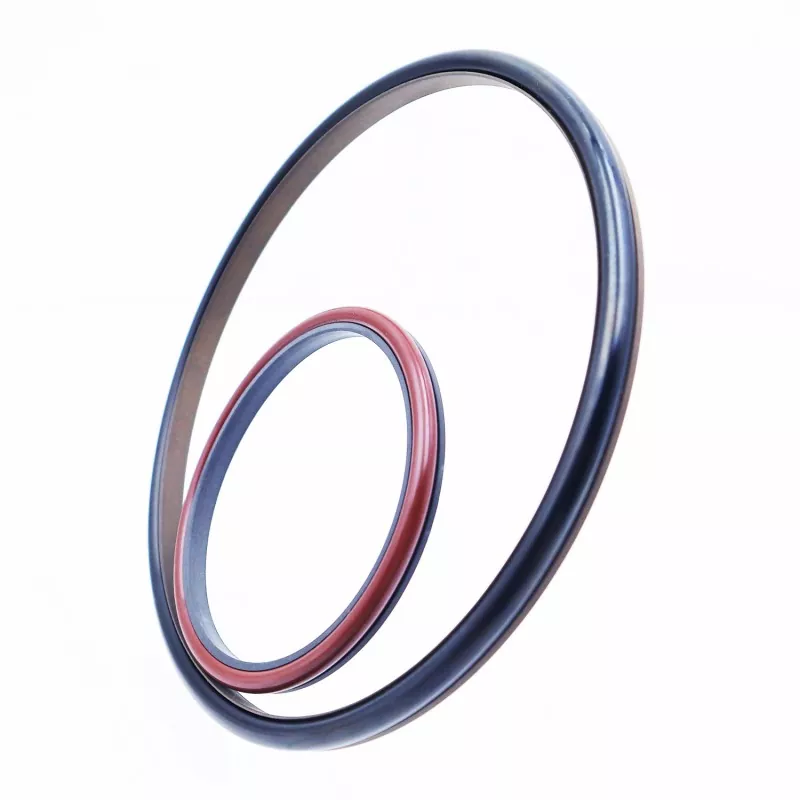

يتكون الختم المشترك ذو الزاوية اليمنى من حلقة مانعة للتسرب ذات زاوية قائمة مصنوعة من PTFE (أو مركب PTFE) وحلقة دائرية مطاطية؛ إنه مصمم للختم الترددي أحادي الاتجاه في التطبيقات الهيدروليكية والهوائية.
يتم تصنيف المنتج إلى سلسلة RC01 وRC02 بناءً على الحلقة O المطابقة (المتوافقة مع سلسلة GB1235). تتميز حلقة الختم ذات الزاوية اليمنى بتصميم رفيع الشفاه يوفر تعويضًا ممتازًا للمتابعة، مما يؤدي إلى أداء إغلاق فائق.
1. مناسبة لكل من التطبيقات الهيدروليكية والهوائية.
2. أداء الختم الممتاز في ظل ظروف الضغط العالي والمنخفض.
3. احتكاك منخفض مع الحد الأدنى من مقاومة بدء التشغيل. يضمن حركة سلسة مع احتكاك ديناميكي وثابت متساوٍ، مما يمنع الانزلاق (الزحف)؛
4. عمر خدمة طويل. مناسبة لتطبيقات التشحيم الخالية من الزيوت؛
5. التصميم الهيكلي المدمج. سهلة التركيب والصيانة.
ملاحظة: لا ينبغي أن تحدث القيم الحدية في وقت واحد.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة (م/ث) |
وسائط |
|
≥70 |
-35 إلى +100 (مع حلقة NBR O) |
≥6 |
الزيت الهيدروليكي، والسوائل المقاومة للحريق (HFA/HFB)، والغاز، وما إلى ذلك. |
|
-20 إلى +180 (مع حلقة FKM O) |
1. تشتمل مواد الحلقة الدائرية المتوافقة على: مطاط النتريل RO1 (NBR)، مطاط الفلور RO2 (FKM)، إلخ.
2. مادة حلقة الختم: مادة قياسية PTFE3؛ وتشمل الخيارات الأخرى المتاحة PTFE2، وPTFE4، وغيرها من المواد عالية الأداء.

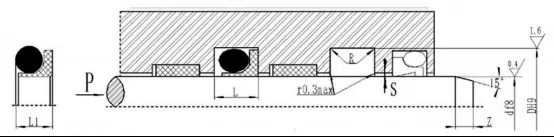

نموذج الطلب: RC01—80x89.6x7.8—PTFE3—R01
الموديل - قطر القضيب × قطر الأخدود × عرض الأخدود | PTFE3: كود مادة PTFE المعدل | R01: رمز مادة الحلقة O
