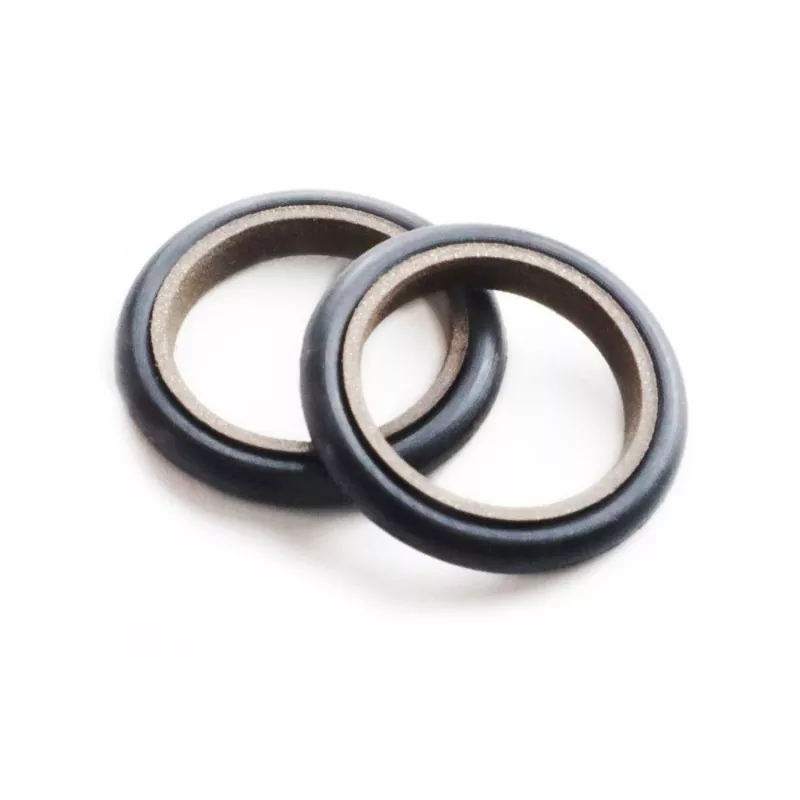

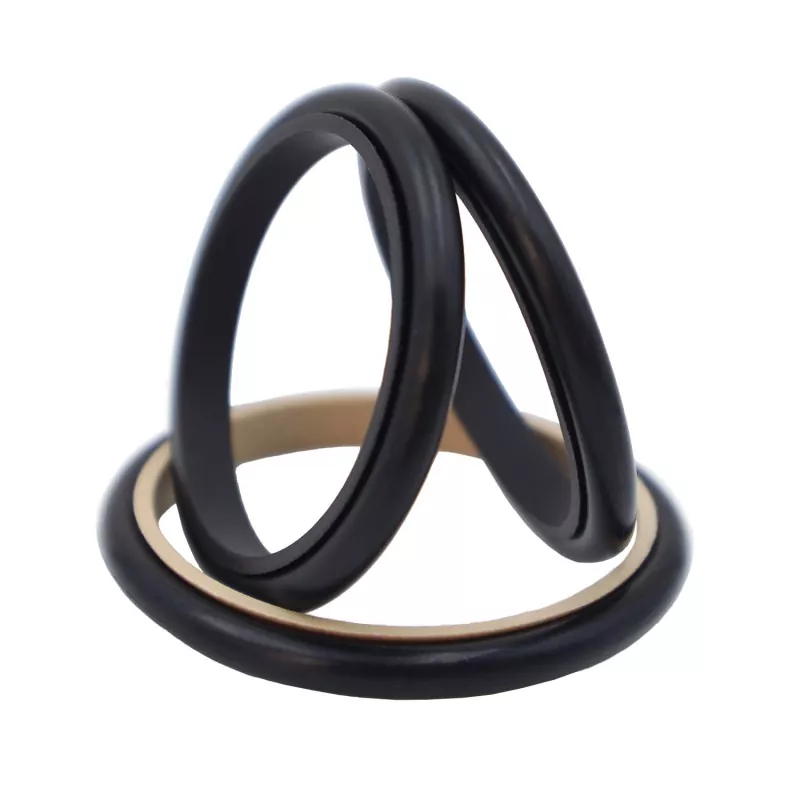

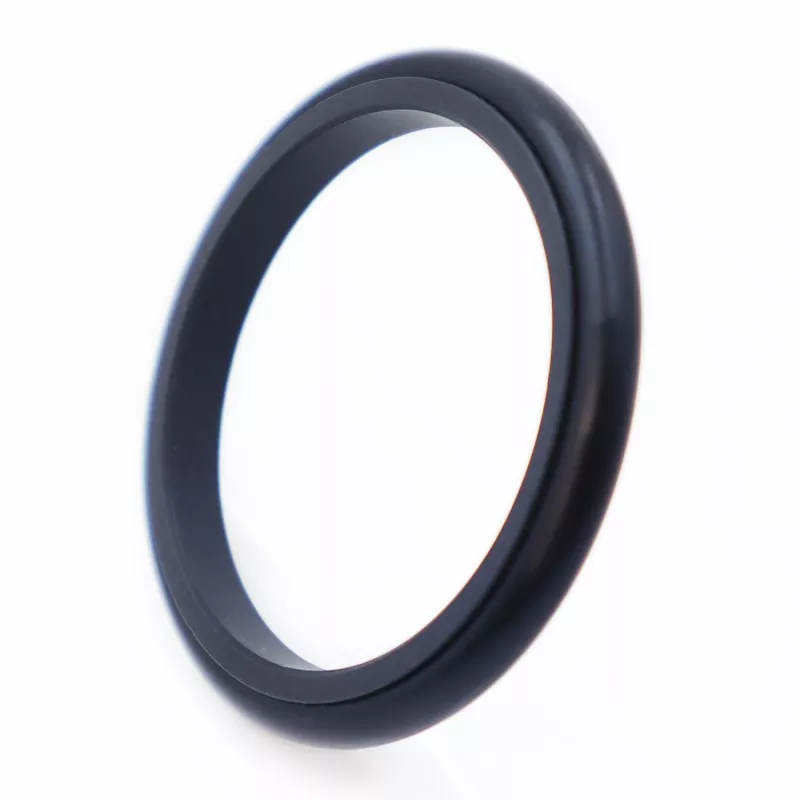

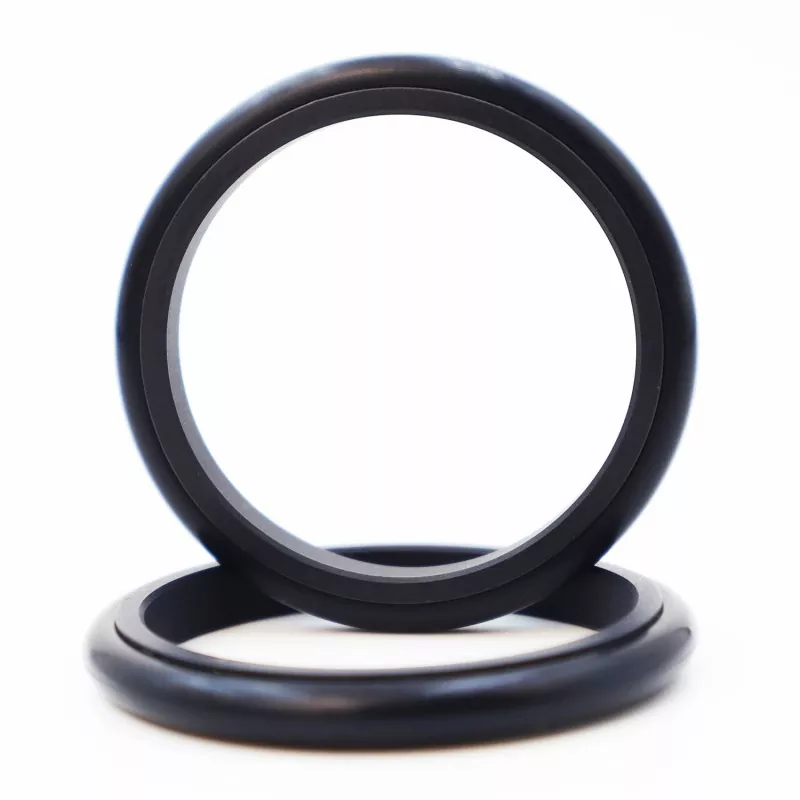

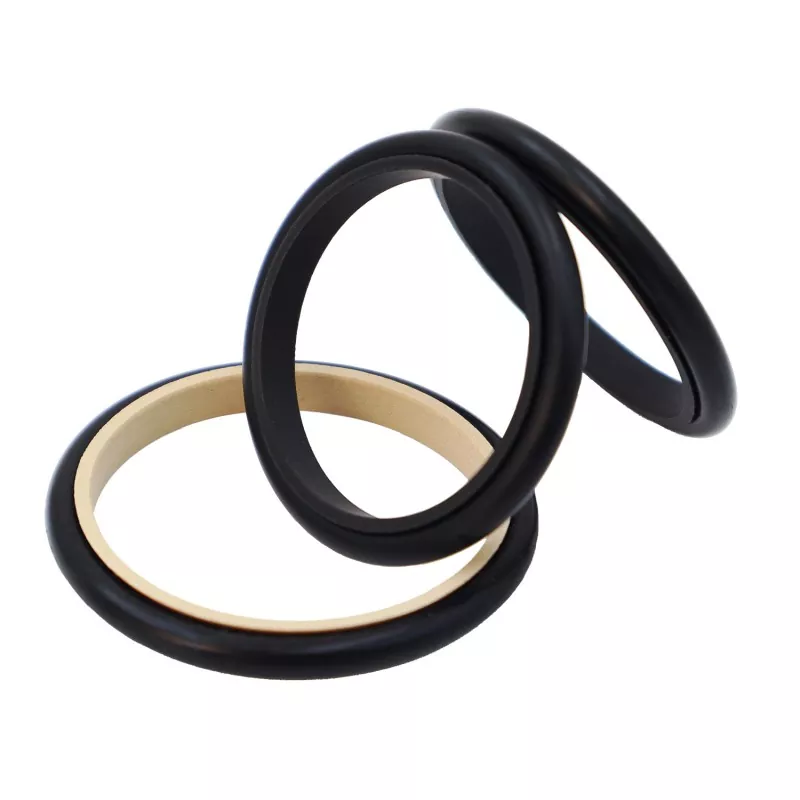

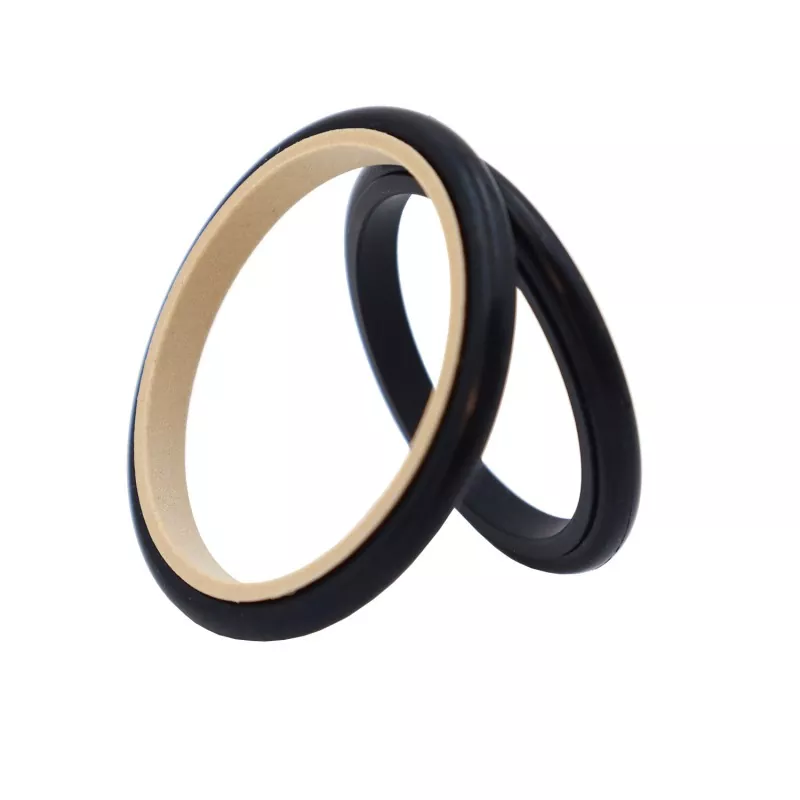

يتكون الختم المختلط للغطاء من حلقة مانعة للتسرب على شكل غطاء PTFE وحلقة دائرية مطاطية، مصممة لختم الضغط ثنائي الاتجاه في التطبيقات الترددية الهيدروليكية والهوائية. توفر الحلقة O قوة شعاعية وتعوض عن تآكل حلقة الختم؛ تتميز حلقة الختم بتصميم رفيع الشفاه يوفر إمكانات تعويض متابعة ممتازة، مما يؤدي إلى أداء إغلاق فائق. وهو متوافق مع أخاديد الحلقة القياسية GB1235. بالنسبة لأقطار القضيب الأصغر من 30 مم، يجب استخدام تصميم الأخدود من النوع المنفصل (المفتوح).
هذا الختم مناسب لظروف التشغيل الهيدروليكية والهوائية ويدعم الختم بالضغط ثنائي الاتجاه. إنه يوفر مزايا مثل الاحتكاك المنخفض، والحد الأدنى من مقاومة الانفصال، والتشغيل السلس دون الانزلاق، وملاءمة التشحيم الخالي من الزيت، وعمر الخدمة الطويل. إنها تتطلب الحد الأدنى من مساحة التثبيت وتسمح بالتفكيك والصيانة بسهولة.
ملاحظة الاختيار: بالنسبة للتطبيقات التي يبلغ قطر القضيب 30 مم أو أقل، يوصى باستخدام أخدود من النوع المنفصل (المفتوح) للتركيب.
1. مناسبة لكل من التطبيقات الهيدروليكية والهوائية. يدعم ختم الضغط ثنائي الاتجاه.
2. احتكاك منخفض، الحد الأدنى من مقاومة الانفصال، وحركة سلسة؛ الاحتكاك الديناميكي والثابت على قدم المساواة. لا يوجد التصاق.
3. عمر خدمة طويل. مناسبة لتطبيقات التشحيم الخالية من الزيوت.
4. تصميم مدمج. سهلة التركيب والصيانة.
لا ينبغي أن تحدث القيم الحدية في وقت واحد.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة (م/ث) |
وسائط |
|
≥20 |
-35 إلى +100 (مع حلقة NBR O) |
≥6 |
الزيوت الهيدروليكية ذات الأساس المعدني، والسوائل المقاومة للحريق (HFA/HFB)، والغازات، وما إلى ذلك. |
|
-20 إلى +180 (مع حلقة FKM O) |
1. المواد المستخدمة في الحلقة O المصاحبة تشمل: مطاط النتريل R01 (NBR)، مطاط الفلور R02 (FKM)، إلخ.
2. مادة حلقة الختم: مادة قياسية PTFE3؛ وتشمل المواد البديلة PTFE1، PTFE2، وPTFE4.
نموذج الطلب: RC13—80-PTFE3—R01 أو SPNC-80-PTFE3—R01
RC13/SPNC - الموديل 80 - قطر العمود dPTFE3 - رمز مادة PTFE R01 - رمز مادة الحلقة الدائرية
يمكن تصنيع المنتجات بأي حجم مدرج في جدول المواصفات.
|

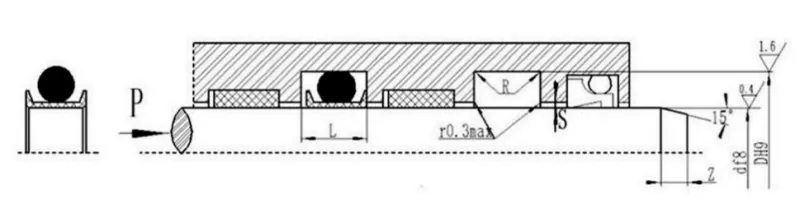

نطاق قطر رمح د f8 |
قطر الأخدود D H9 |
عرض الأخدود ل+0.2 |
شعاع الزاوية رماكس |
التخليص شعاعي سماكس |
الشطب زمين |
قطر السلك الدائري د0 |
|
|
للتطبيقات الهيدروليكية |
للتطبيقات الهوائية والهيدروليكية منخفضة الاحتكاك |
||||||
|
3 ~ 10 |
د+3 |
د+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10 ~ 22 |
د+4 |
د+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22 ~ 50 |
د+6 |
د+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48 ~ 150 |
د+10 |
د+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150 ~ 1500 |
د+15 |
د+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
