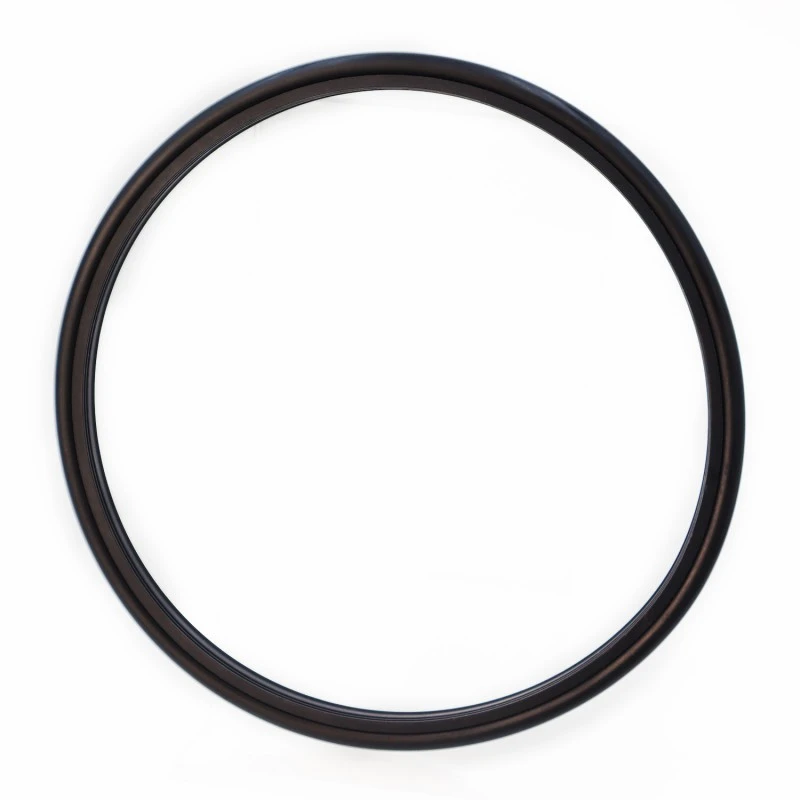

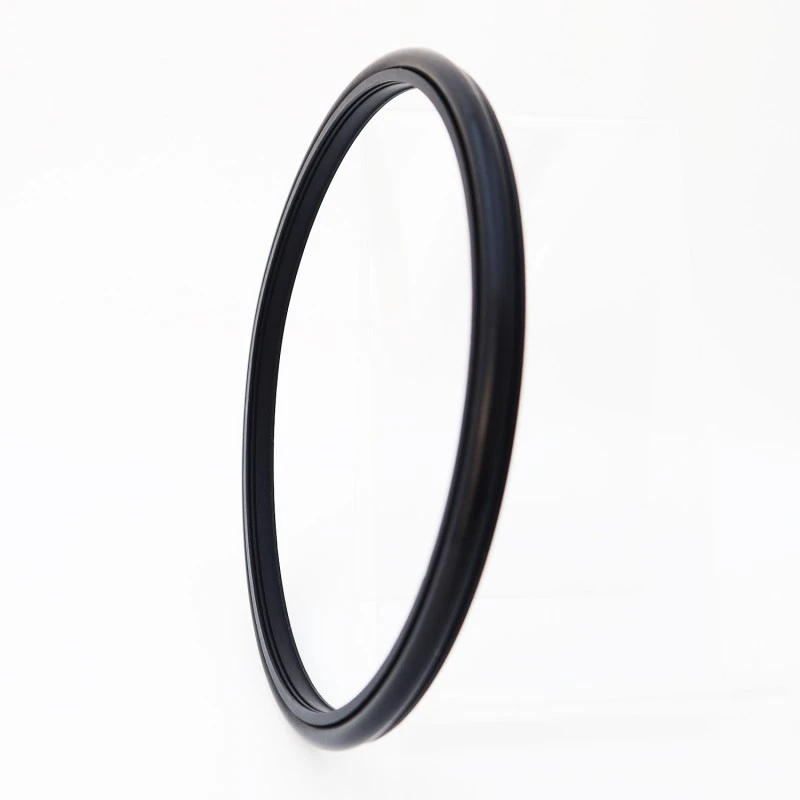

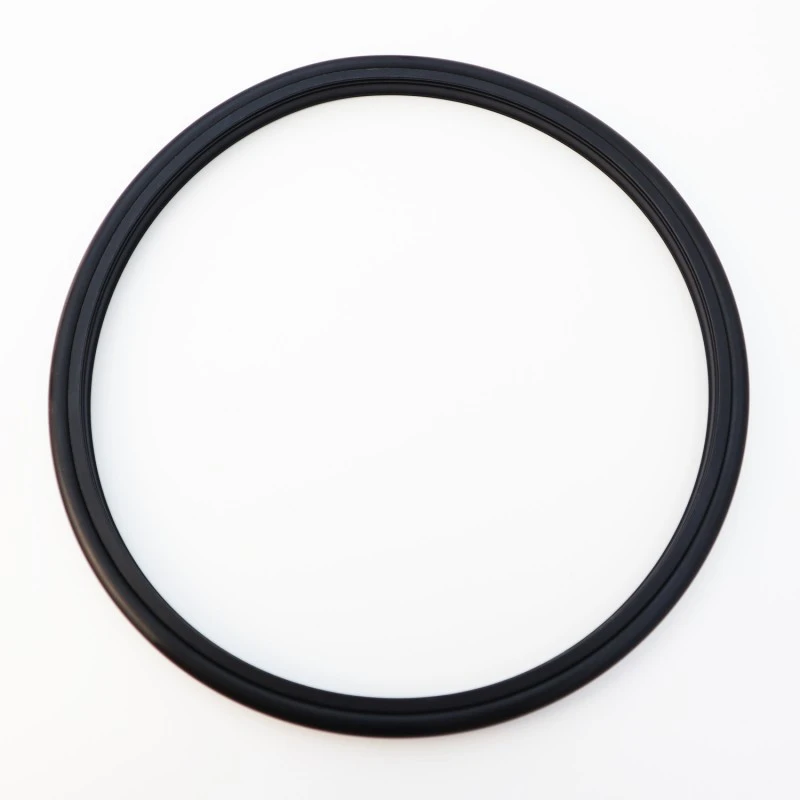

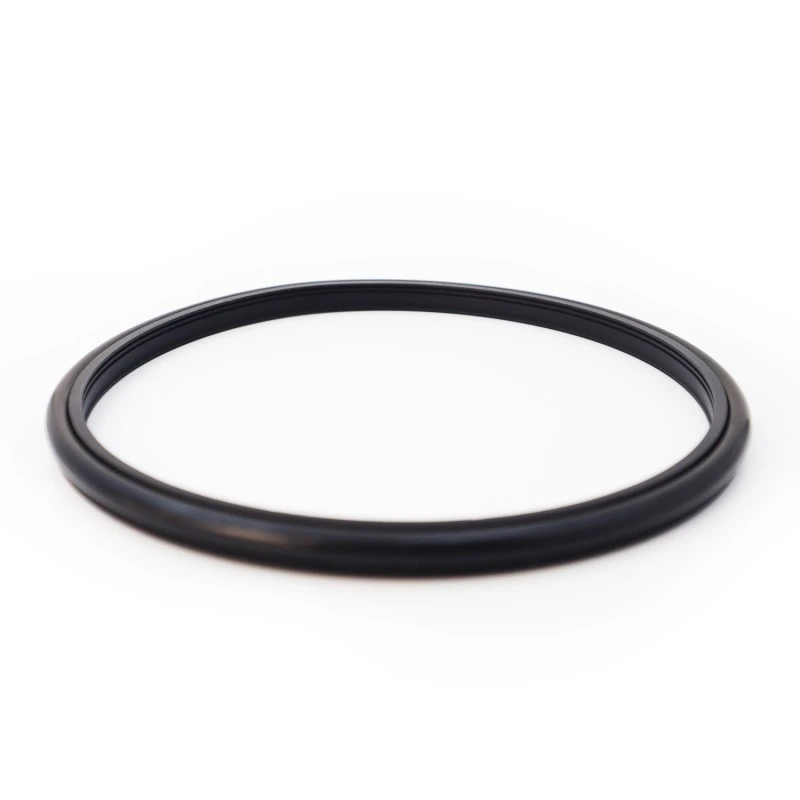

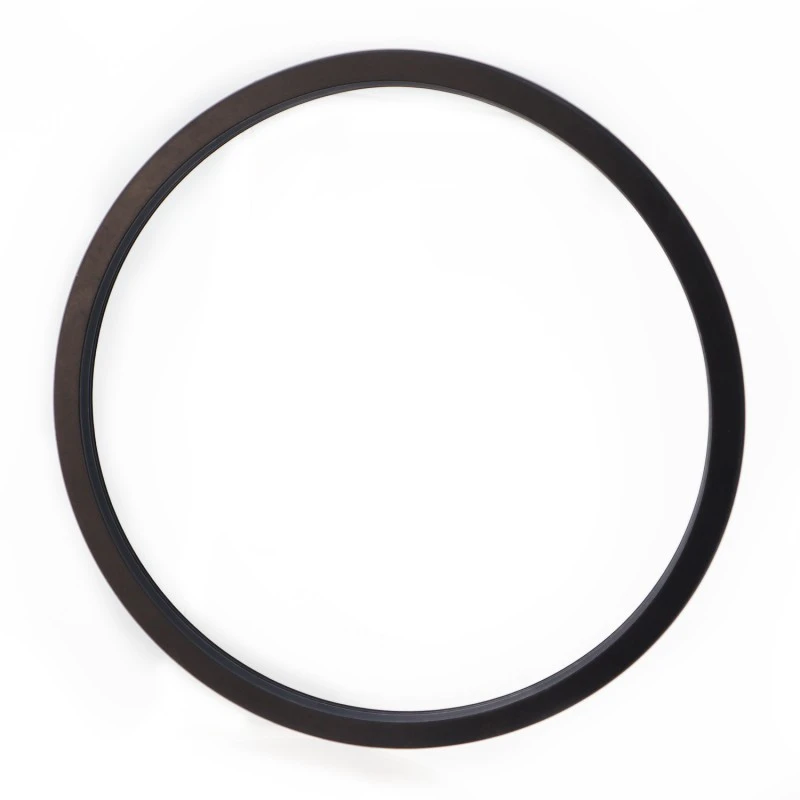

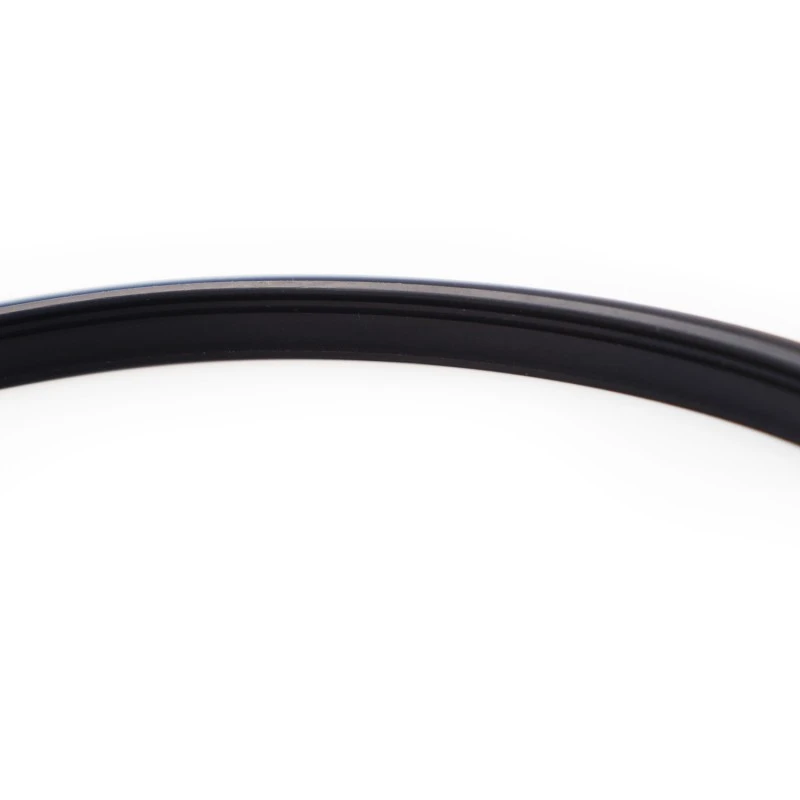

ختم العمود لملاط الأسمنت عالي الضغط: عمر افتراضي طويل، احتكاك منخفض، أداء ختم ممتاز، تصميم مدمج، وسهولة التركيب والاستخدام والصيانة. توفر شفة الختم الخاصة وتصميم السماكة الأمثل إحكامًا جيدًا حتى في الوسائط القاسية مثل ملاط الأسمنت. عند استخدامها لإغلاق الوسائط الشبيهة بالطين، نوصي بالتشحيم بين مانعي تسرب (أو أكثر).
ظروف التشغيل المعمول بها (لا ينبغي أن تحدث القيم المحددة في وقت واحد)
|
الضغط/ميغاباسكال |
درجة الحرارة / درجة مئوية |
السرعة / م / ث |
واسطة |
|
|
الحركة الترددية |
الحركة الدورانية |
|||
|
≥100 |
-35~+100 (مع حلقات NBR المطابقة) |
≥6 |
≥2 |
الماء، الطين، النفط الخام، الزيت الهيدروليكي، مستحلب |
|
-20~+200 (مع حلقة O مطابقة FKM) |
||||
عندما تواجه أي أسئلة أو حالات طوارئ أثناء استخدام منتجاتك، يمكنك الاتصال بـ Ruichen في أي وقت. نحن نقدم خطًا ساخنًا للاستشارات الفنية يعمل على مدار الساعة طوال أيام الأسبوع للتعامل مع المشكلات الفنية العاجلة.
في حالة حدوث تسرب في الختم أو تآكل غير طبيعي أو أي فشل في الأداء، سيبدأ فريق الدعم الفني لدينا عملية الاستجابة على الفور من خلال مكالمة هاتفية أو بريد إلكتروني. يمكننا أن نقدم لك الحكم والحلول الأولية من خلال التشخيص بالفيديو عن بعد، وتحليل الصور وغيرها من الطرق. بالنسبة للمشاكل المعقدة، نعدك بتقديم تقرير تحليل أولي خلال 48 ساعة، وإذا لزم الأمر، إرسال مهندسين إلى الموقع لتقديم الدعم الفني، والتحقيق بشكل مشترك في المشكلة معك حتى يتم حل المشكلة بالكامل.
اختيار المواد
1. تشمل المواد المناسبة للحلقة الدائرية: مطاط النتريل بوتادين R01 (NBR)، مطاط الفلور R02 (FKM)، إلخ.
2. مواد حلقة الختم: المواد القياسية PTFE4، وتشمل المواد الاختيارية الأخرى PTFE2/PTFE3/PTFE5/UPE/PK1/PK2، إلخ.
مثال الطلب
نموذج الطلب RC2061-80*91.7*7.6-PTFE4-R01 الموديل - قطر العمود * قطر الأخدود * عرض الأخدود - رمز المادة

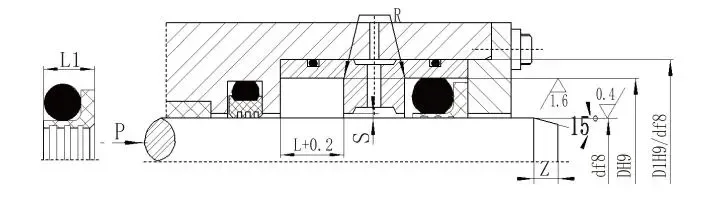

(أ) الهيكل المفتوح

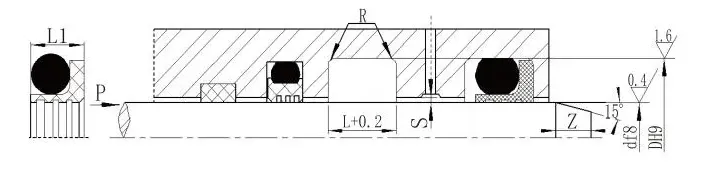

(ب) هيكل مغلق
المواصفات (أي حجم ضمن النطاق المحدد متاح)
|
نطاق قطر العمود النوع القياسي د f8 RC2061 |
نطاق قطر رمح نوع الحمل الثقيل د f8 RC2061-Z |
قطر الأخدود درهم9 |
عرض الأخدود ل+0.2 |
عرض الختم L1 |
زوايا مدورة رماكس |
الخلوص الشعاعي الحد الأقصى |
الشطب زمين |
قطر السلك الدائري |
||
|
<10 ميجا باسكال |
<20 ميجا باسكال |
<40 ميجا باسكال |
||||||||
|
5~15.9 |
- |
د+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
د+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
د+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39~107.9 |
د+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671 ~ 1600 |
108-670.9 |
د+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
ملاحظة: 1. بالنسبة لأقطار العمود ≥ 30 مم، يوصى بتصميم الأخدود المفتوح.
2. عند استخدامه للأختام الدوارة، يوصى بصلابة سطح HRC ≥ 58 للعمود الدوار.
3. بالنسبة للضغوط التي تزيد عن 30 ميجا باسكال، يوصى باستخدام H8/8 لفجوة البثق.
