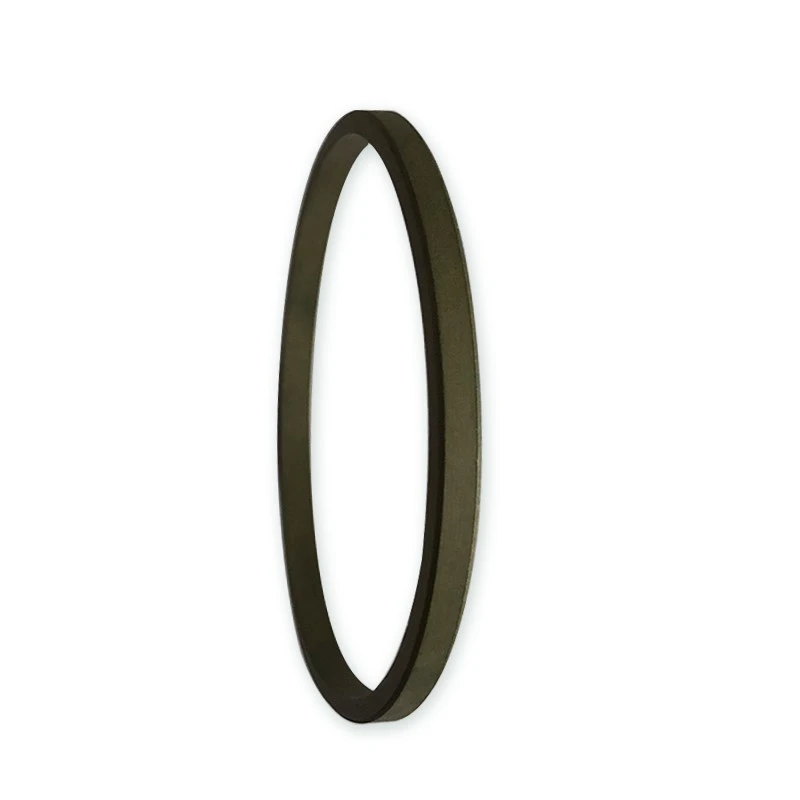

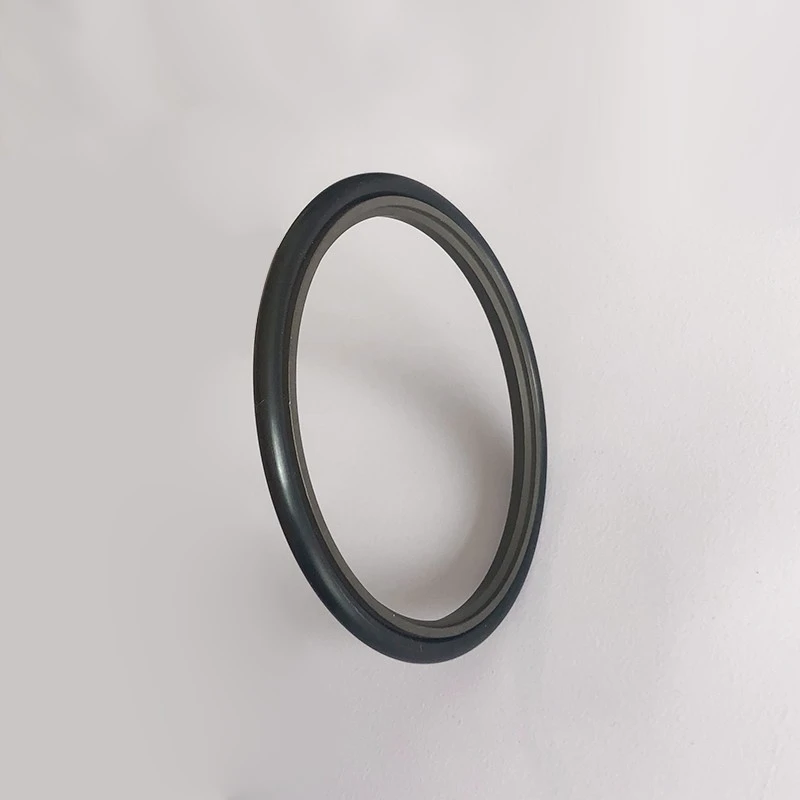

في الأنظمة الهيدروليكية ، تلعب الأختام العازلة الهيدروليكية دورًا مهمًا. قامت Ruichen Seals بتطوير مجموعة متنوعة من الأختام العازلة الهيدروليكية لتلبية الاحتياجات وظروف العمل المختلفة.
يتم استخدام الأختام العازلة HBY و HBTS على قضبان المكبس بالاشتراك مع الأختام لامتصاص التأثير والضغط المتذبذب تحت الحمل العالي ، وعزل السوائل عالية الحرارة ، وتحسين عمر الخدمة وموثوقية نظام الختم. يتم استخدامها في مجارف السيارات ، ووادر العجلات ، والجرافات ، ورافعات الشاحنات ، ورافعات العجلات ، وشاحنات التفريغ ، إلخ.
يتم استخدام أختام HBTS Buffer في أنظمة الختم مثل الآلات الهندسية.
KZT لديه وظيفة الانغماس الشجاعة بسبب مادة polytetrafluoroethylene. عند استخدامه مع أختام المكبس وخواتم التوجيه ، فإنه يمنع الشوائب والأوساخ في أسطوانة النفط من التسبب في تلف غير طبيعي لنظام الختم ، مما يضمن موثوقية نظام الختم وعمره الطويل.
ميزات وتطبيقات المنتج:
اختيار المواد:
هبي
حلقة الختم: الحلقة الاحتفاظ بالبولي يوريثان (PU): PA/POM
HBTS
خاتم العازلة: PTFE2 ، PTFE3 ، إلخ.
KZT
المواد القياسية: PTFE3 ، المواد الاختيارية الأخرى PTFE2 ، PTFE4 (انظر وصف المواد)

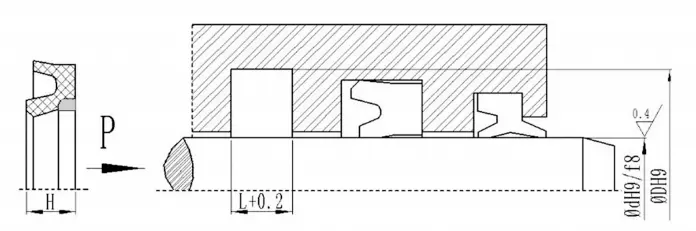

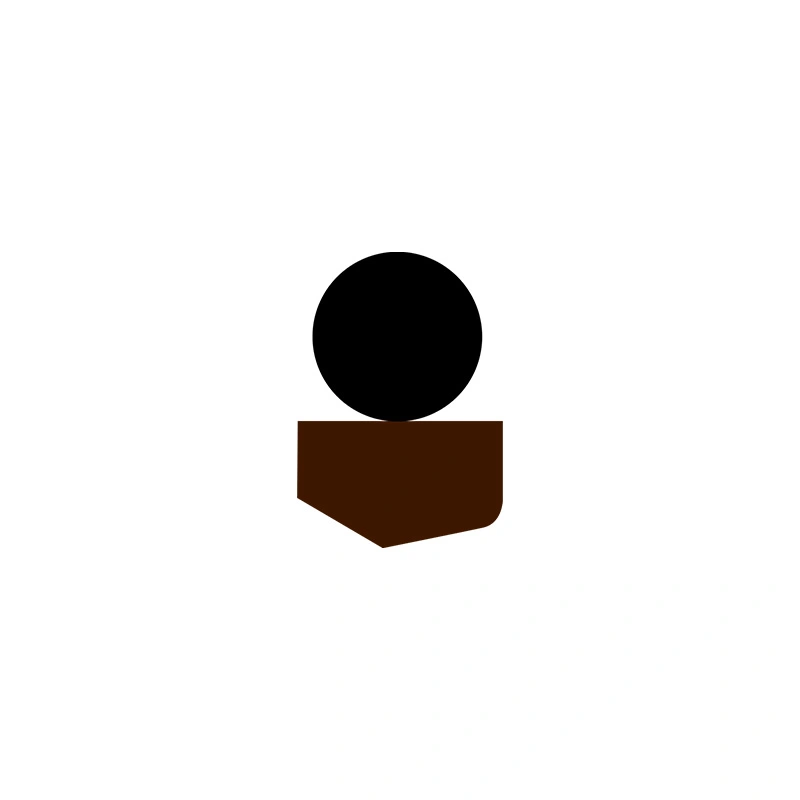

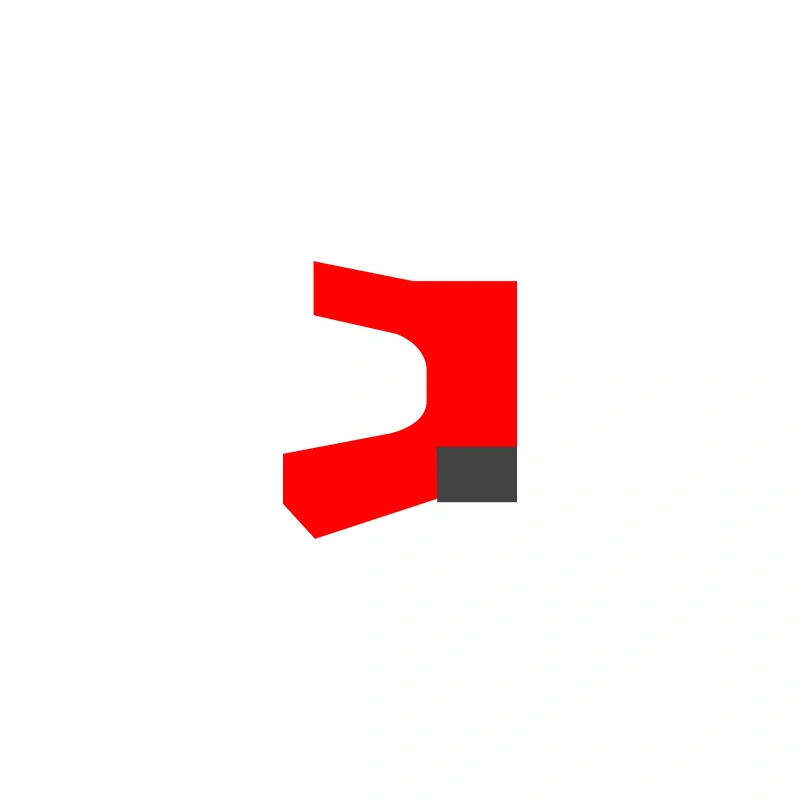

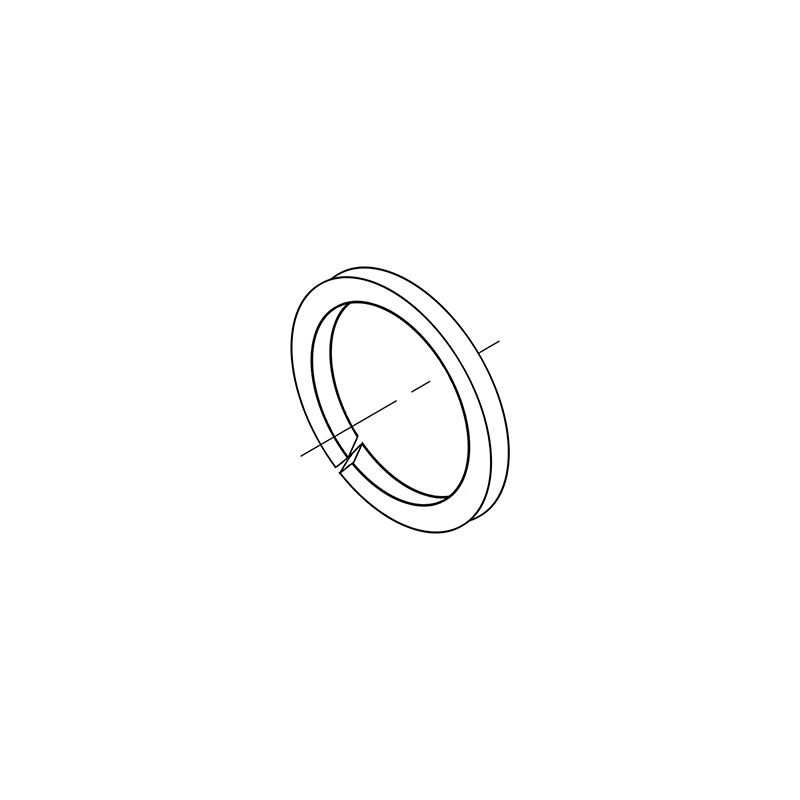

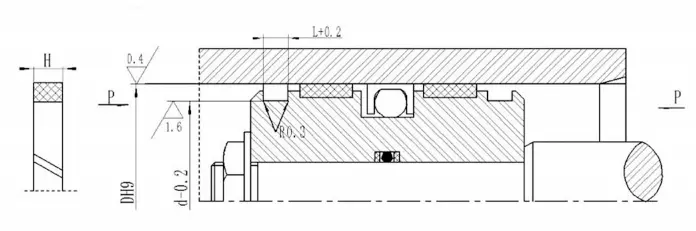

الرسم البياني الهيكلي:
هبي
HBTS
KZT
المواصفات والأبعاد:
هبي| d | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
|
d | D | H | L |
| 40 | 55.5 | 6 | 6.3 | 70 | 85.5 | 6 | 6.3 | 105 | 120.5 | 6 | 6.3 | 150 | 165.5 | 6 | 6.3 | |||
| 45 | 60.5 | 6 | 6.3 | 75 | 90.5 | 6 | 6.3 | 110 | 125.5 | 6 | 6.3 | 155 | 170.5 | 6 | 6.3 | |||
| 50 | 65.5 | 6 | 6.3 | 80 | 95.5 | 6 | 6.3 | 115 | 130.5 | 6 | 6.3 | 160 | 175.5 | 6 | 6.3 | |||
| 55 | 70.5 | 6 | 6.3 | 85 | 100.5 | 6 | 6.3 | 120 | 135.5 | 6 | 6.3 | 170 | 185.5 | 6 | 6.3 | |||
| 60 | 75.5 | 6 | 6.3 | 90 | 105.5 | 6 | 6.3 | 125 | 140.5 | 6 | 6.3 | 180 | 195.5 | 6 | 6.3 | |||
| 63 | 78.5 | 6 | 6.3 | 95 | 110.5 | 6 | 6.3 | 130 | 145.5 | 6 | 6.3 |
|
|
|
|
|||
| 65 | 80.5 | 6 | 6.3 | 100 | 115.5 | 6 | 6.3 | 140 | 155.5 | 6 | 6.3 |
|
|
|
|
|||
| ملاحظة: يمكن تخصيص مواصفات أخرى عند الطلب. الأختام المشهود متوفرة أيضا. | ||||||||||||||||||
| الحجم الاسمي للأختام | L | ||
| d | D | h | |
| 40 | 55.5 | 5.9 | 6.3 |
| 45 | 60.5 | 5.9 | 6.3 |
| 50 | 65.5 | 5.9 | 6.3 |
| 55 | 70.5 | 5.9 | 6.3 |
| 60 | 75.5 | 5.9 | 6.3 |
| 65 | 80.5 | 5.9 | 6.3 |
| 70 | 85.5 | 5.9 | 6.3 |
| 75 | 90.5 | 5.9 | 6.3 |
| 80 | 95.5 | 5.9 | 6.3 |
| 85 | 100.5 | 5.9 | 6.3 |
| 90 | 105.5 | 5.9 | 6.3 |
| 100 | 115.5 | 5.9 | 6.3 |
| 110 | 125.5 | 5.9 | 6.3 |
| 120 | 135.5 | 5.9 | 6.3 |
| 130 | 145.5 | 5.9 | 6.3 |
| 140 | 155.5 | 5.9 | 6.3 |
| ملاحظة: يمكن تخصيص مواصفات أخرى عند الطلب. الأختام المشهود متوفرة أيضا. | |||
| D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
|
D | d | H | L |
| 20 | 14 | 5 | 5.2 | 63 | 55 | 6 | 6.2 | 120 | 112 | 6 | 6.2 | 230 | 222 | 8 | 8.2 | |||
| 25 | 19 | 5 | 5.2 | 65 | 57 | 6 | 6.2 | 125 | 117 | 6 | 6.2 | 240 | 232 | 8 | 8.2 | |||
| 30 | 24 | 5 | 5.2 | 70 | 62 | 6 | 6.2 | 130 | 122 | 6 | 6.2 | 250 | 242 | 8 | 8.2 | |||
| 31.5 | 25.5 | 5 | 5.2 | 71 | 63 | 6 | 6.2 | 135 | 127 | 6 | 6.2 | 260 | 252 | 8 | 8.2 | |||
| 32 | 26 | 5 | 5.2 | 75 | 67 | 6 | 6.2 | 140 | 132 | 6 | 6.2 | 270 | 262 | 8 | 8.2 | |||
| 35 | 29 | 5 | 5.2 | 80 | 72 | 6 | 6.2 | 150 | 142 | 6 | 6.2 | 280 | 272 | 8 | 8.2 | |||
| 35.5 | 29.5 | 5 | 5.2 | 85 | 77 | 6 | 6.2 | 160 | 152 | 6 | 6.2 | 290 | 282 | 8 | 8.2 | |||
| 40 | 34 | 5 | 5.2 | 90 | 82 | 6 | 6.2 | 170 | 162 | 8 | 8.2 | 300 | 392 | 8 | 8.2 | |||
| 45 | 39 | 5 | 5.2 | 95 | 87 | 6 | 6.2 | 180 | 172 | 8 | 8.2 | 310 | 302 | 8 | 8.2 | |||
| 50 | 44 | 5 | 5.2 | 100 | 92 | 6 | 6.2 | 190 | 182 | 8 | 8.2 | 320 | 312 | 8 | 8.2 | |||
| 53 | 47 | 5 | 5.2 | 105 | 97 | 6 | 6.2 | 200 | 192 | 8 | 8.2 | 340 | 332 | 8 | 8.2 | |||
| 55 | 49 | 5 | 5.2 | 110 | 102 | 6 | 6.2 | 210 | 202 | 8 | 8.2 | 350 | 342 | 8 | 8.2 | |||
| 56 | 50 | 5 | 5.2 | 112 | 104 | 6 | 6.2 | 220 | 212 | 8 | 8.2 |
|
|
|
|
|||
| 60 | 54 | 5 | 5.2 | 115 | 107 | 6 | 6.2 | 224 | 216 | 8 | 8.2 |
|
|
|
|
|||
| ملاحظة: تتوفر منتجات القطع ، وأي حجم من المقطع العرضي القياسي متاح ، والقطر غير محدود. | ||||||||||||||||||
