تعتبر الأختام الهيدروليكية للمكابس وقضبان المكبس اسمًا موحدًا لفئة من الأختام الهيدروليكية ، ولكن في الواقع قسمنا العديد من النماذج المختلفة ، وستكون خصائص وتركيز النماذج المختلفة مختلفة أيضًا. بصفتنا شركة تصنيع محترفة ، يسعدنا أن نقدم لك. بالطبع ، إذا كان لديك احتياجات مخصصة أخرى ، فيمكنك أيضًا الاتصال بنا للحصول على فهم أعمق.

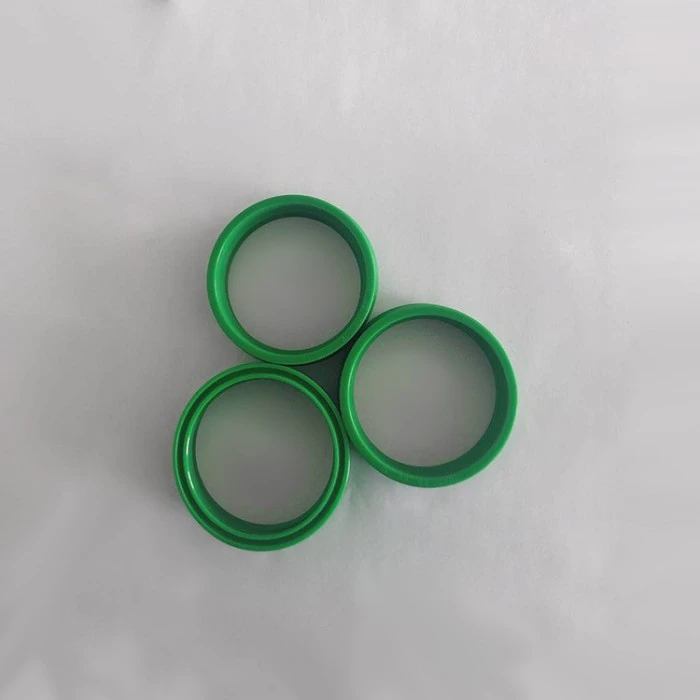

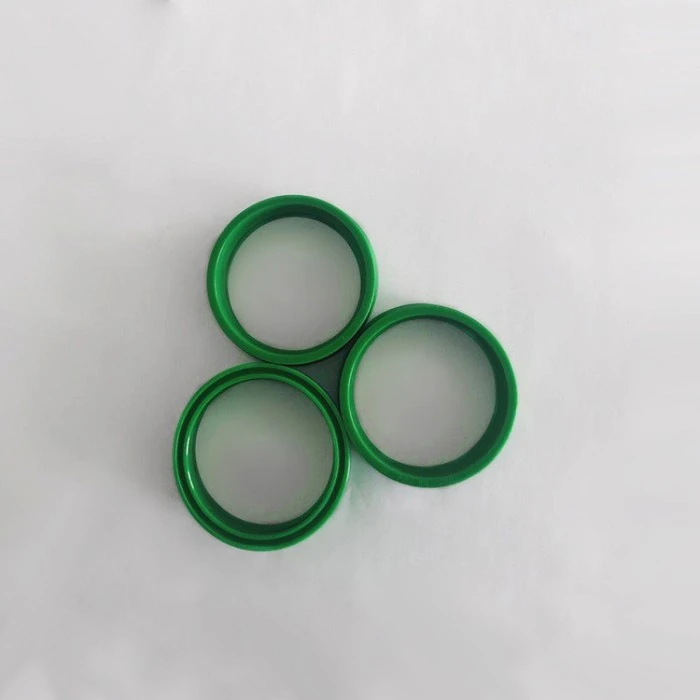

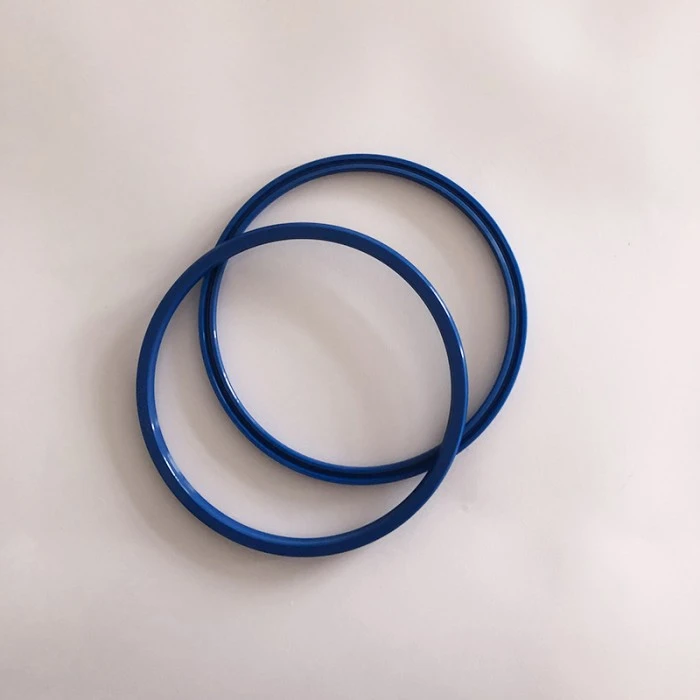

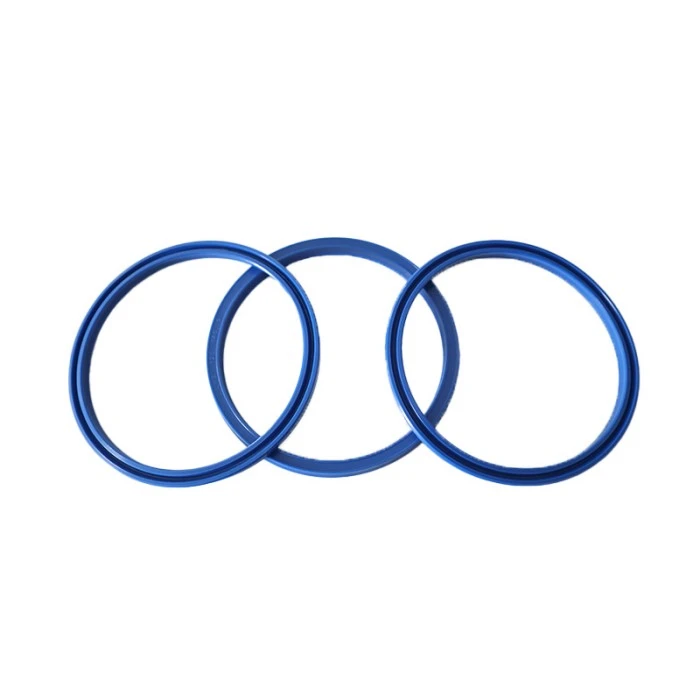

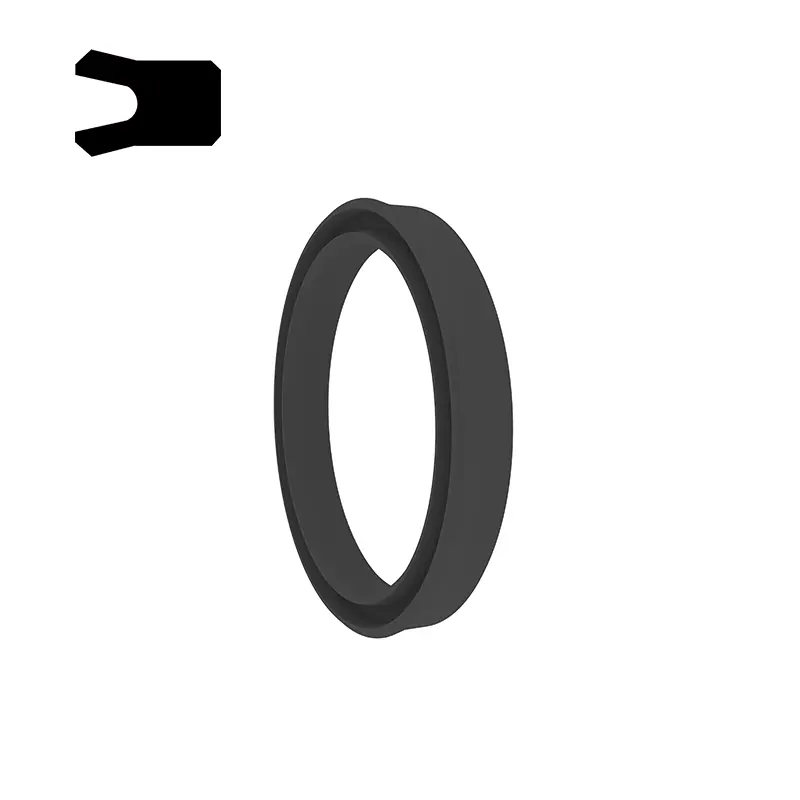

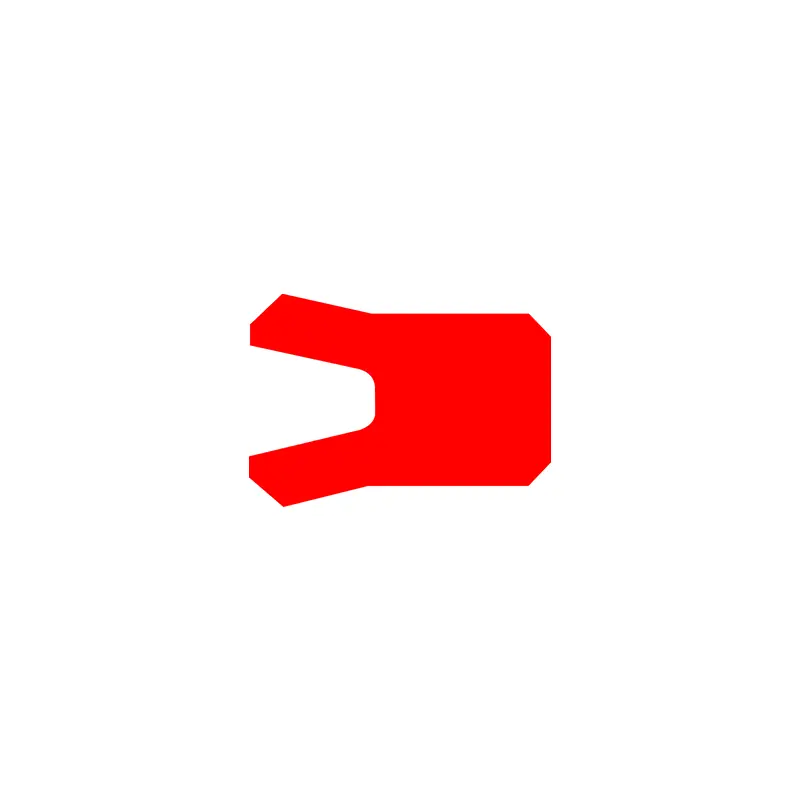

SEAL UN-TYPE عبارة عن ختم متماثل يستخدم خصيصًا على المكابس أو قضبان المكبس ، ويستخدم في آلات المشي ، والآلات الصناعية الخفيفة ، والآلات الزراعية ، والرافعات ، والسيارات ، وآلات الغابات ، وآلات التعدين ، وما إلى ذلك.

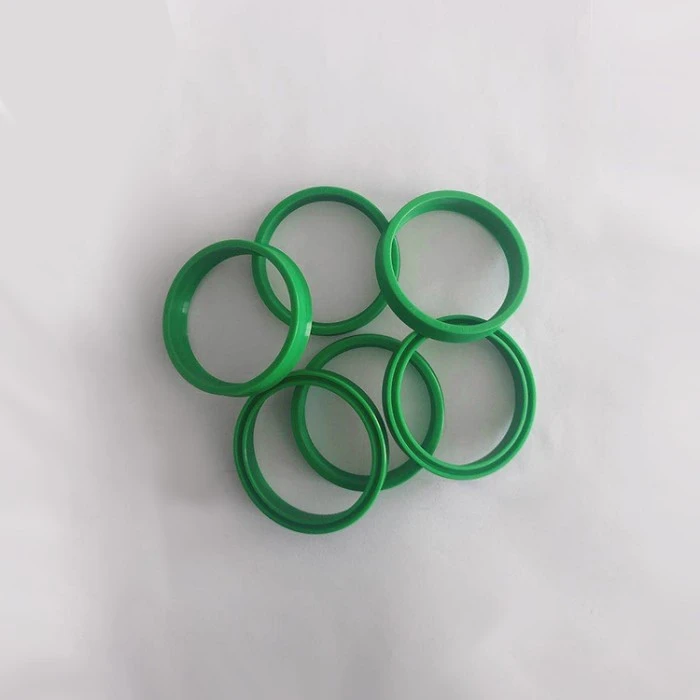

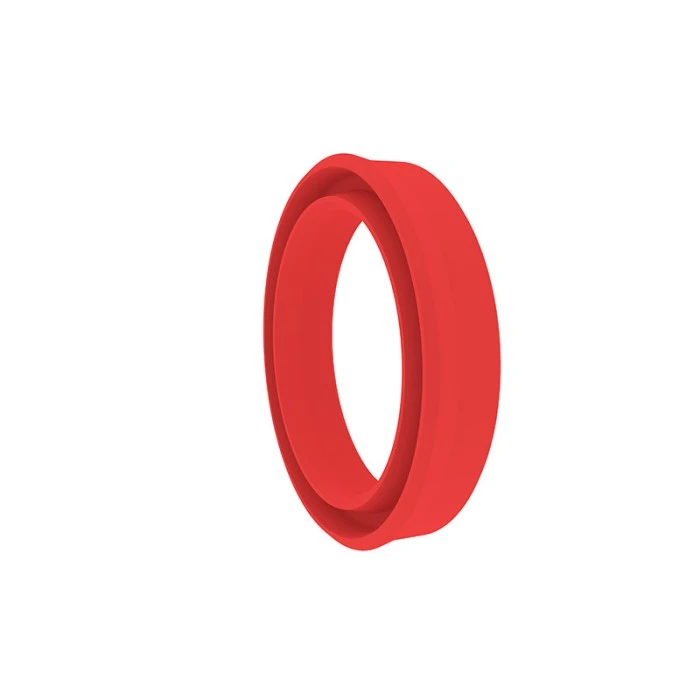

يعد Seal من نوع UHS ختمًا متماثلًا لكل من الثقوب والأعمدة ، مع مقطع عرضي أصغر ، يمكن تثبيته في الأخدود المتكامل. مطلوب حلقة الاحتفاظ في الجذر عند استخدامها تحت 16 ~ 32MPa.

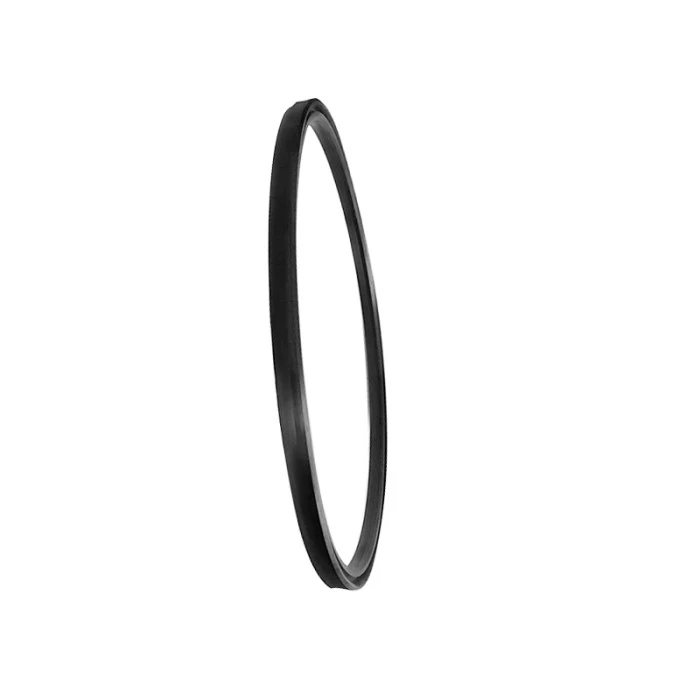

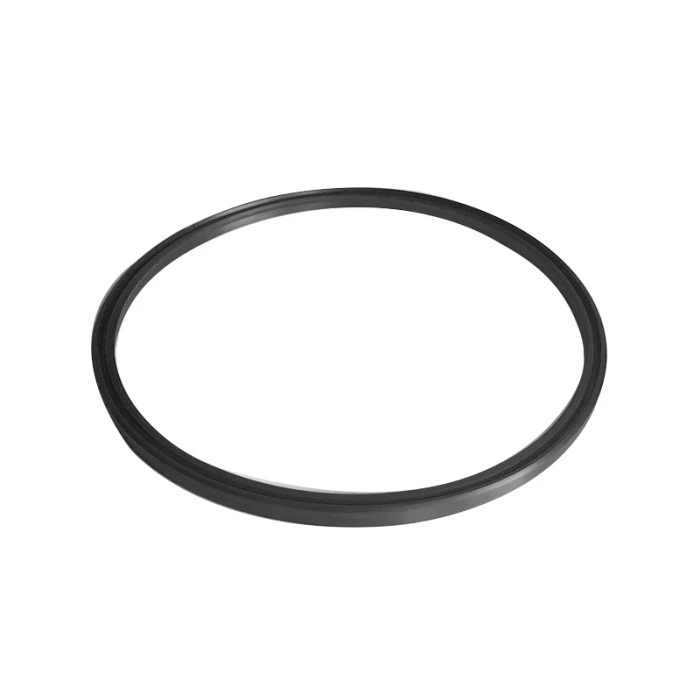

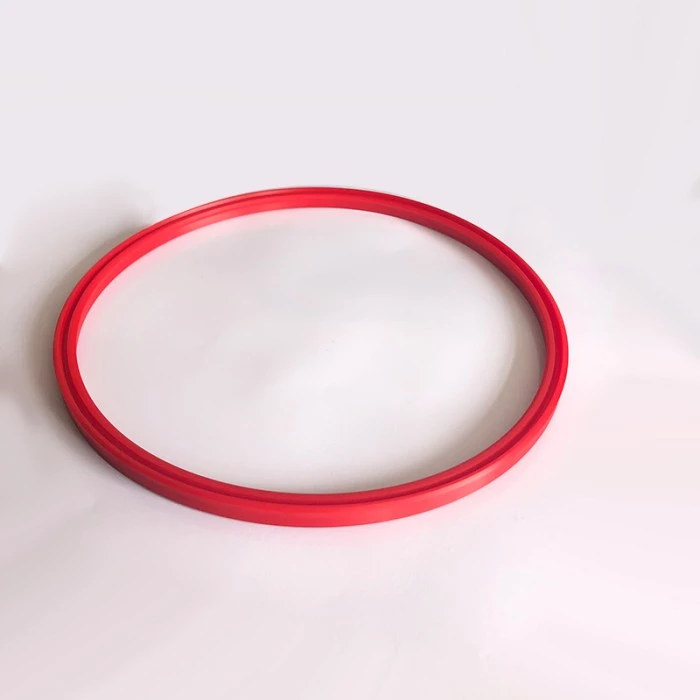

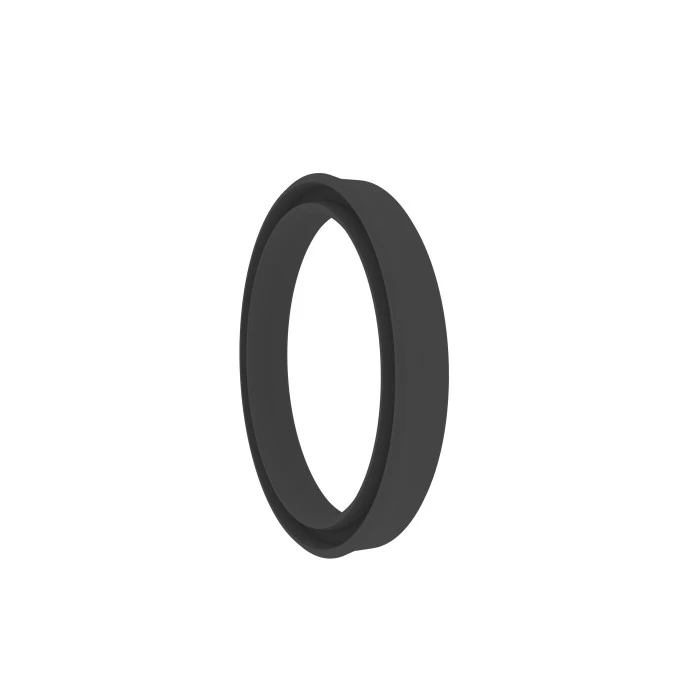

يعد RCBKY-Type Seal ختمًا متماثلًا لكل من الثقوب والأعمدة ، مع أداء ختم ديناميكي جيد وساكن. يتم استخدامه بشكل رئيسي لختم القطر الكبير ، والمادة هي مطاط النتريل (NBR).
يعد Ba-type Seal ختمًا متماثلًا لكل من الثقوب والأعمدة ، ويستخدم بشكل أساسي لإغلاق الغطائر وقضبان المكبس وآلات تزوير ومعدات الهيدروليكية لمعدات المشي. سمات:
1. غير حساس لأحمال الاهتزاز وذروات الضغط
2. القدرة الجيدة لمكافحة الانصهار
3. ختم أفضل تحت عدم وجود حمولة ودرجة حرارة منخفضة
مناسبة لظروف العمل القاسية

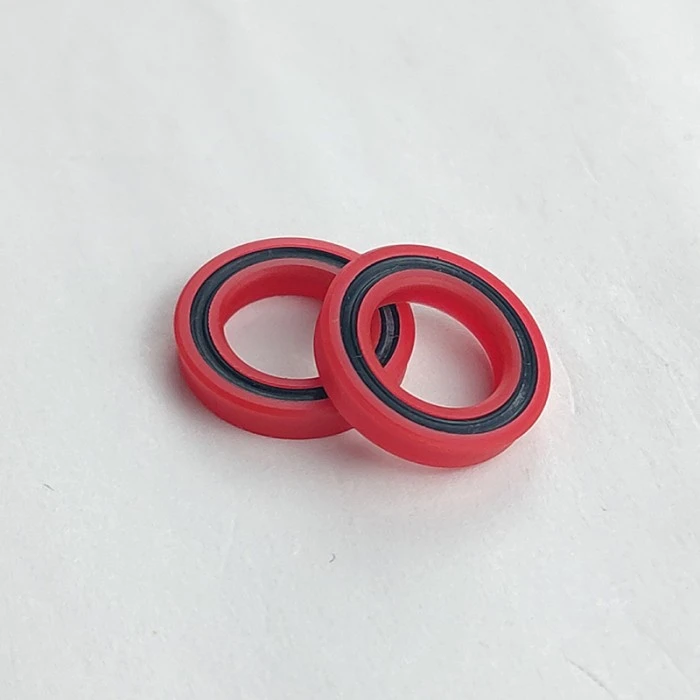

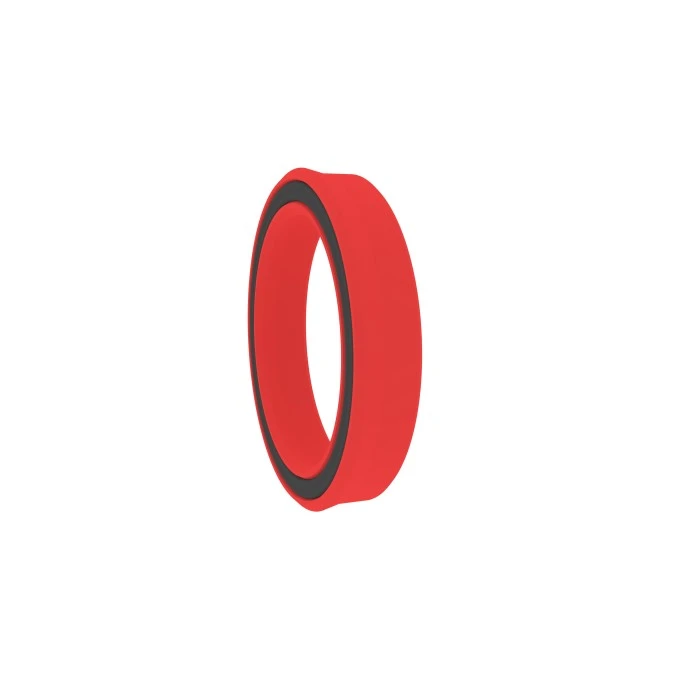

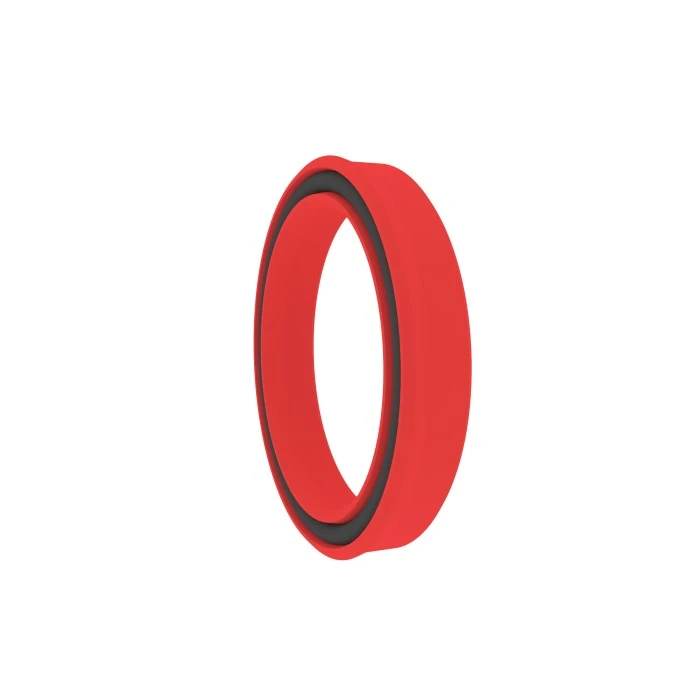

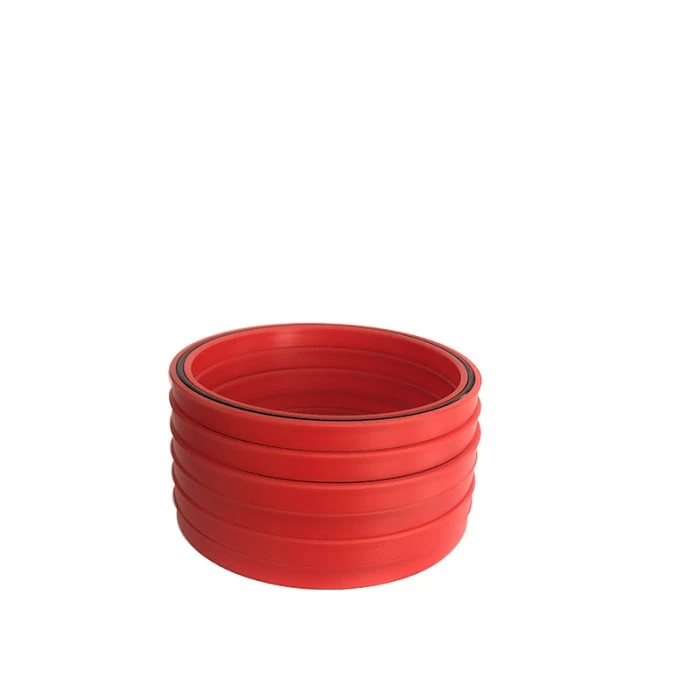

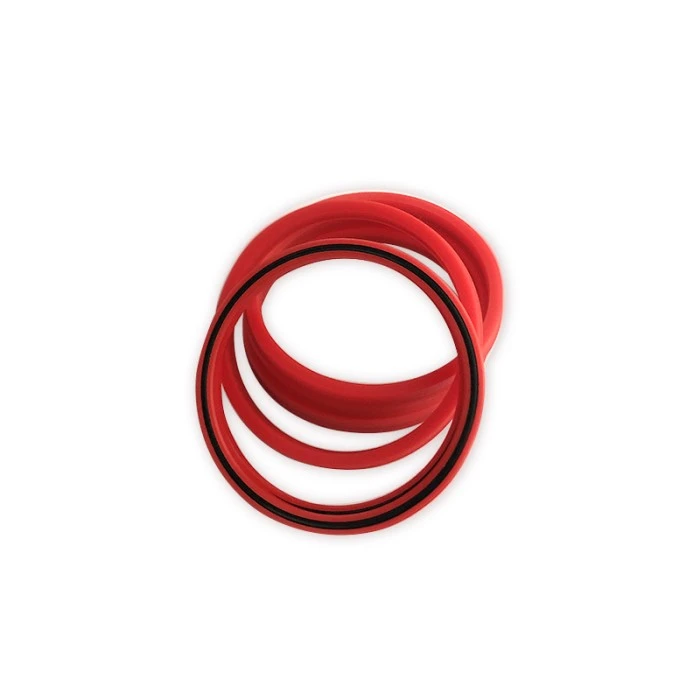

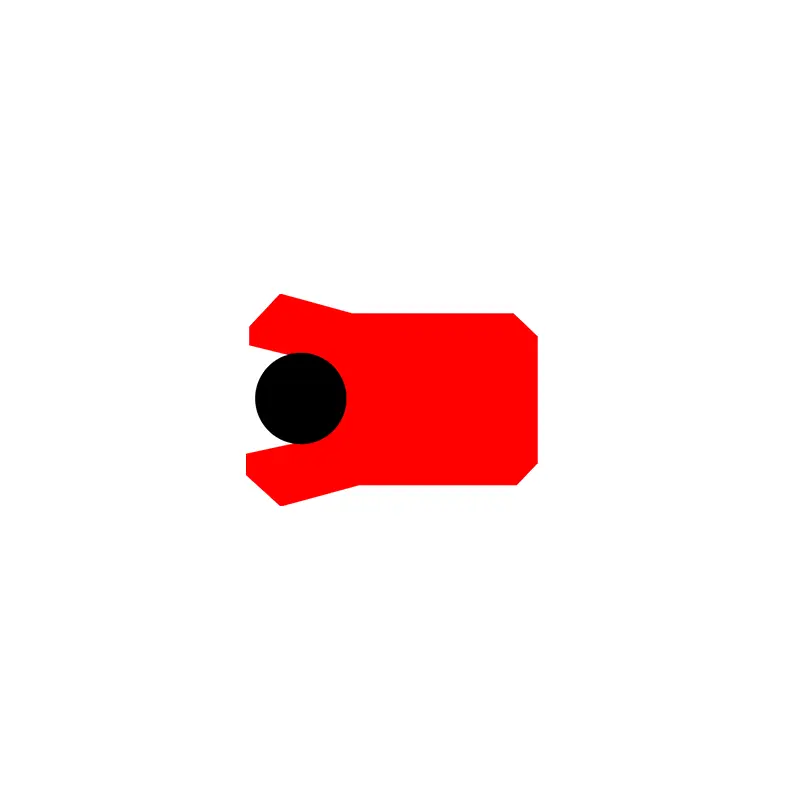

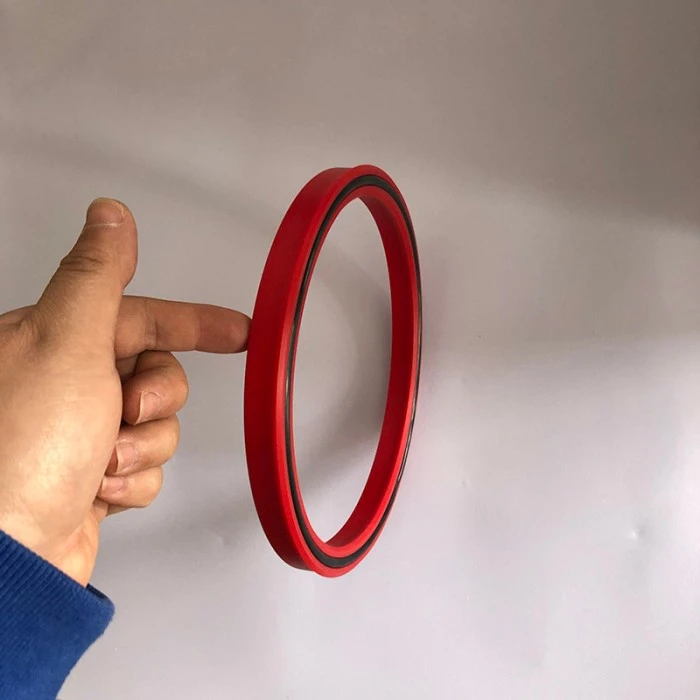

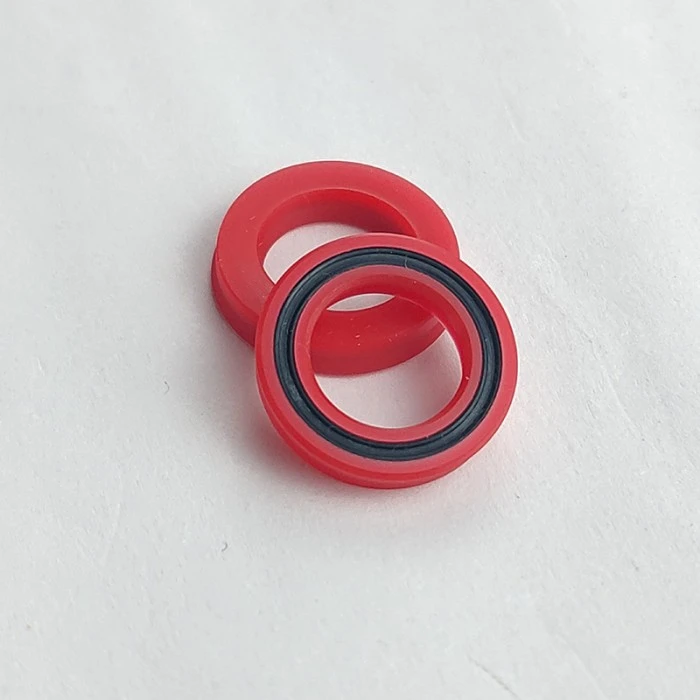

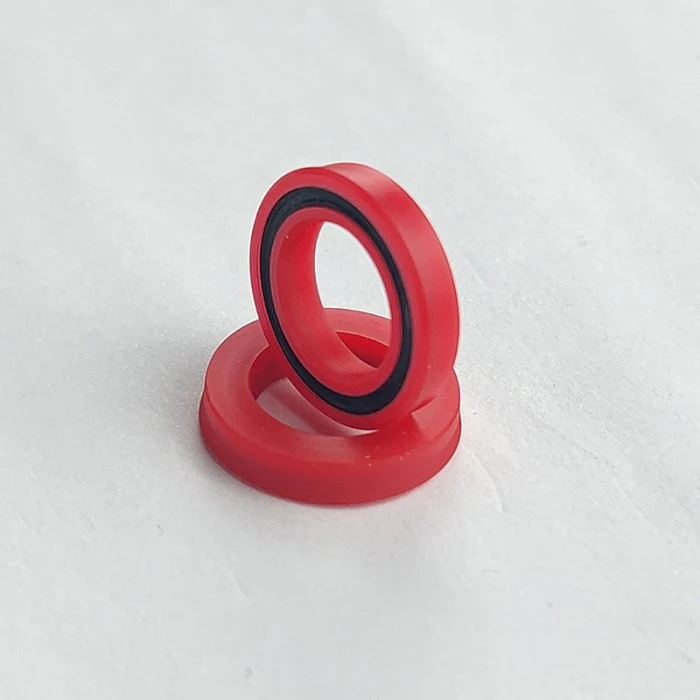

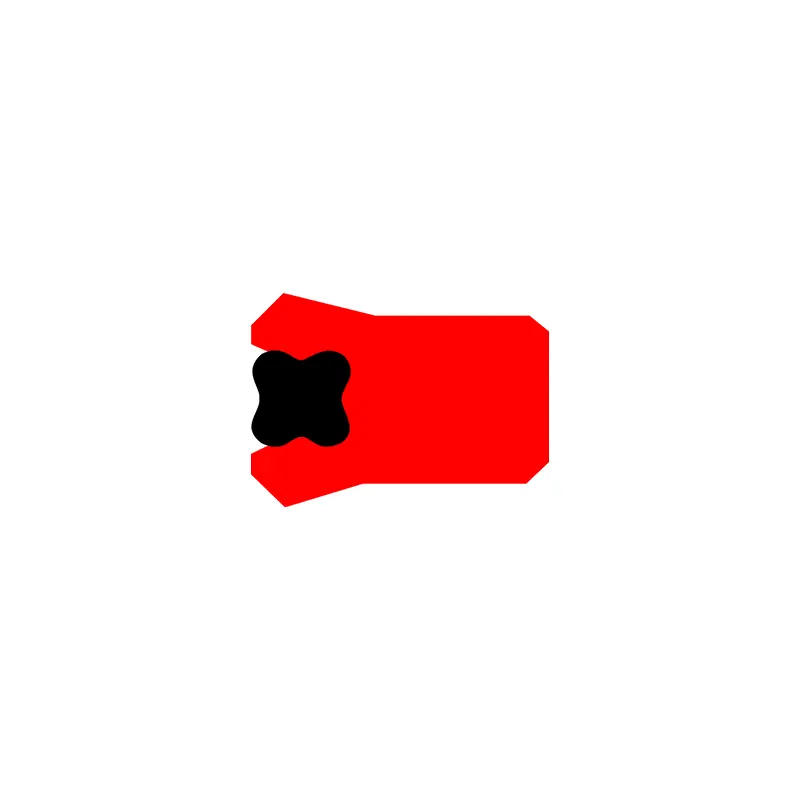

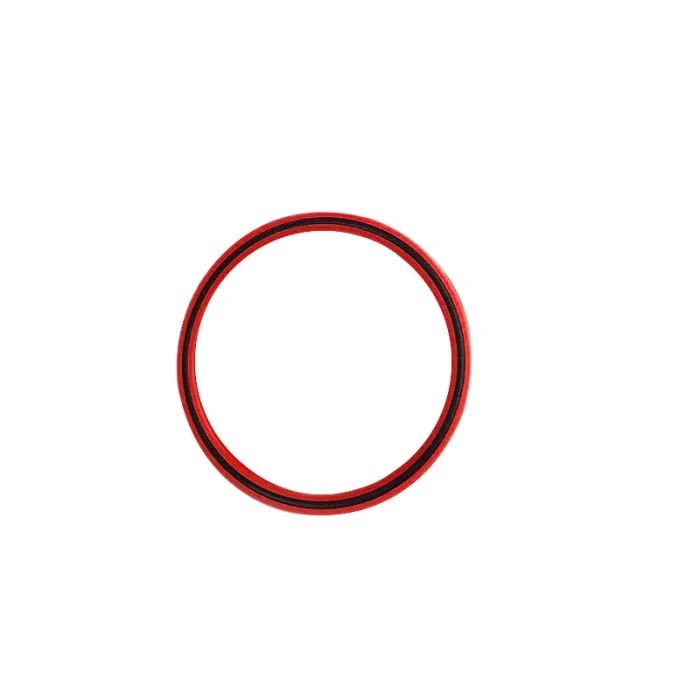

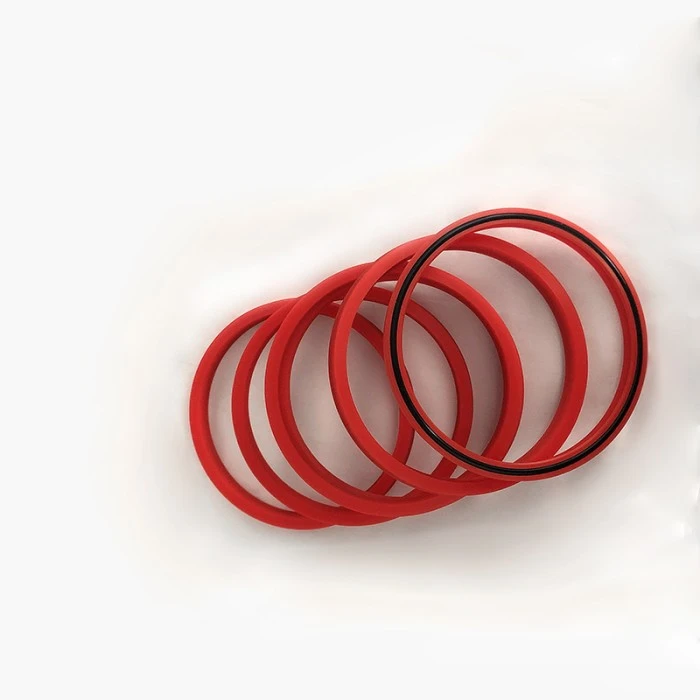

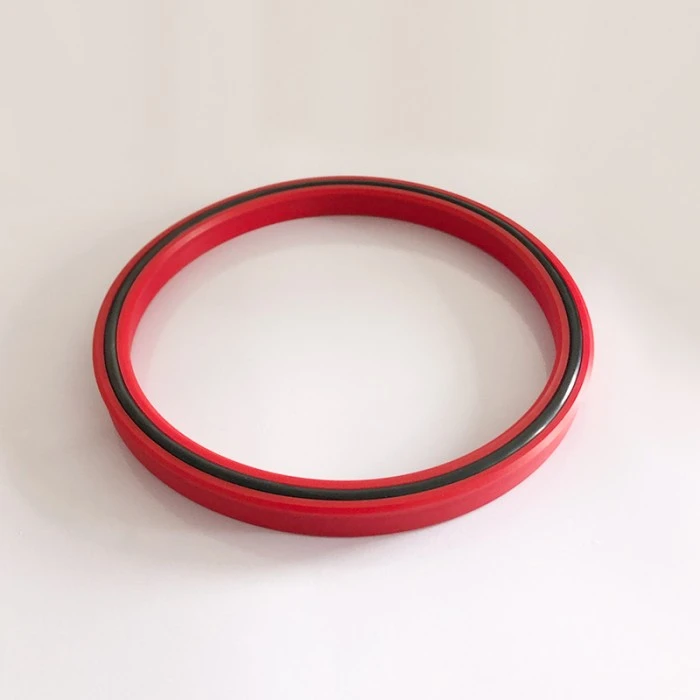

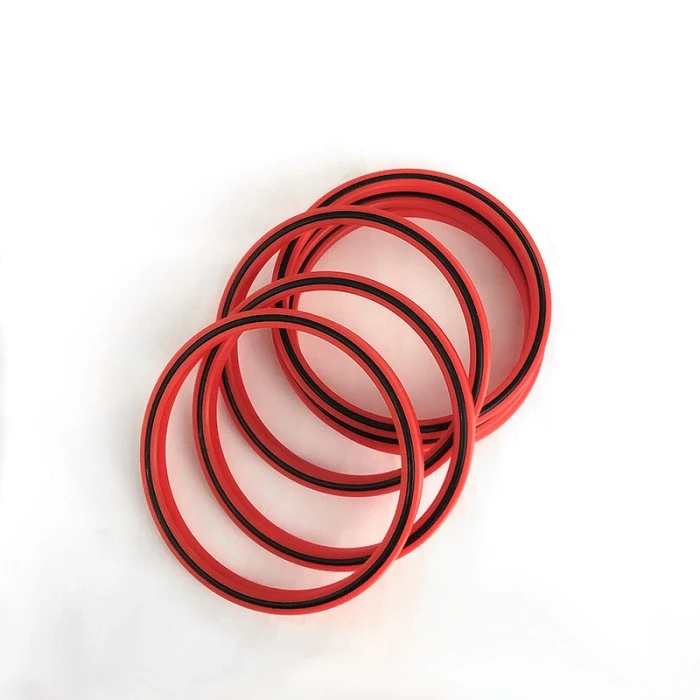

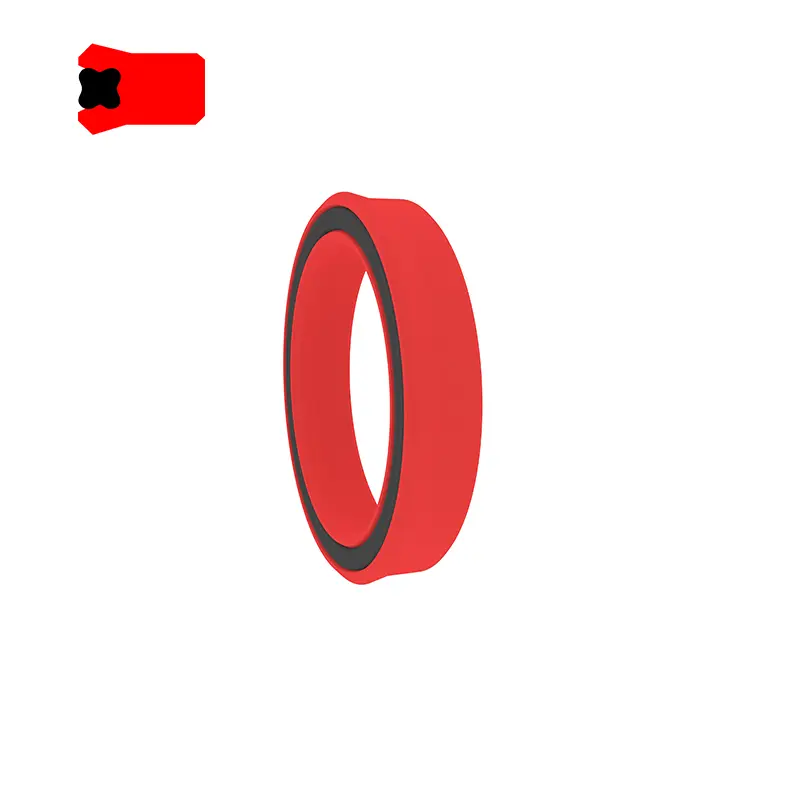

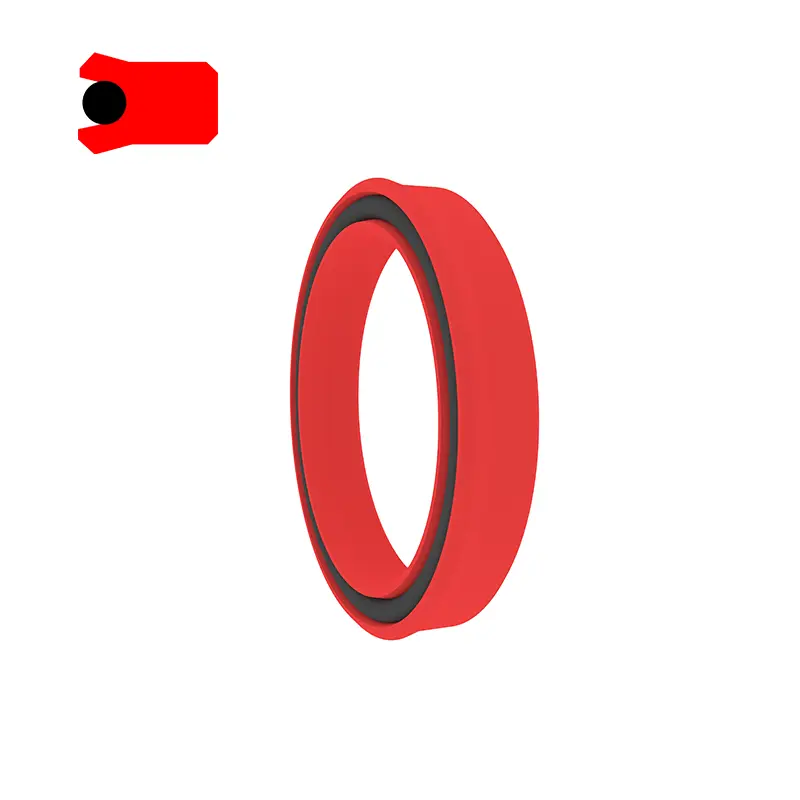

VAD SEAL هو ختم متماثل لكل من الثقب والعمود. إنه نتيجة لمزيد من تطوير ختم الشفاه. تلعب حلقة النجوم دور القوة الشعاعية وتعوض عن ارتداء الشفة الختم. ينتقل ضغط النظام إلى الشفة الختم من خلال حلقة النجوم المضغوطة والمشوه ، وبالتالي فإن أداء الختم العالي والمنخفض للضغط ممتاز. يستخدم بشكل أساسي لأعمدة الختم وقضبان المكبس وآلات تزوير ومعدات الهيدروليكية لمعدات المشي. المادة هي: مادة البولي يوريثان (PU) + مطاط النتريل (NBR) ، الميزات:
1. غير حساس لحمل الاهتزاز وذروة الضغط
2. القدرة الجيدة لمكافحة الانصهار
3. ختم أفضل تحت عدم وجود حمولة ودرجة حرارة منخفضة
4. مناسبة لظروف العمل القاسية
5. حياة طويلة.

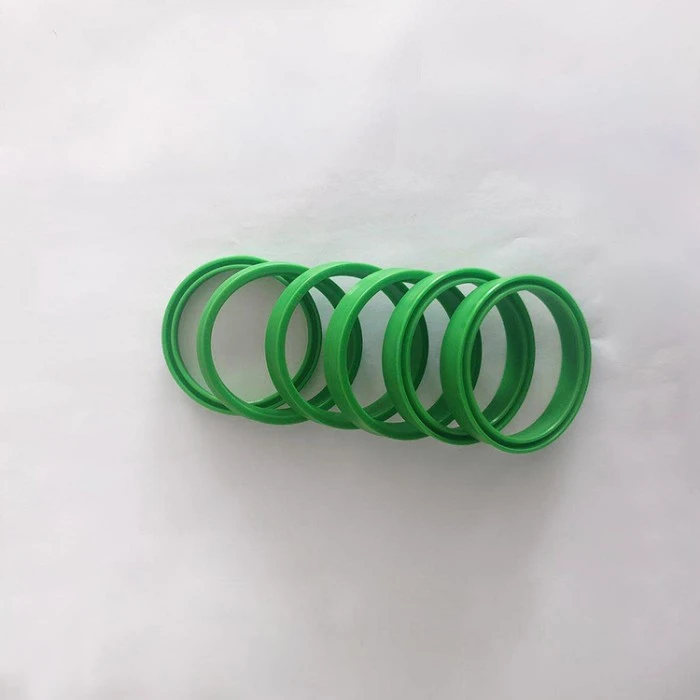

Ki-A Type Seal هو ختم متماثل لكل من الثقب والعمود ، ويستخدم بشكل أساسي في الآلات الهندسية ، والمركبات الصناعية ، وشاحنات التفريغ ، والآلات الزراعية ، والرافعات ، وآلات صب الحقن ، والأسطوانات التلسكوبية ، والأسطوانات الهيدروليكية التوجيهية ، وما إلى ذلك.
1. أداء ختم ديناميكي وثابت
2. بنية مضغوطة ، تسمح أرض الأخدود بزاوية أعلى السطح
3. تصميم لمساحة التجويف ذات الأبعاد الشعاعية المحدودة
ميزات وتطبيقات المنتج:
اختيار المواد:
و
المادة القياسية: مادة البولي يوريثان PU المواد الاختيارية الأخرى: مطاط النتريل R01 ، Fluororubber R02 (يرجى الرجوع إلى شركتنا)
UHS
المادة القياسية: مطاط النتريل R01 مواد اختيارية أخرى: مادة البولي يوريثان PU ، Fluororubber R02
با
مادة البولي يوريثان PU + المطاط النتريل R01
مثال على الطلب:
مثال على الطلب: ختم Universal Univers
مثال على الطلب: ختم Universal Universal Univers
RCBKY
با
مثال على الطلب: BA50 × 60 × 10 (D × D × H)
ماذا
إلى

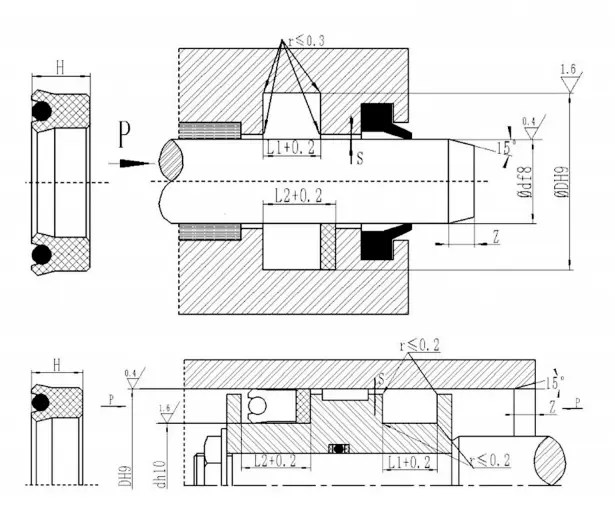

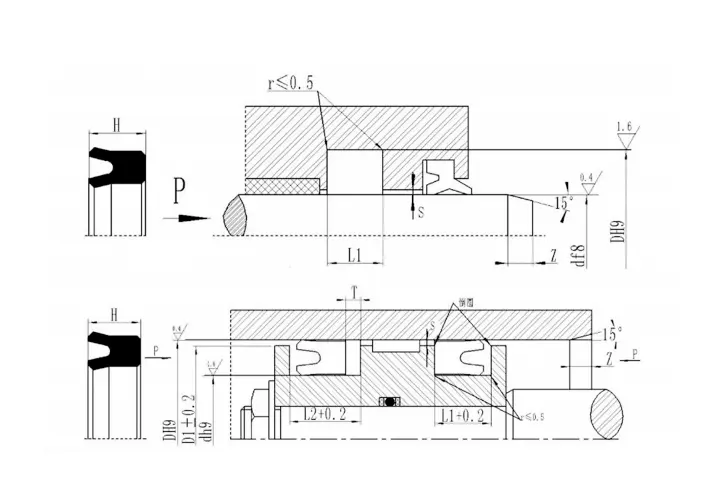

المواصفات والأبعاد:

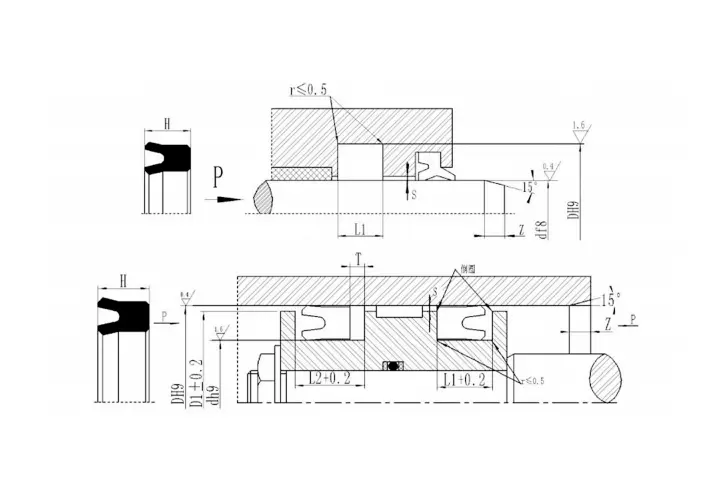

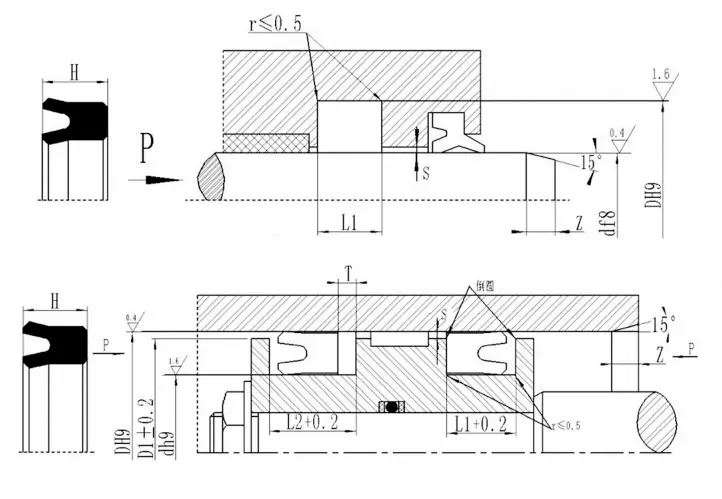

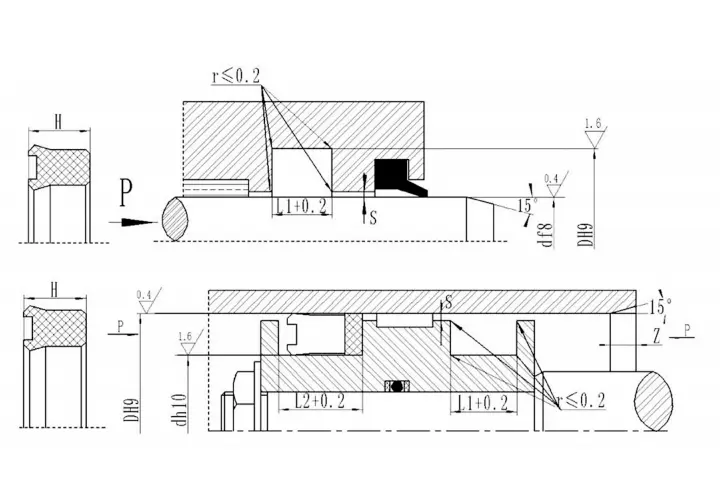

UHS| المواصفات وأبعاد الأخدود | ||||||||||||||
| رقم المنتج | d | D | H | L1 | L2 | T |
|
رقم المنتج | d | D | H | L1 | L2 | T |
| UHS-6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | UHS-30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
| UHS-11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | UHS-31.5*41.5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
| UHS-12.5*20.5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | UHS-32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
| UHS-14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
| UHS-15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | UHS-35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
| UHS-16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | UHS-35.5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
| UHS-18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | UHS-38*48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
| UHS-20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | UHS-40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
| UHS-22.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | UHS-45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
| UHS-23.5*31.5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | UHS-45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
| UHS-25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | UHS-47*57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
| UHS-27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
UHS-50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
| UHS-28*35.5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
UHS-53*63*6 | 53 | 63 | 6 | 7 | 9 | 3 |
| مثال على جدول الحجم القياسي: RCBKY 800 × 770 × 18 (D × D × H) | |||||||
| رقم المنتج | D | d | H | من | L1 | L2 | Zmin |
| RCBKY250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
| RCBKY255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
| RCBKY265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
| RCBKY275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
| RCBKY280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
| RCBKY300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
| RCBKY305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
| RCBKY320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
| RCBKY325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
| RCBKY340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
| RCBKY345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
| RCBKY350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
| RCBKY355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
| جدول الحجم القياسي | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
| 6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
| 8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
| 10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
| 10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
| 12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
| 12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 | |||
| مثال على جدول الحجم القياسي: VAD 65 × 75 × 8 (D × D × H) | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
| 25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
| 28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
| 30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
| 32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
| 32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
| 35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
| 38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
| 40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
| 40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
| 45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
| 45A | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
| 50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
| 50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
| 55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
| ملاحظة: لا تقتصر الأختام المقلمة على هذا الجدول ويمكن توفيرها بأي حجم. | ||||||||||||||||||
| مواصفات الطلب مثال: KI-A 50 × 60 × 7 (D × D × H) | |||||||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
| 12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
| 14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
| 16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
| 18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
| 18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
| 20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
| 20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
| 22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
| 22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
| 22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
| 22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
| 22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
| 24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
||||
