أختام قضيب المكبس الهيدروليكي

يتمتع Ruichen Seals بخبرة واسعة في إنتاج وتطوير الأختام ومواد الختم. تشمل أختام قضيب المكبس الهيدروليكي مجموعة متنوعة من النماذج المختلفة. يمكنك اتخاذ خيار مناسب بناءً على المعلومات التفصيلية أدناه ، أو الاتصال بنا للحصول على حل ختم أكثر ملاءمة ومخصصة.

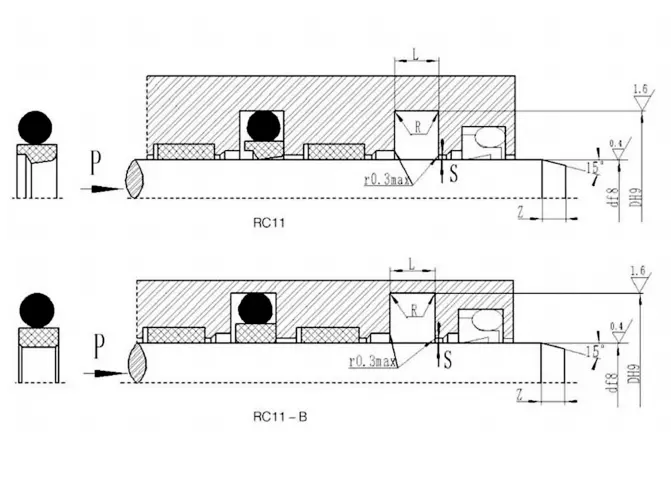

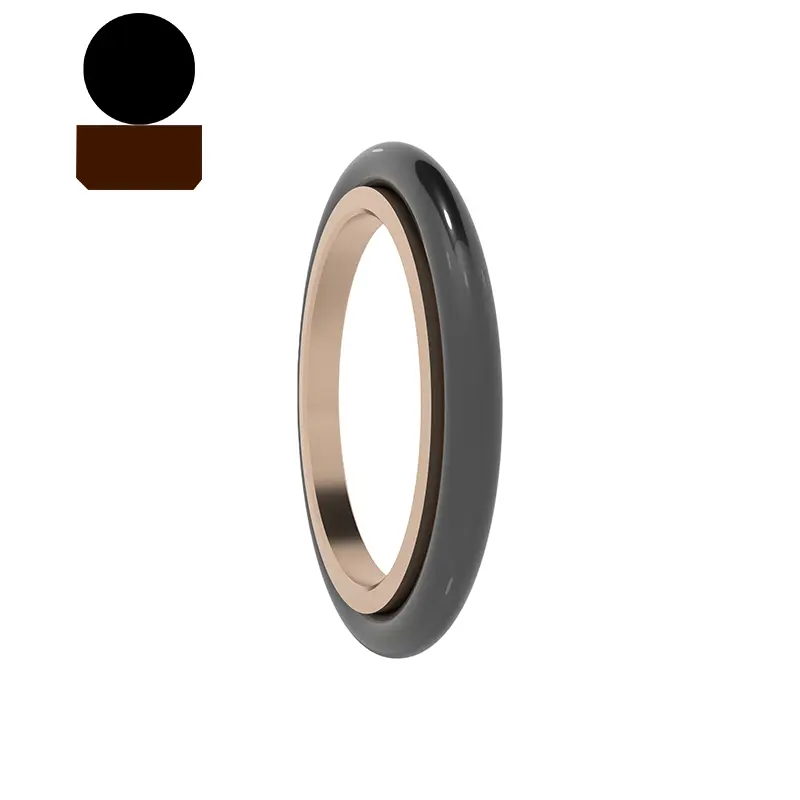

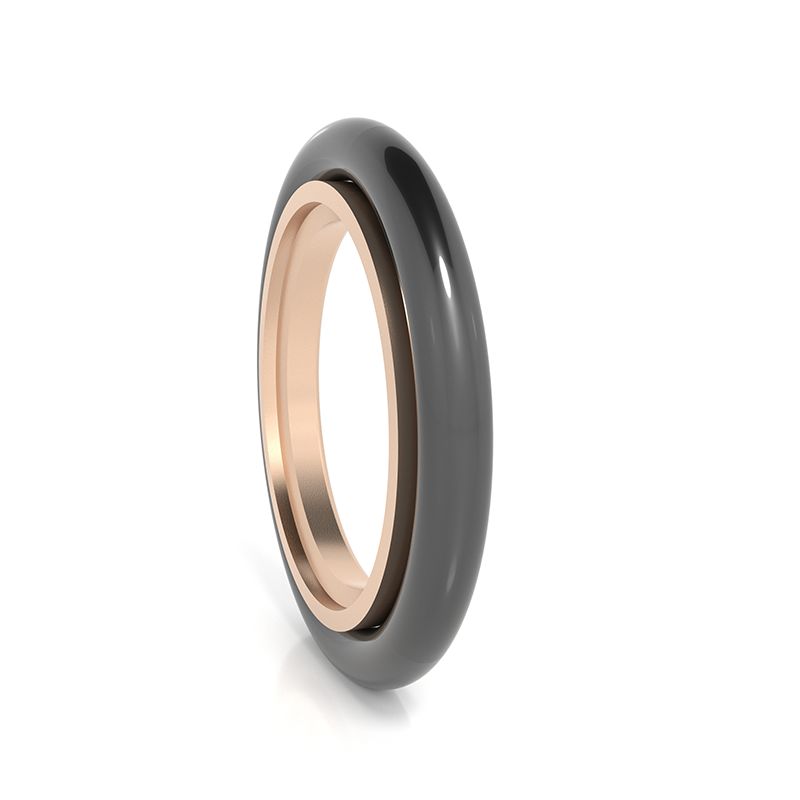

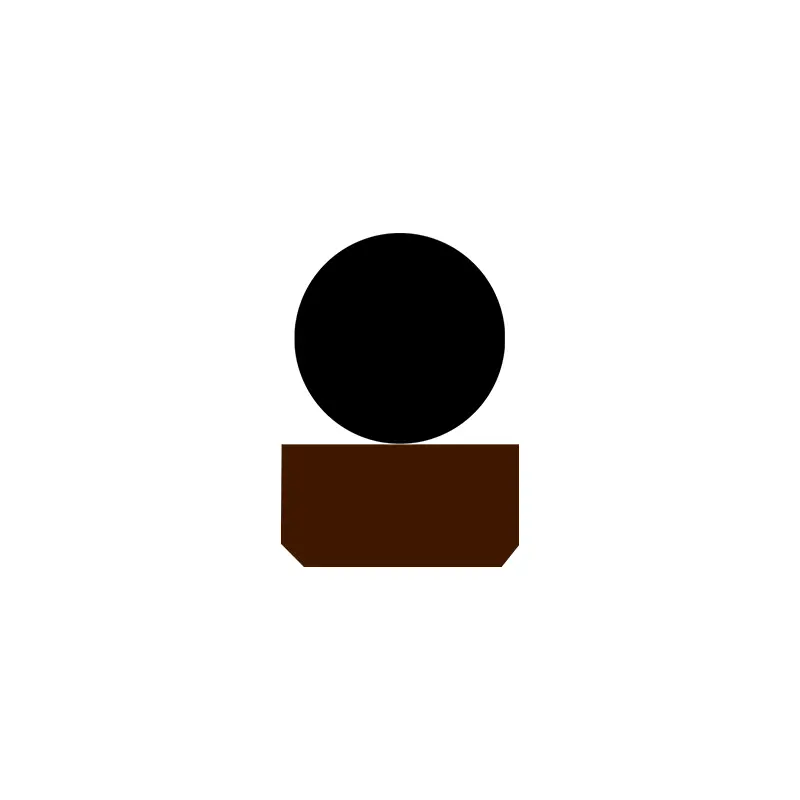

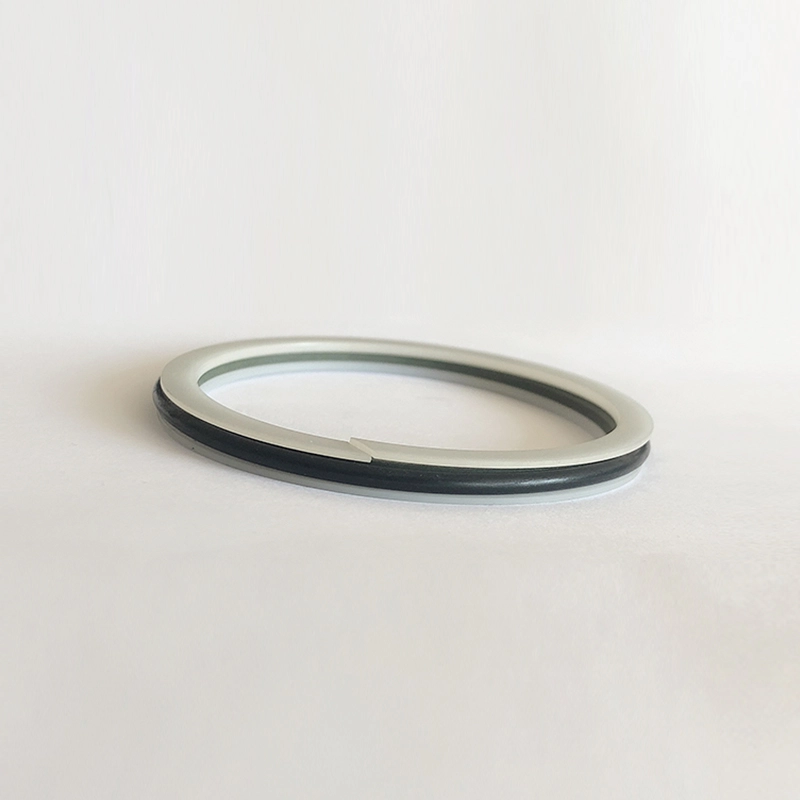

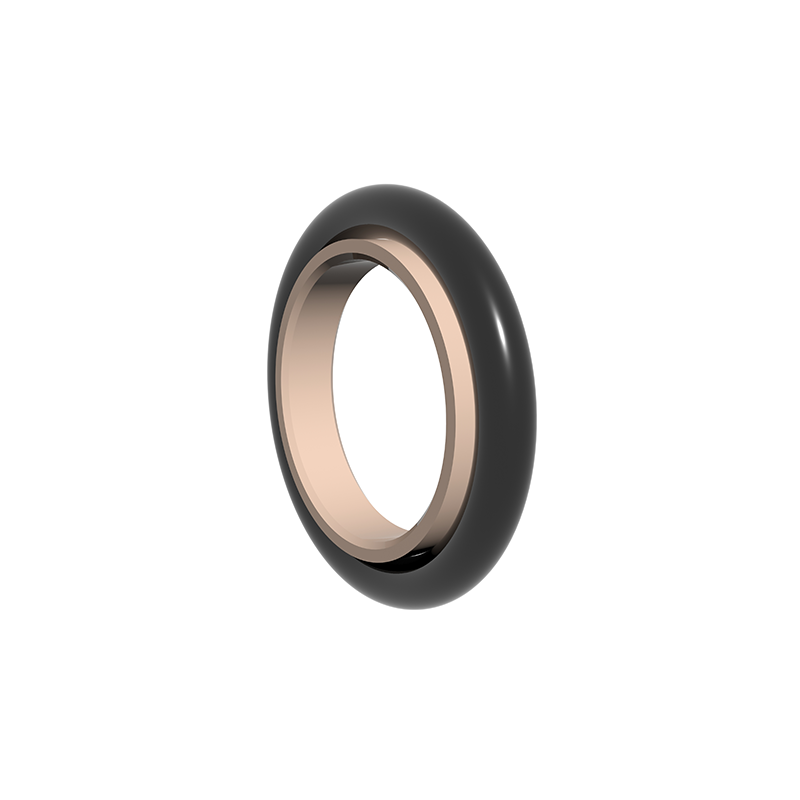

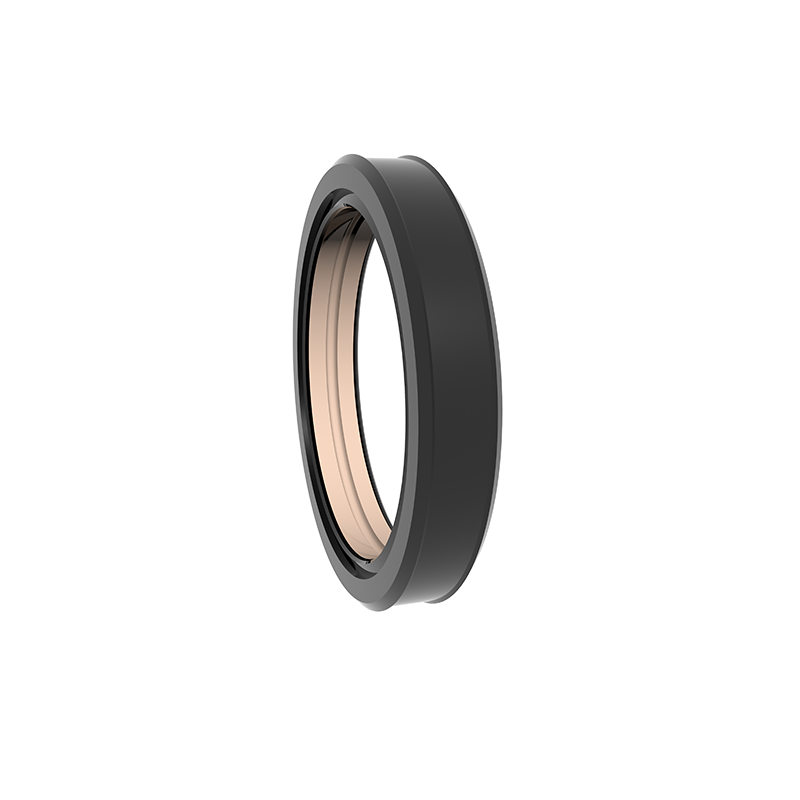

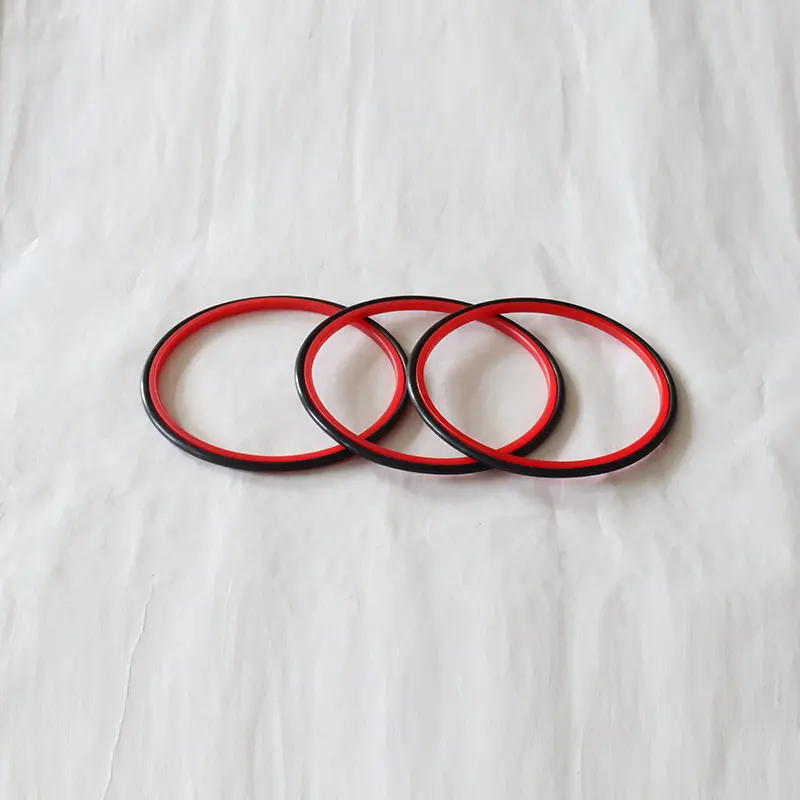

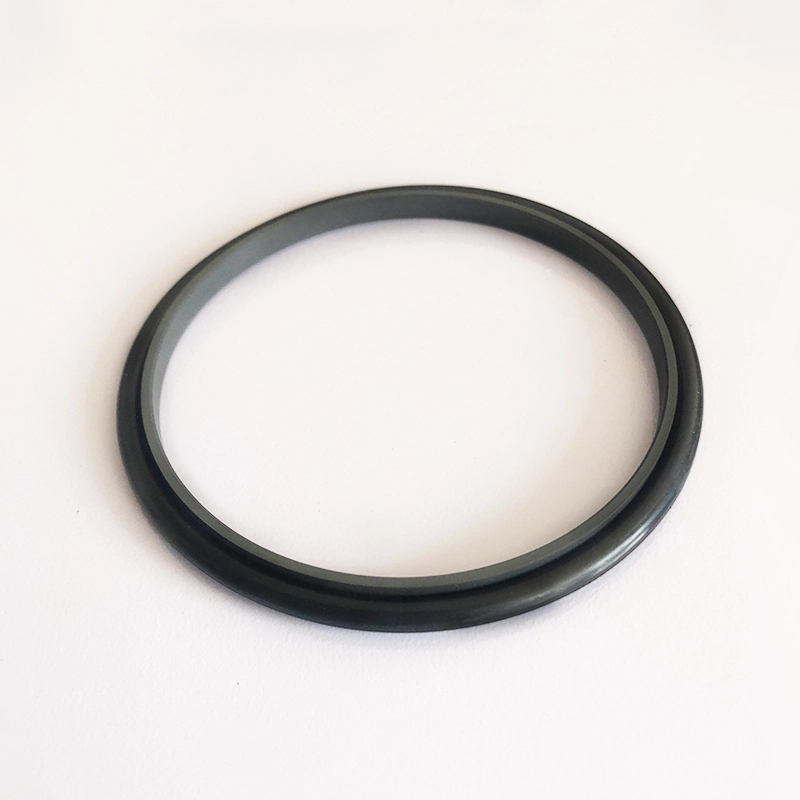

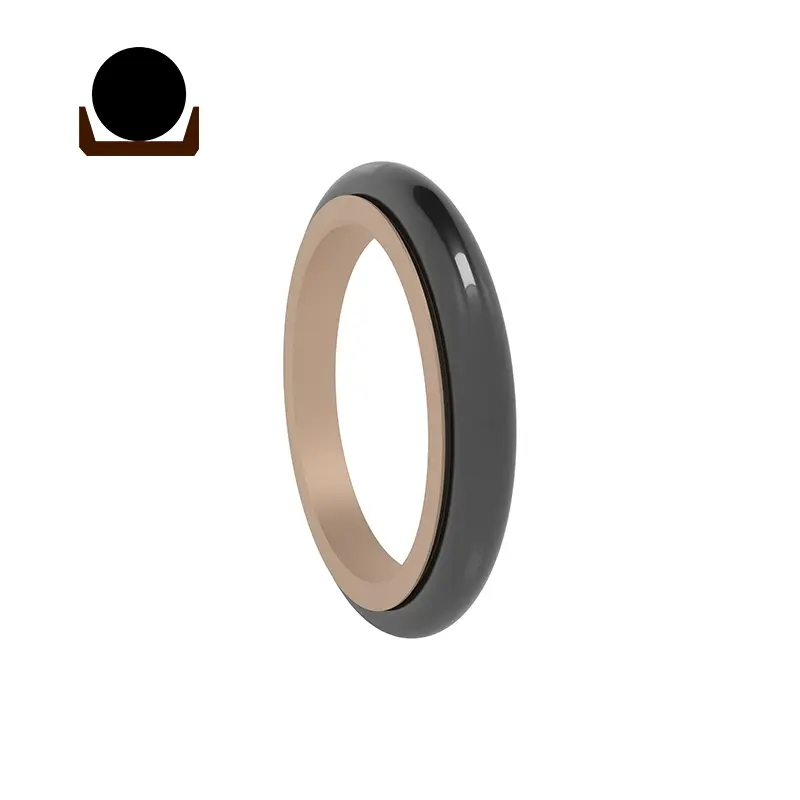

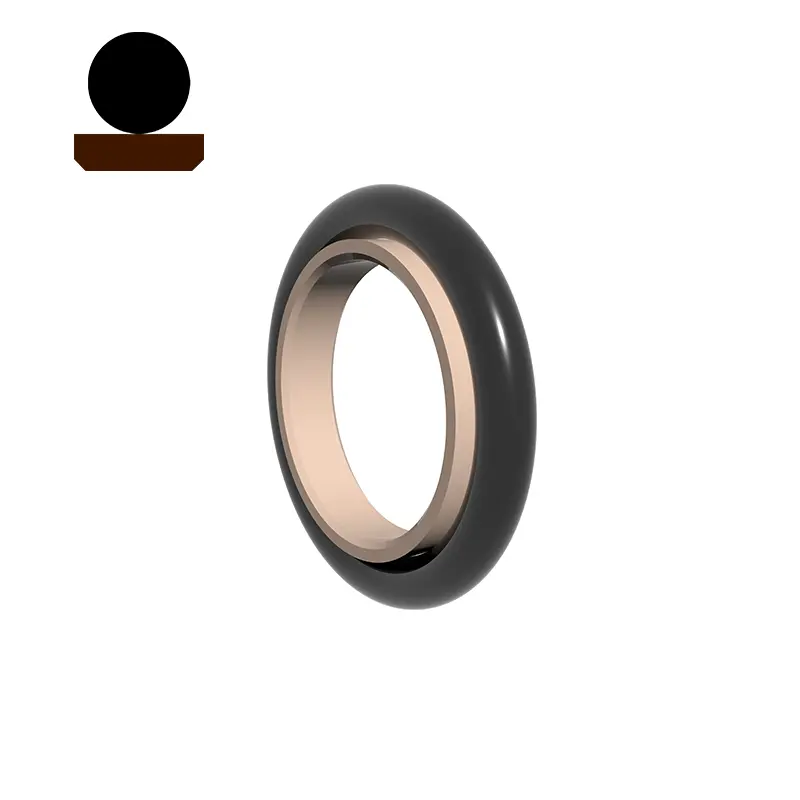

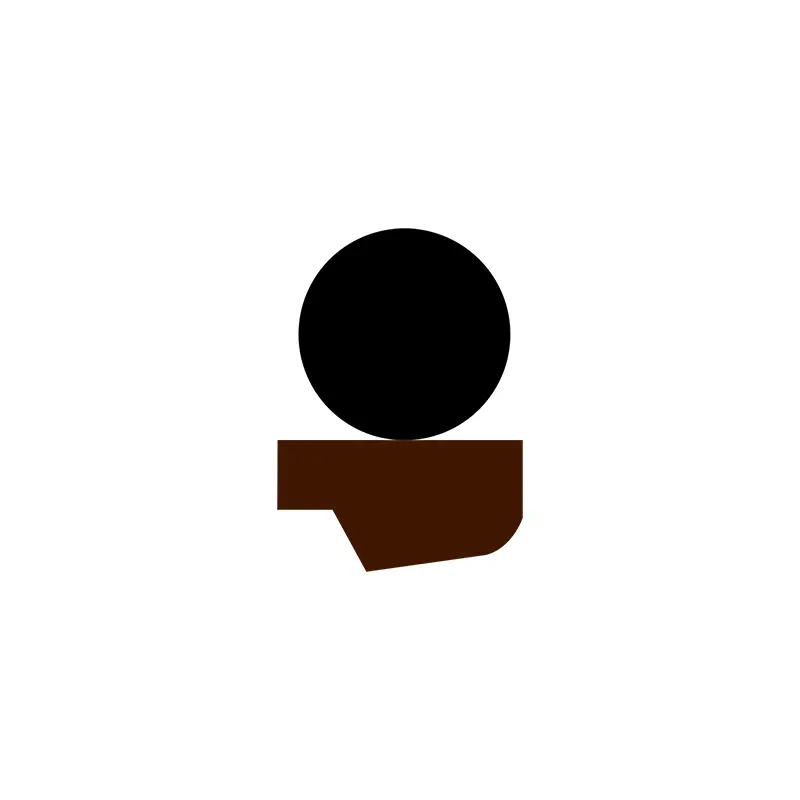

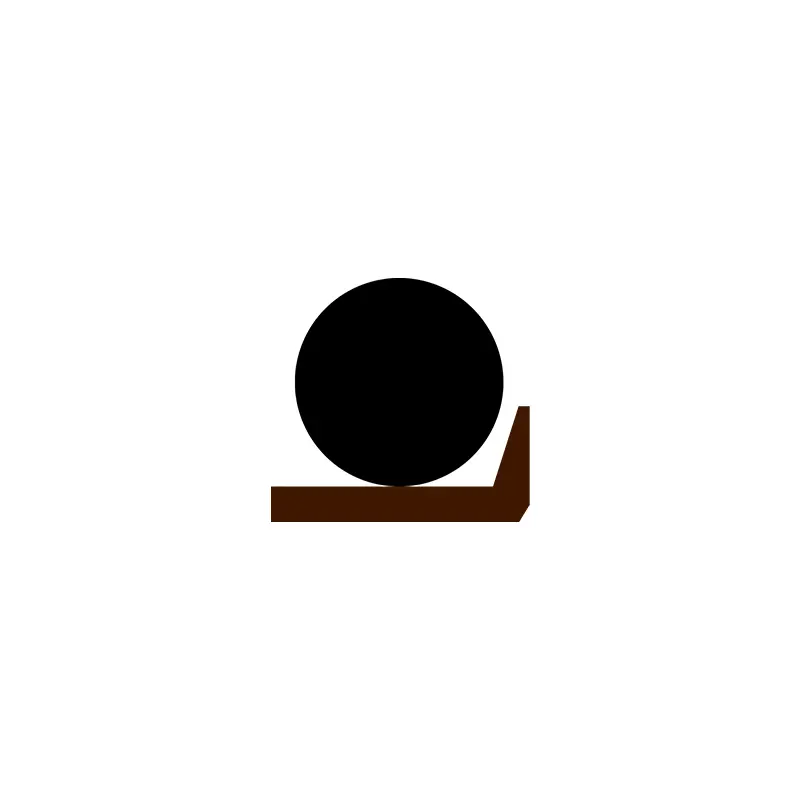

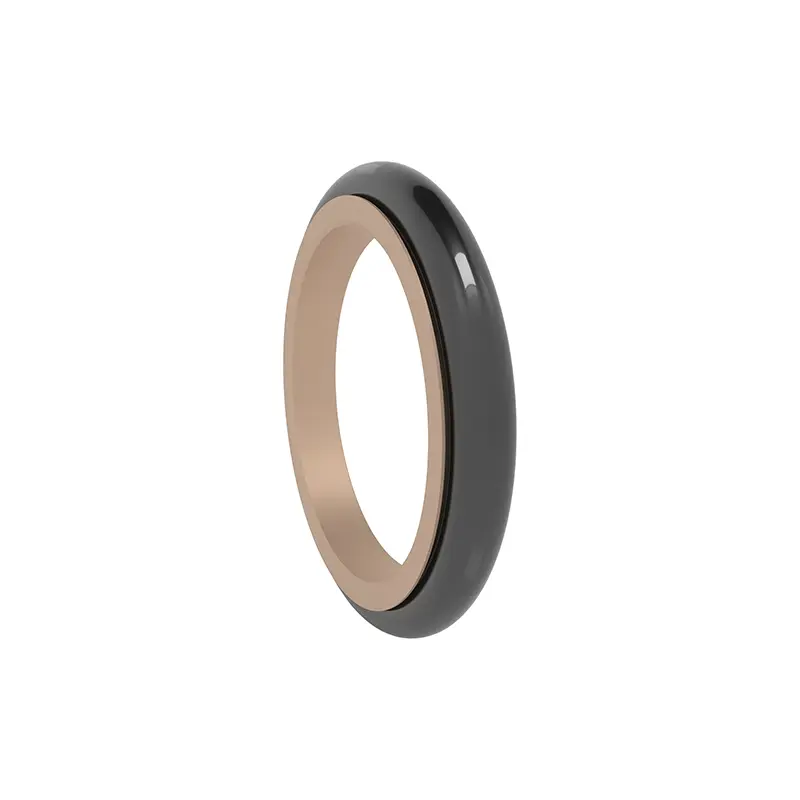

يتكون RC11 من حلقة مملوءة بتخطي PTFE وحلقة مطاطية على شكل O ، وهي مناسبة لختم الضغط في اتجاه المتبادل الهيدروليكي.

يتكون RC11-B من حلقة ختم مستطيلة PTFE المملوءة وحلقة مطاطية على شكل O ، مناسبة لختم الضغط المتبادل الهيدروليكي في اتجاهين. يوفر الحلقة O قوة شعاعية ويعوض ارتداء حلقة الختم. يتم استخدامه بشكل عام مع حلقة دليل. يجب استخدام الأخاديد المنقسمة (المفتوحة) لأقطار قضيب أقل من 30 مم. سمات:

1.

2. ثبات الضغط العالي للغاية تحت الضغط والظروف القاسية ؛

3. الحياة العالية ، يمكن استخدامها في تزييت خالية من الزيت.

4.

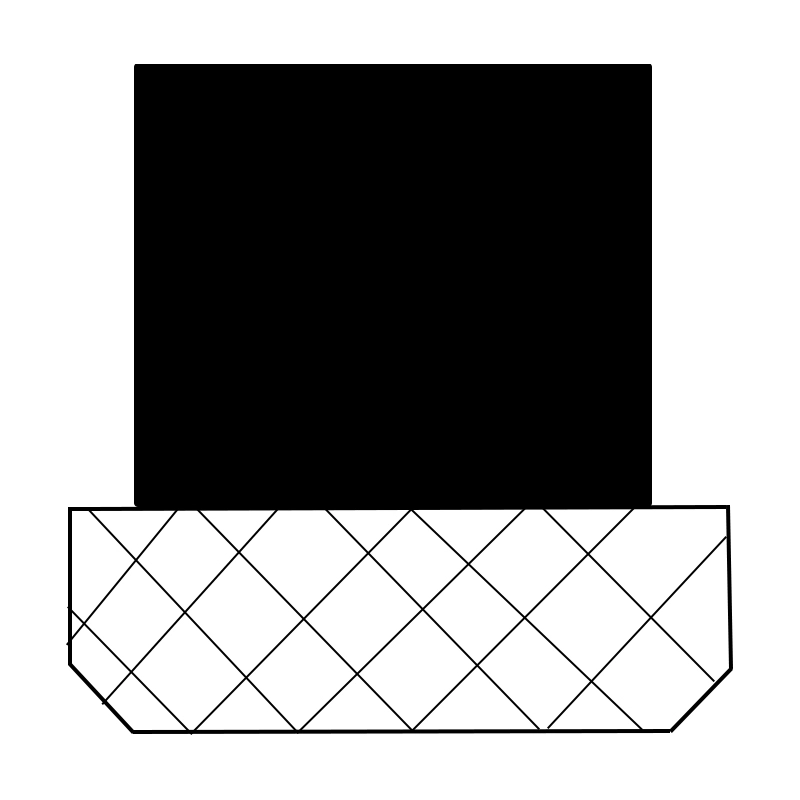

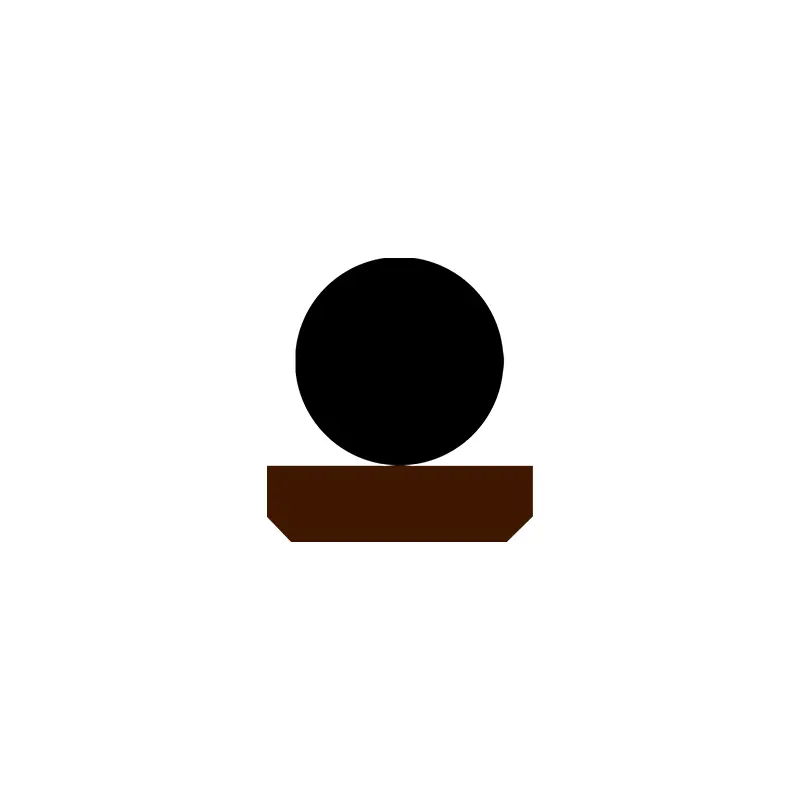

يتكون RC12 من حلقة مملوءة بتخليص PTFE وحلقة مطاطية مستطيلة ، مناسبة لختم الضغط المتبادل الهيدروليكي في اتجاه واحد. يوفر الحلقة المستطيلة قوة شعاعية وتعوض عن ارتداء حلقة الختم. يتم استخدامه بشكل عام مع حلقة دليل. يجب استخدام الأخاديد المنقسمة (المفتوحة) لأقطار قضيب أقل من 30 مم. يستخدم في الغالب في المعدات الهيدروليكية الثقيلة.

سمات:

1.

2. ثبات الضغط العالي للغاية تحت الضغط والظروف القاسية ؛

3. الحياة العالية ، يمكن استخدامها في تزييت خالية من الزيت.

4.

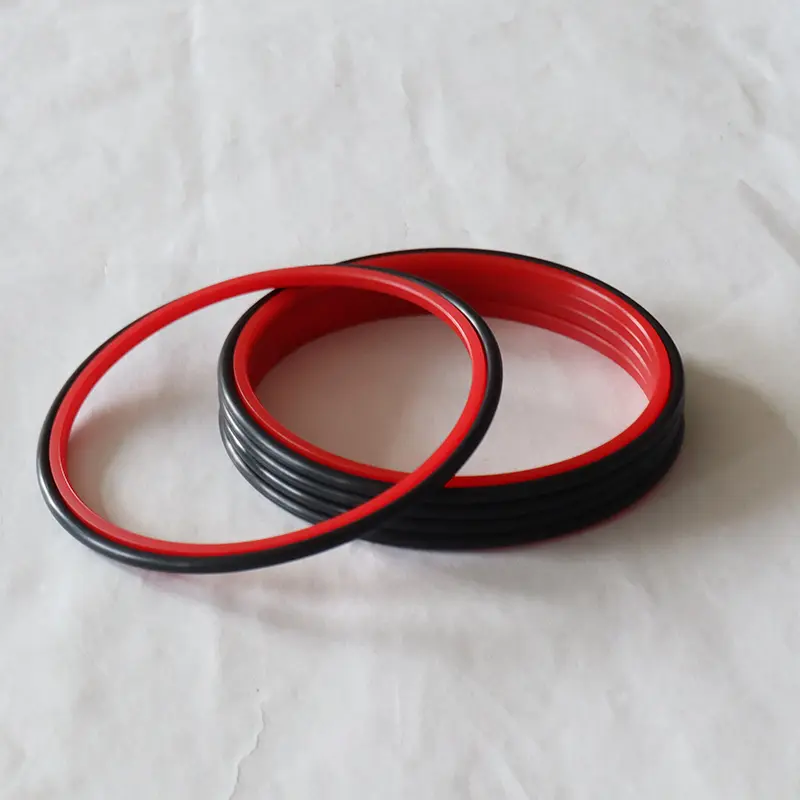

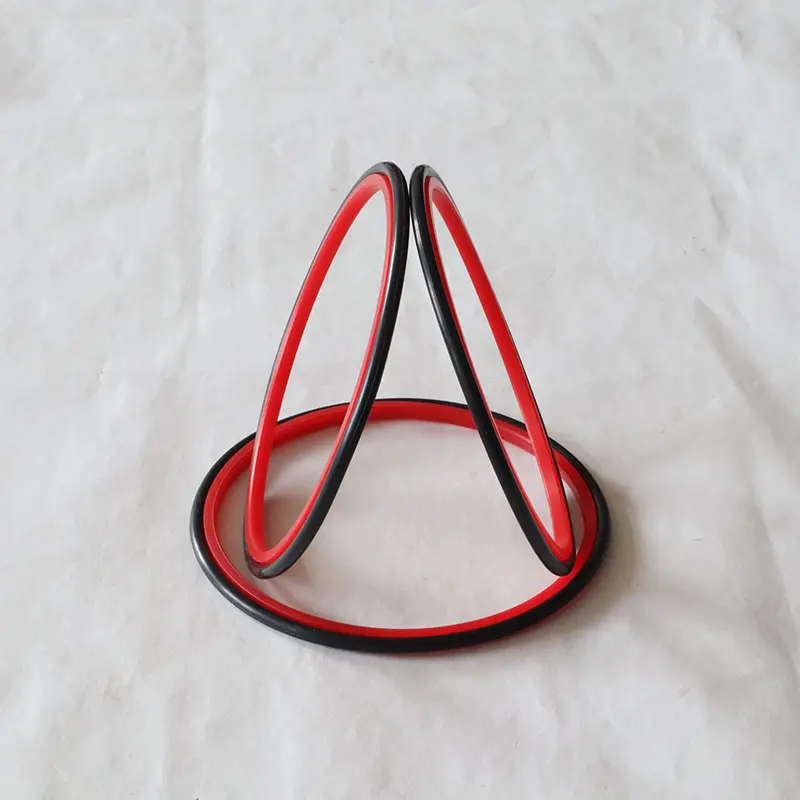

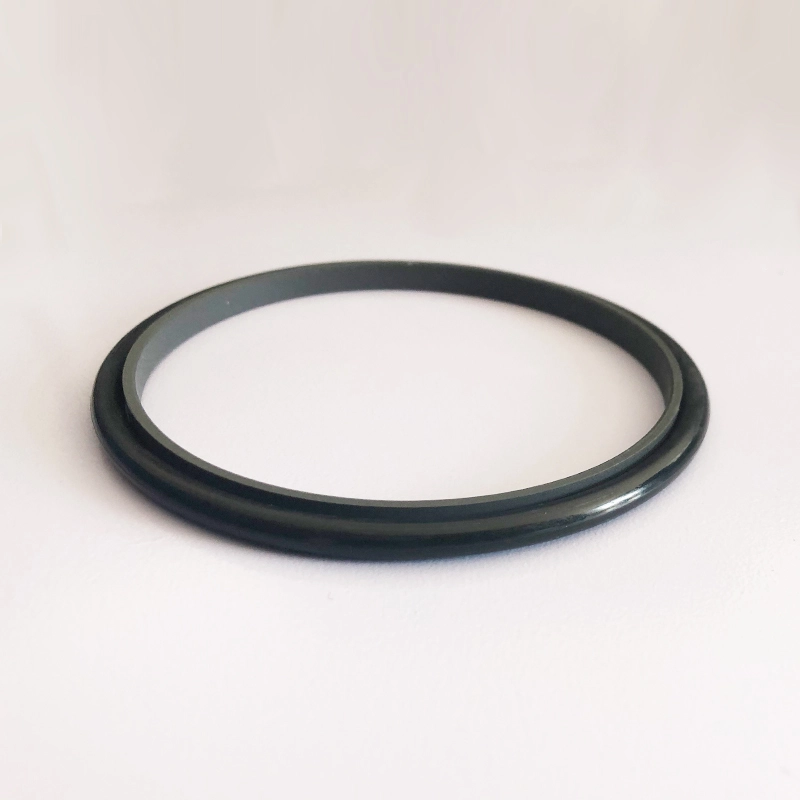

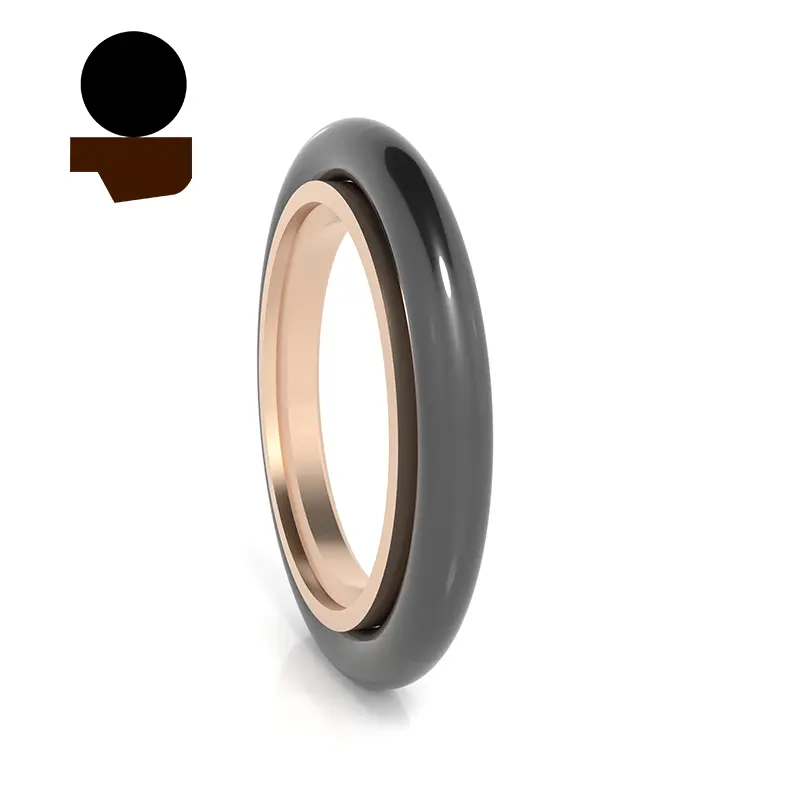

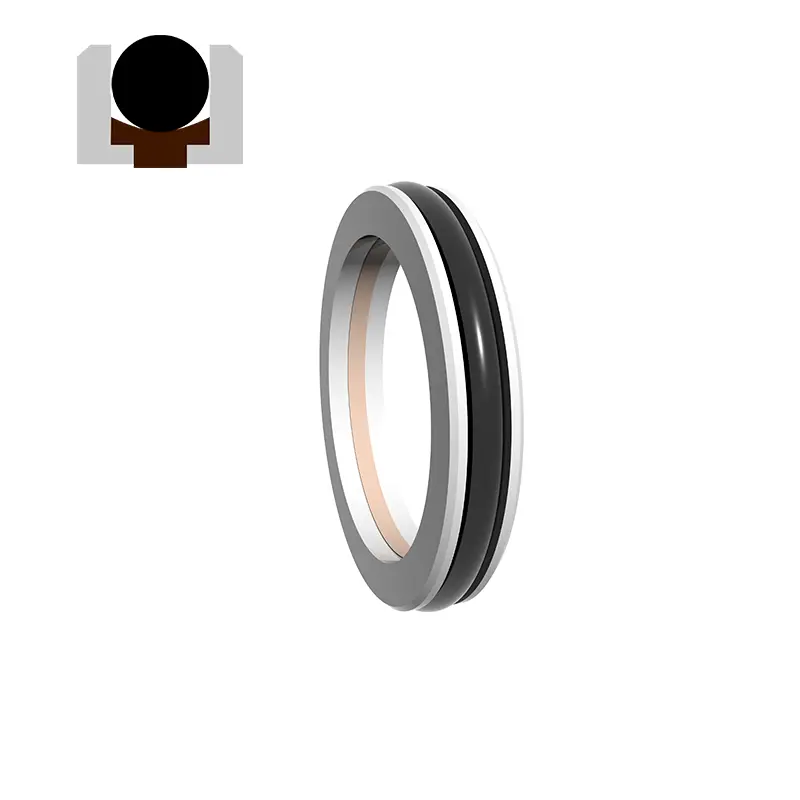

يتكون SPNC/RC13 من حلقة ختم على شكل غطاء PTFE وحلقة مطاطية على شكل O ، وهي مناسبة لختم ضغط ثنائي الاتجاه الهيدروليكي والهيدروليكي. يوفر الحلقة على شكل O قوة شعاعية وتعوض عن ارتداء حلقة الختم. تتبنى حلقة الختم تصميمًا رفيعًا للشفاه ، والذي يتمتع بقدرة جيدة على تعويض المتابعة ، وبالتالي فإن أداء الختم جيد ويمكن تثبيته في أخدود حلقة GB12350. يجب استخدام الأخاديد المنقسمة (المفتوحة) لأقطار قضيب أقل من 30 مم. سمات:

1. يمكن استخدامه لكل من الهيدروليكي والهواء المضغوط ، ويمكن استخدامه لختم الضغط ثنائي الاتجاه ؛

2. احتكاك منخفض ، مقاومة بدء صغيرة ، حركة ناعمة ، احتكاك ديناميكي ومتساوي ، ولا زحف ؛

3. الحياة الطويلة ، يمكن استخدامها لأختام التشحيم الخالية من الزيت ؛

4. المساحة الهيكلية الصغيرة ، سهولة التثبيت والصيانة ؛

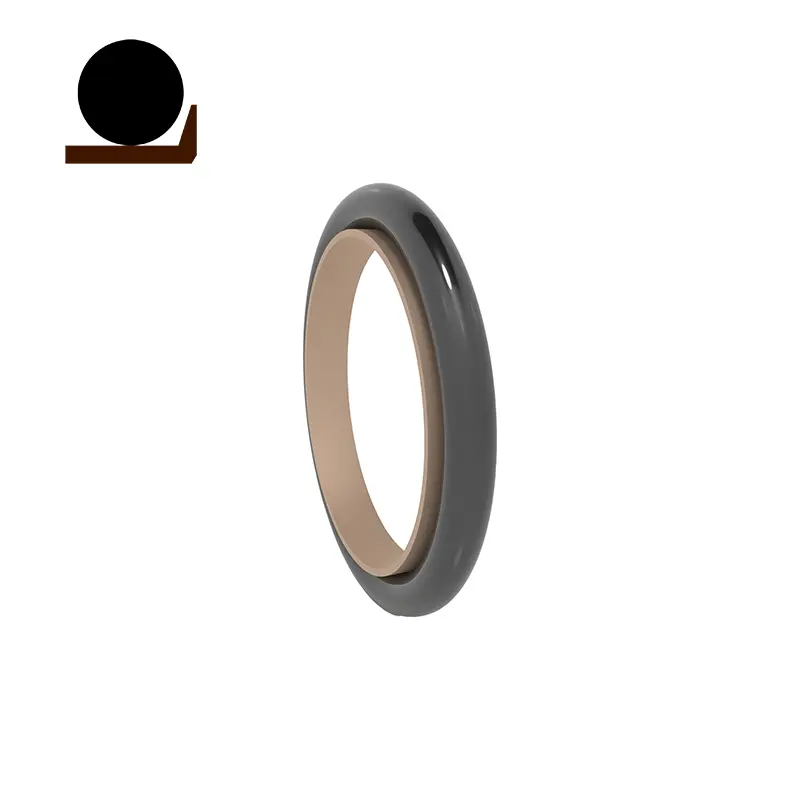

يتكون RC14 من حلقة ختم مثلثية PTFE وحلقة مطاطية على شكل O ، وهي مناسبة لختم الضغط المتبادل الهيدروليكي والهواء المضغوط. يوفر الحلقة O قوة شعاعية ويعوض ارتداء حلقة الختم. نظرًا لأن حلقة الختم تعتمد تصميمًا رفيعًا للشفاه ، فإن قدرة تعويض المتابعة أفضل ، وبالتالي فإن أداء الختم جيد. يجب استخدام الأخدود المقسم (المفتوح) لأقطار قضيب أقل من 30 مم. سمات:

1. يمكن استخدامه لكل من الهيدروليكي والهواء المضغوط.

2 احتكاك منخفض ، مقاومة البداية الصغيرة ، الحركة السلسة ، الاحتكاك الديناميكي والثابت ، لا زحف ؛

3. الحياة الطويلة ، يمكن استخدامها لأختام التشحيم الخالية من الزيت ؛

4. المساحة الهيكلية الصغيرة ، سهولة التثبيت والصيانة ؛

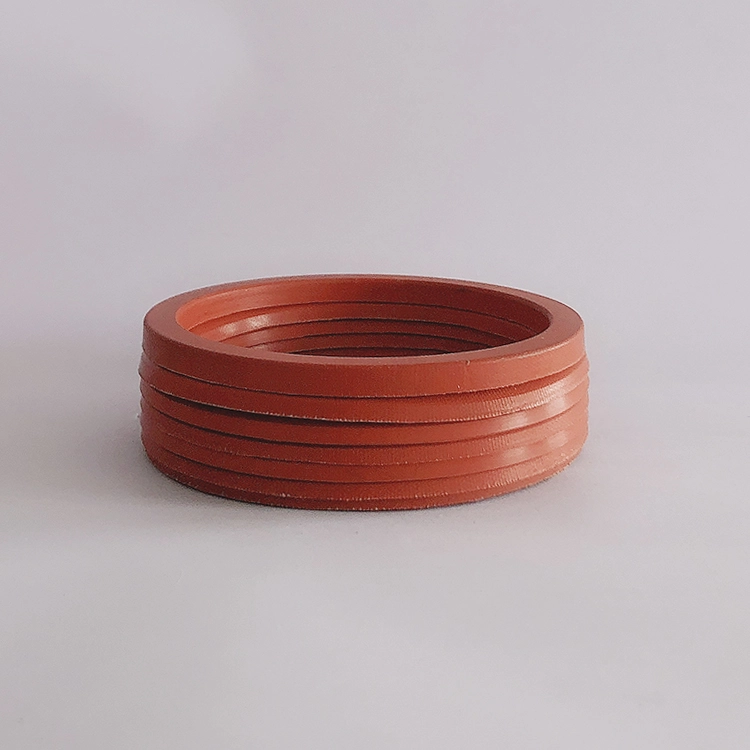

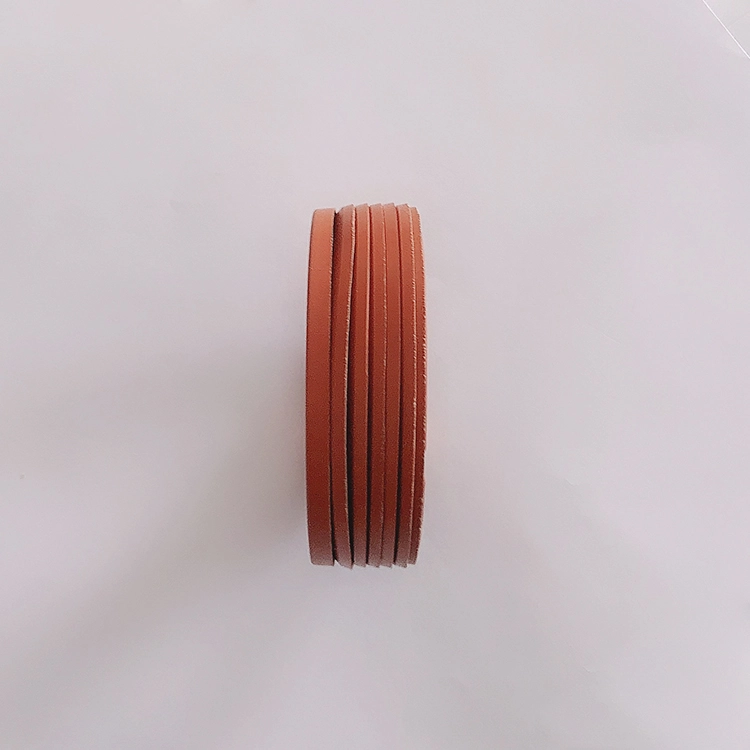

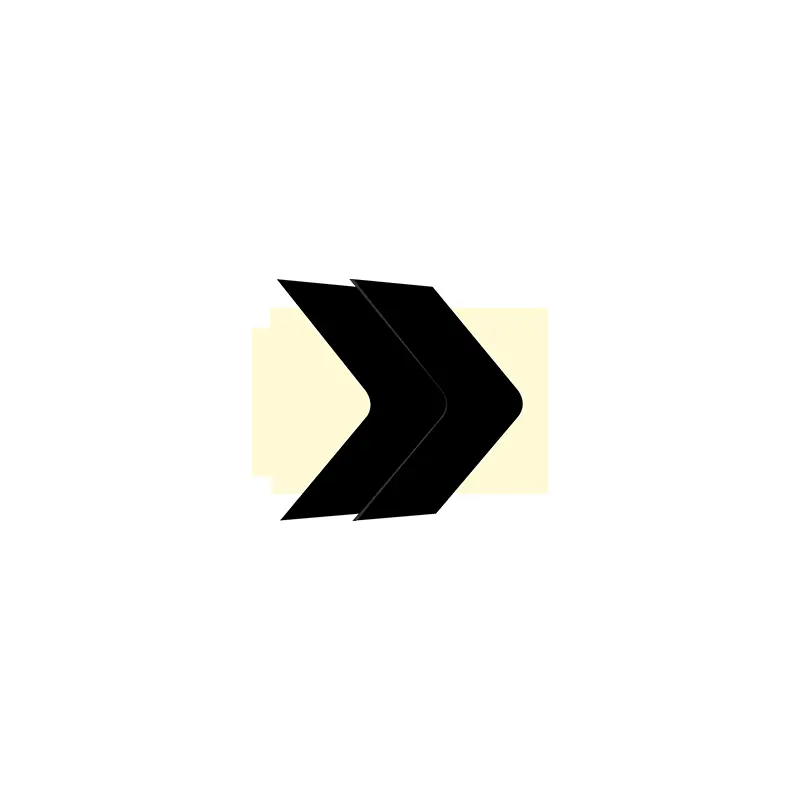

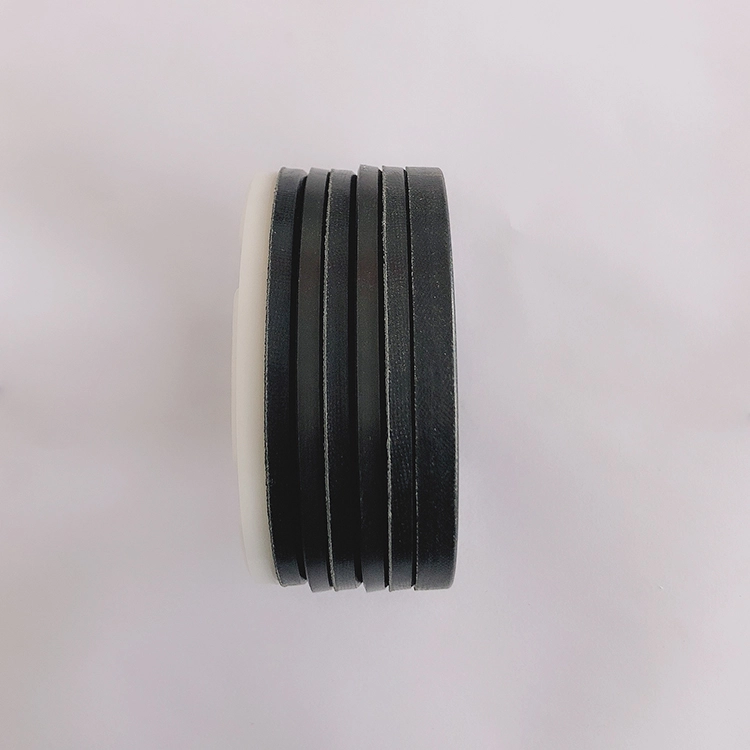

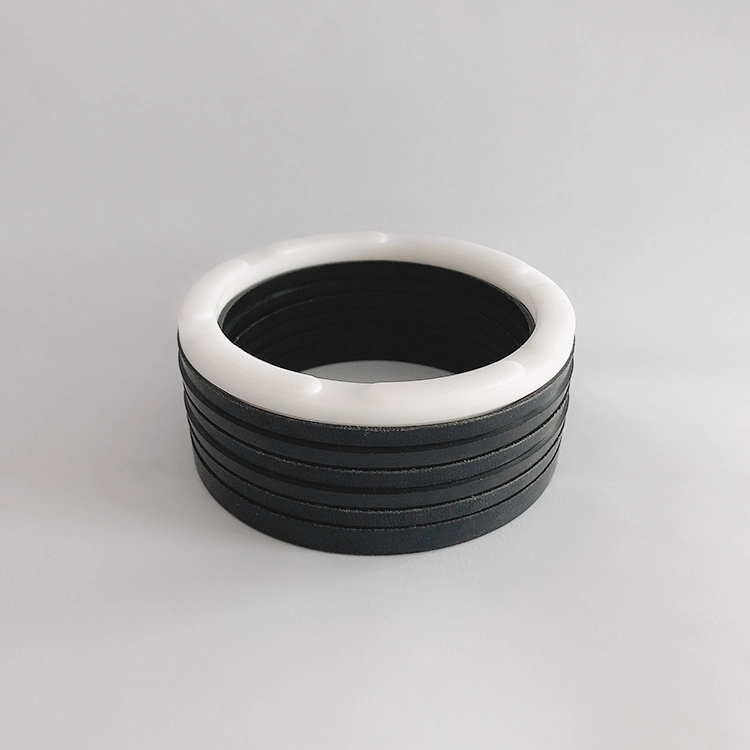

يتكون RC15 من مجموعة (أكثر من 3) من حلقات الختم على شكل حرف V ، وحلقة ضغط وحلقة دعم ، وهي مناسبة لختم الضغط المتبادل الهيدروليكي في اتجاه واحد. يجب تطبيق الشحوم المتوافقة مع مادة الختم أثناء التثبيت. لا يمكن تثبيته في أخدود متكامل (مغلق). سمات:

1. تتوفر مجموعة متنوعة من المواد ، والتي يمكن تعديلها على النحو الأمثل لتناسب أغراض مختلفة ؛

2. يمكن استخدامه في ظل ظروف عمل قاسية ومناسبة لجميع الوسائط والظروف القاسية تقريبًا ؛

3. لديها عمر خدمة طويل ويمكن استخدامها في الأختام المشحمة خالية من النفط (اختيار مواد معقول) ؛

4. يمكن ضبط الختم والاحتكاك عن طريق ضبط الحشية ، ويمكن ضبط الحجم المحوري عن طريق إضافة أو إزالة حلقة الختم على شكل V ؛

5. يمكن أن تعمل بفعالية حتى لو كانت جودة سطح الختم سيئة.

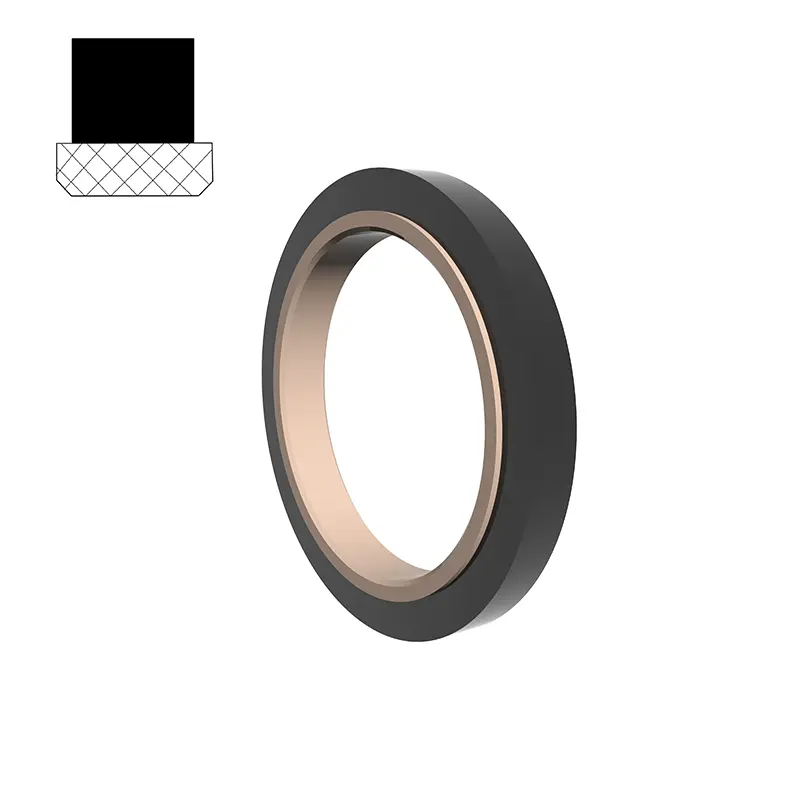

يتكون SPN من حلقة ختم مستطيلة PTFE المملوءة وحلقة مطاطية مستطيلة ، مناسبة لختم ضغط ثنائي الاتجاه الهيدروليكي والهواء المضغوط. يوفر الحلقة المستطيلة قوة شعاعية وتعوض عن ارتداء حلقة الختم. يجب استخدام الأخاديد المنقسمة (المفتوحة) لأقطار قضيب أقل من 30 مم.

سمات:

1.

2. يمكن استخدام الأختام الهيدروليكية وذات الاستخدام المزدوج الهوائي ، لختم الضغط ثنائي الاتجاه ؛

3. الحياة العالية ، يمكن استخدامها في تزييت خالية من الزيت.

4. المساحة الهيكلية الصغيرة ، سهولة التثبيت والصيانة ؛

RC17 مناسب لختم الضغط ثنائي الاتجاه الهيدروليكي والهواء المضغوط. يوفر الحلقة O قوة شعاعية ويعوض ارتداء حلقة الختم. يجب استخدام الأخاديد المنقسمة (المفتوحة) لأقطار قضيب أقل من 30 مم. سمات:

1.

2. يمكن استخدام الأختام الهيدروليكية وذات الاستخدام المزدوج الهوائي ، لختم الضغط ثنائي الاتجاه ؛

3. الحياة الطويلة ، يمكن استخدامها لأختام التشحيم الخالية من الزيت ؛

4. المساحة الهيكلية الصغيرة ، سهولة التثبيت والصيانة:

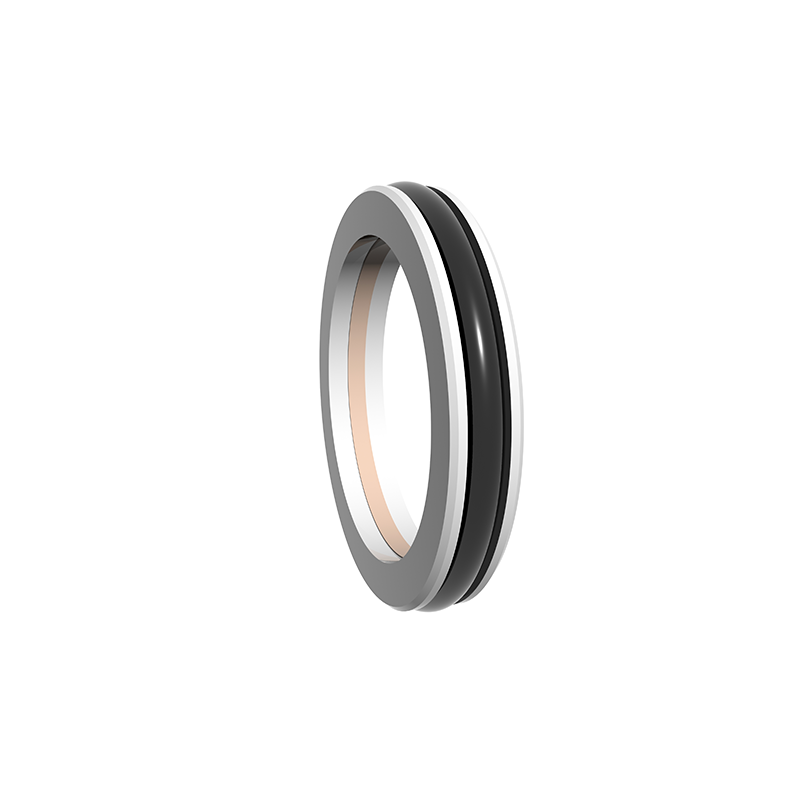

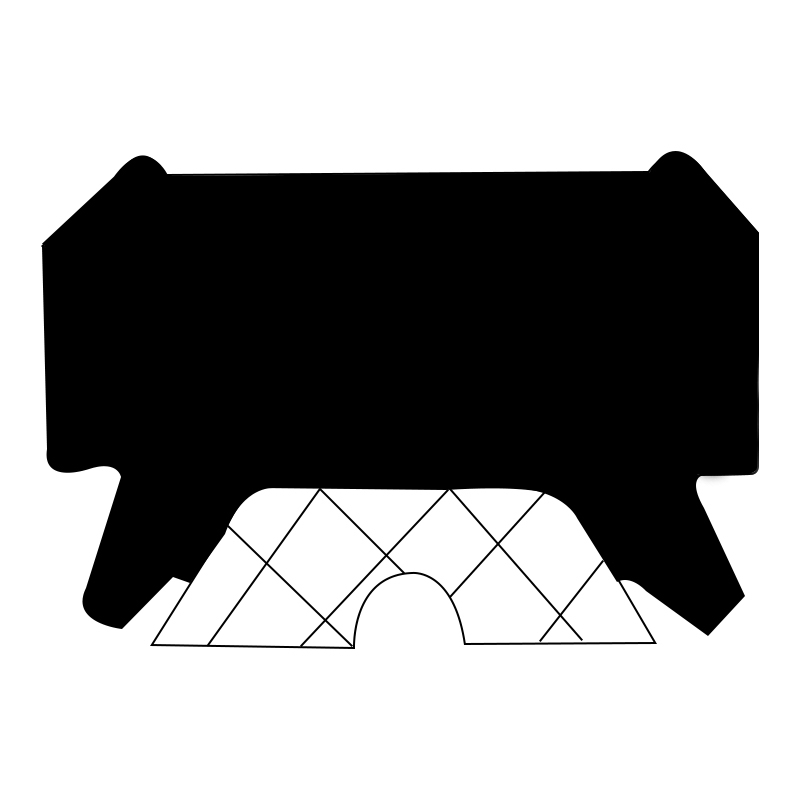

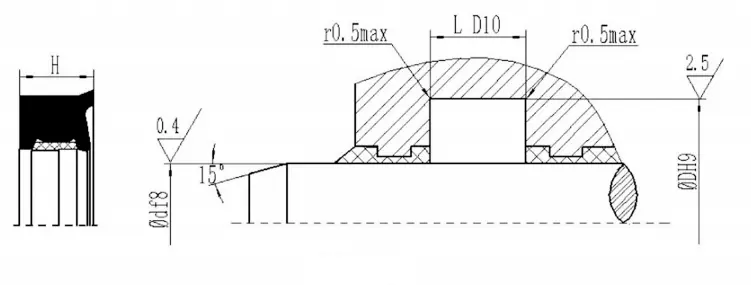

يتكون GTDI من المطاط الخاص على الشكل الخاص (أو البولي يوريثان) من حلقة ختم PTFE المعدلة ، ولديه خصائص الختم الجيد ، والحياة الطويلة ، والاحتكاك المنخفض ، وما إلى ذلك. يتكون TDMI من ختم جيد على شكله ، يتكون من حلقة ختم مملوءة بـ PTFE ، وحلقتين من الدعم البلاستيكي على شكل حرف L وقوة مرنة O-Ring ، ولديه خصائص الختم الجيدة ، والحياة الطويلة ، والاحتكاك المنخفض ، ولا زحف ، إلخ.

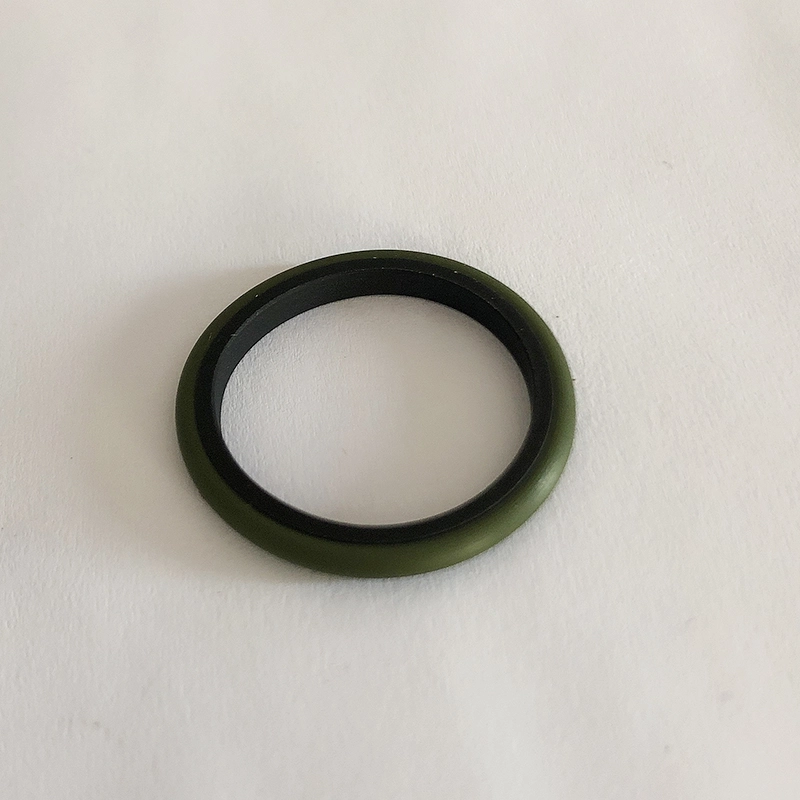

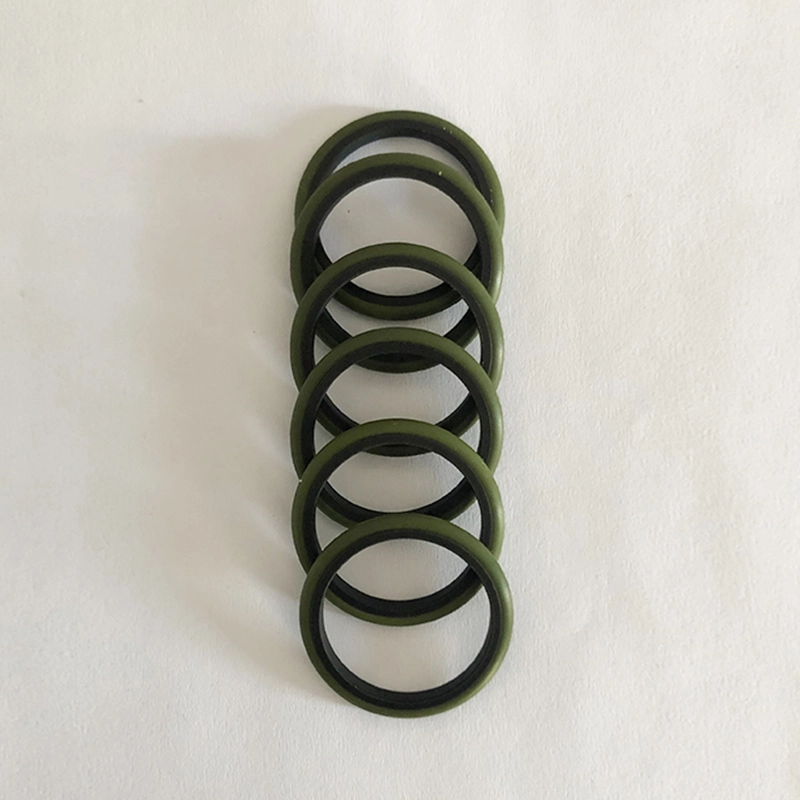

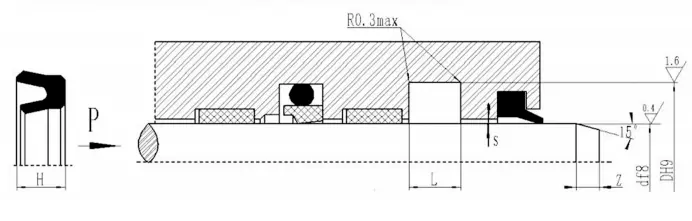

BD Type Sealing Ring عبارة عن ختم قضيب مكبس ، يستخدم بشكل أساسي لختم الغطائر وقضبان المكبس وآلات التزوير والمعدات الهيدروليكية لمعدات المشي. سمات:

1. غير حساس لأحمال الاهتزاز وذروات الضغط

2. القدرة الجيدة لمكافحة الانصهار

3. ختم أفضل تحت عدم وجود حمولة ودرجة حرارة منخفضة

4. مناسبة لظروف العمل القاسية

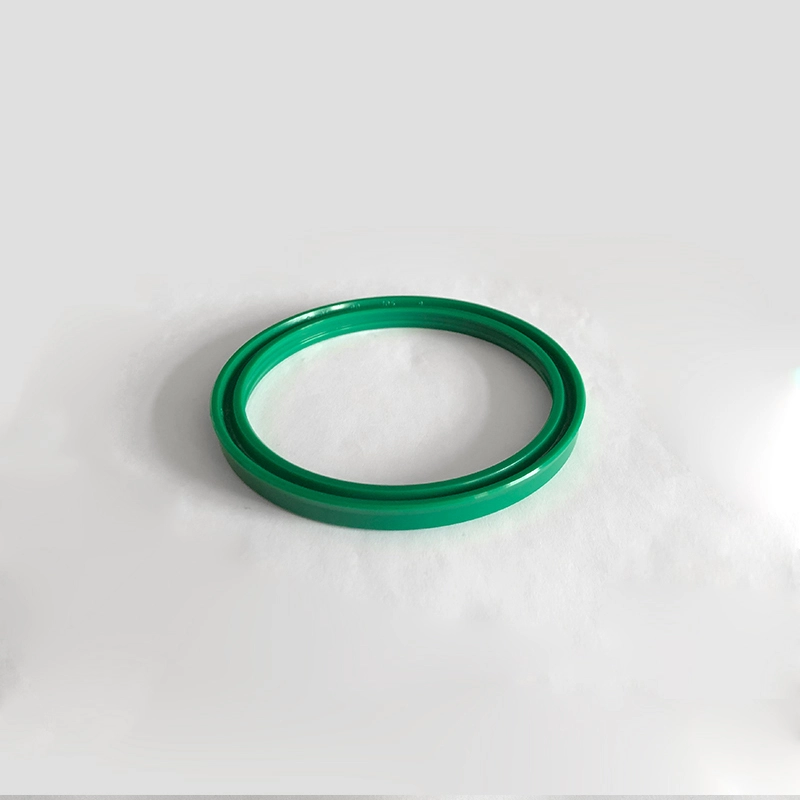

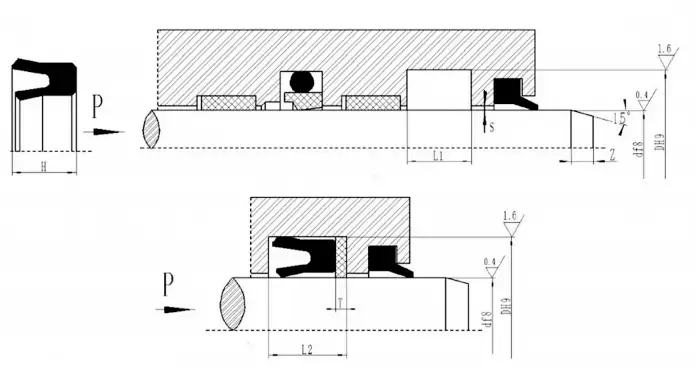

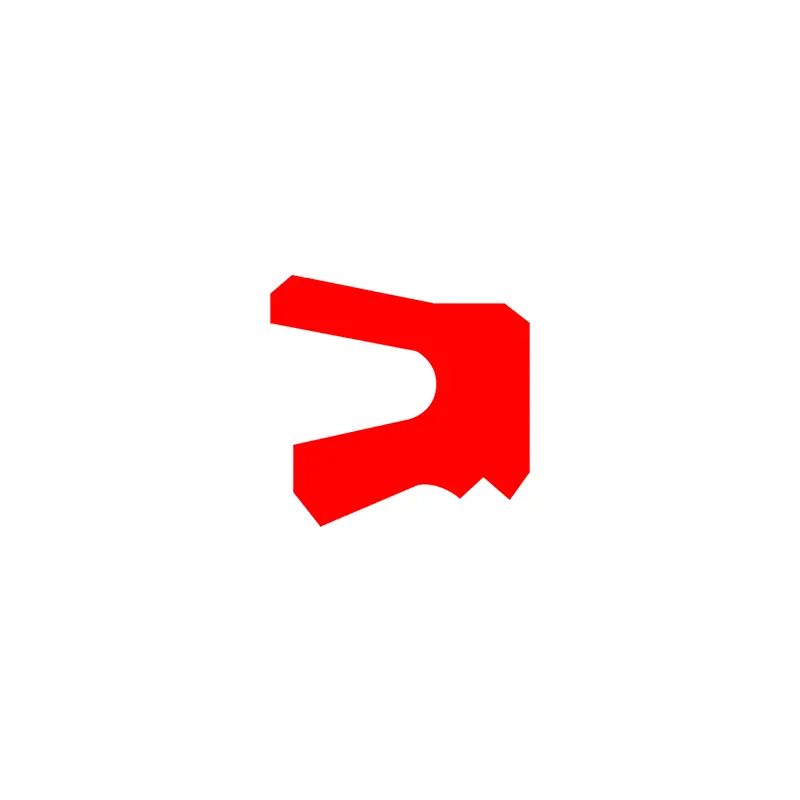

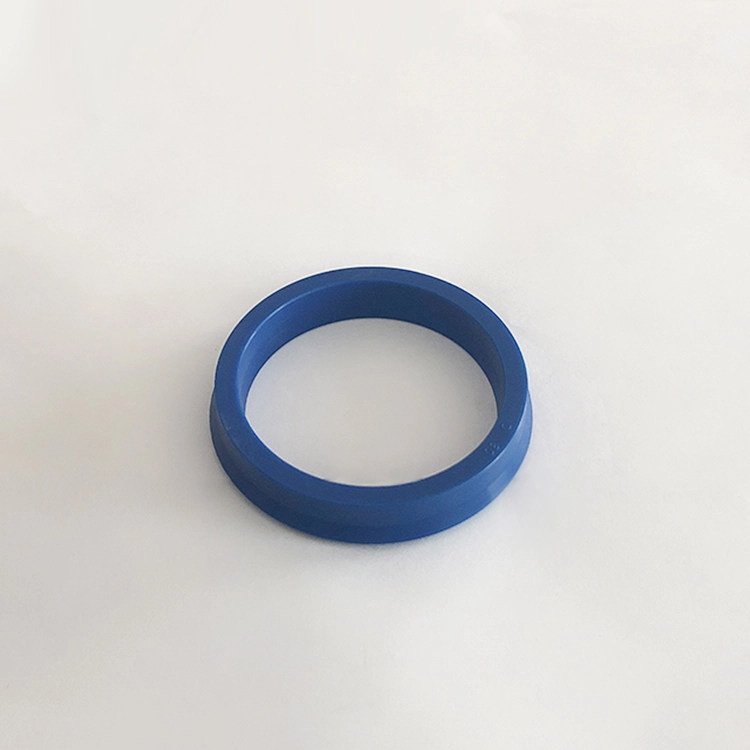

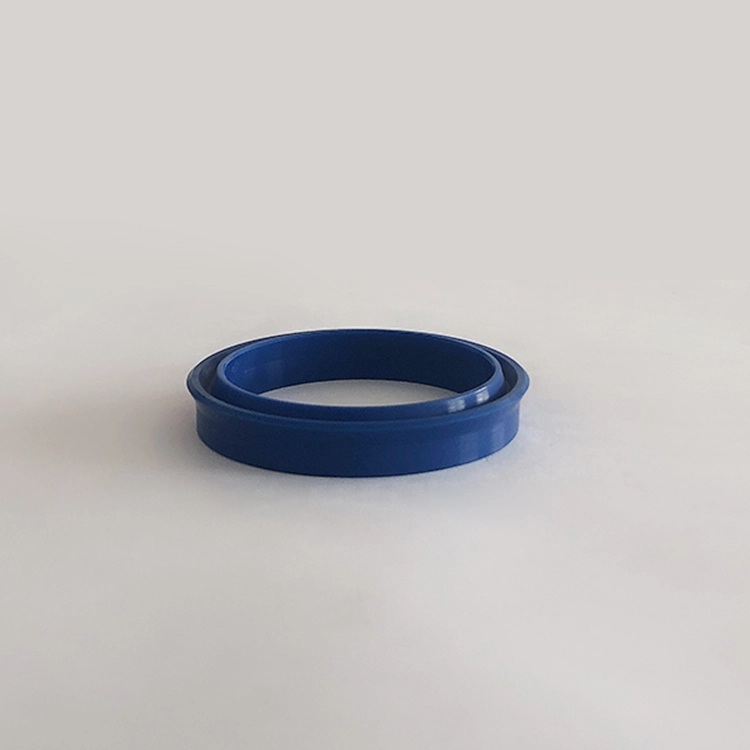

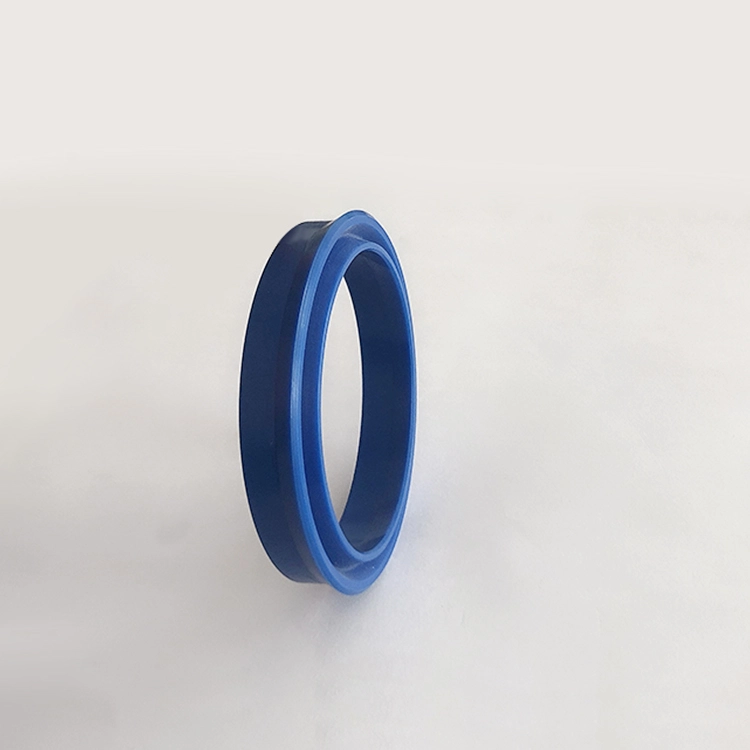

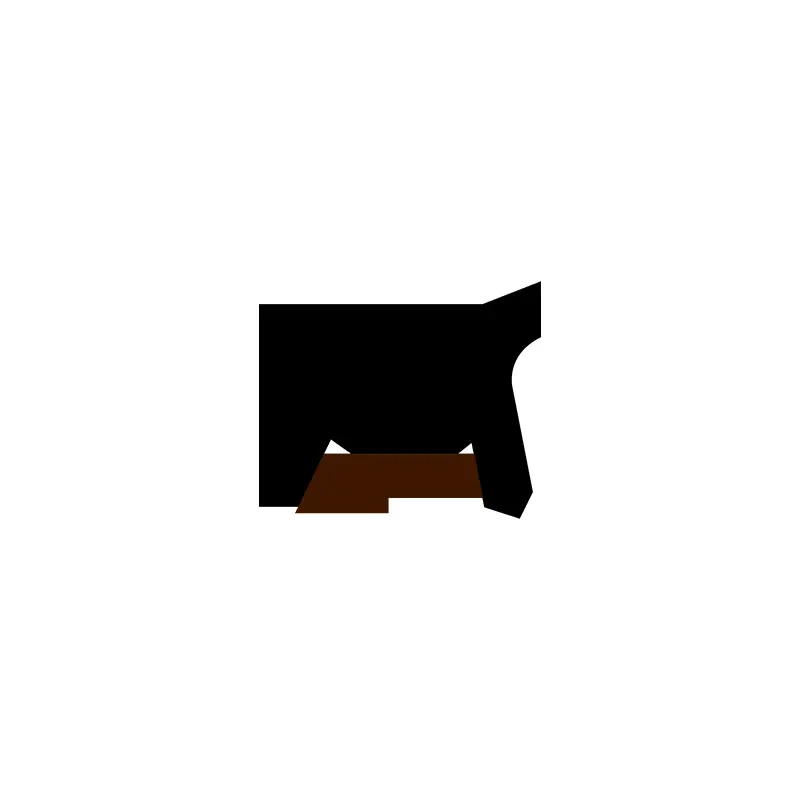

حلقة ختم نوع yxd للعمود عبارة عن ختم غير متماثل يستخدم خصيصًا على قضيب المكبس. إنه مناسب لختم حركة الترددية الهيدروليكية في اتجاه واحد ولديه أداء جيد لختم. عند استخدامها تحت 12 ~ 32MPa ، يلزم وجود حلقة الاحتفاظ في الكعب. يتوافق الأخدود مع معيار JB/ZQ4265-97. خصائصها:

1. ينطبق على الأحمال الضوئية والأحمال المتوسطة ؛

2. أداء ختم جيد لكل من الأختام ذات الضغط العالي والضغط المنخفض ؛

3. تتوفر مجموعة متنوعة من المواد ، وأداء المقاومة المتوسطة أكثر شمولاً ؛

4. بنية بسيطة وسهولة التثبيت والصيانة.

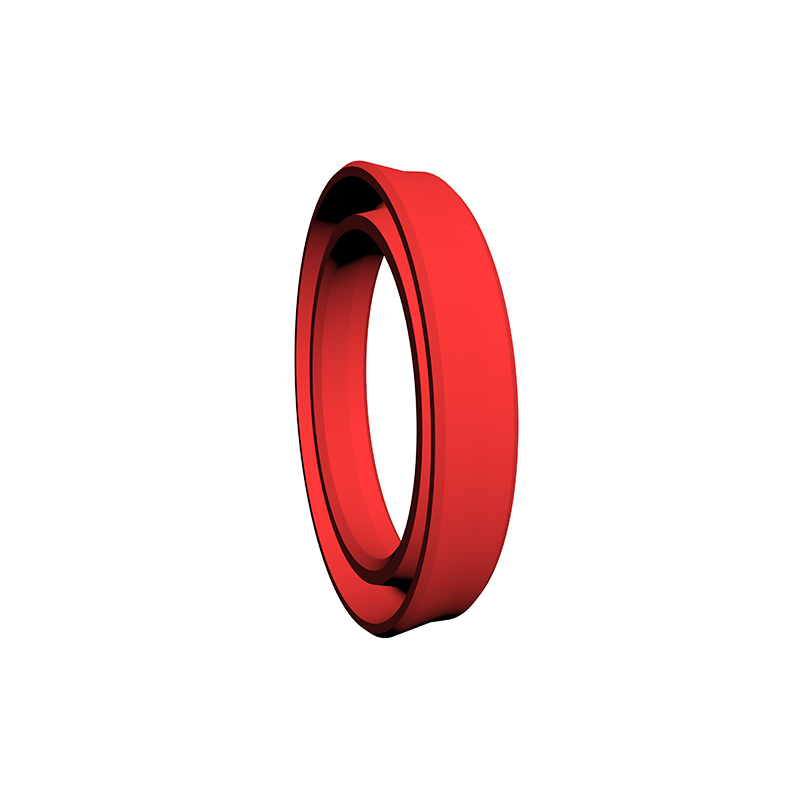

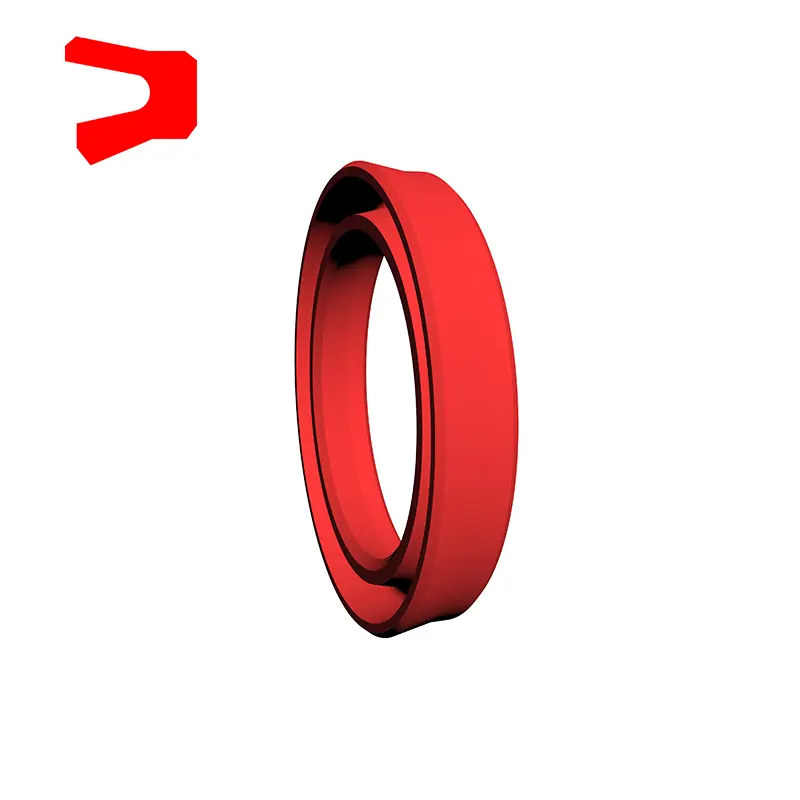

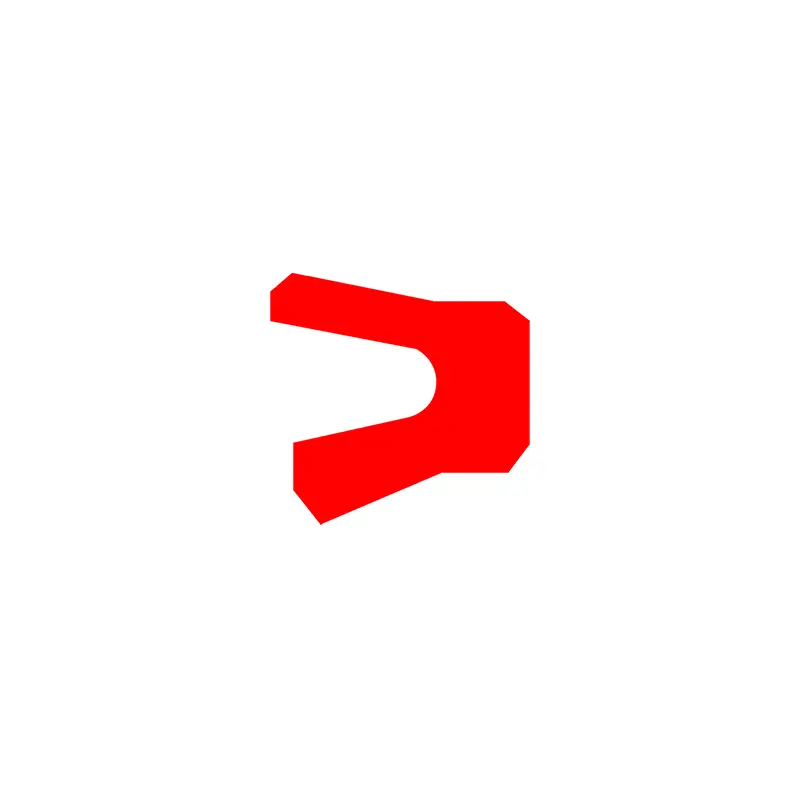

RCUR SEAL RING عبارة عن ختم غير متماثل يستخدم خصيصًا على قضيب المكبس ، وهو مناسب للختم في اتجاه واحد للحركة المتبادلة الهيدروليكية ، مع أداء ختم جيد. يتوافق الأخدود مع ISO5597 معيار. يتم استخدامه كختم مساعد في نظام الختم. خصائصها:

1. أداء ختم ثابت وديناميكي جيد ؛

2. قدرة استرداد الزيت المتبقية القوية في ظل الظروف الديناميكية ؛

3. بنية بسيطة وسهولة التثبيت والصيانة.

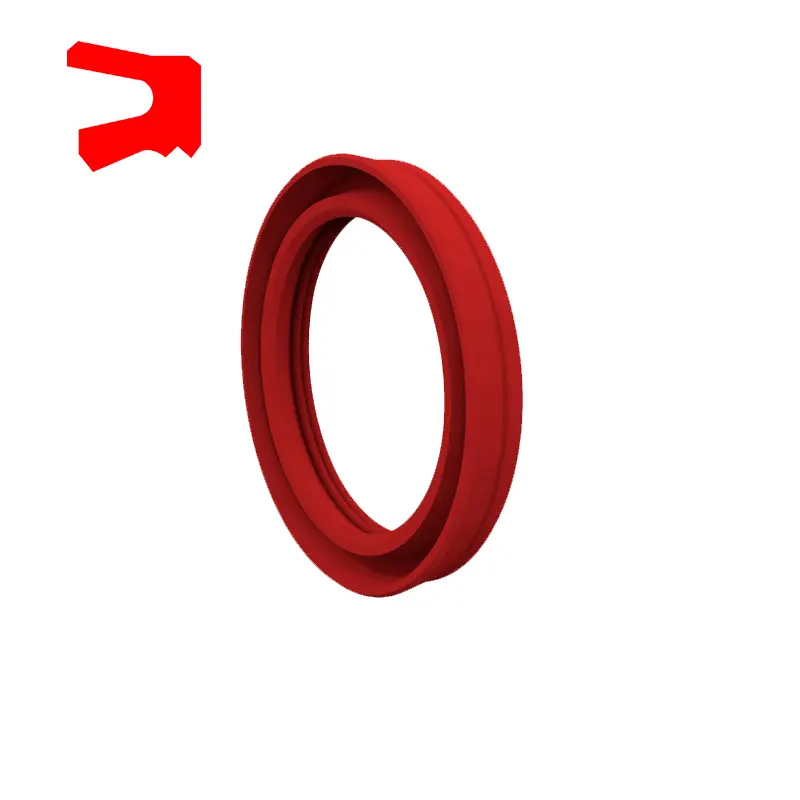

RCUSR Seal Ring عبارة عن ختم غير متماثل يستخدم خصيصًا على قضيب المكبس ، مع شفة مساعدة على الجانب الداخلي من حلقة الختم. إنه مناسب لختم حركة الترددية الهيدروليكية في اتجاه واحد ولديه أداء جيد لختم. يتوافق الأخدود مع ISO5597 معيار. يمكن استخدامه بمفرده أو كختم إضافي في نظام الختم. خصائصها:

1. أداء ختم ثابت وديناميكي جيد ؛

2. احتكاك منخفض ، حركة ناعمة ، قدرة قوية على استرداد الزيت في ظل الظروف الديناميكية ؛

3. بنية بسيطة وسهولة التثبيت والصيانة.

ميزات وتطبيقات المنتج:

اختيار المواد

1. يمكن تحديد مواد الدعم O-Ring: R01 Nitrile Rubber (NBR) ، RO2 FluororUbber (FKM) ، إلخ.

2. مواد الختم الخاتمة: PTFE2 ، PTFE3 ، PTFE4 ، PU ، إلخ.

RC15 اختيار المواد

1. مادة حلقة الضغط: polytetrafluoroethylene ، قطعة قماش النتريل ، قماش فلوروروببر ، النايلون ، البولي أكسيمي ميثيلين

2. مادة الخامسة: polytetrafluoroethylene ، مطاط النتريل ، قطعة قماش النتريل ، فلوروروببر ، قماش فلوروروببر ، البولي يوريثان

3. دعم المادة الدائرية: قطعة قماش النتريل ، قماش فلوروروببر ، النايلون ، البولي أكسيمي ميثيلين ، بوليتيتابلورو إيثيلين

اختيار المواد RCUR البولي يوريثان (PU)

مثال طلب ：

طلب نموذج RC11-40X55.1X6.3-PTFE3-R01

طلب نموذج RC11-B-40x55.1x6.3-PTFE3-R02

قطر القشرة النموذجية X Groove Diameter X Groove Width PTFE3 Materive PTFE Code R01 ، R02-O Ring Code

طراز الطلب RC12-40X55X7.5-PTFE3-R01

طراز قطر قطر X أخدود قطر X الأخدود عرض Tetrafluoroethylen

طراز الطلب RC13-80-PTFE3-R01 أو SPNC-80-PTFE3-R01

RC13/SPNC-MODEL 80 عمود القطر D PTFE3-PTFE رمز المواد R01-O-RING

طراز الطلب RC14-80-PTFE3-R01

RC14-MODEL 80 SHAFT DIMETER D PTFE3-PTFE CODE R01-O-RING CODE

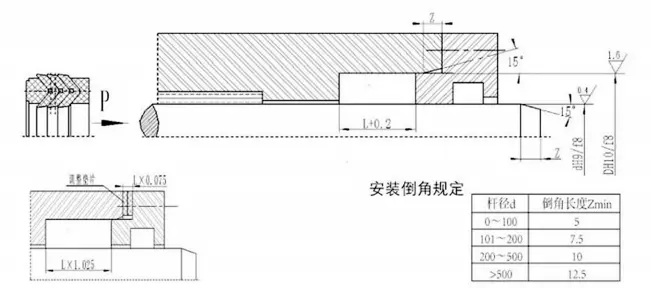

RC15

مثال طلب RC15-A-40X55X22.5RC15-A-MODEL DXDXL اللوائح تشجيع التثبيت

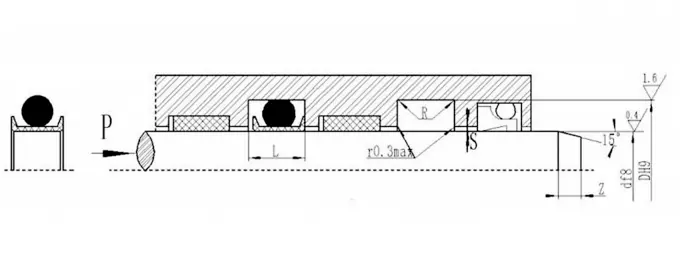

يمكن أن يحقق الختم المشترك على شكل V أفضل حالة من الختم والاحتكاك عن طريق ضبط الحجم المحوري للحشية. يمكن تمديد التآكل الأولي بعد التشغيل على المدى الطويل عن طريق ضبط الحجم المحوري. يوصى بتصميم الحجم المحوري القابل للتعديل لتجويف الختم ليكون 1.025L ، وكمية التعديل هي 7.5 ٪ لتر.

SPN

طراز الطلب SPN-D*D*L-PTFE3-R01 قطر قضيب*قطر الأخدود السفلي*عرض الأخدود

SPN Model PTFE3 Materive Material Material Code R01-Rectangular Ring Code

RC17

طراز الطلب RC17-D*D*L-PTFE3-R01 قطر قضيب*قطر الأخدود*عرض الأخدود

GTD

TDMI

GGDI

دينار بحريني

طراز الطلب BD40*55*11.4 قطر قضيب × قطر الأخدود × ارتفاع الختم

yxd

طراز الطلب yxd63x75x14 -r01 قطر قضيب × أخدود قطر × ارتفاع الختم - رمز المادة

rcur

طراز طلب RCUR63x73 × 10 قطر قضيب × قطر الأخدود × ارتفاع الختم

طراز طلب RCUSR63x73x6 قطر قضيب × قطر الأخدود × ارتفاع الختم
