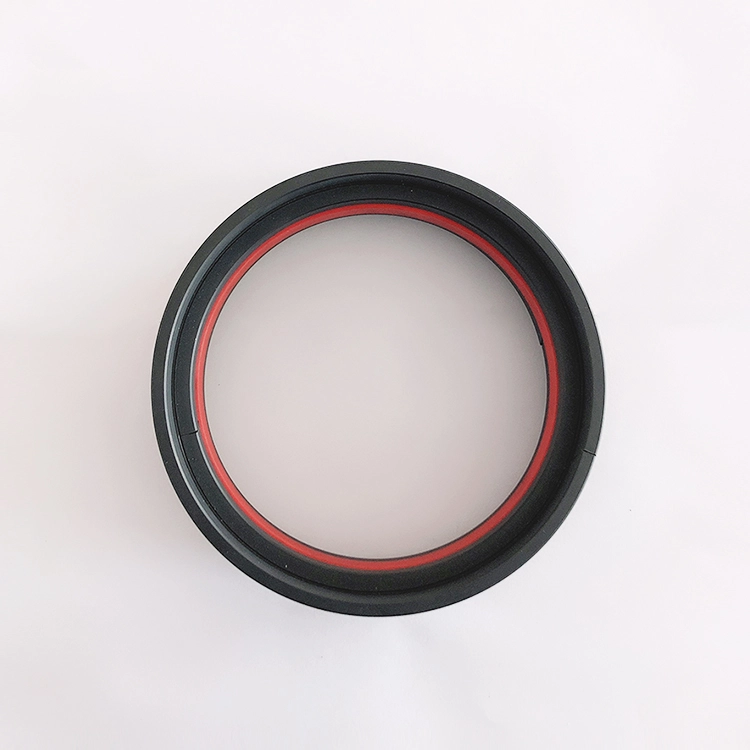

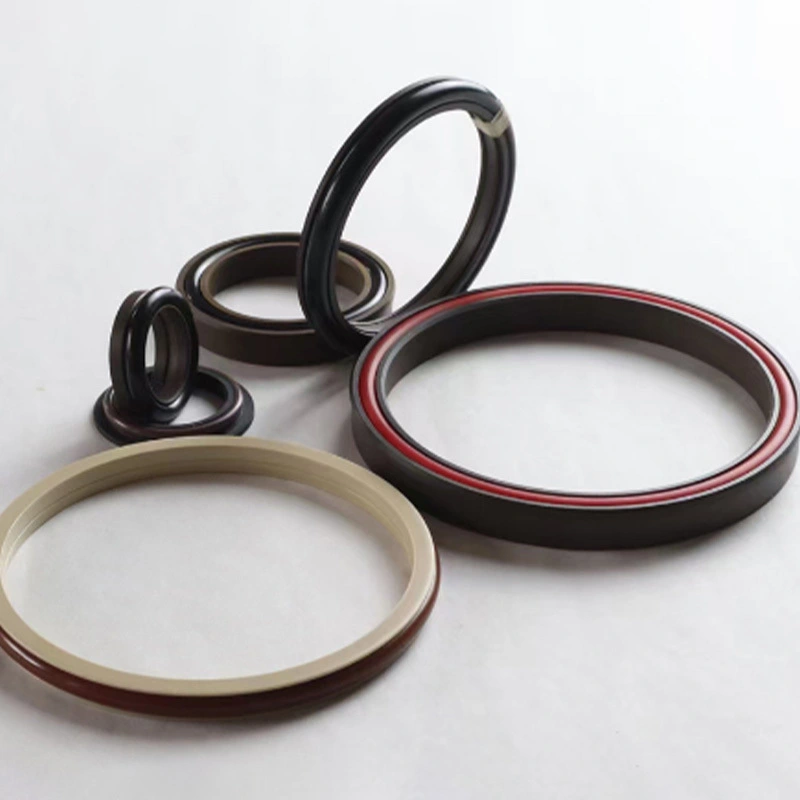

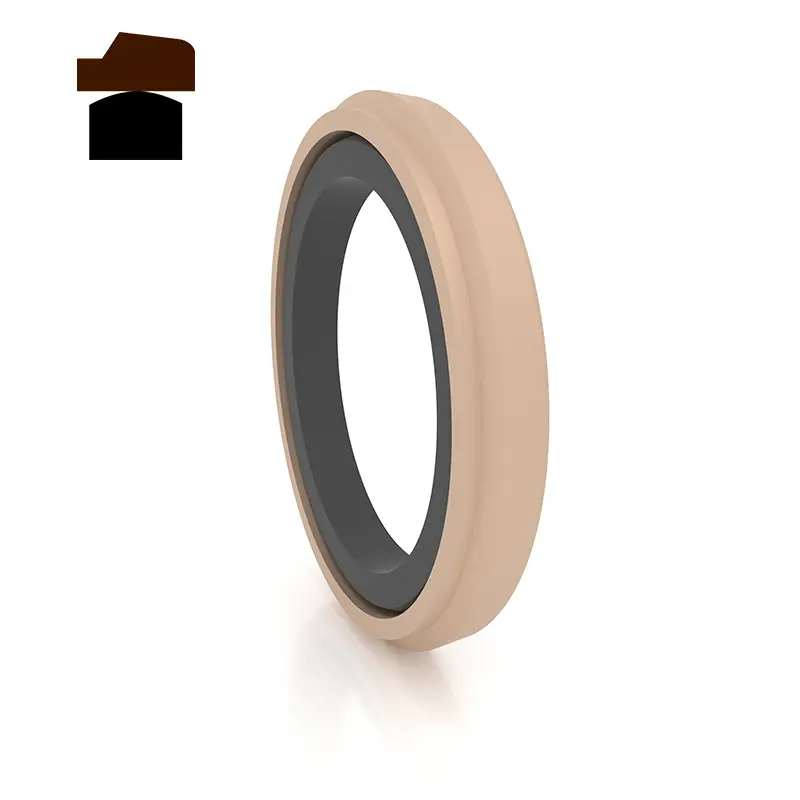

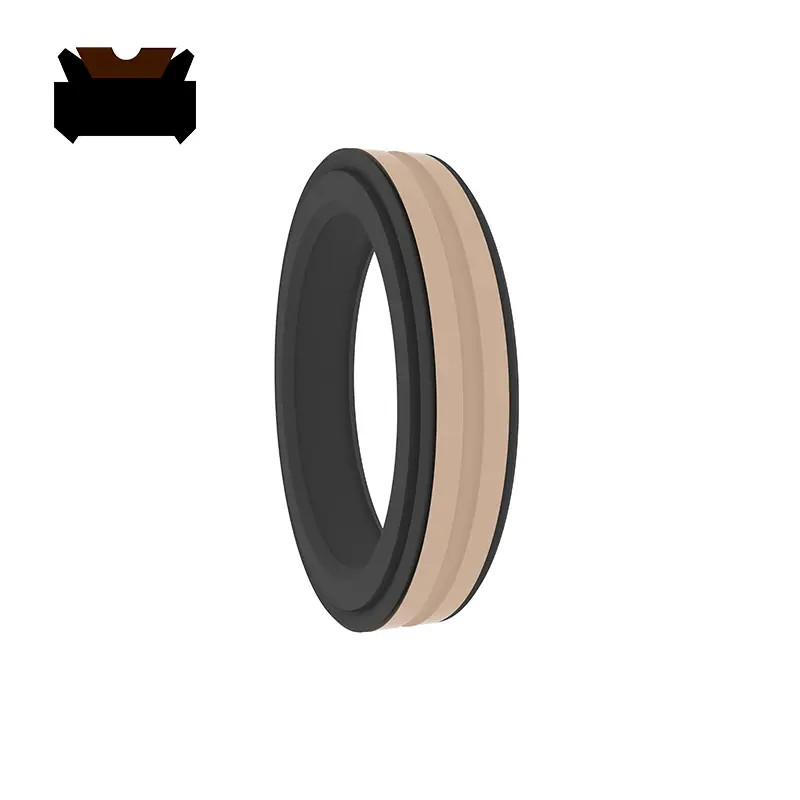

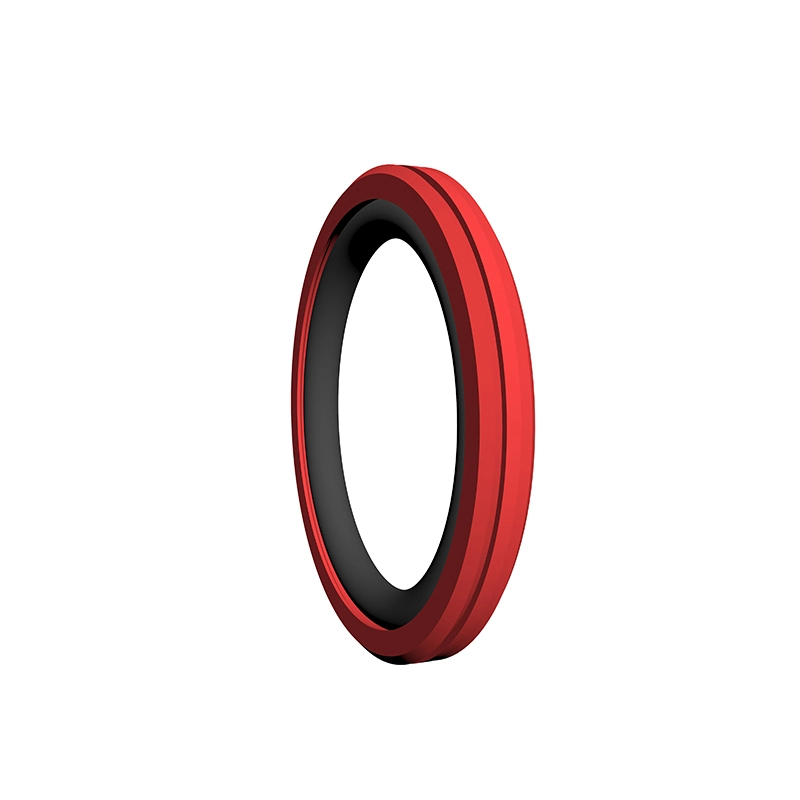

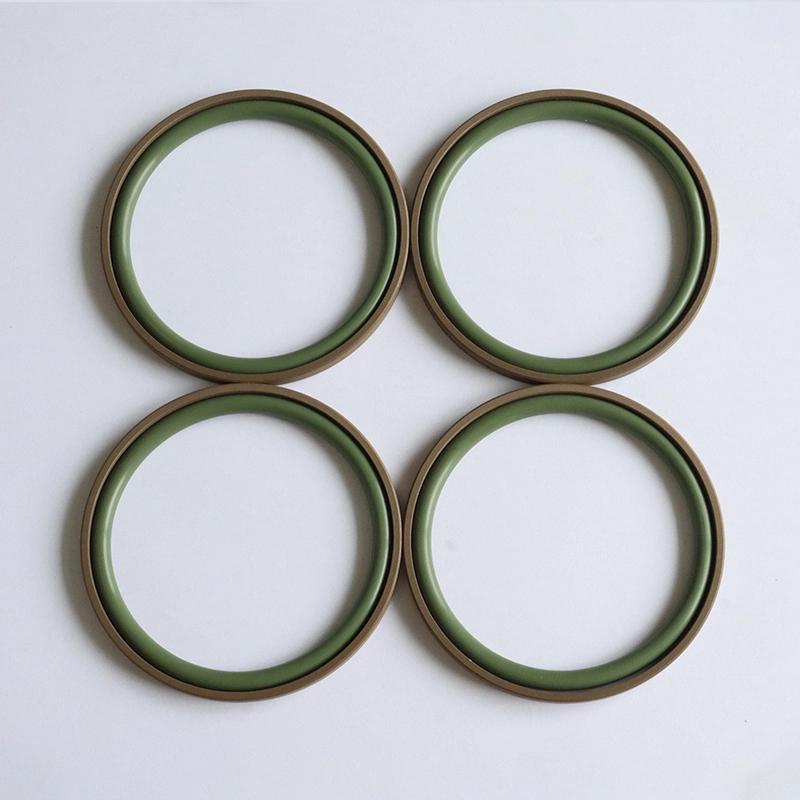

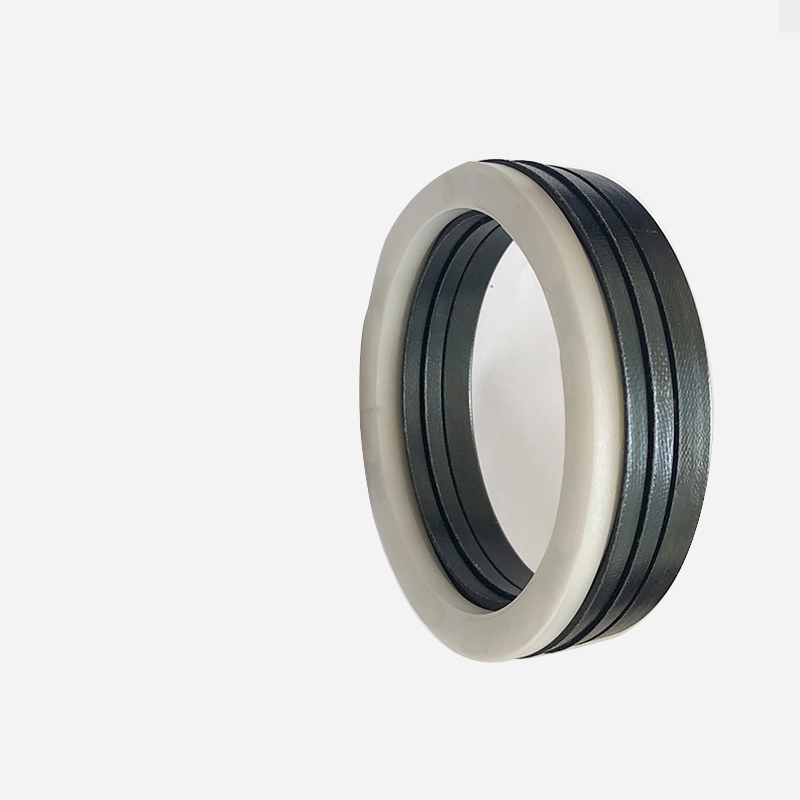

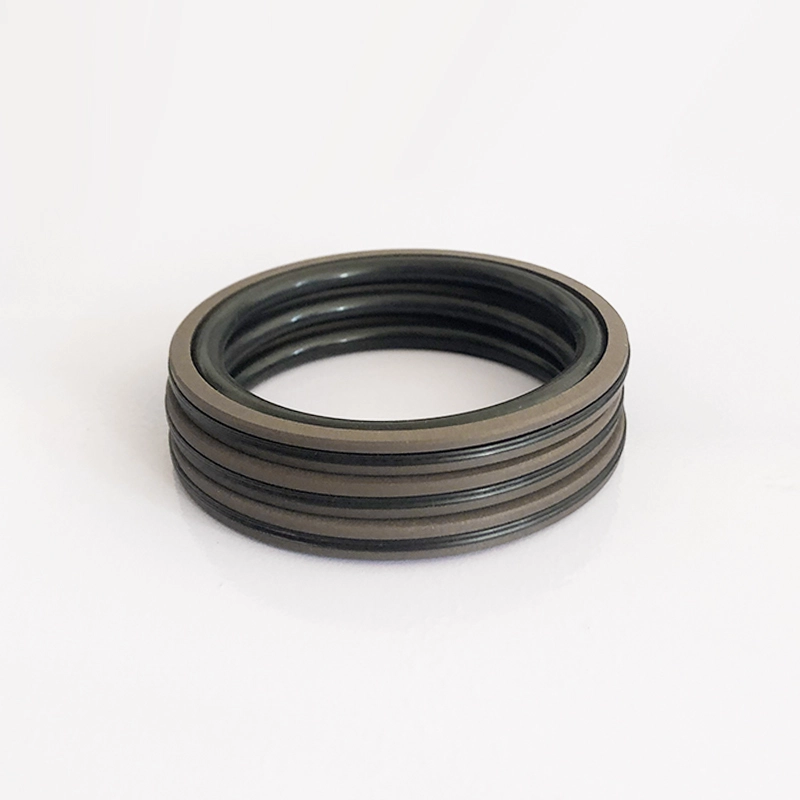

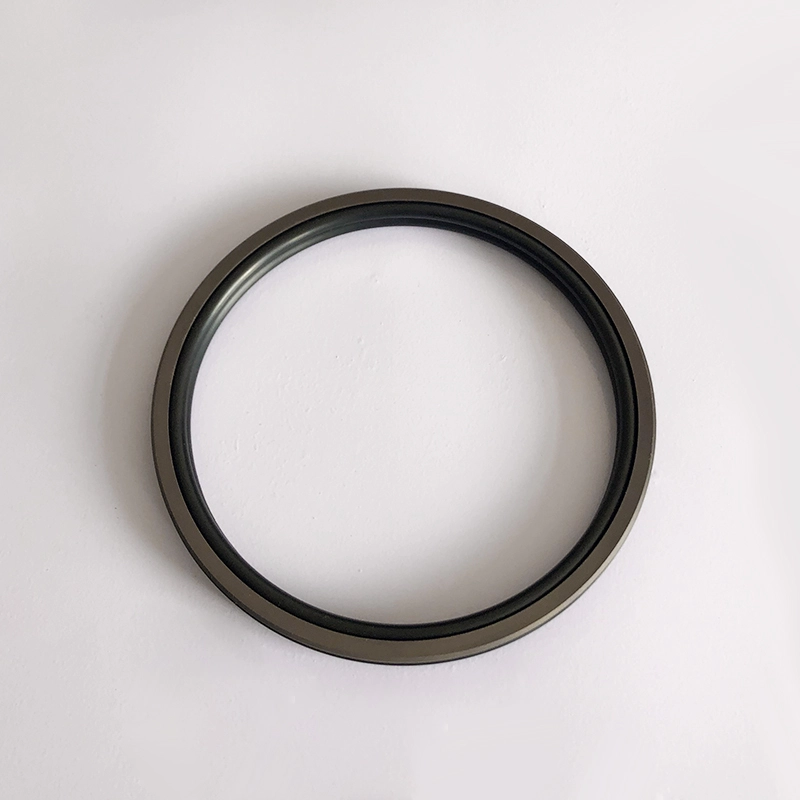

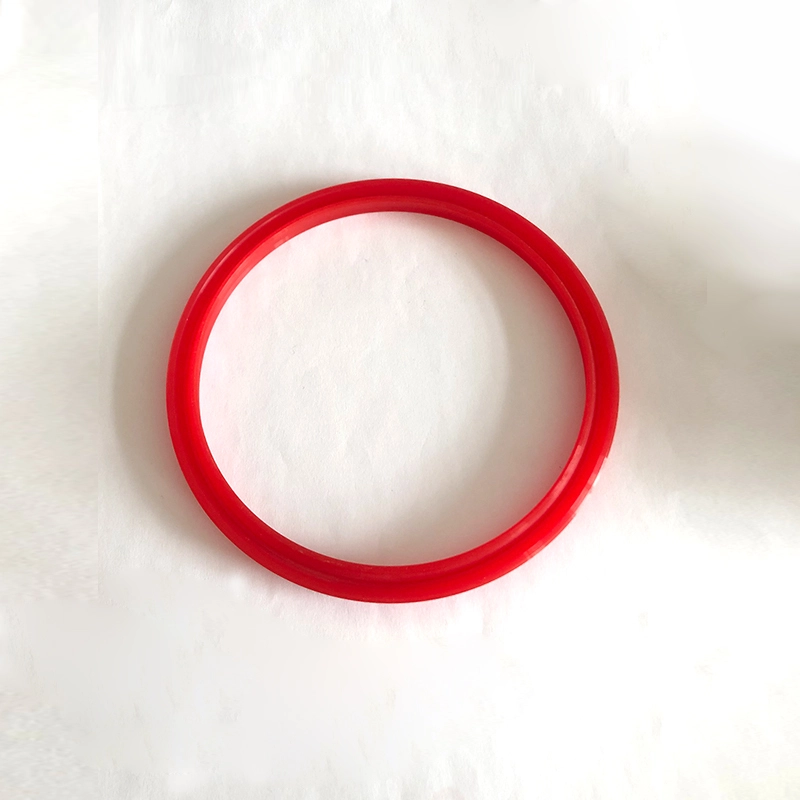

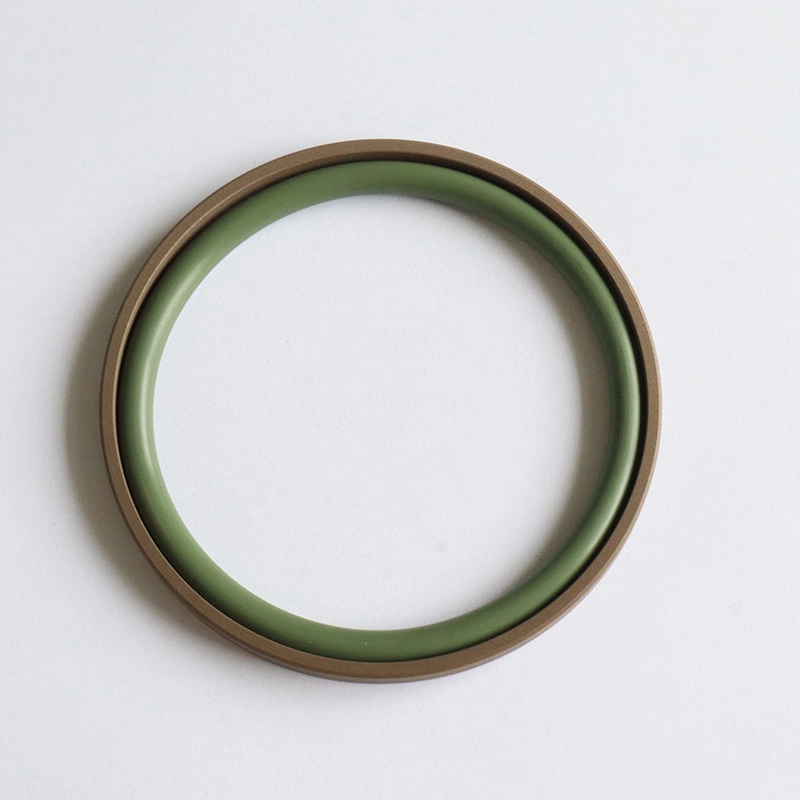

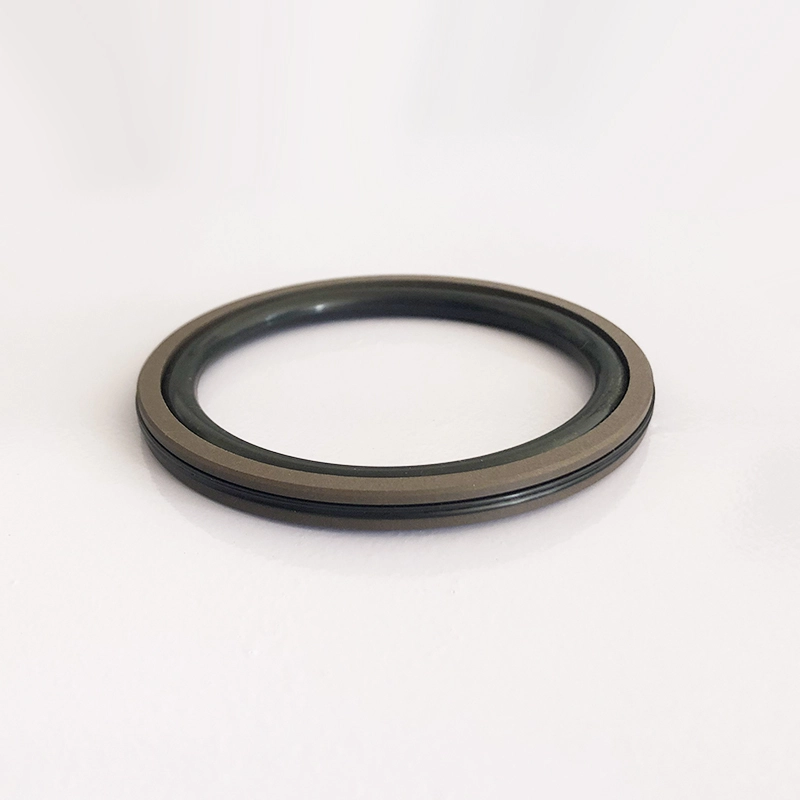

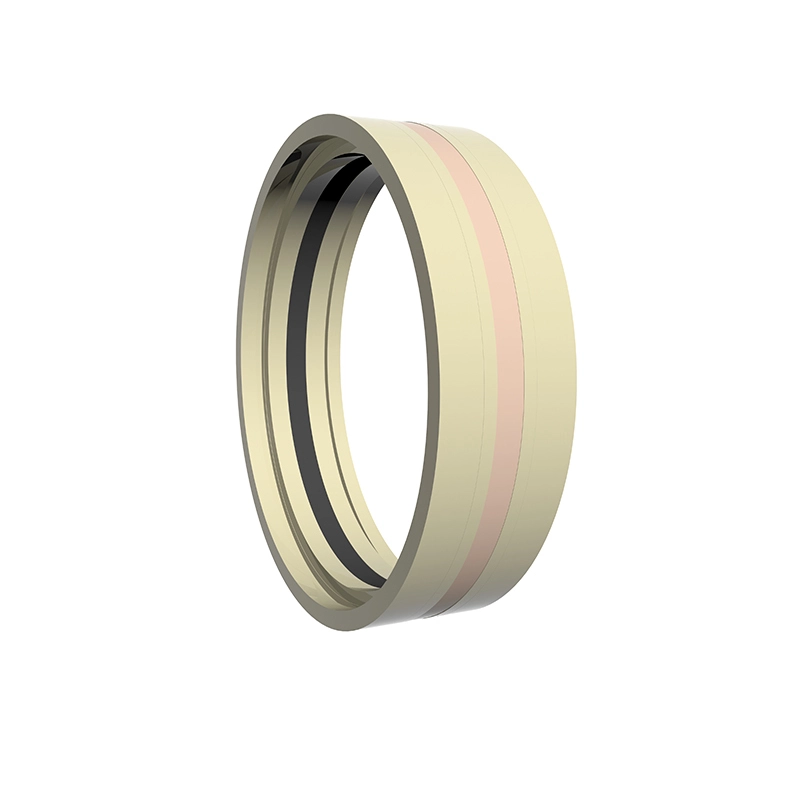

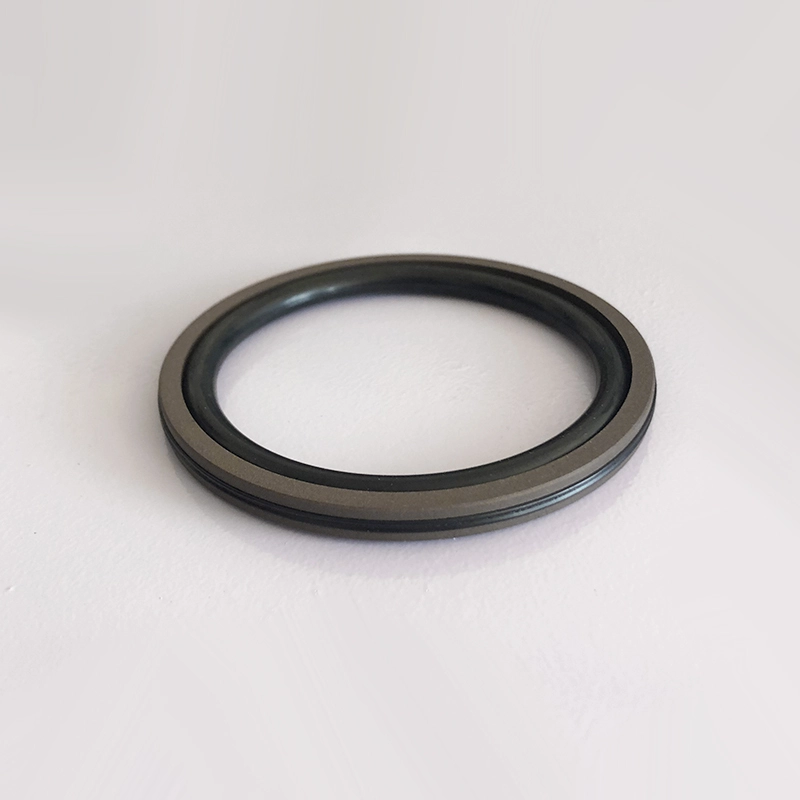

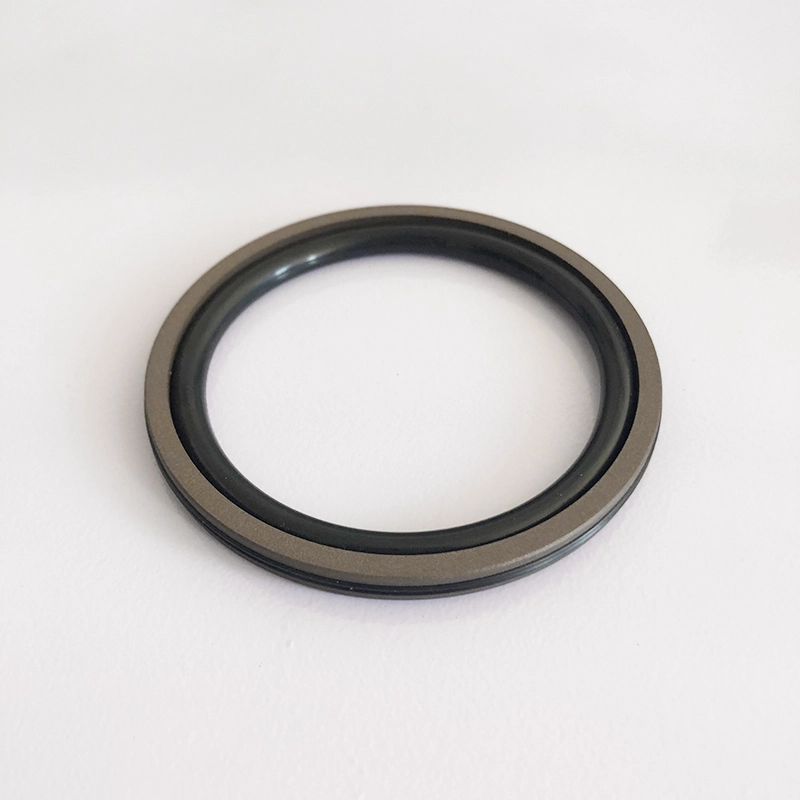

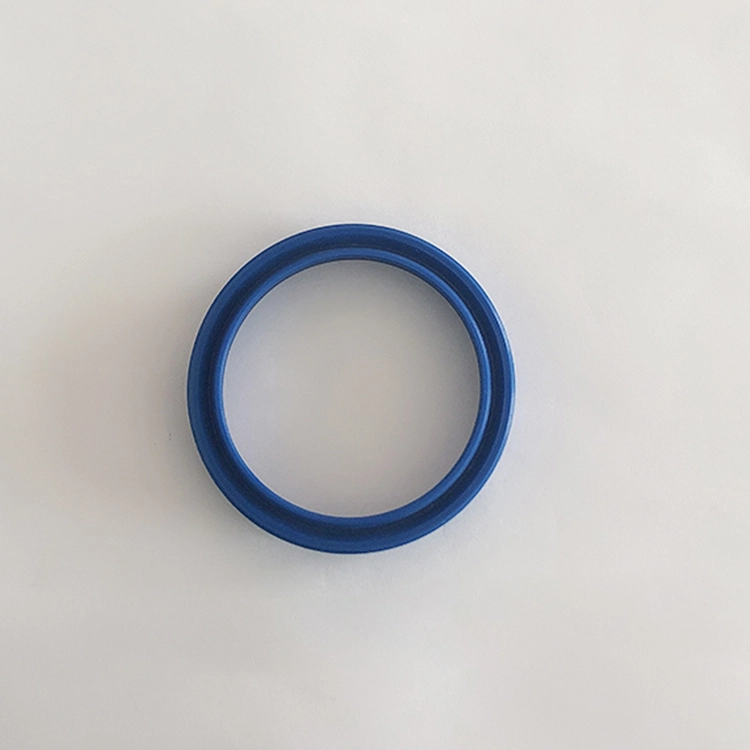

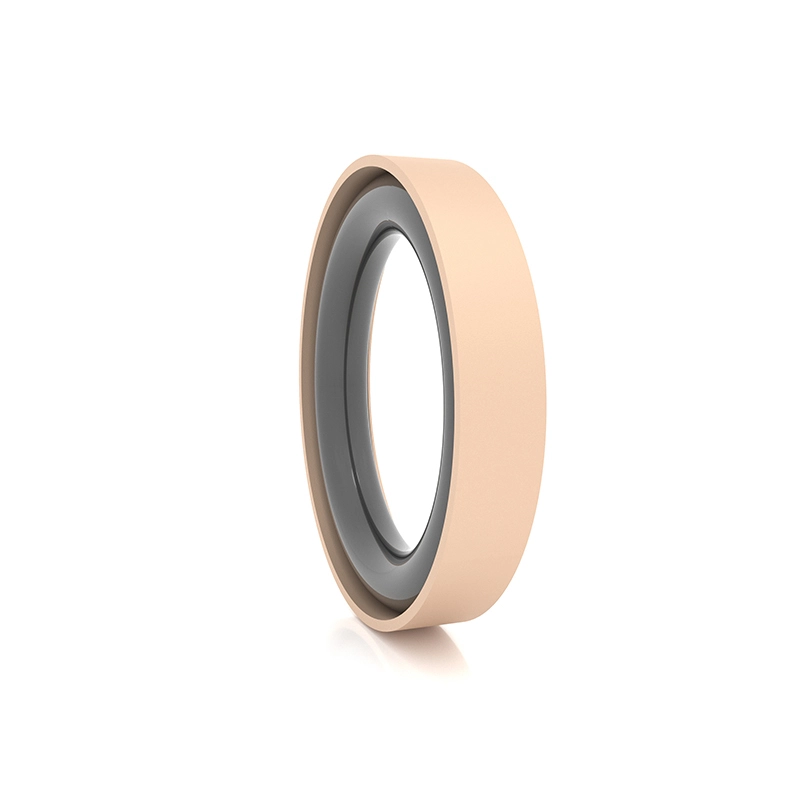

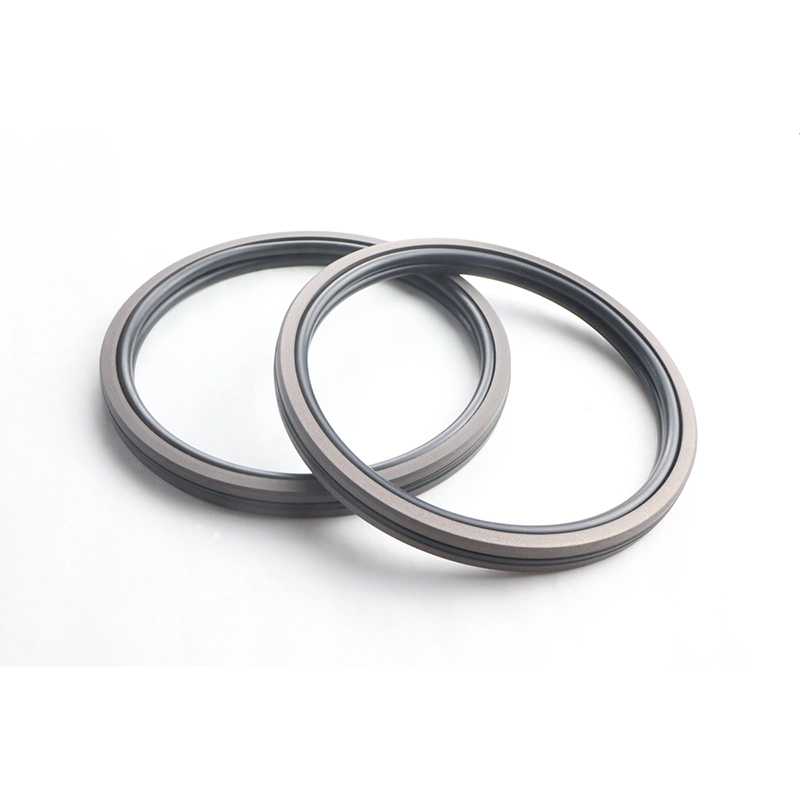

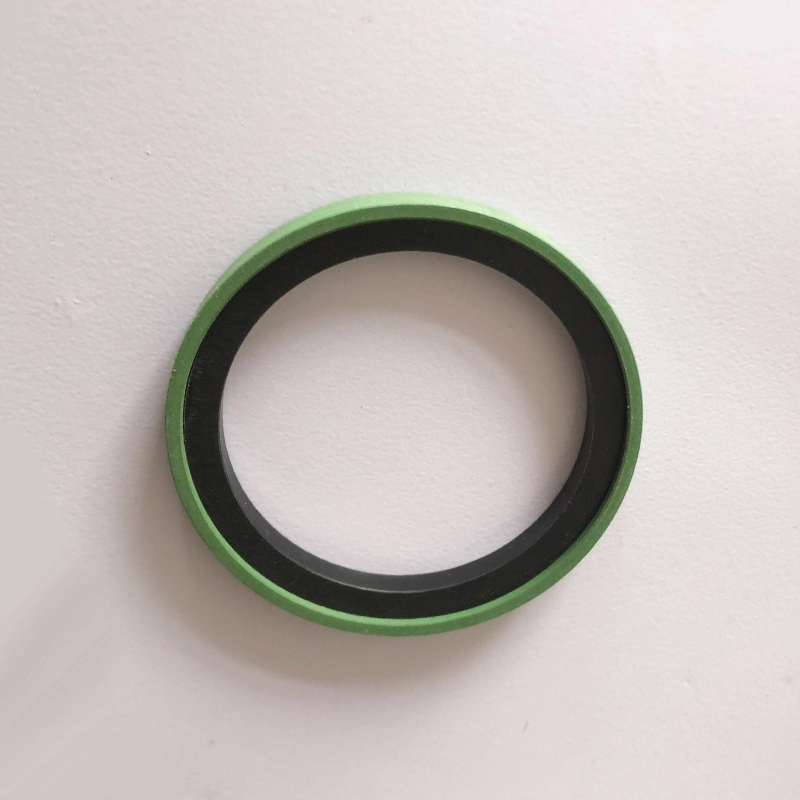

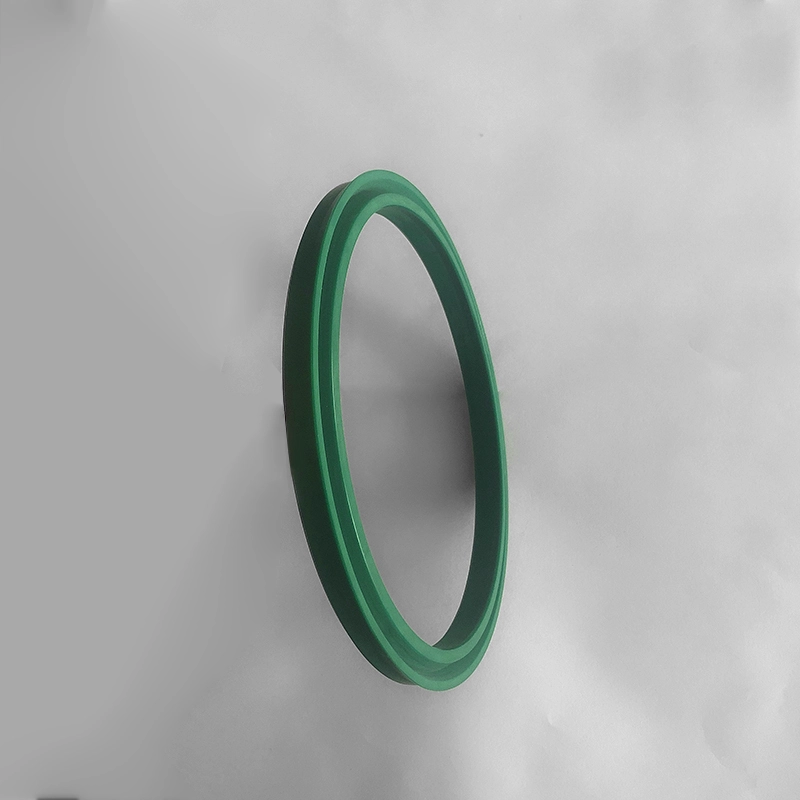

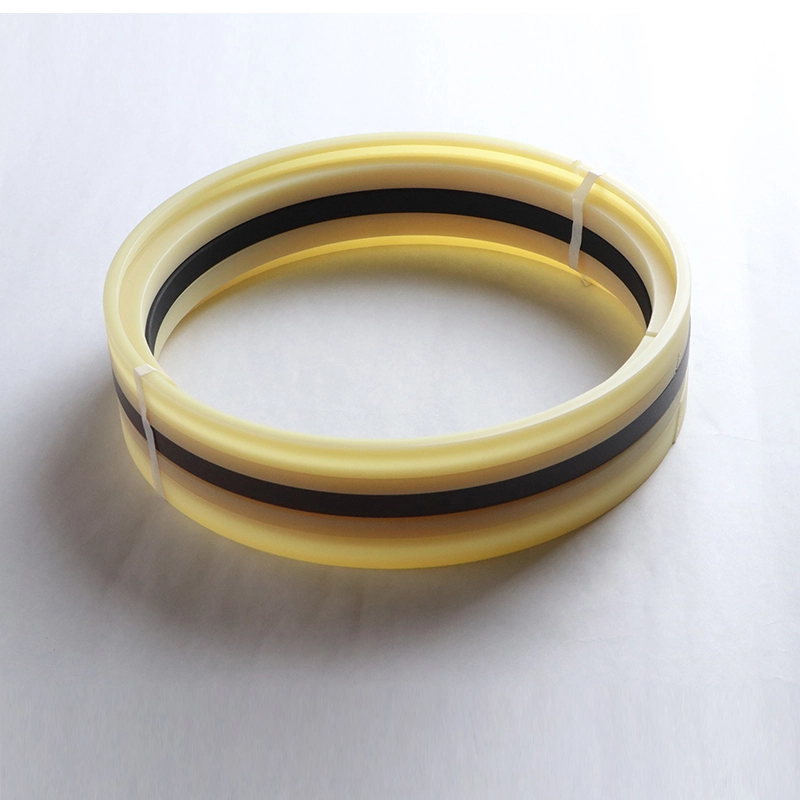

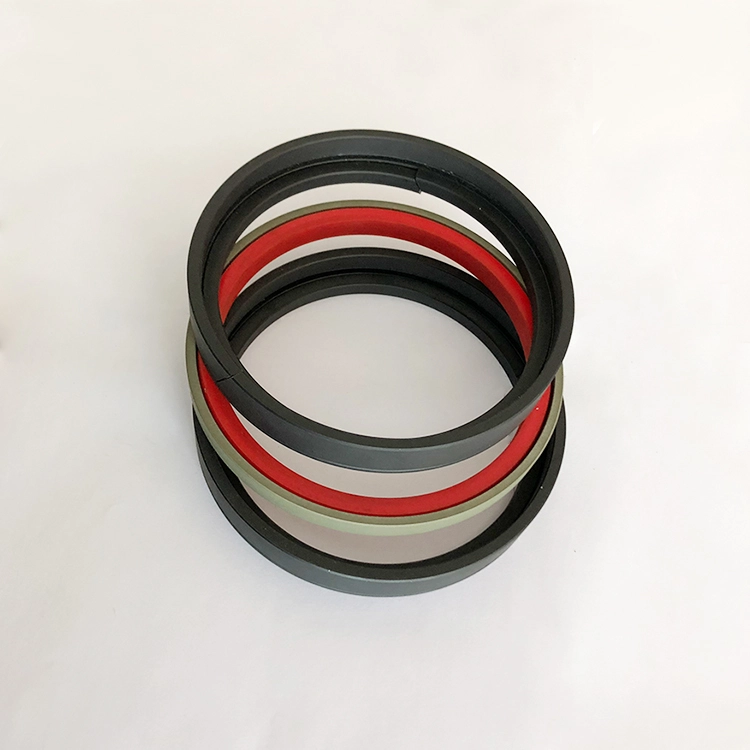

الأختام الهيدروليكية لثقوب المكبس ، في مصنعنا ومركز البحث والتطوير ، هناك نماذج وأنواع تقسيم ، لكل منها خصائصها الخاصة ، لكننا حققنا مراقبة صارمة للجودة.

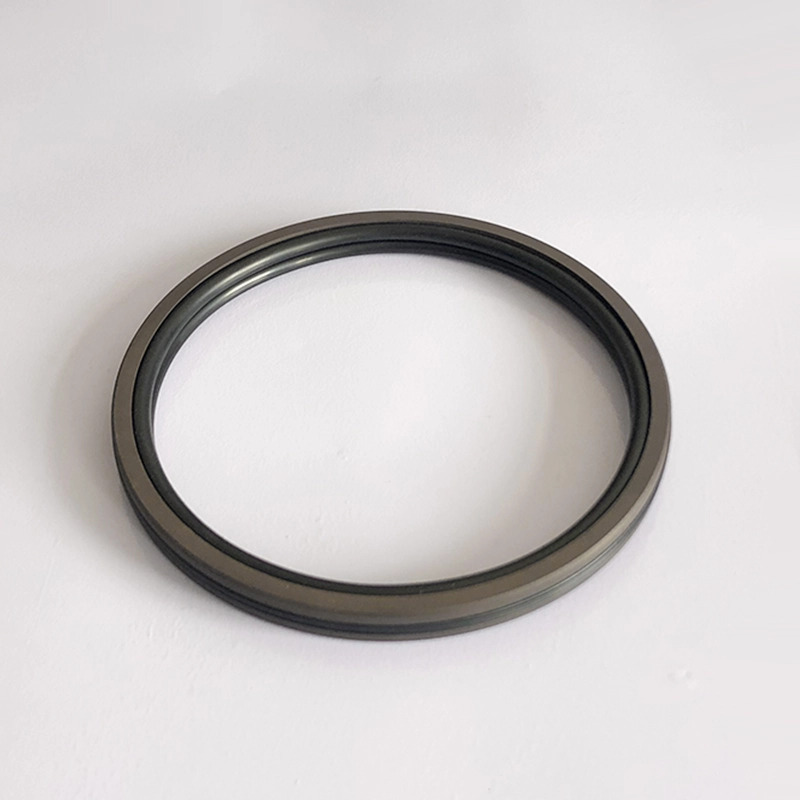

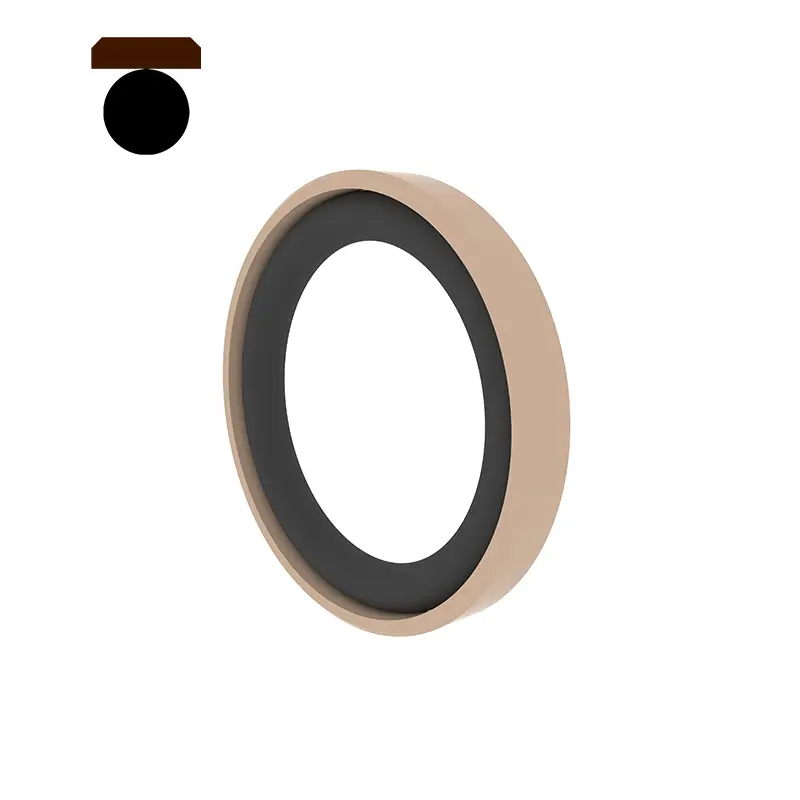

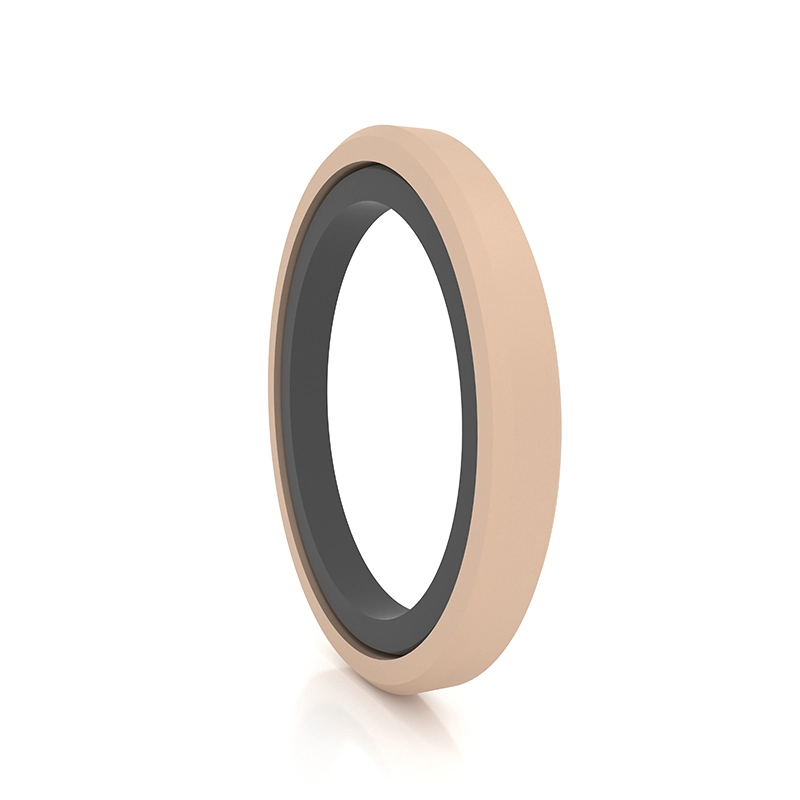

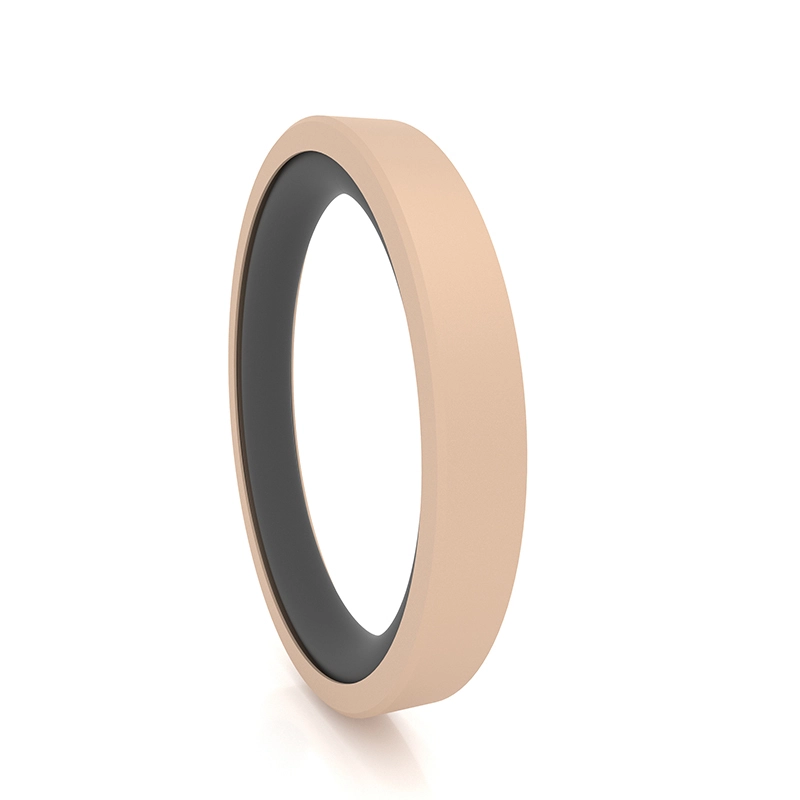

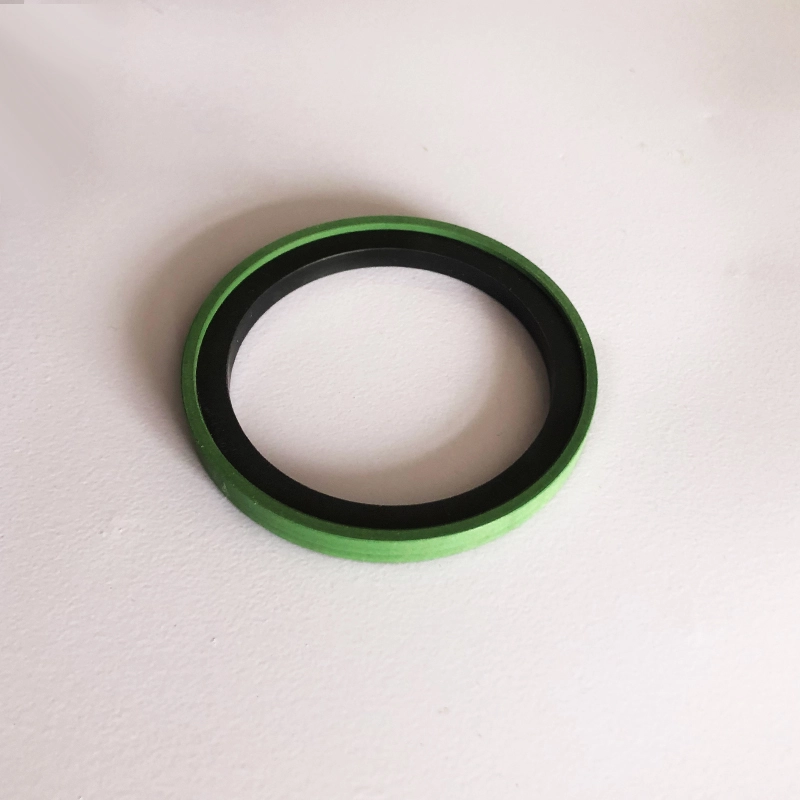

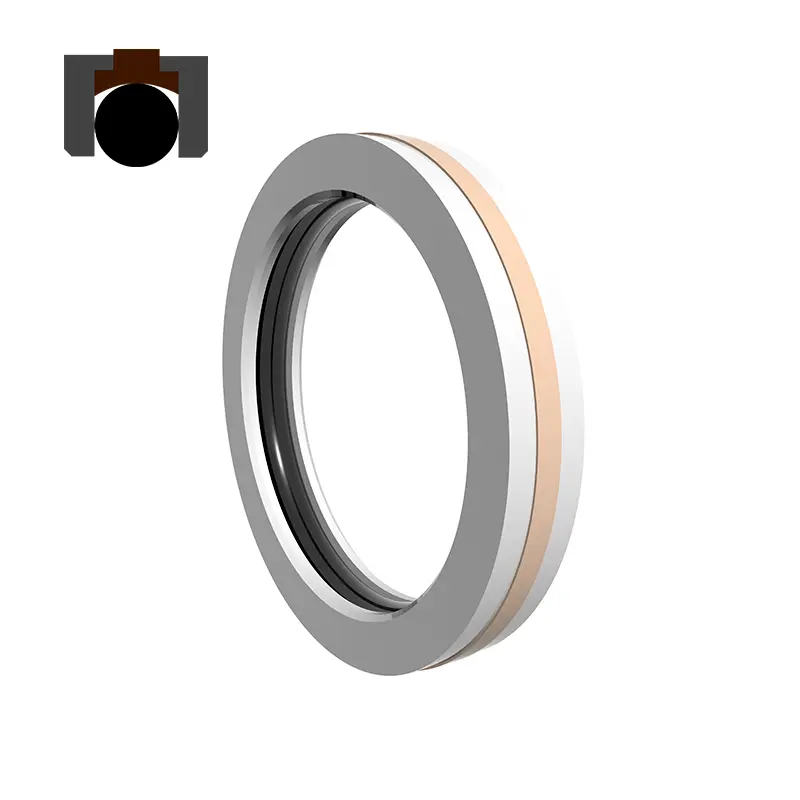

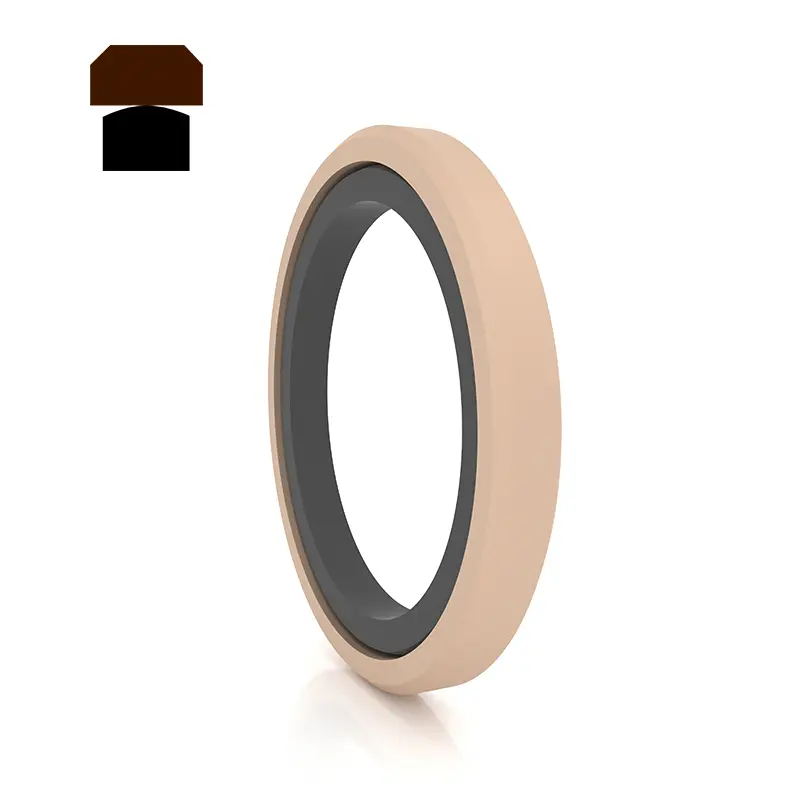

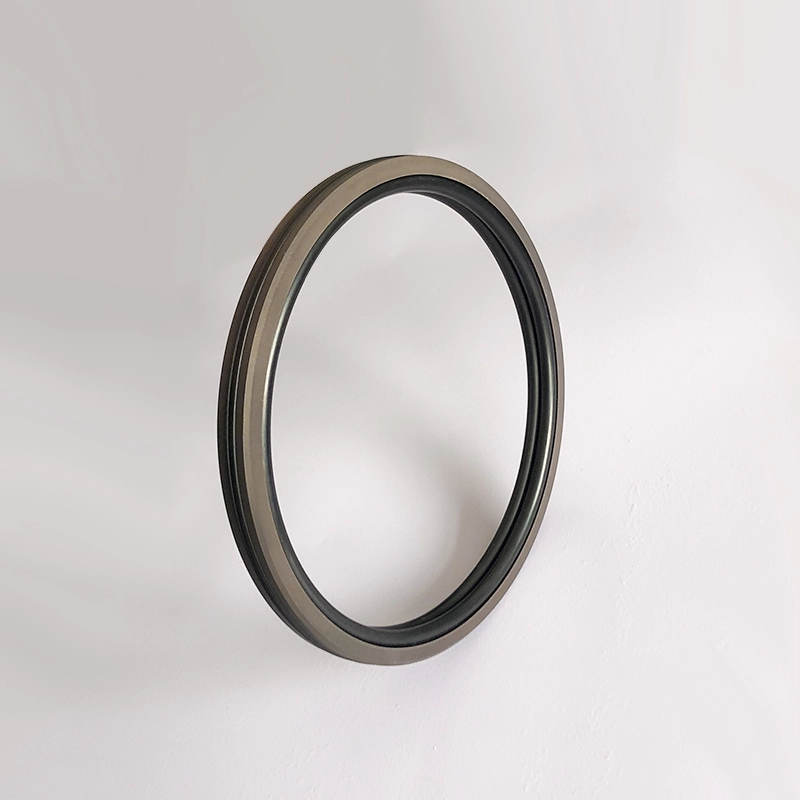

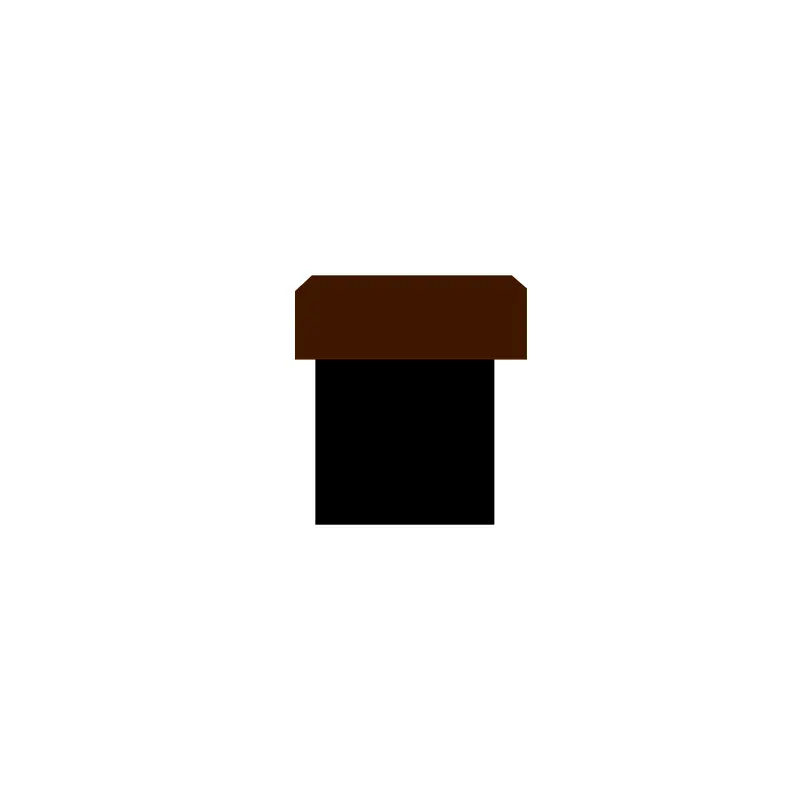

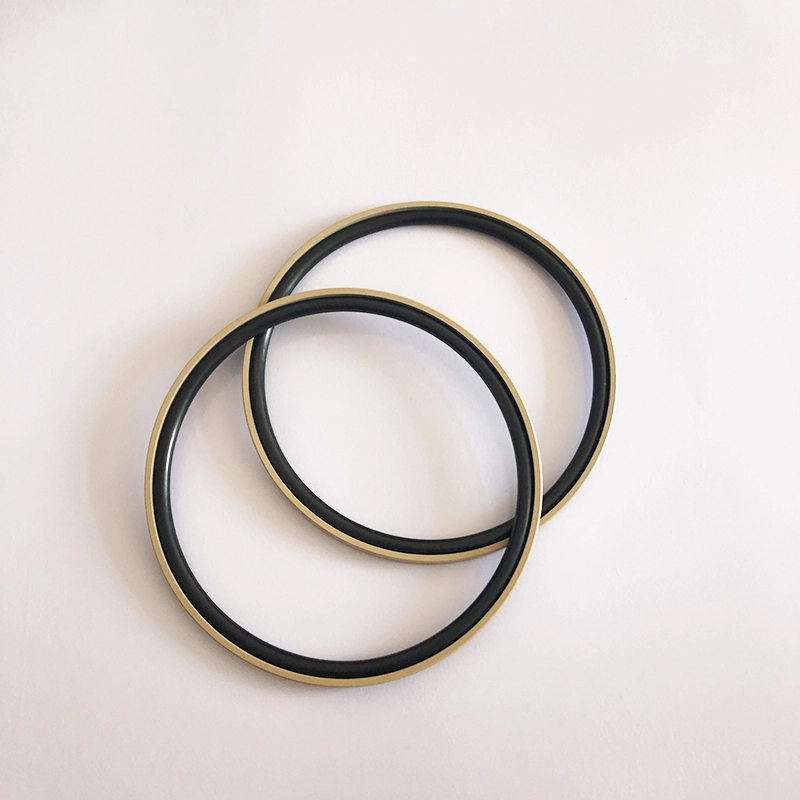

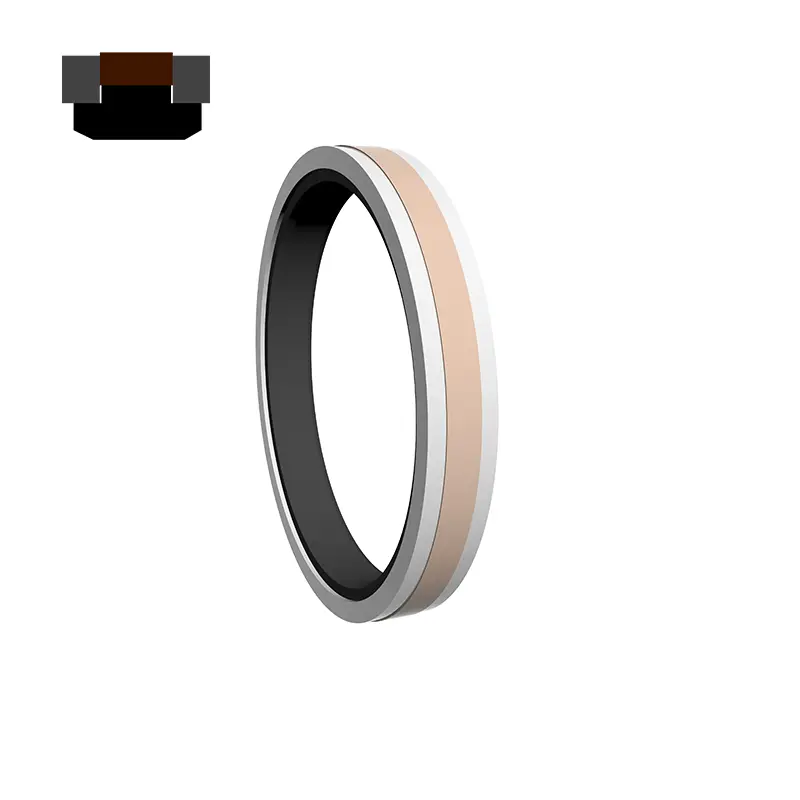

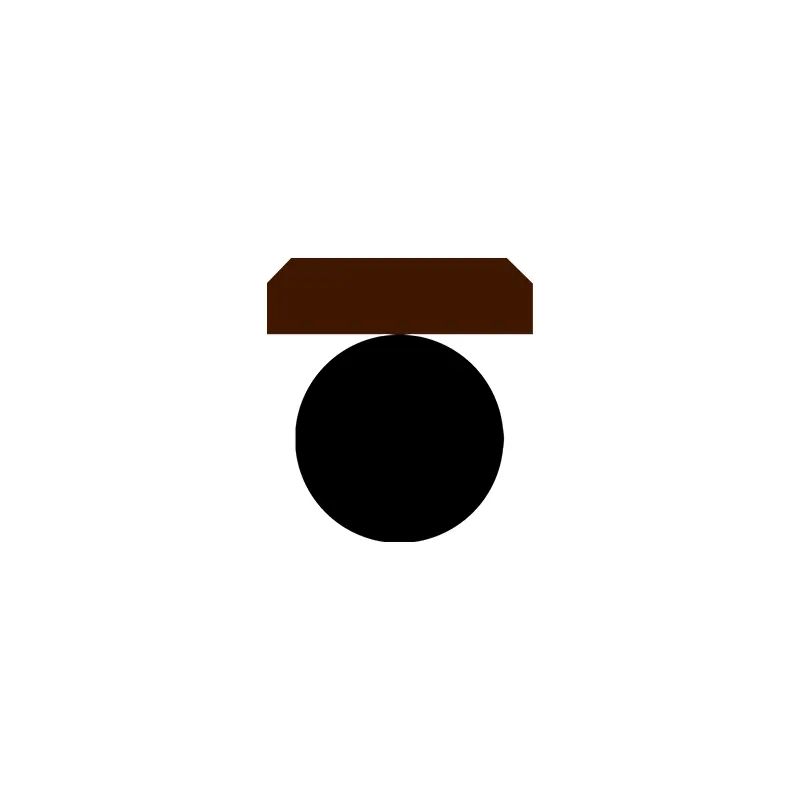

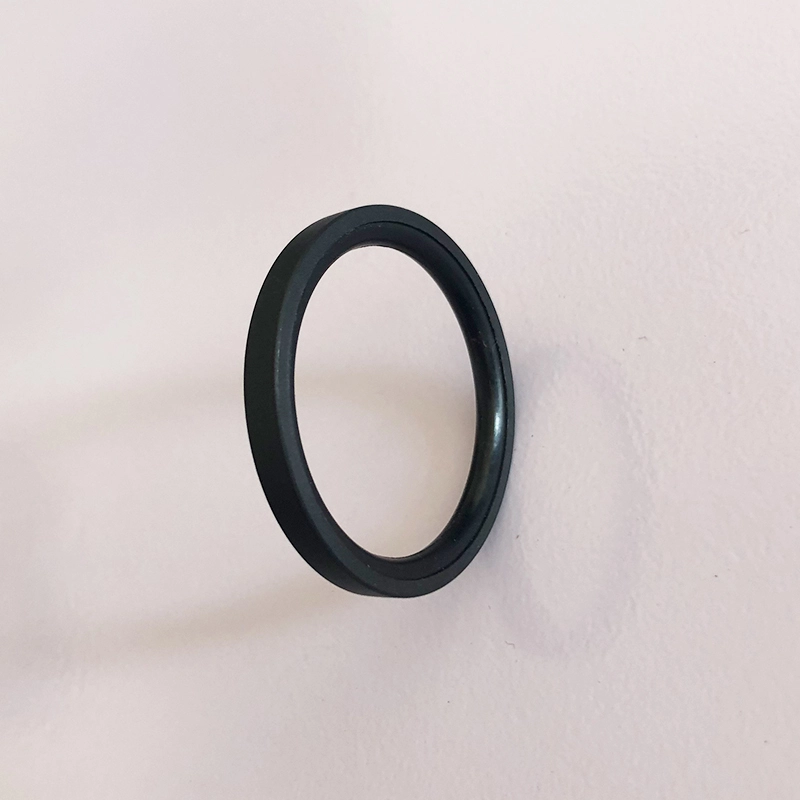

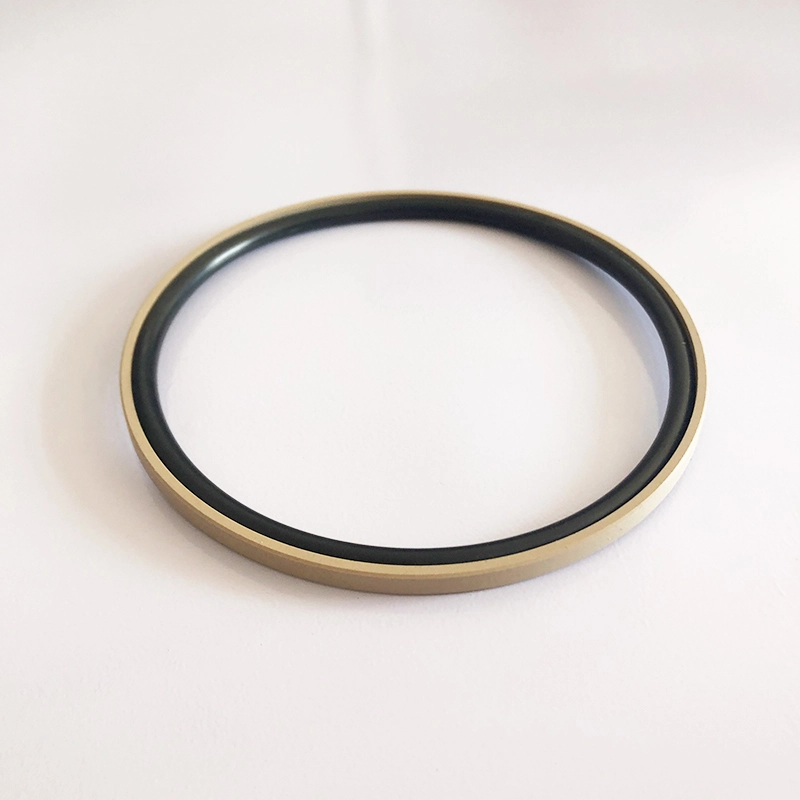

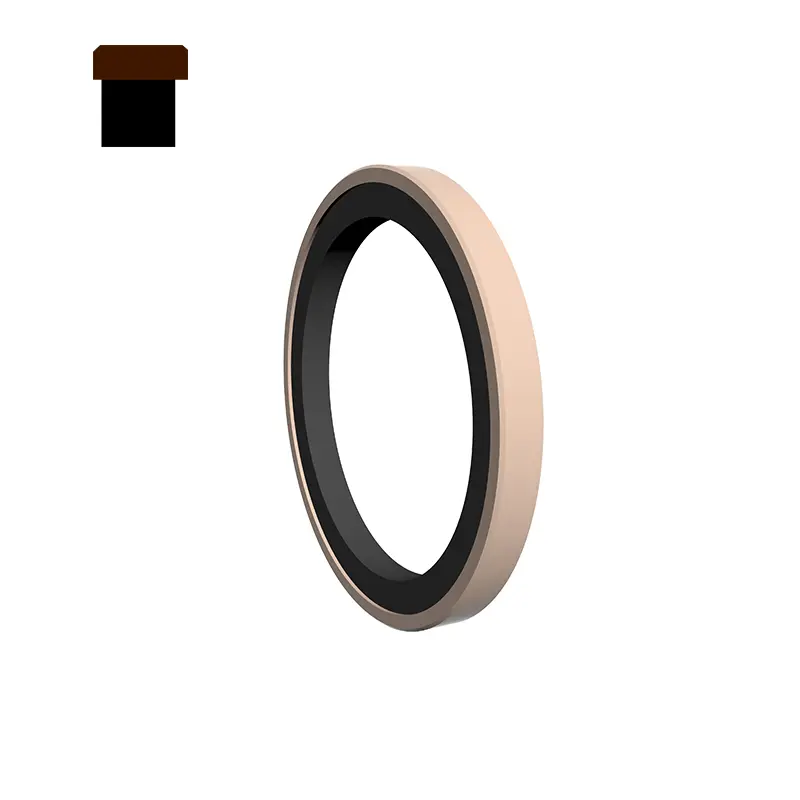

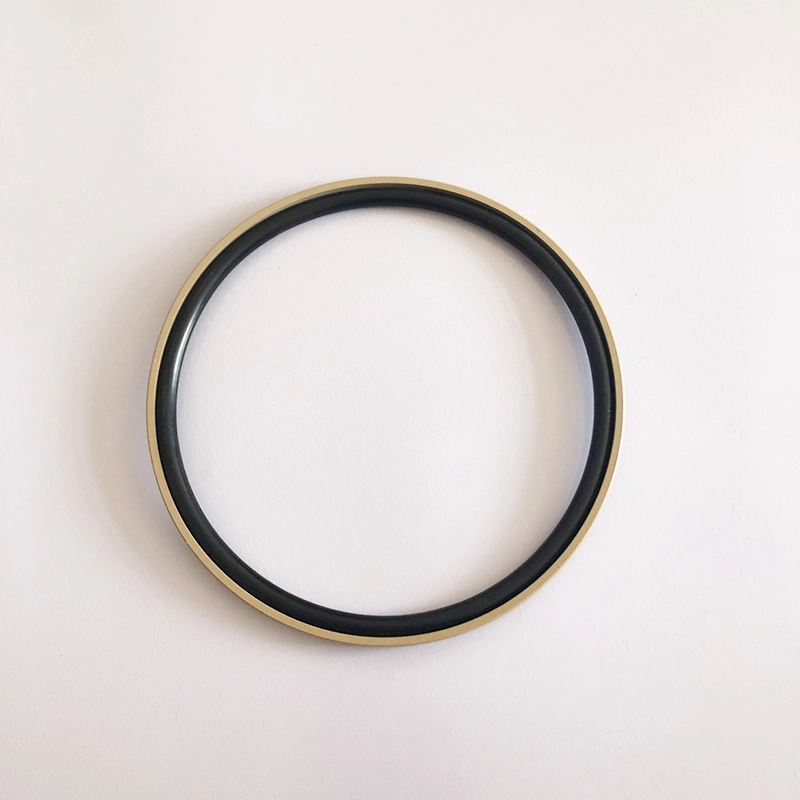

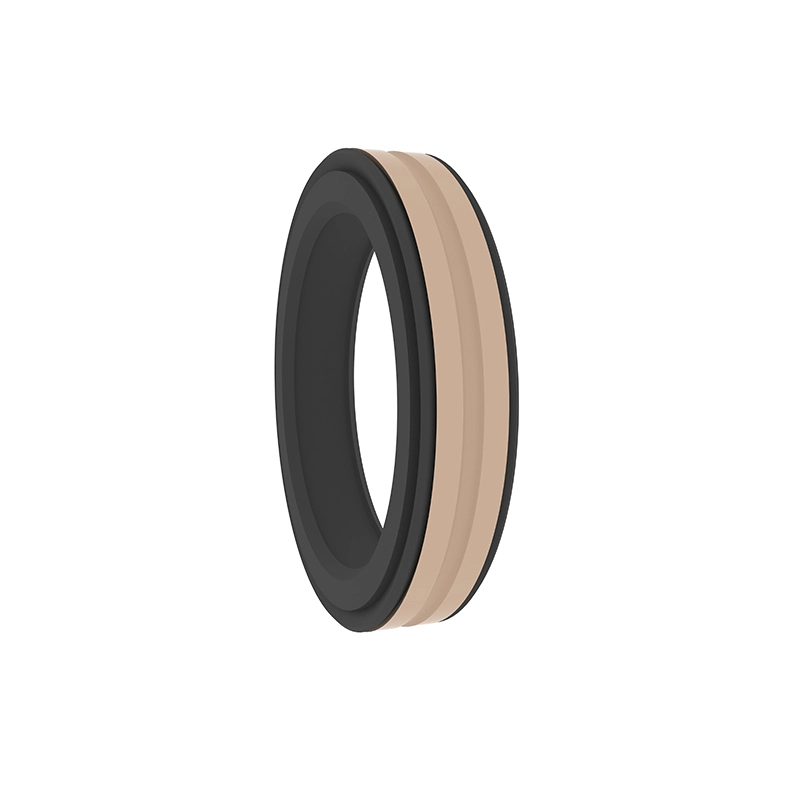

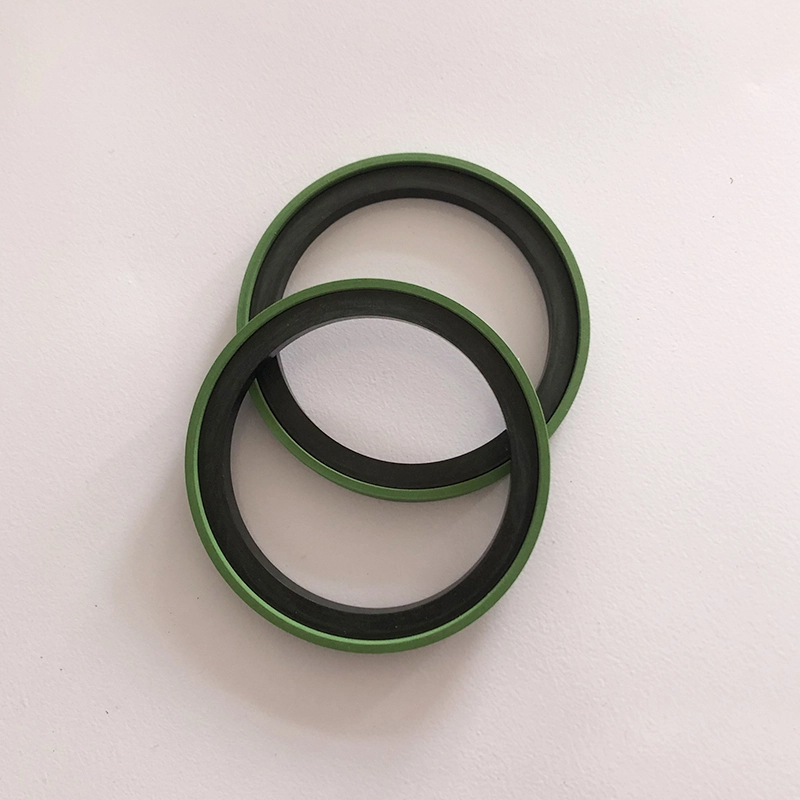

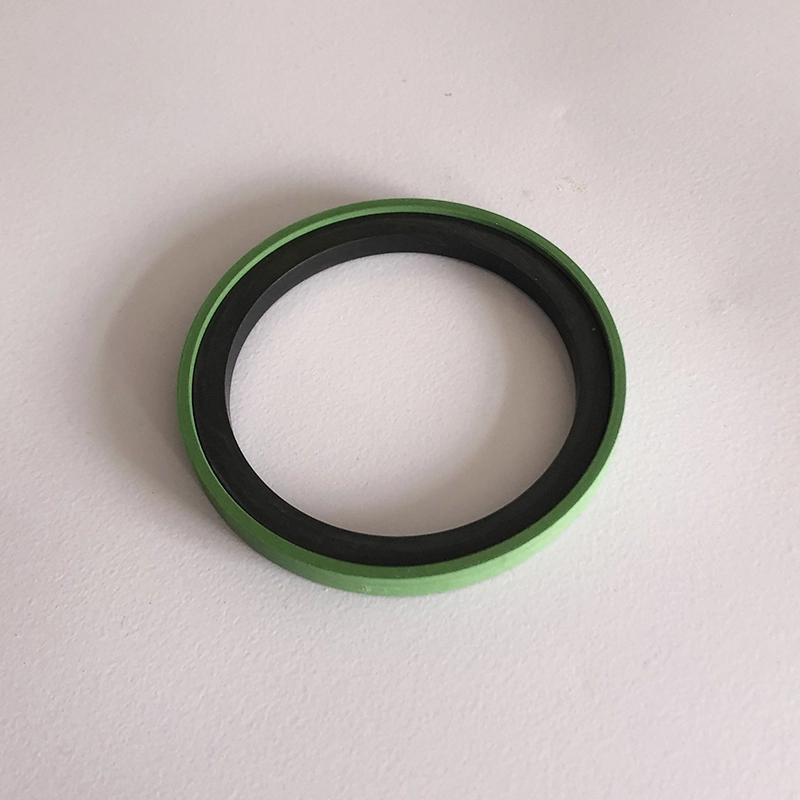

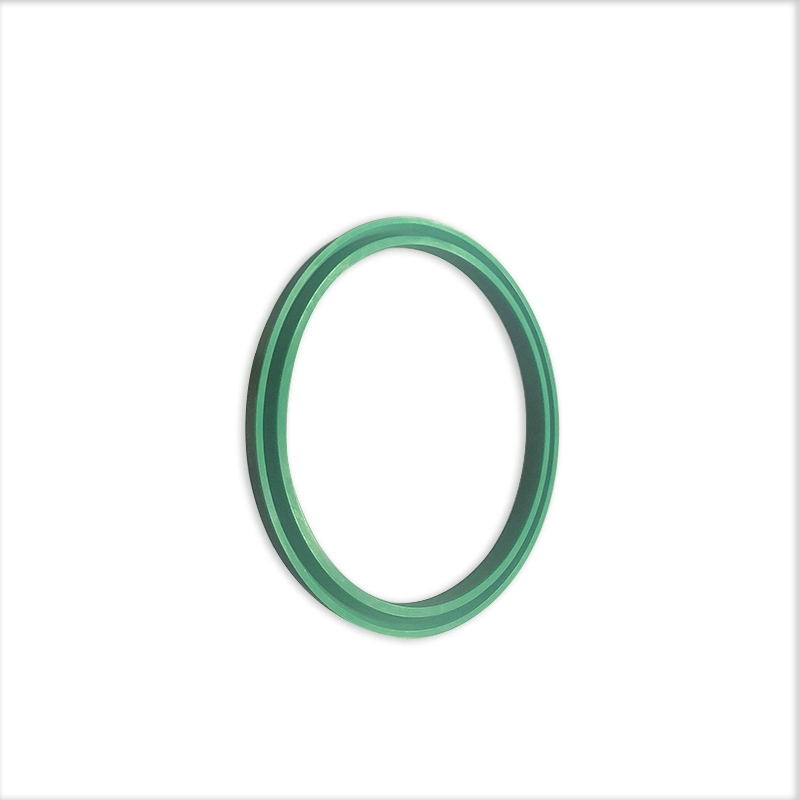

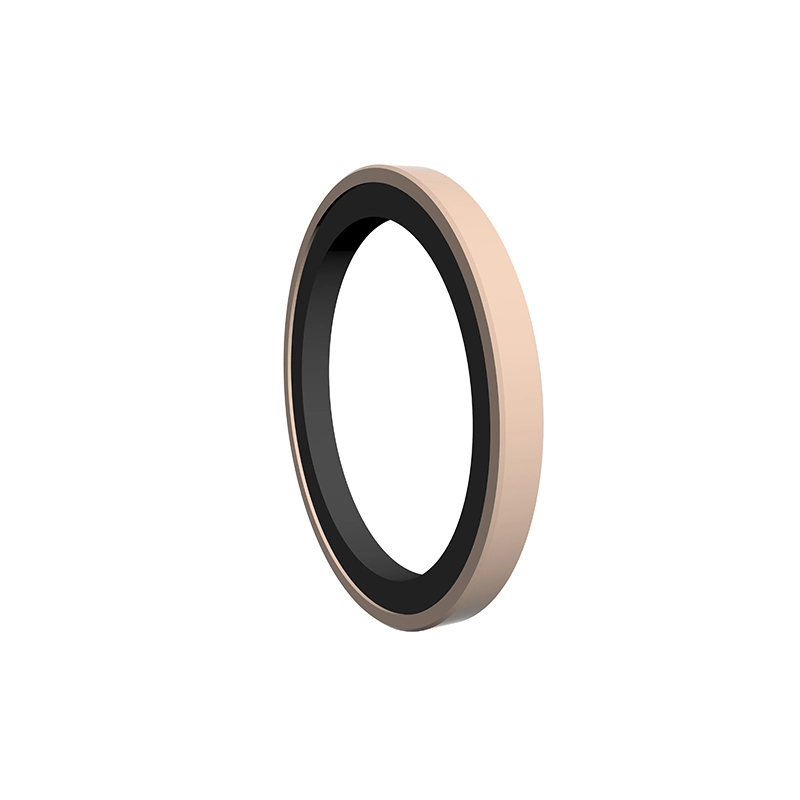

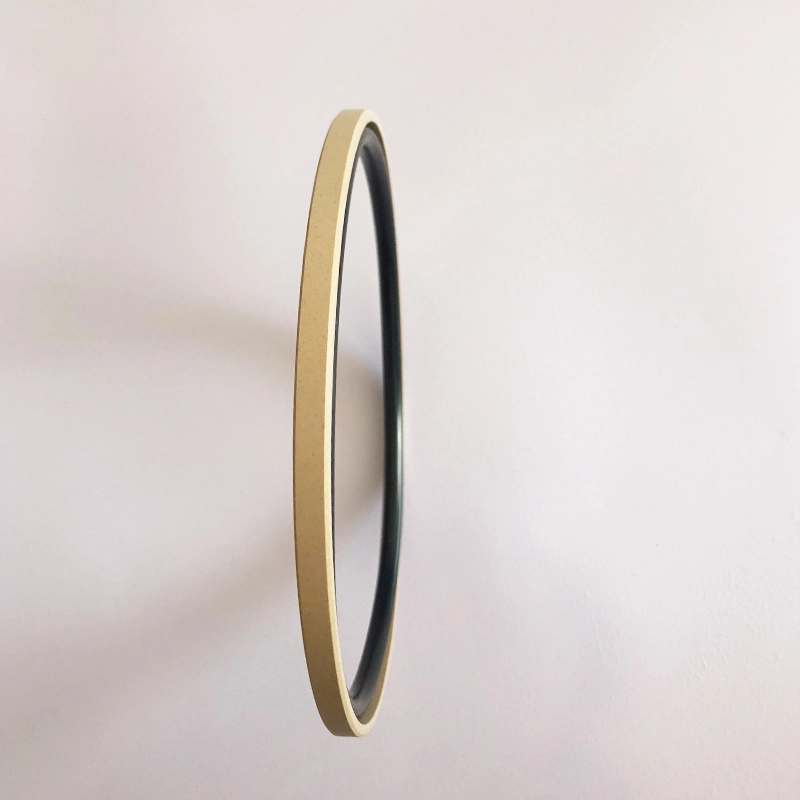

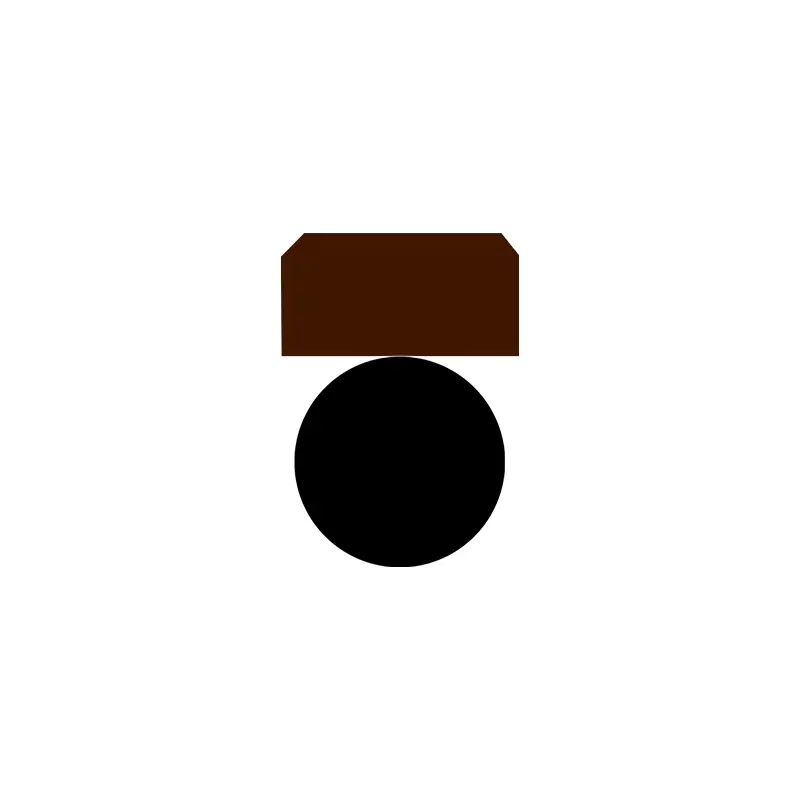

تتكون RC61 و RC62 من حلقة ختم مستطيلة PTFE المملوءة وحلقة مطاطية على شكل O ، مناسبة لختم ضغط ثنائي الاتجاه الهيدروليكي. يتكون RC61-B من حلقة مملوءة بتوقيتات PTFE وحلقة مطاطية على شكل O ، مناسبة لختم الضغط المتبادل الهيدروليكي. RC62-B عبارة عن ختم خطوة عكسية للخدمة الشاقة ، مناسبة لختم ختم الضغط أحادي الاتجاه. يوفر الحلقة O قوة شعاعية ويعوض ارتداء حلقة الختم. يتم استخدامه بشكل عام بالاقتران مع حلقة دليل للمعدات الهيدروليكية الثقيلة. يجب استخدام الأخاديد المنقسمة (المفتوحة) للأسطوانات بقطر أقل من 30 مم. سمات:
1.
2. ثبات الضغط العالي للغاية تحت الضغط والظروف القاسية ؛
3. الحياة الطويلة ، يمكن استخدامها لأختام التشحيم الخالية من الزيت ؛
4.

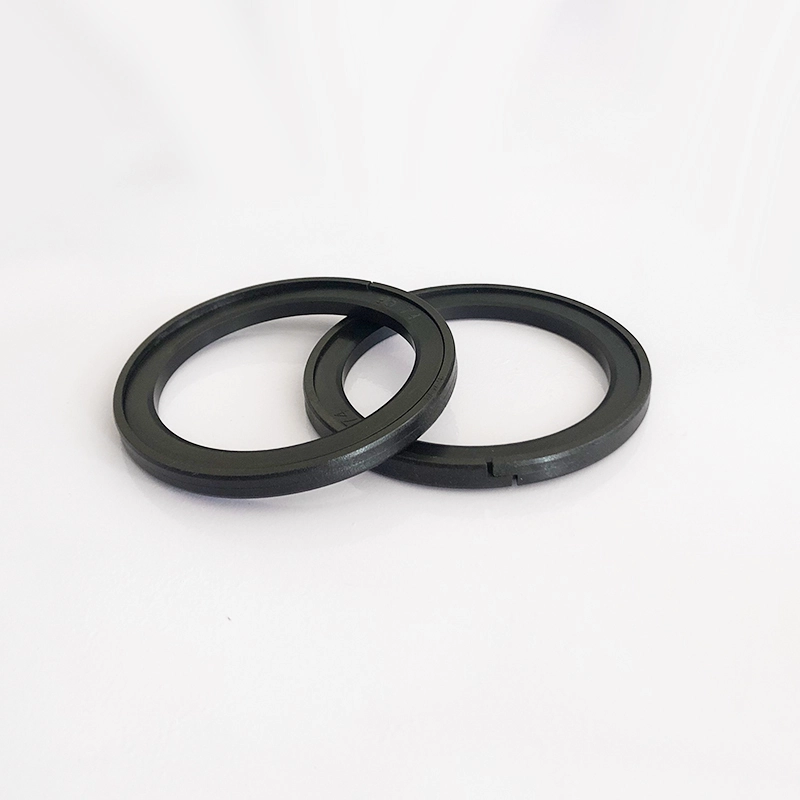

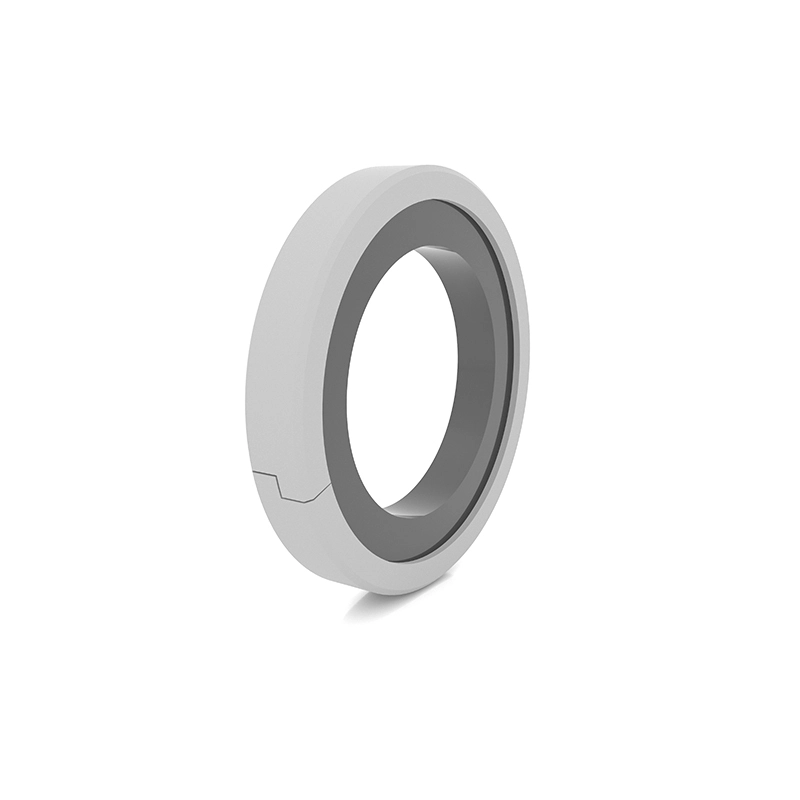

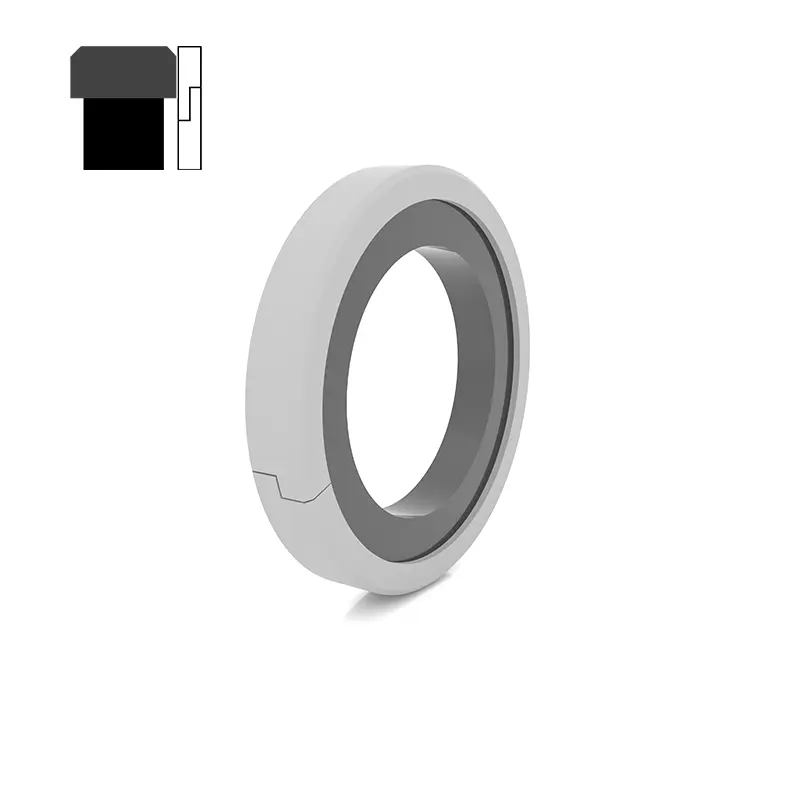

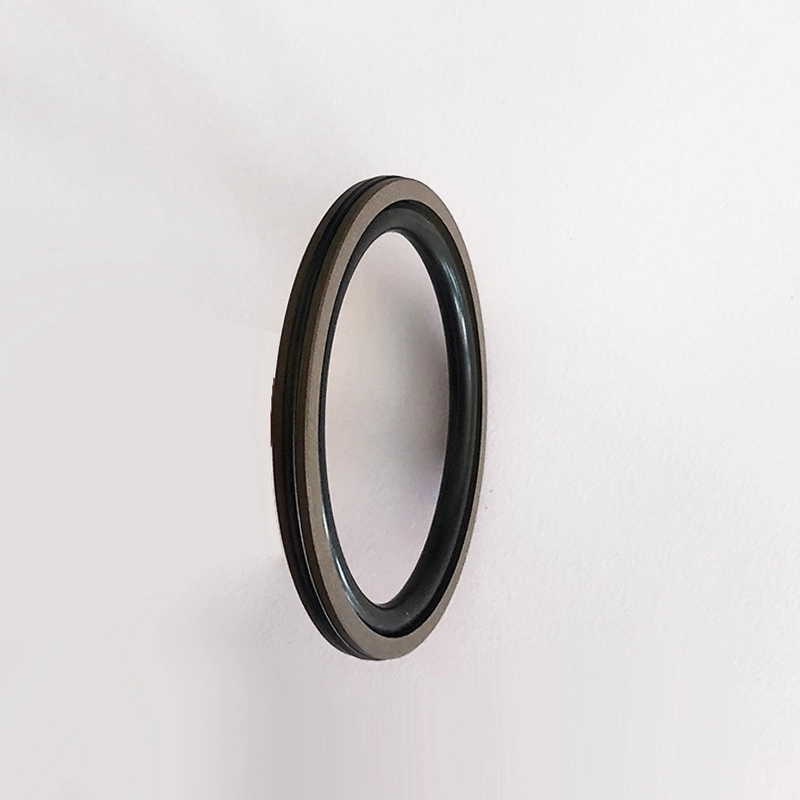

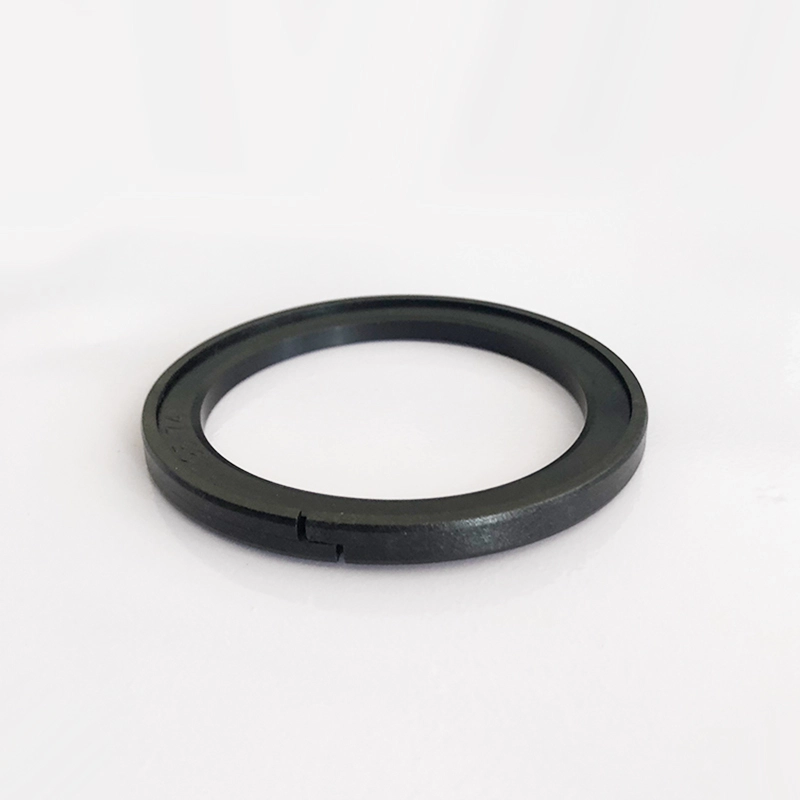

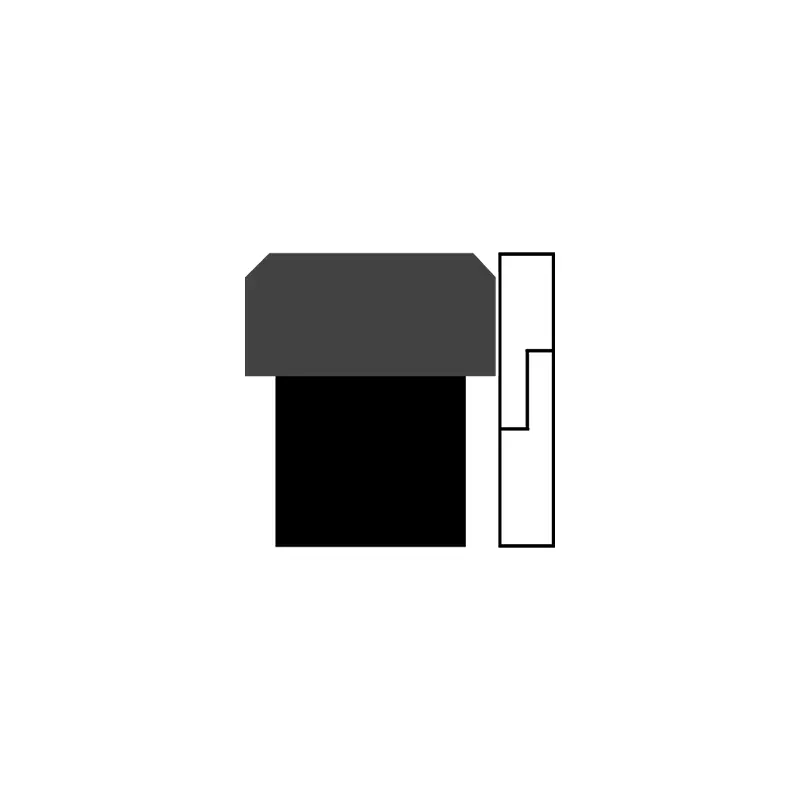

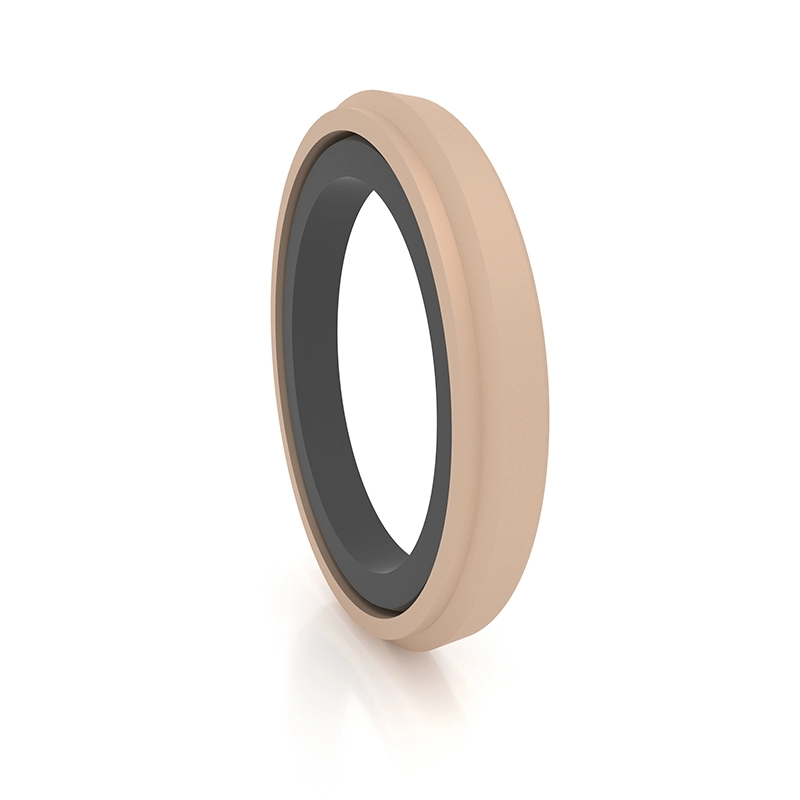

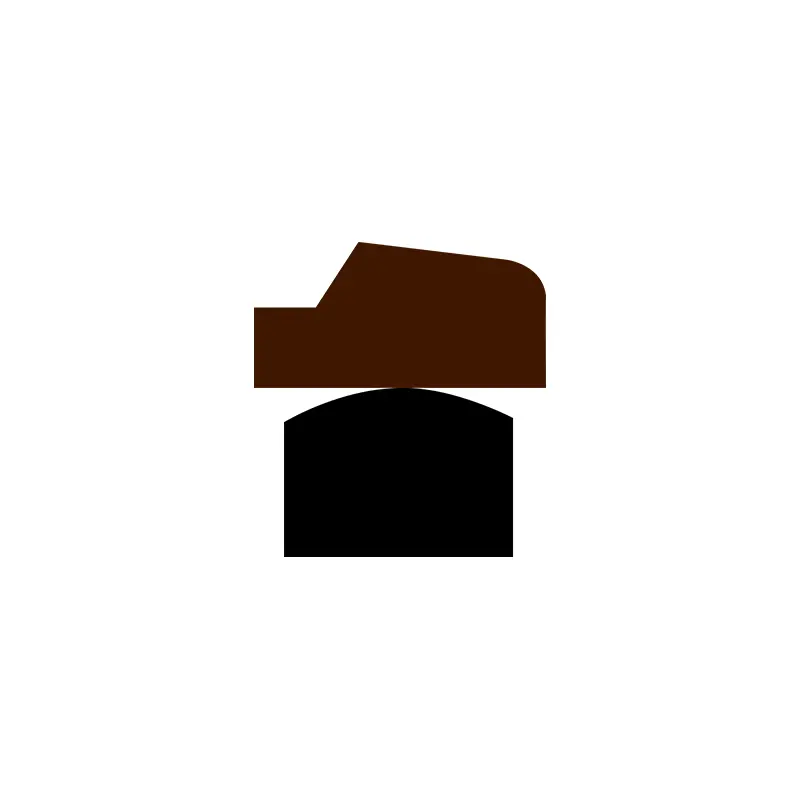

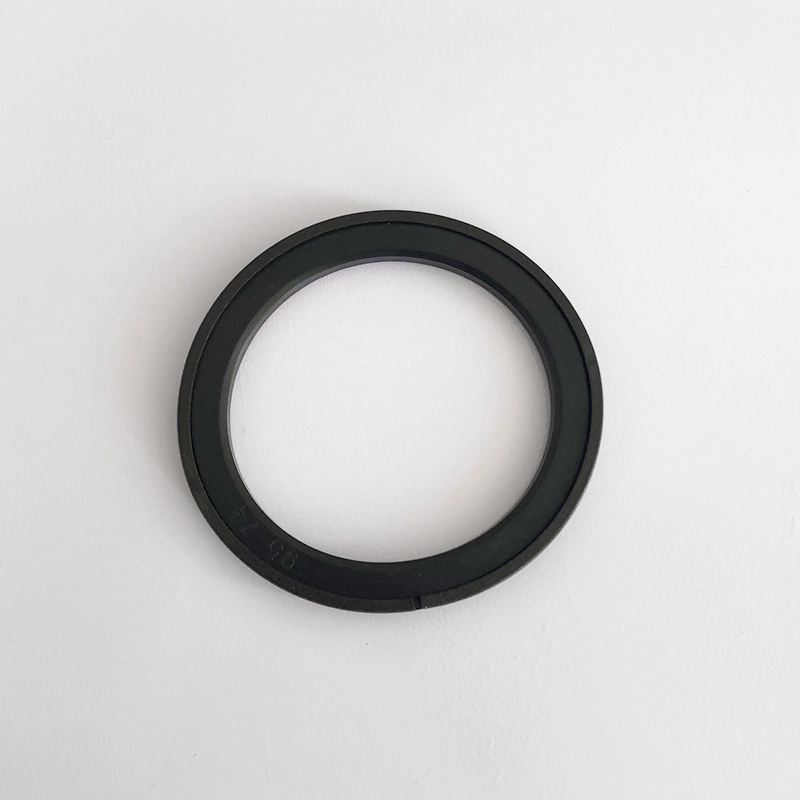

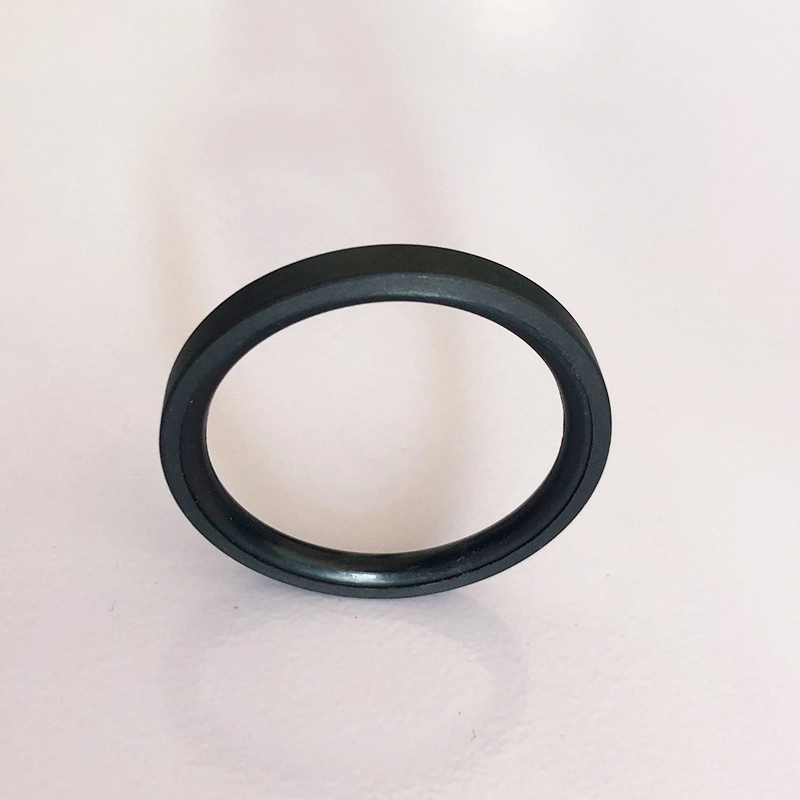

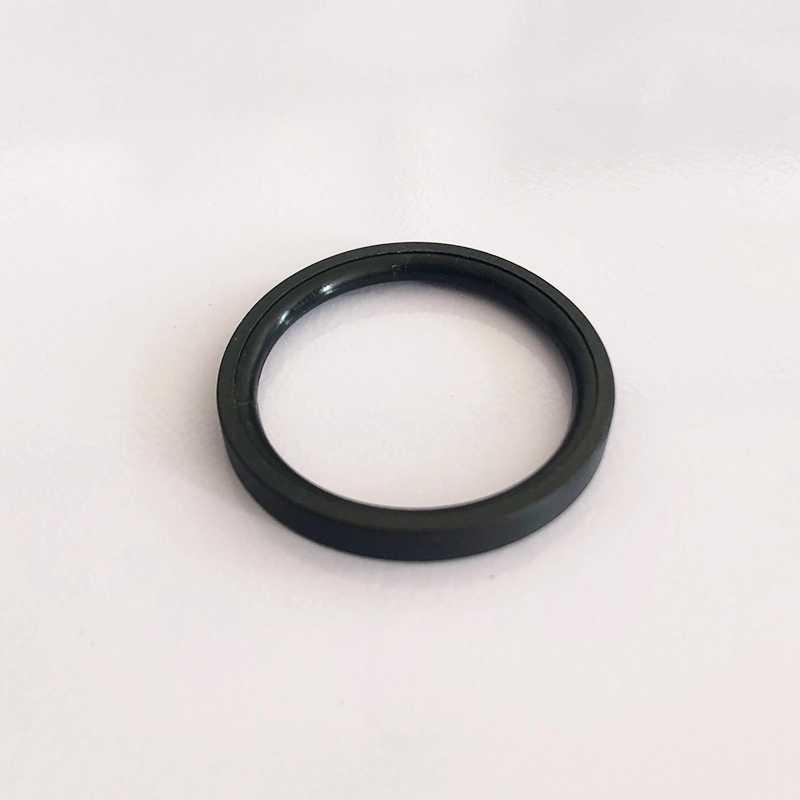

يتكون OK من حلقة ختم مفتوحة للروايات الحرارية مصنوعة من مواد خاصة وحلقة مطاطية مستطيلة ، وهي مناسبة لختم الضغط ثنائي الاتجاه الهيدروليكي. يوفر الحلقة المطاطية قوة شعاعية وتعوض عن ارتداء حلقة الختم. نظرًا لأن حلقة الختم تعتمد بنية مفتوحة ، يتم حل المشكلة التي يحتاجها حلقة Glyd إلى أدوات خاصة ليتم تثبيتها. سمات:
1. احتكاك منخفض ، مقاومة البداية الصغيرة ، حركة ناعمة ، لا زحف ؛
2. ثبات الضغط العالي للغاية تحت الضغط والظروف القاسية ؛
3. التثبيت البسيط والمريح ، لا توجد أدوات تجميع مطلوبة ؛
4.
5. أداء جيد لمكافحة التحقيق ، مما يتيح فجوة بثق أكبر.

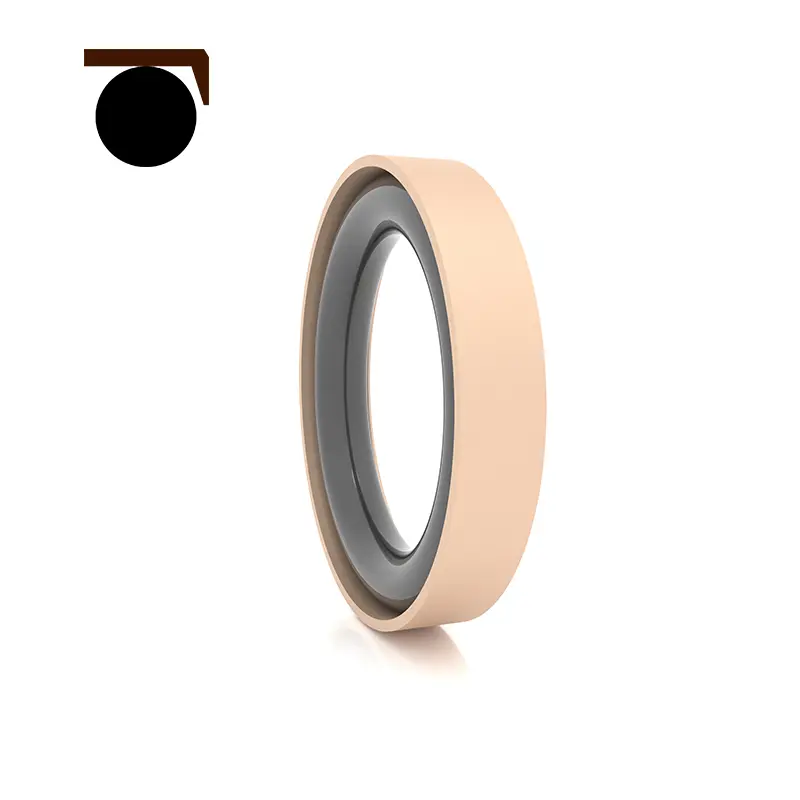

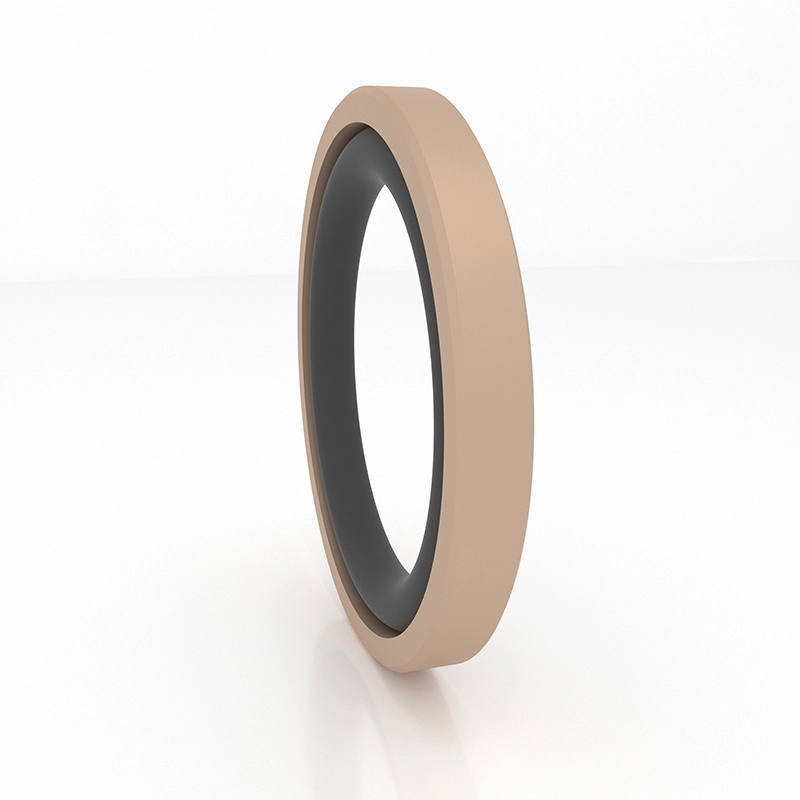

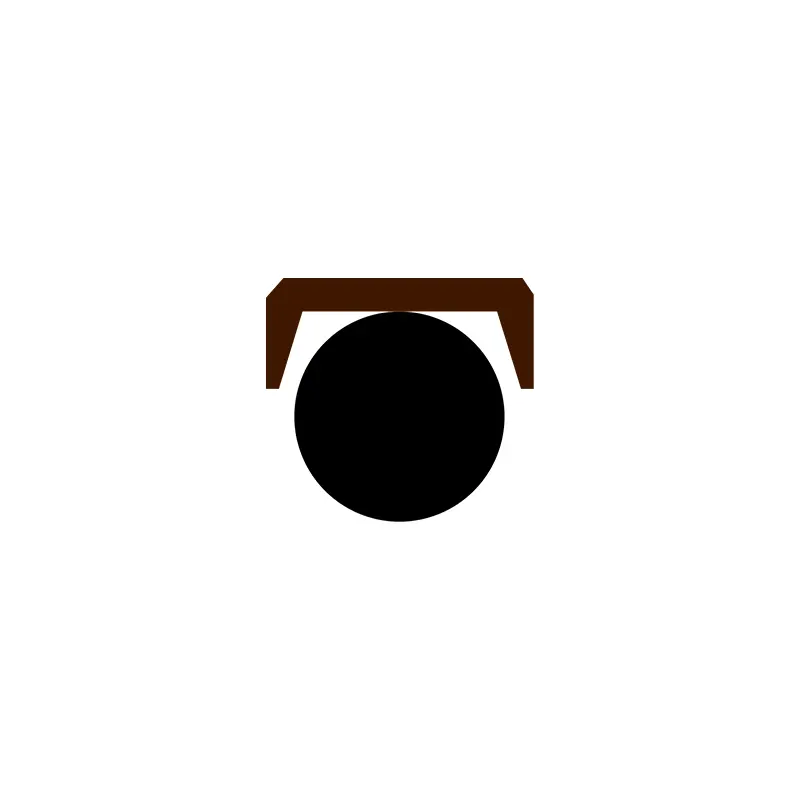

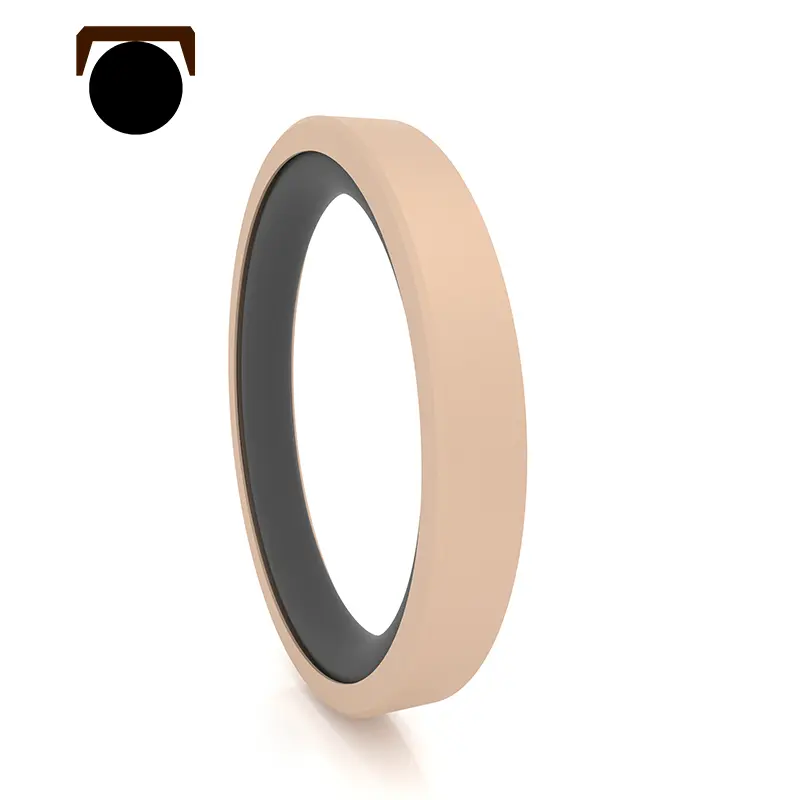

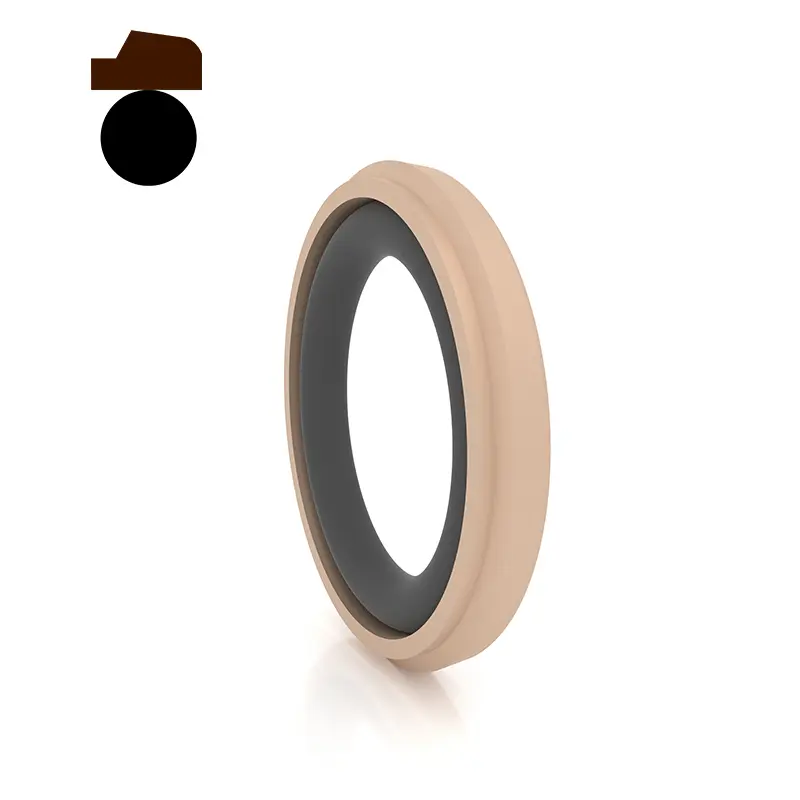

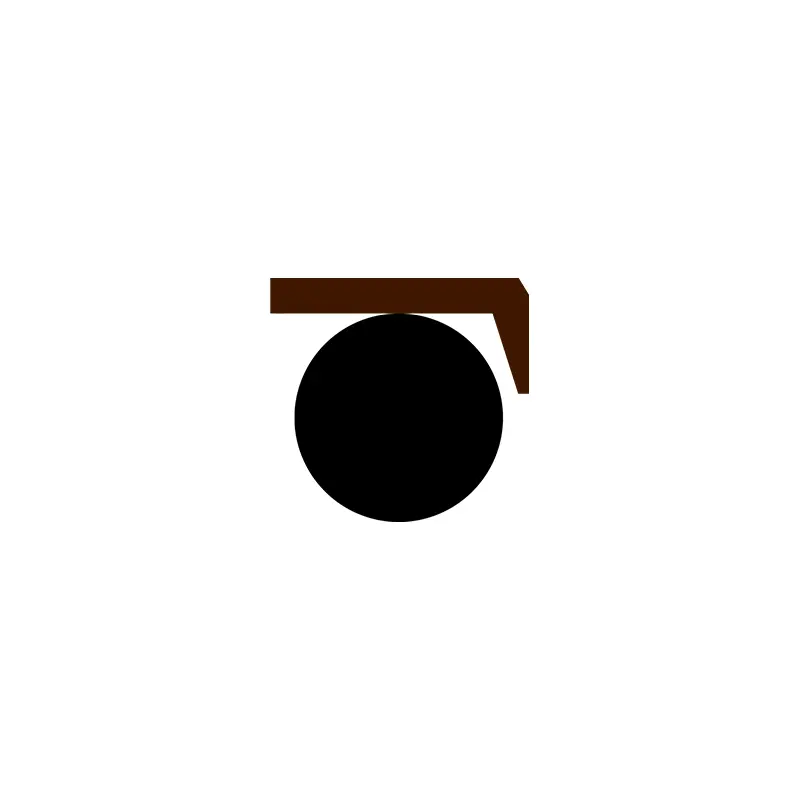

يتكون RC63 من حلقة ختم على شكل غطاء PTFE وخاتم مطاطي على شكل O ، وهو مناسب لختم الضغط ثنائي الاتجاه الهيدروليكي والهواء المضغوط. يوفر الحلقة على شكل O قوة شعاعية وتعوض عن ارتداء حلقة الختم. نظرًا لأن حلقة الختم تعتمد تصميمًا رفيعًا للشفاه ، فإن قدرة تعويض المتابعة جيدة ، وبالتالي فإن أداء الختم جيد ويمكن تثبيته في أخدود حلقة GB12350. يجب استخدام الأخاديد المنقسمة (المفتوحة) لأقطار الأسطوانة التي تقل عن 30 مم. سمات:
1. يمكن استخدامه لكل من الهيدروليكي والهواء المضغوط ، ويمكن استخدامه لختم الضغط ثنائي الاتجاه ؛
2. الاحتكاك المنخفض ، مقاومة البداية الصغيرة ، حركة ناعمة ، احتكاك ديناميكي ومتساوي ، لا زحف ؛
3. الحياة الطويلة ، يمكن استخدامها لأختام التشحيم الخالية من الزيت ؛
مساحة هيكلية صغيرة ، تسهيل التثبيت والصيانة ؛

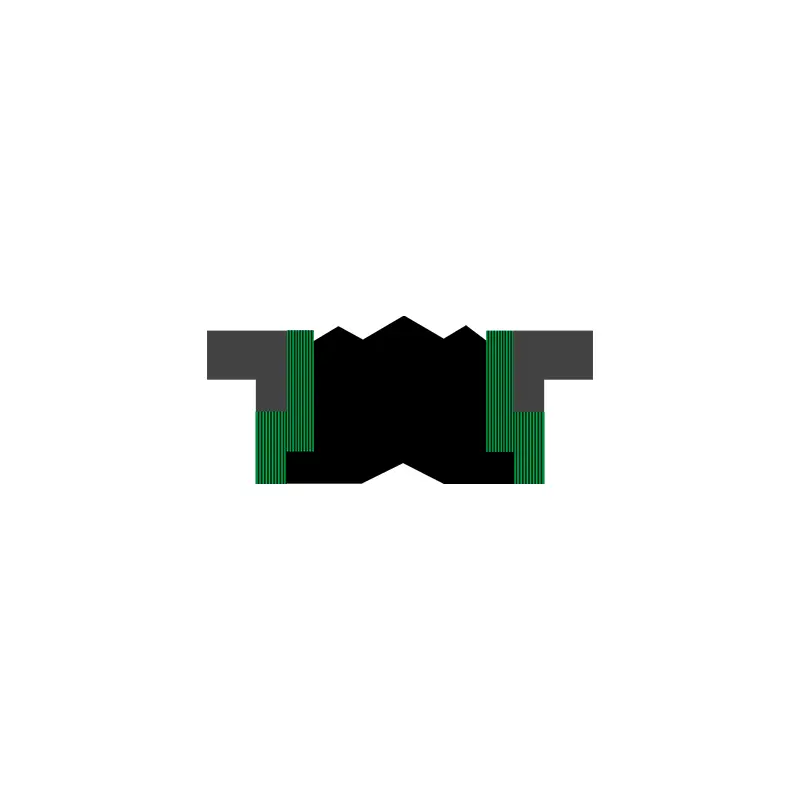

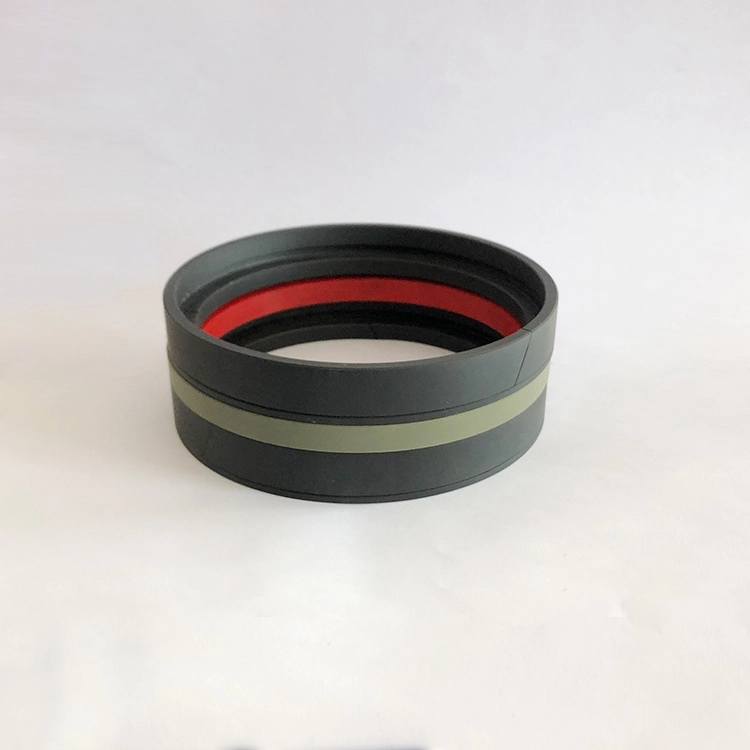

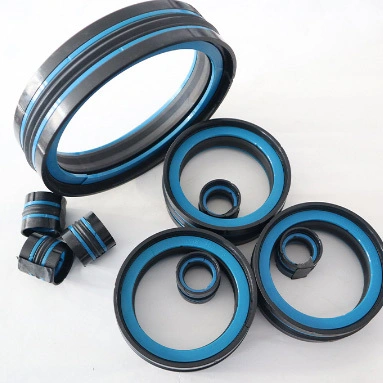

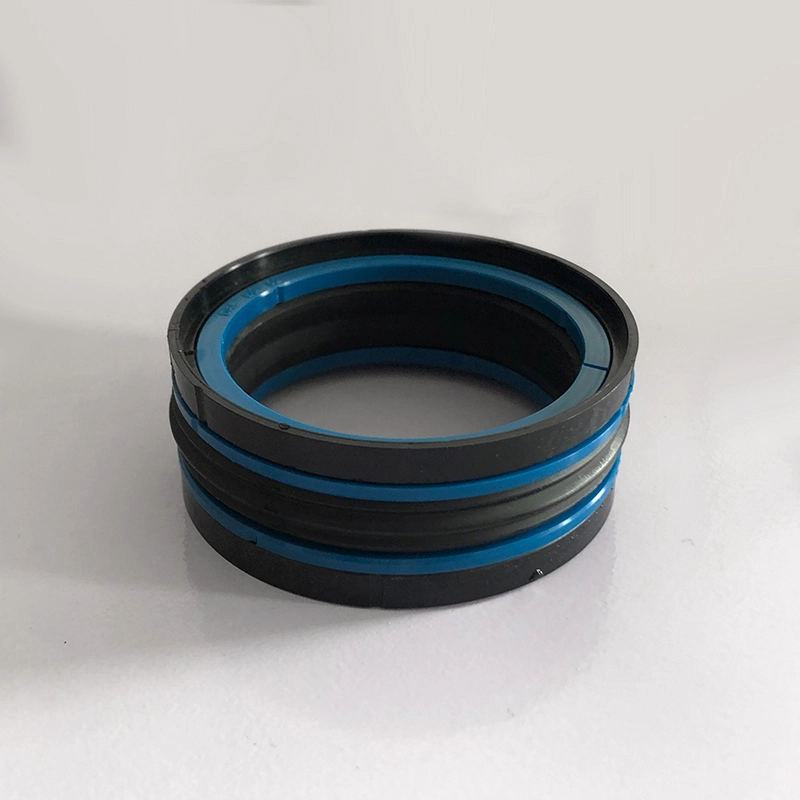

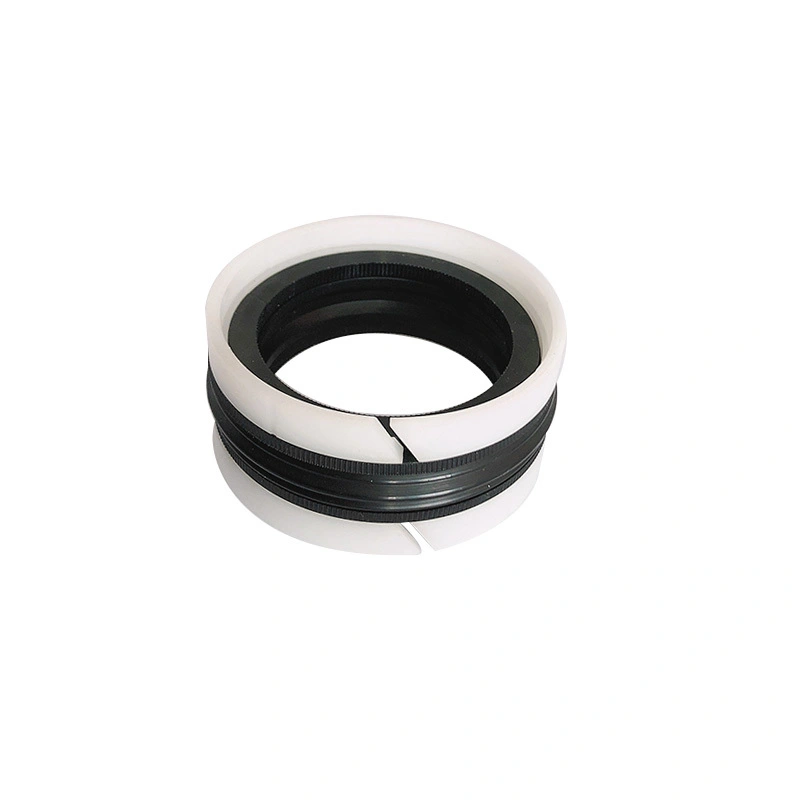

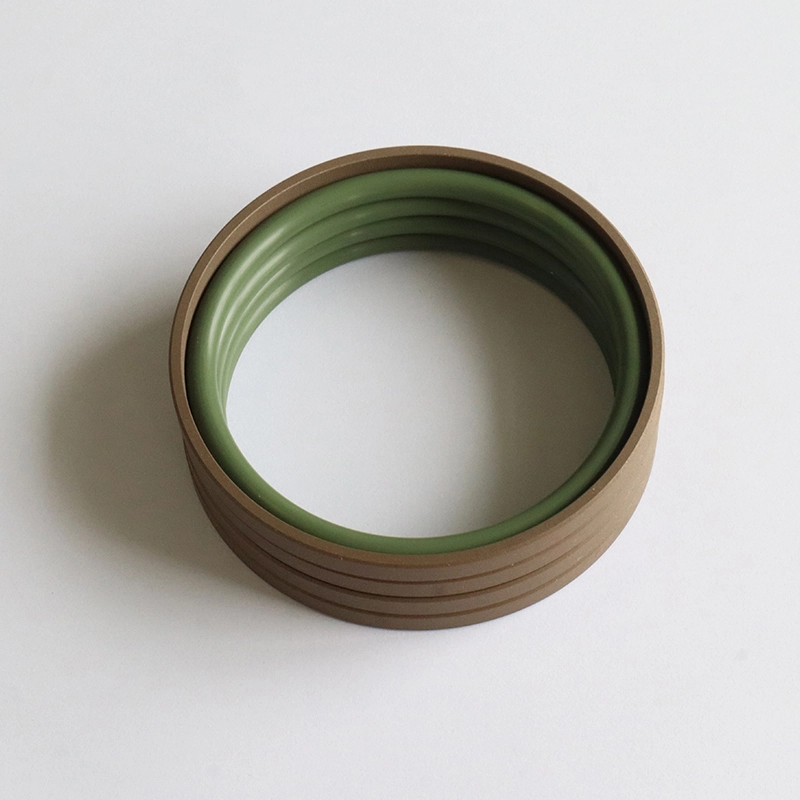

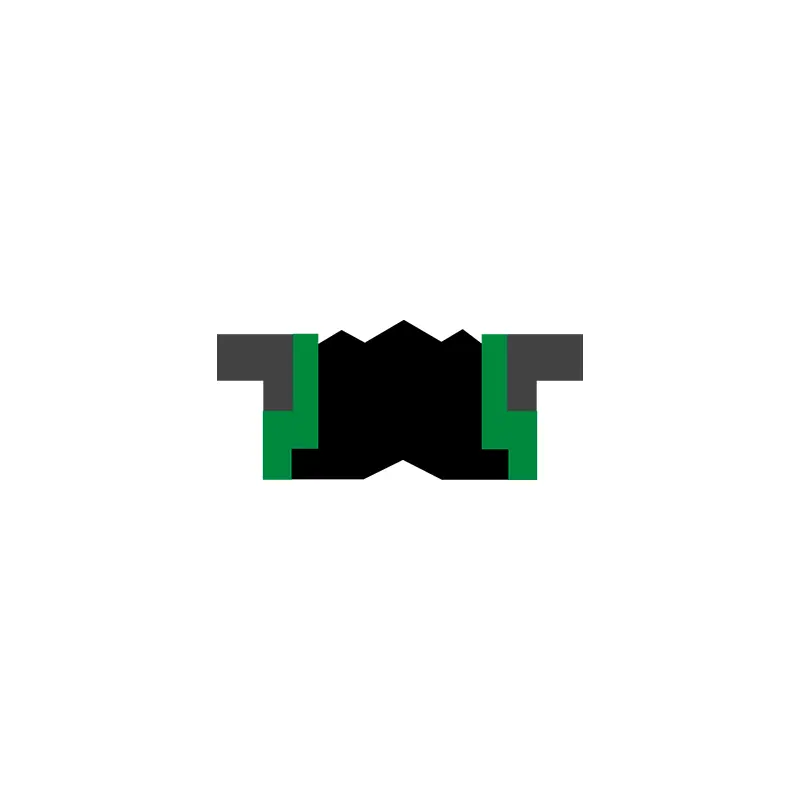

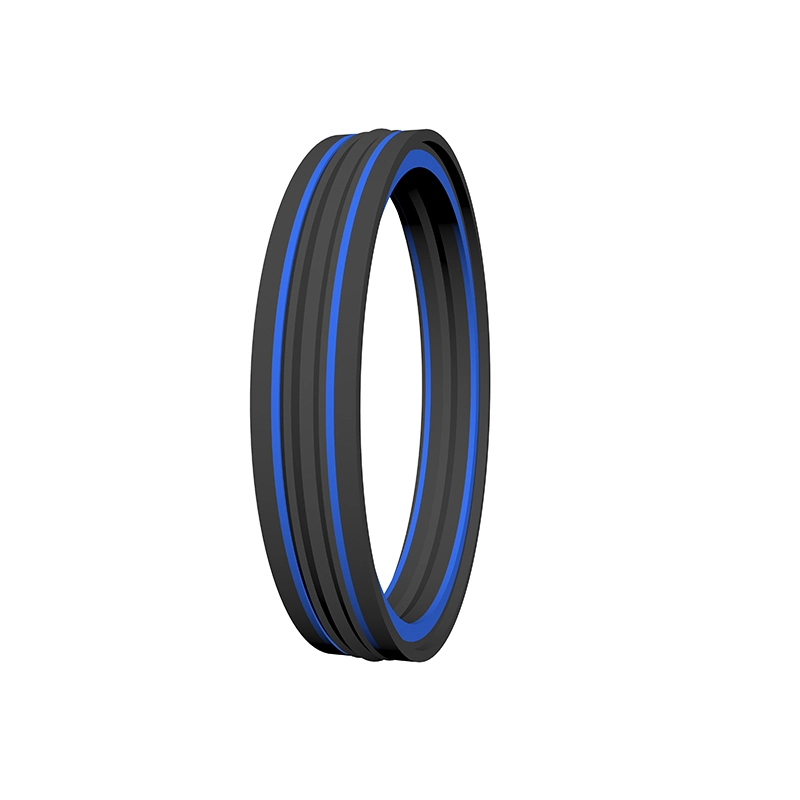

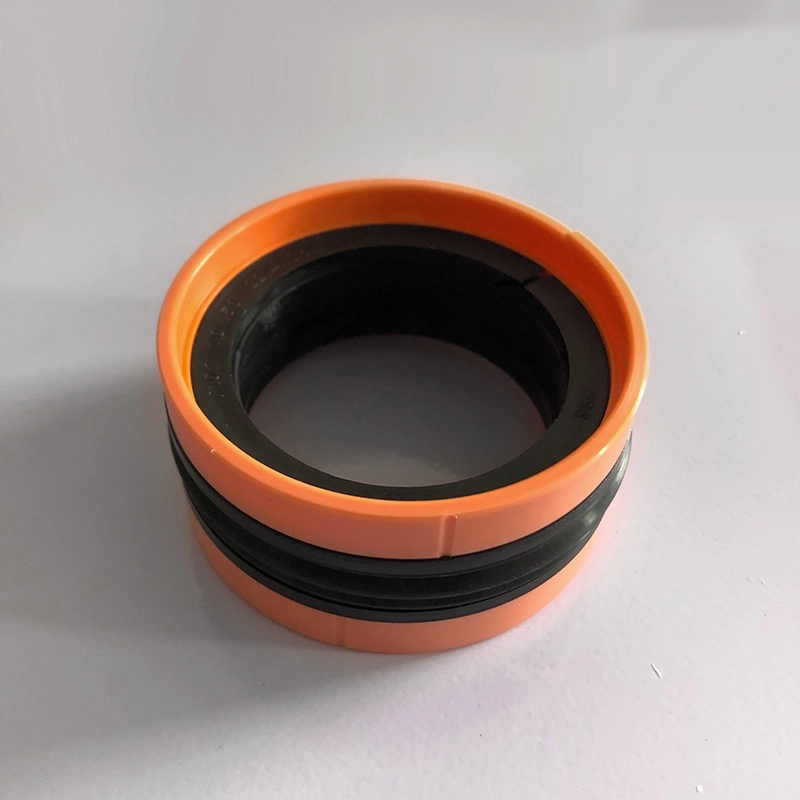

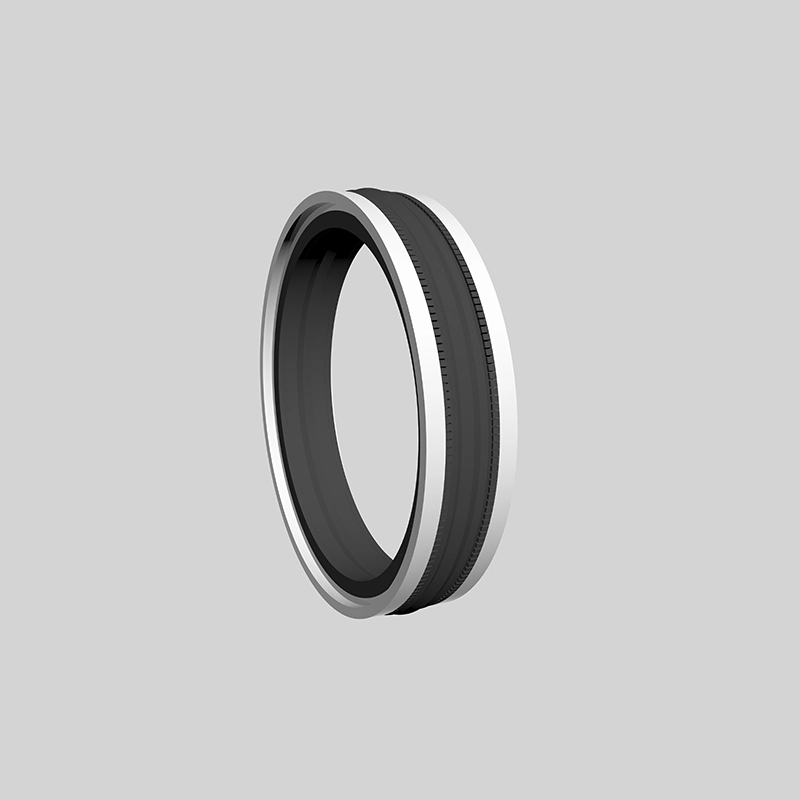

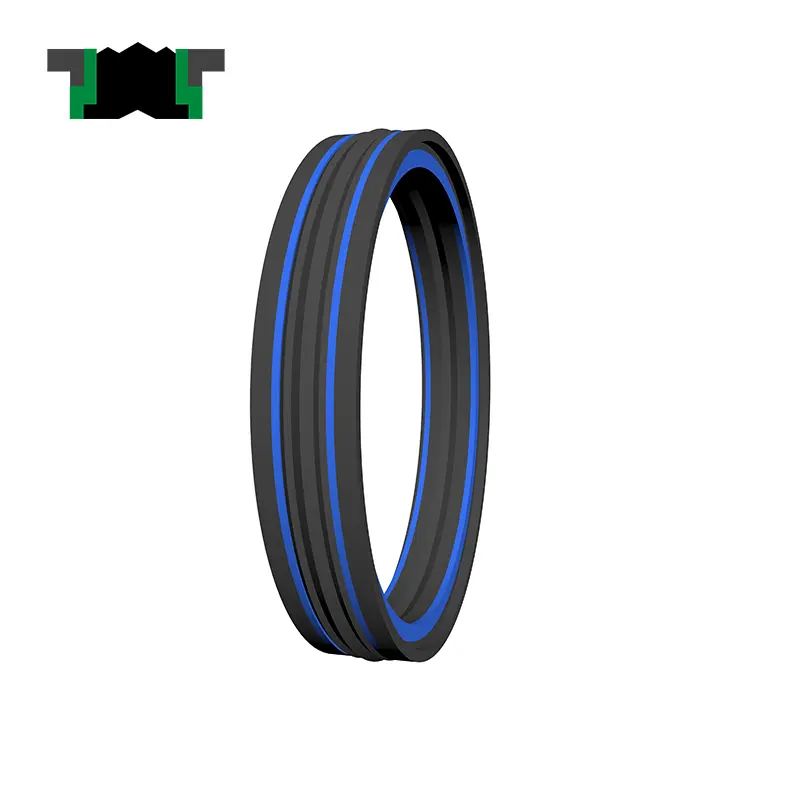

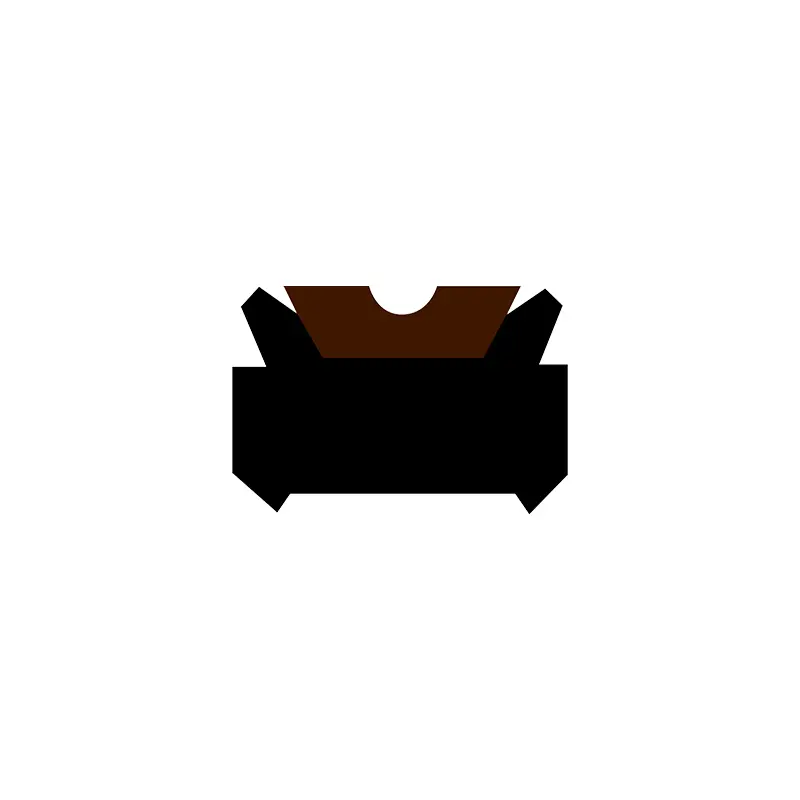

KDAs ، TPM (الشكل الخاص) عبارة عن مجموعة من ختم مكبس ضغط المكبس الخمسة التي تتكون من عنصر إغلاق المطاط ، حلقتين محتجزين وحلقتين دليل. مناسبة لختم مكبس الضغط ثنائي الاتجاه. سمات:
1. ختم جيد ، موثوقية عالية ، بنية مضغوطة ؛
2. لن يتم ضغطه في الفجوة الشعاعية.
3. التثبيت البسيط ، تثبيت مكبس متكامل ؛

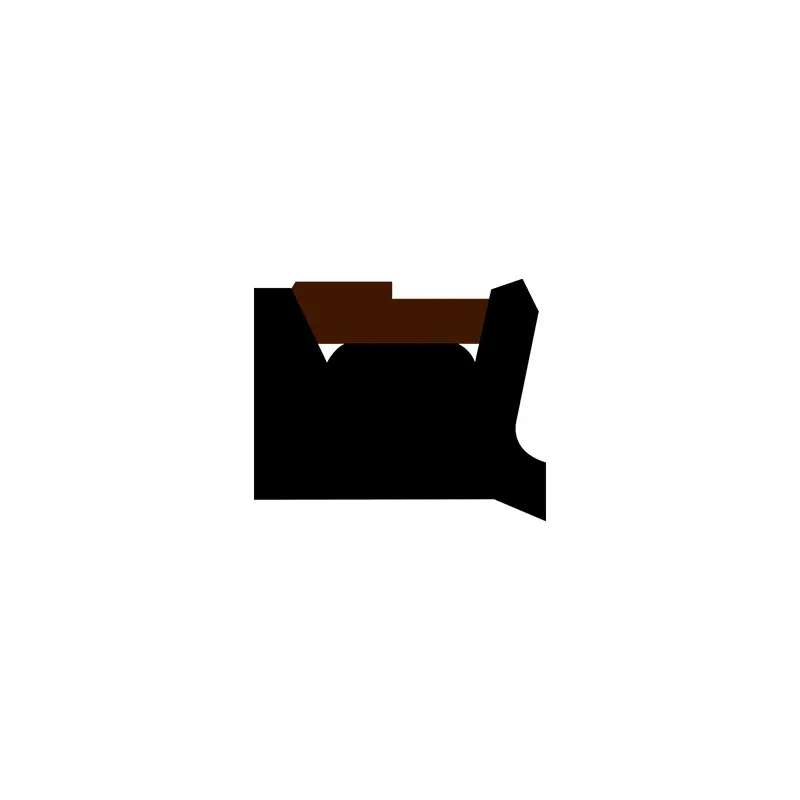

يمنع الشكل الهندسي الخاص لعنصر الختم NBR من التواء في الأخدود أثناء التثبيت.

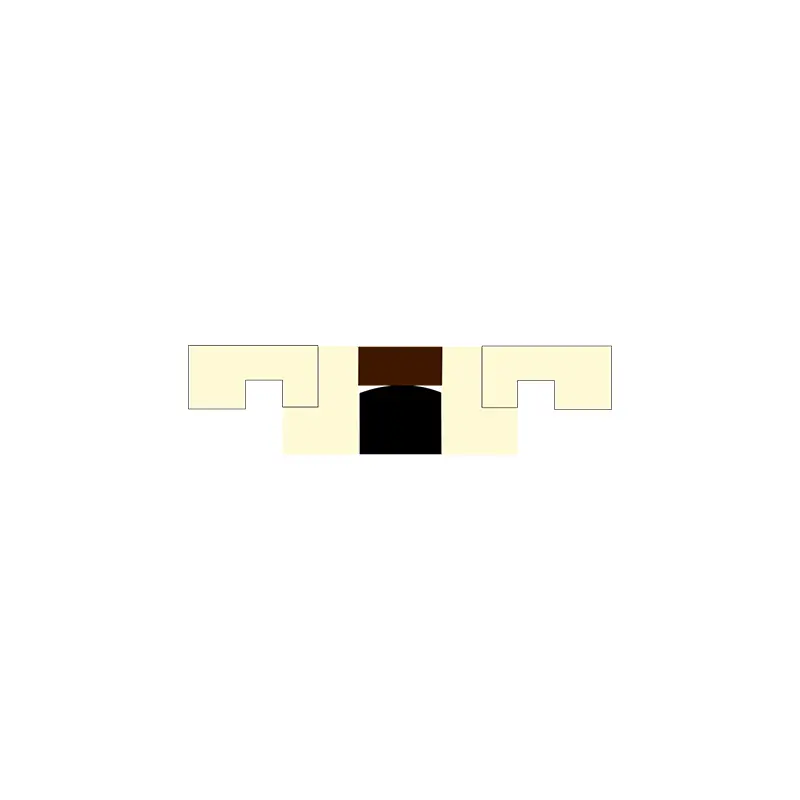

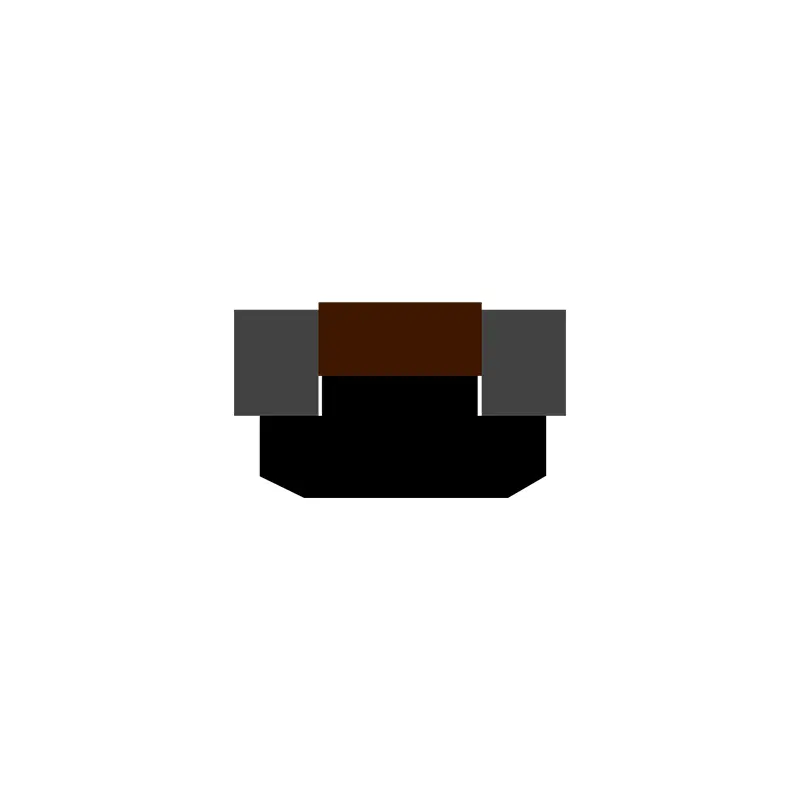

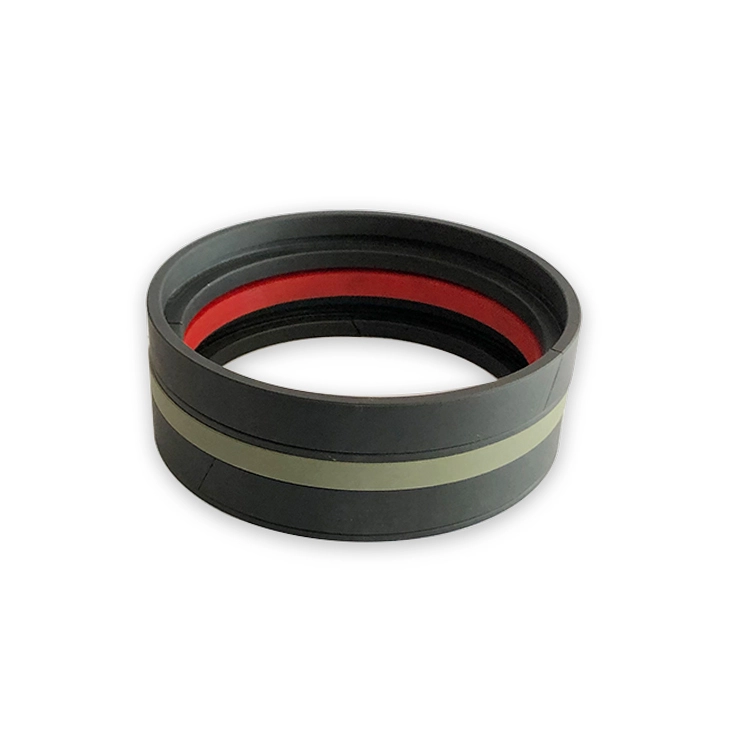

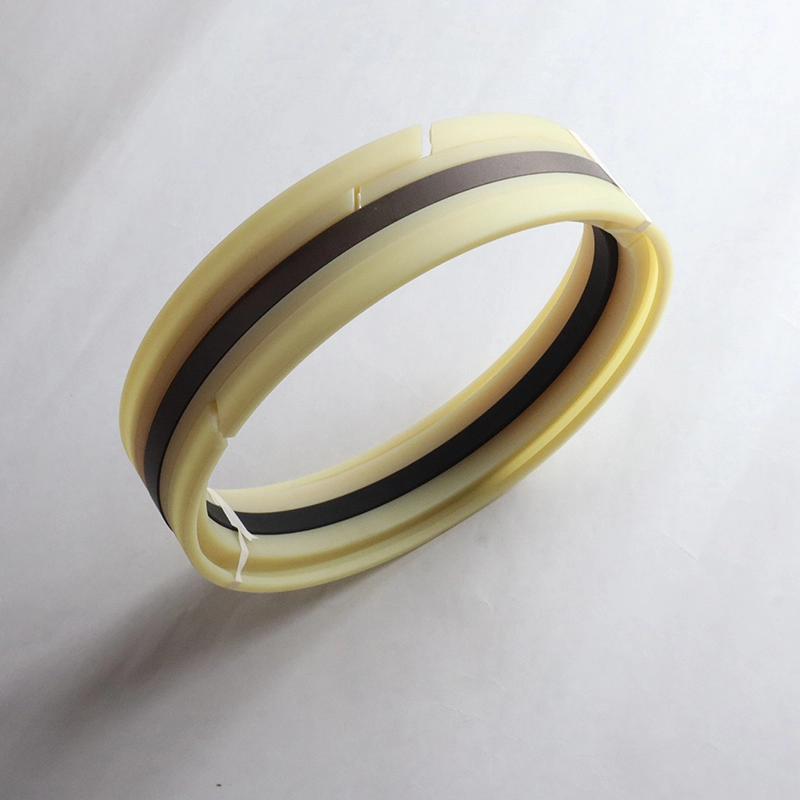

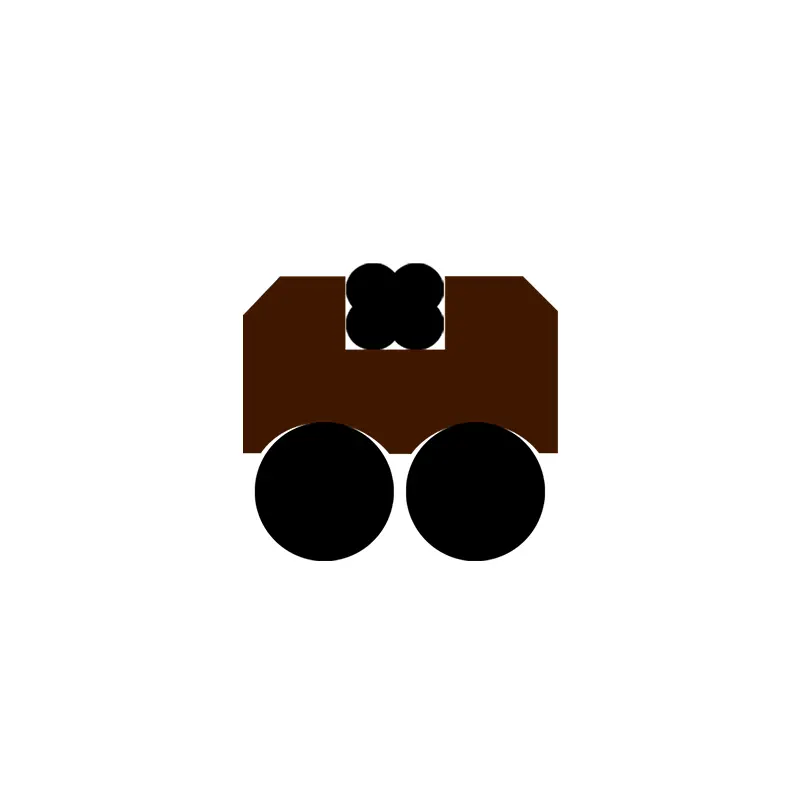

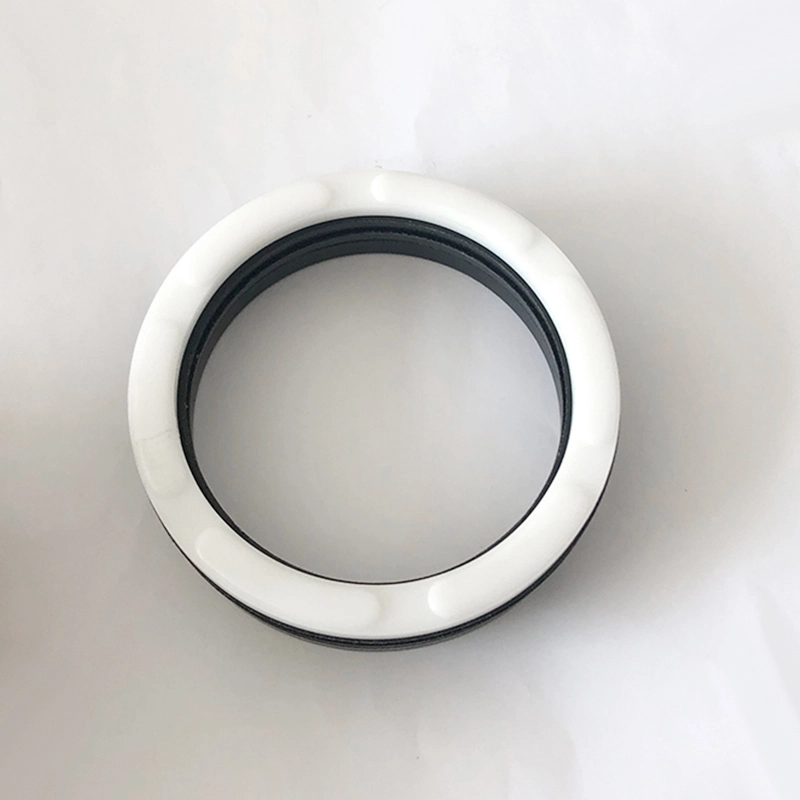

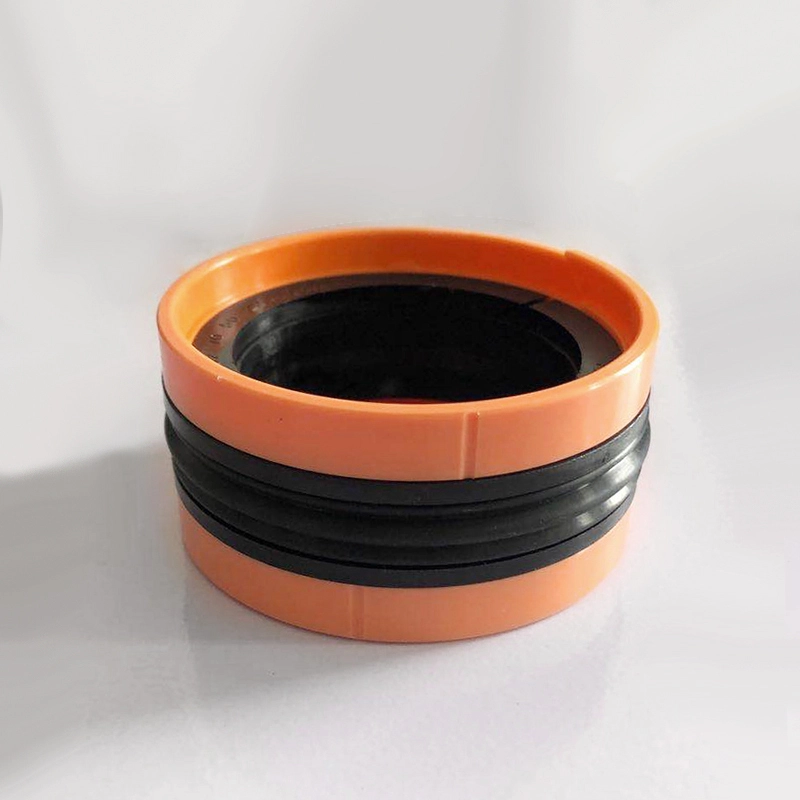

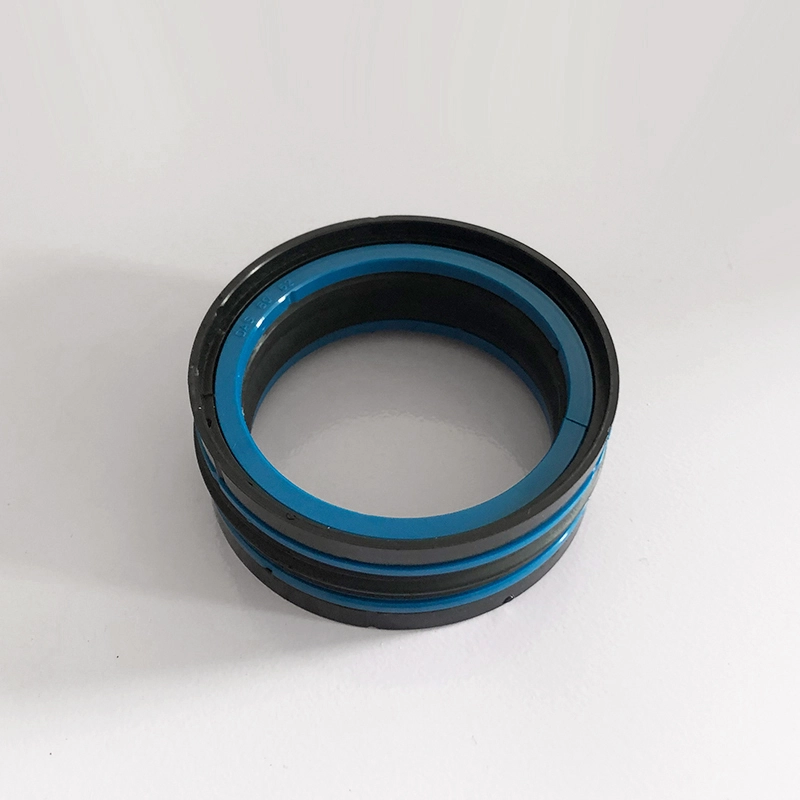

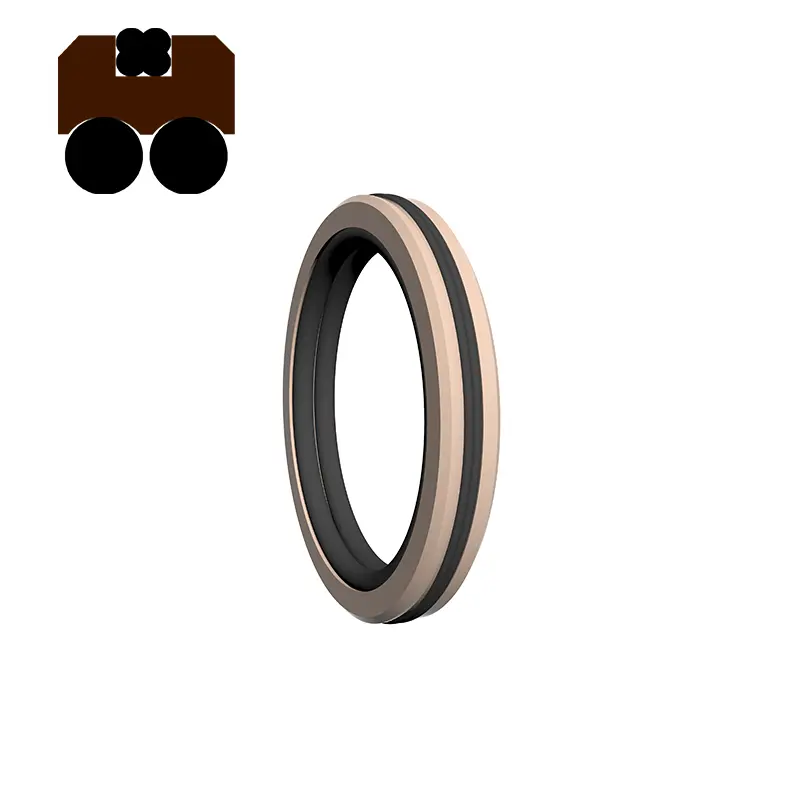

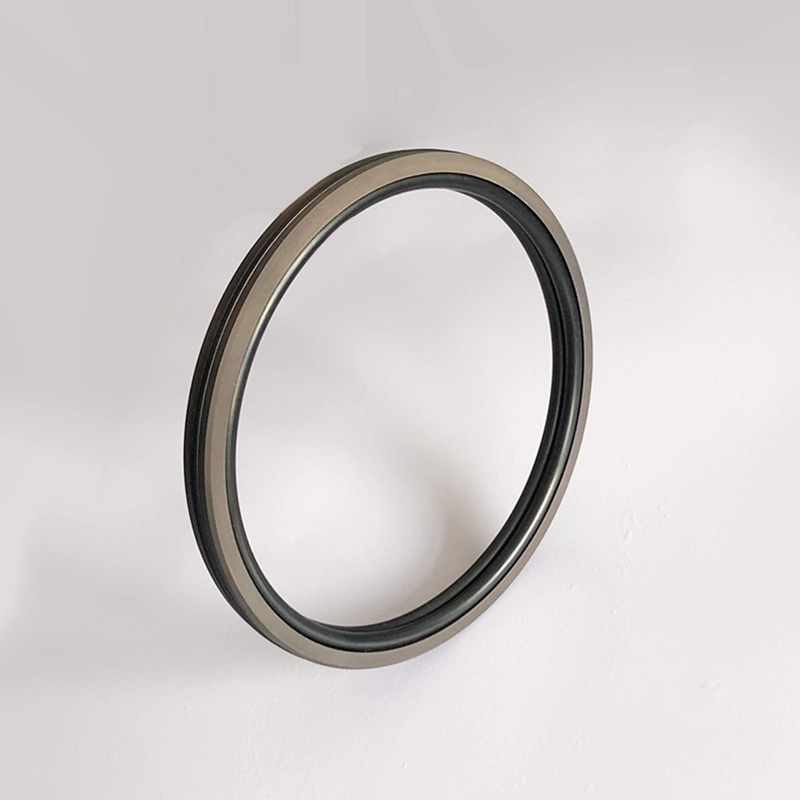

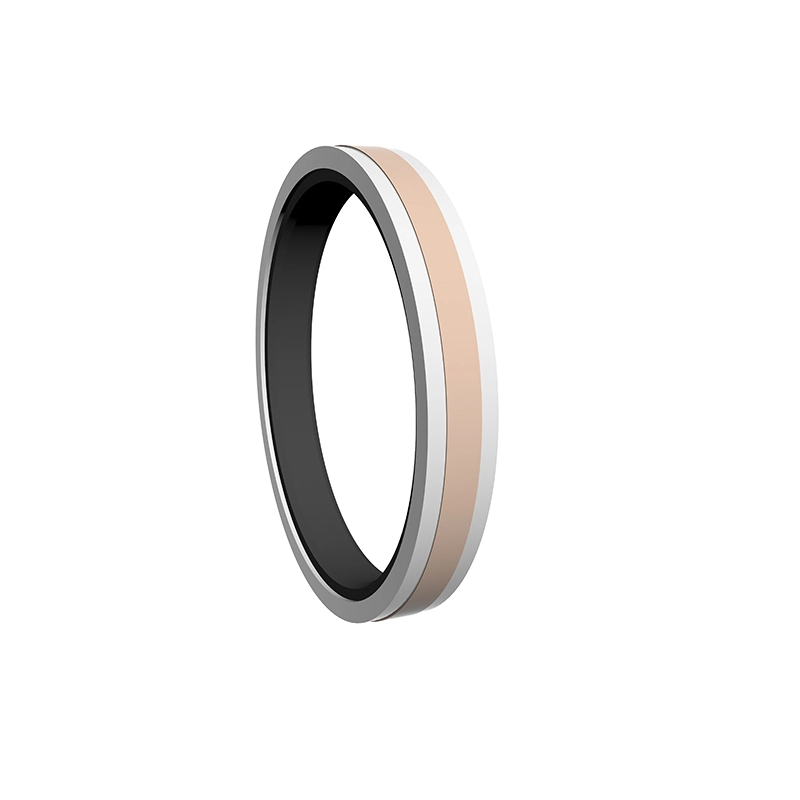

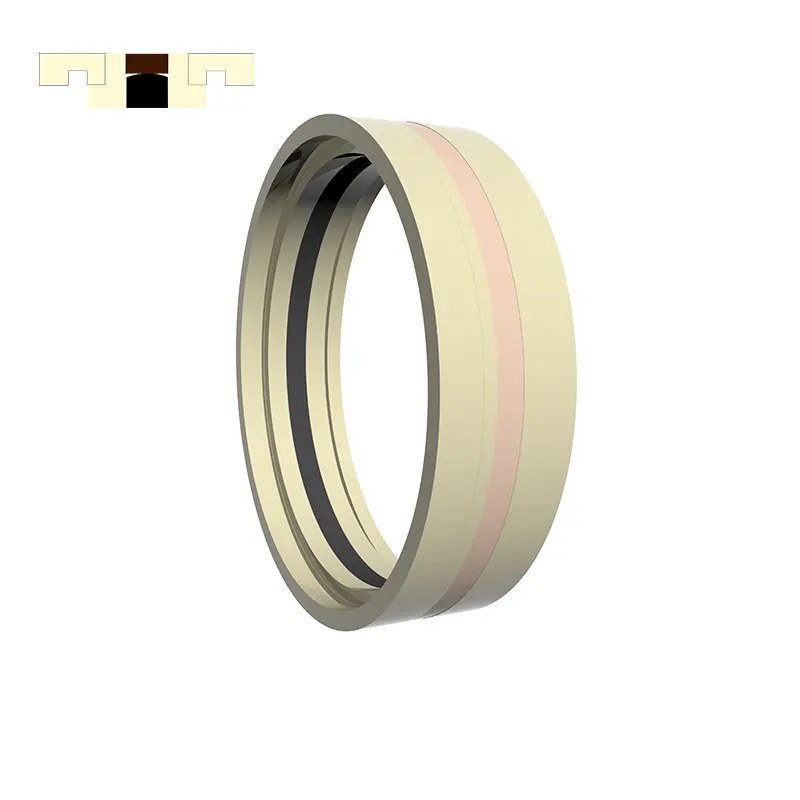

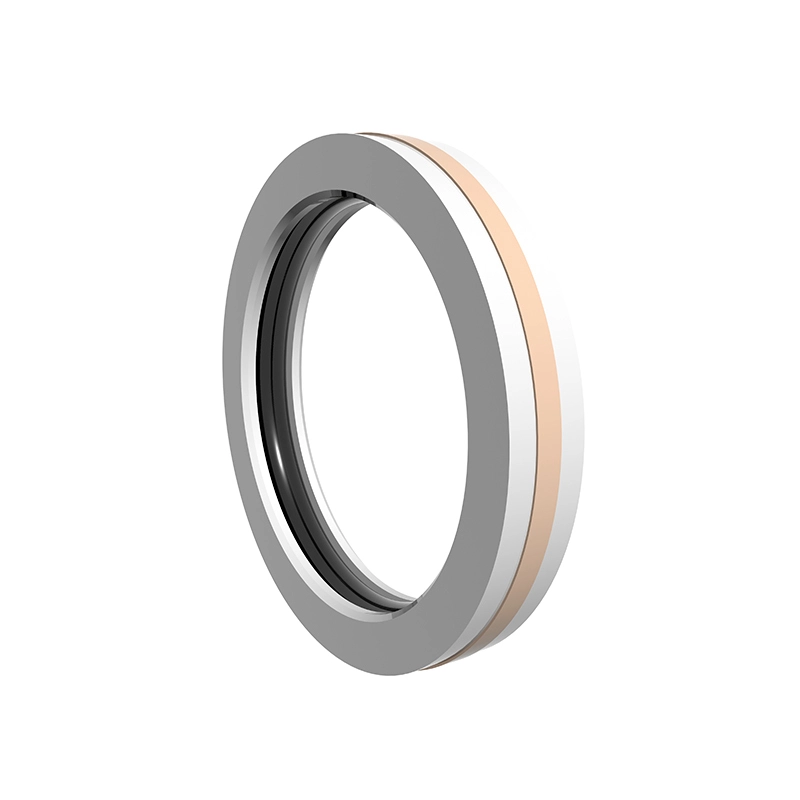

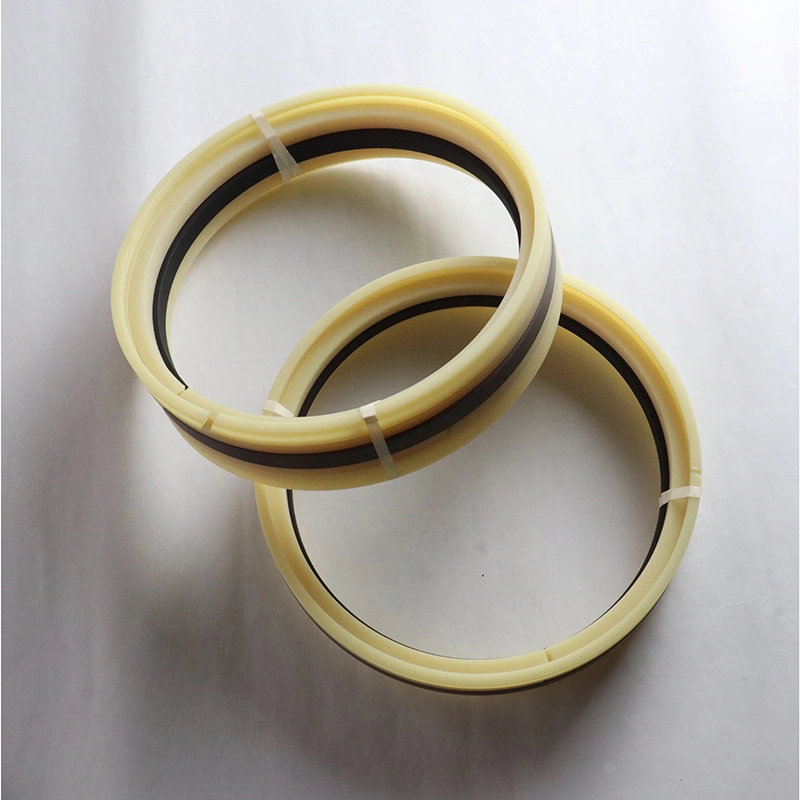

يتكون GDKK من حلقتين دليل ، وحلقتين الاحتفاظين ، وحلقة مطاطية مرنة وخاتم ختم. يلعب حلقة الدليل دورًا وتوجيهًا. تلعب الحلقة الاحتفاظ بدور دعم وتحديد المواقع ، توفر الحلقة المطاطية المرنة قوة مرنة وتعوض عن فقدان حلقة الختم. تتعاون حلقة الختم مع الفتحة الداخلية لأسطوانة الزيت لإنتاج تأثير ختم ، وهو مناسب لختم الضغط ثنائي الاتجاه لمكبس أسطوانة الزيت. لها تأثير ختم جيد حتى في ظل ظروف العمل القاسية. سمات:
1.
2. ثبات الضغط العالي للغاية تحت الضغط والظروف القاسية ؛
3. الحياة العالية ، يمكن استخدامها لختم في ظروف التشحيم السيئة ؛
4.
أداء ختم مرتفع ومنخفض الضغط.

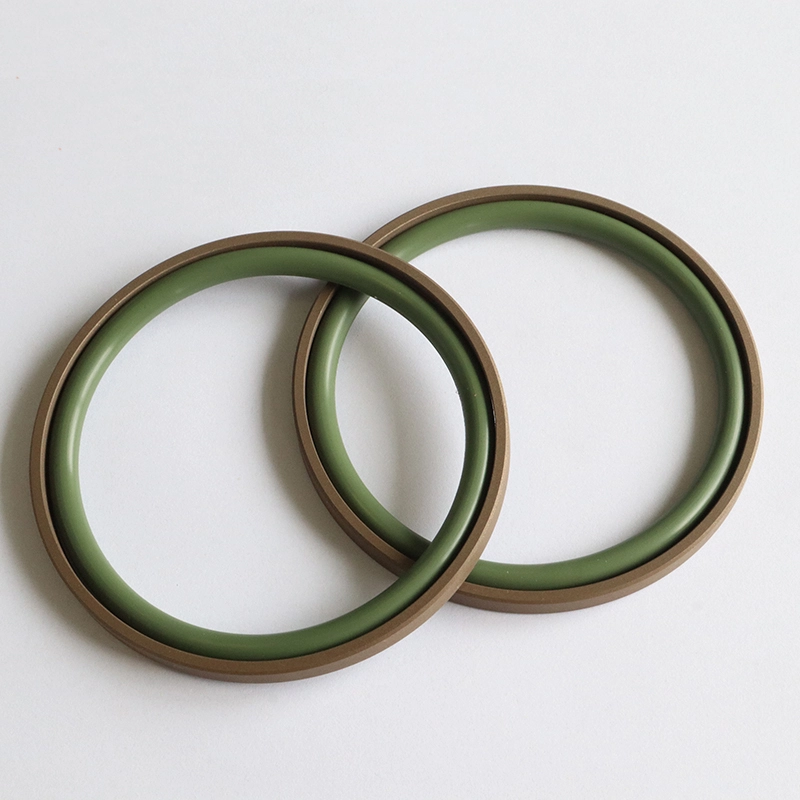

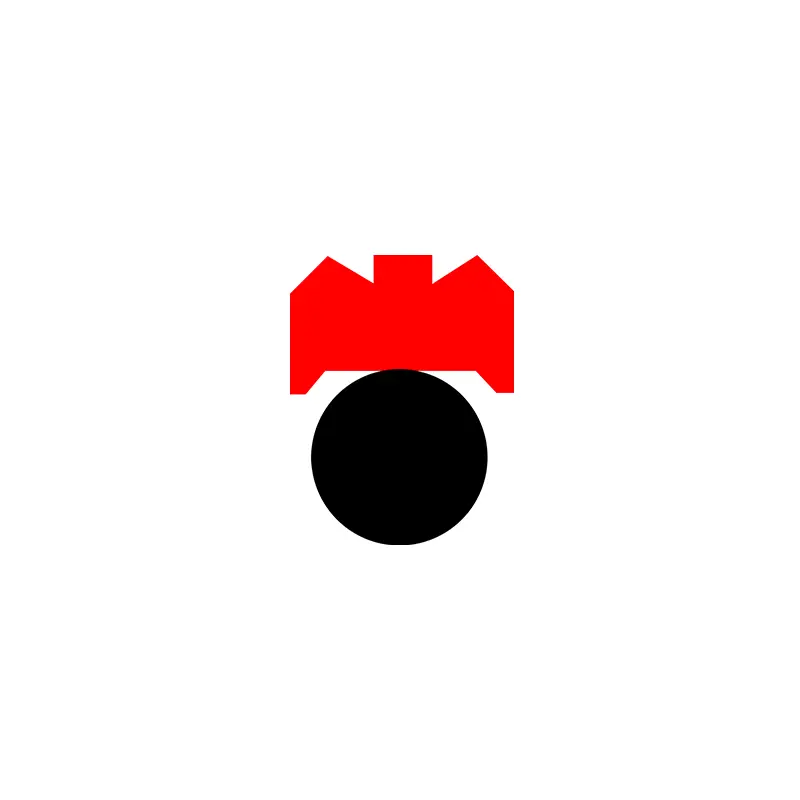

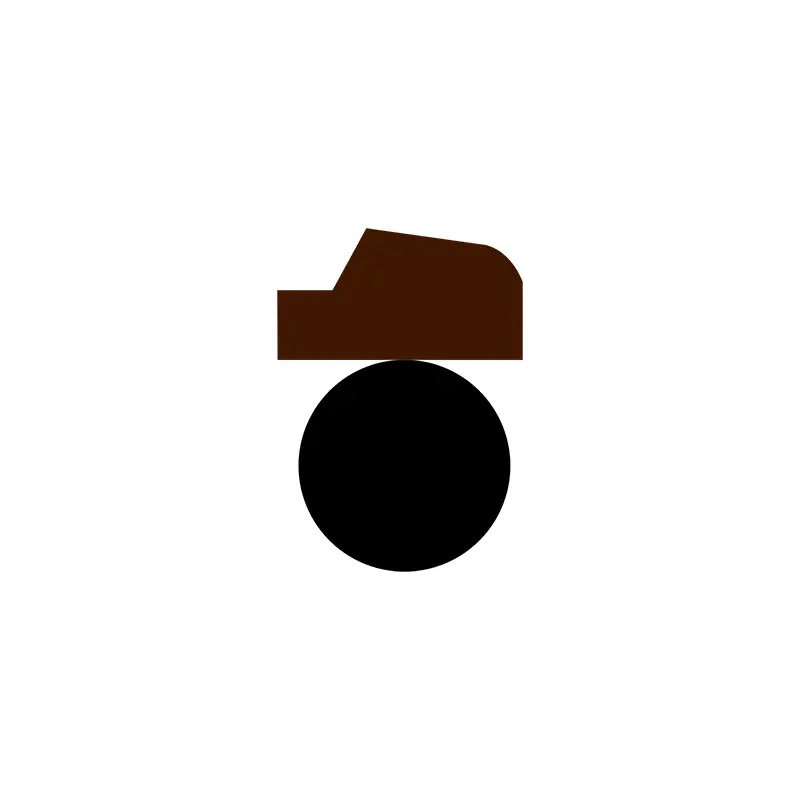

يتكون RC64 من حلقة ختم مثلثية PTFE وحلقة مطاطية حلقة O ، مناسبة لختم الضغط المتبادل الهيدروليكي والهواء المضغوط. يوفر الحلقة O قوة شعاعية ويعوض ارتداء حلقة الختم. نظرًا لأن حلقة الختم تعتمد تصميمًا رفيعًا للشفاه ، فإن قدرة تعويض المتابعة أفضل ، وبالتالي فإن أداء الختم جيد. يجب استخدام الأخدود المقسم (المفتوح) لأقطار الأسطوانة أقل من 30 مم. سمات:
1. يمكن استخدامه لكل من الهيدروليكي والهواء المضغوط.
2. الاحتكاك المنخفض ، مقاومة البداية الصغيرة ، حركة ناعمة ، احتكاك ديناميكي ومتساوي ، لا زحف ؛
3. الحياة الطويلة ، يمكن استخدامها لأختام التشحيم الخالية من الزيت ؛
مساحة هيكلية صغيرة ، تسهيل التثبيت والصيانة ؛

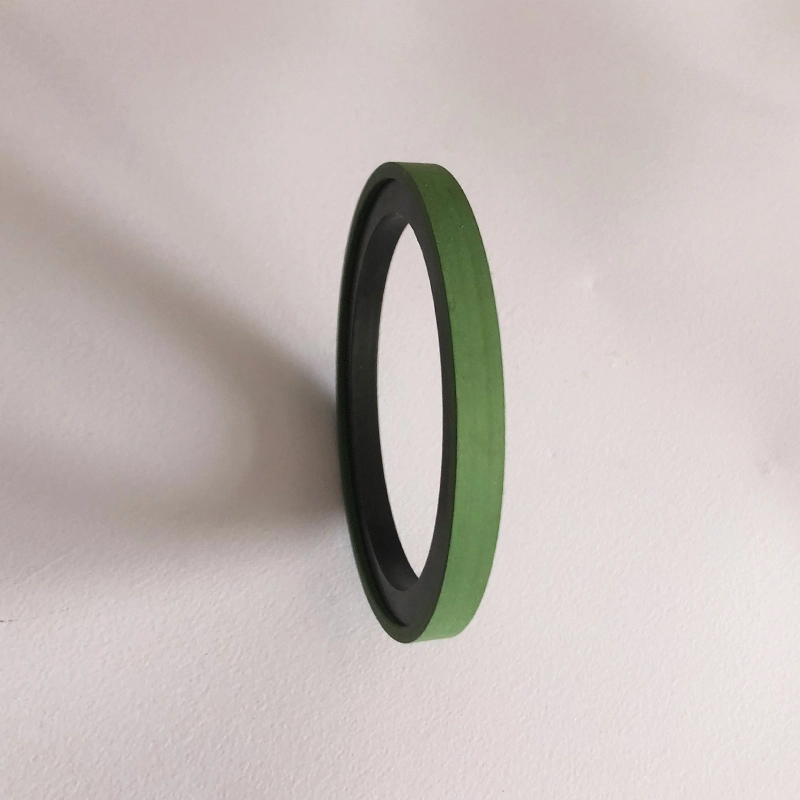

SPG عبارة عن مزيج من حلقة ختم PTFE المعدلة المستطيلة وحلقة مطاطية مستطيلة كعنصر التحميل المسبق. لديها خصائص الختم الجيدة ، الاحتكاك المنخفض والمساحة الهيكلية الصغيرة.

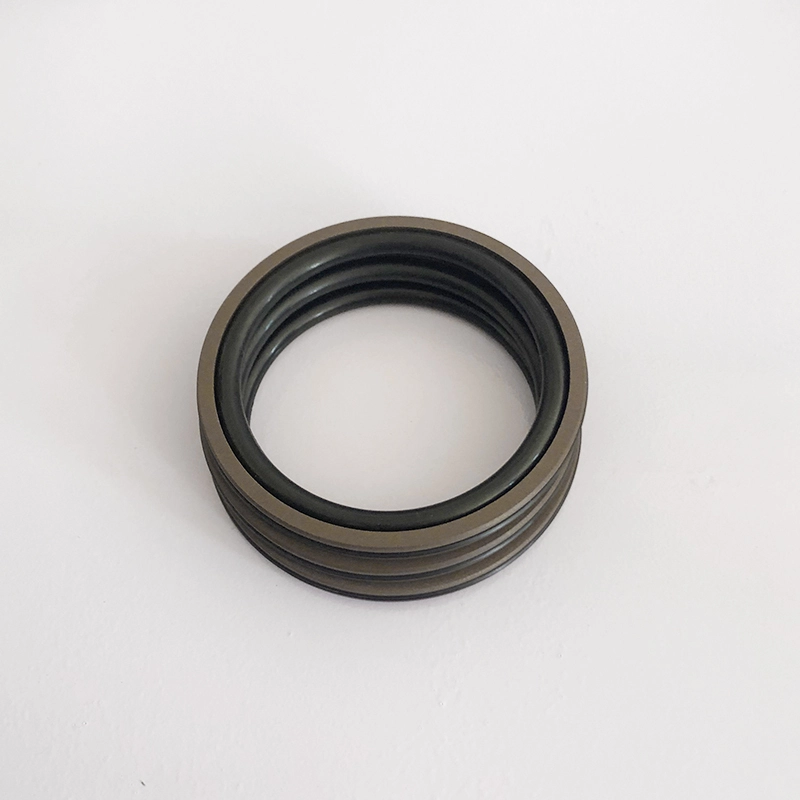

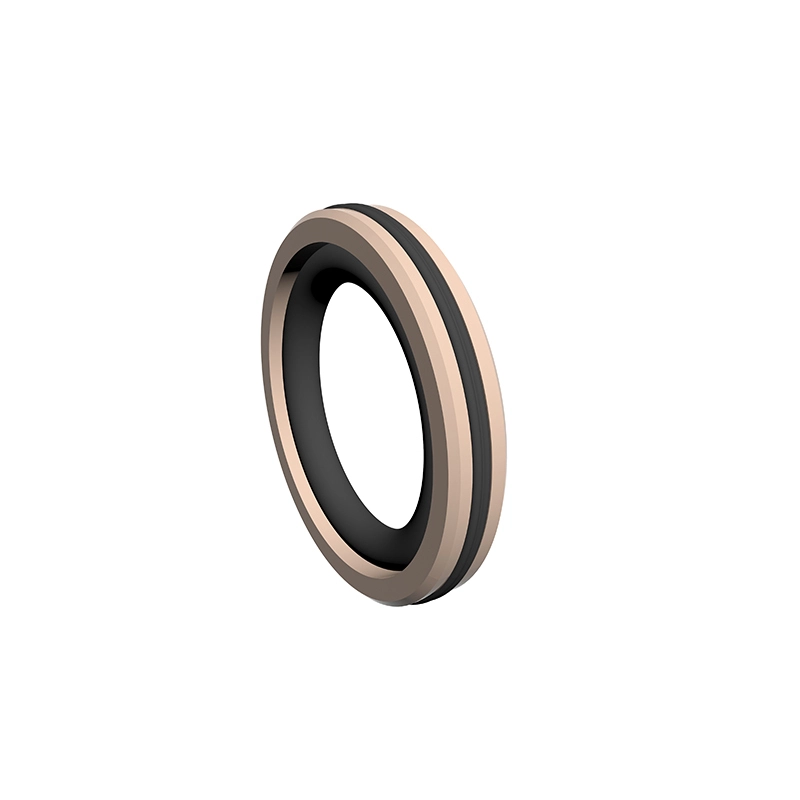

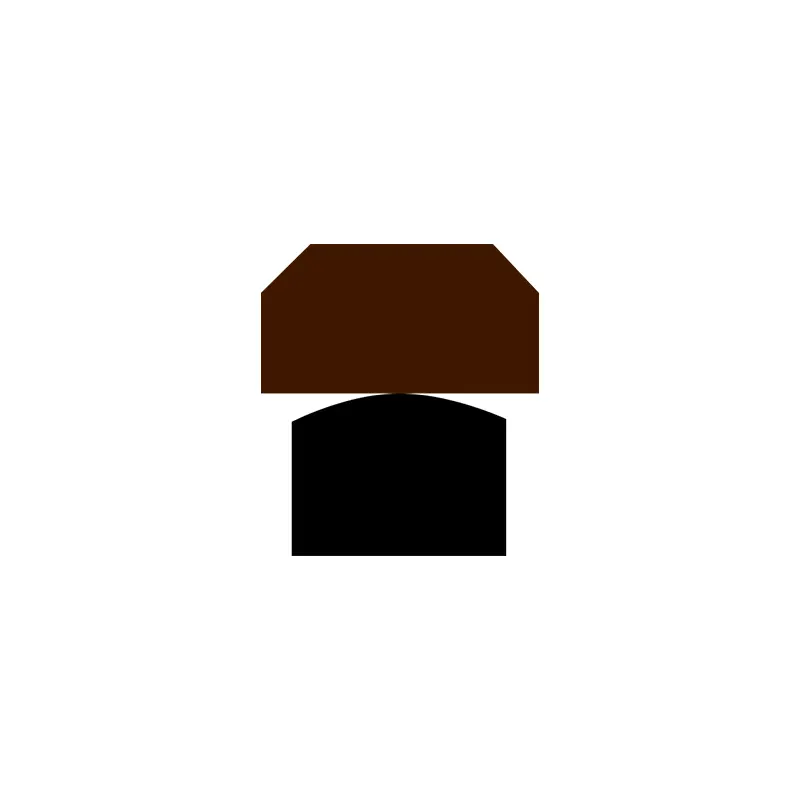

RC66 هو مزيج من حلقة ختم PTFE المعدلة المستطيلة وحلقة O كعنصر التحميل المسبق. لديها خصائص الختم الجيدة ، الاحتكاك المنخفض ، والمساحة الهيكلية الصغيرة. وهي مناسبة لأسطوانات الزيت عالية السرعة أو الأسطوانات. يتكون RC67 من حلقة ختم مستطيلة PTFE المملوءة ، وحلقتين الاحتفاظين ، ومرنجي غير متجانس ، وهو مناسب لختم الضغط ثنائي الاتجاه الهيدروليكي. يوفر المطاطية قوة شعاعية ويعوض ارتداء حلقة الختم. تحمي الحلقة المحتفظ بها حلقة الختم ولها تأثير ختم جيد حتى في ظل ظروف العمل القاسية. سمات:
1.
2. ثبات الضغط العالي للغاية تحت الضغط والظروف القاسية ؛
3. الحياة العالية ، يمكن استخدامها في تزييت خالية من الزيت.
4.
5.

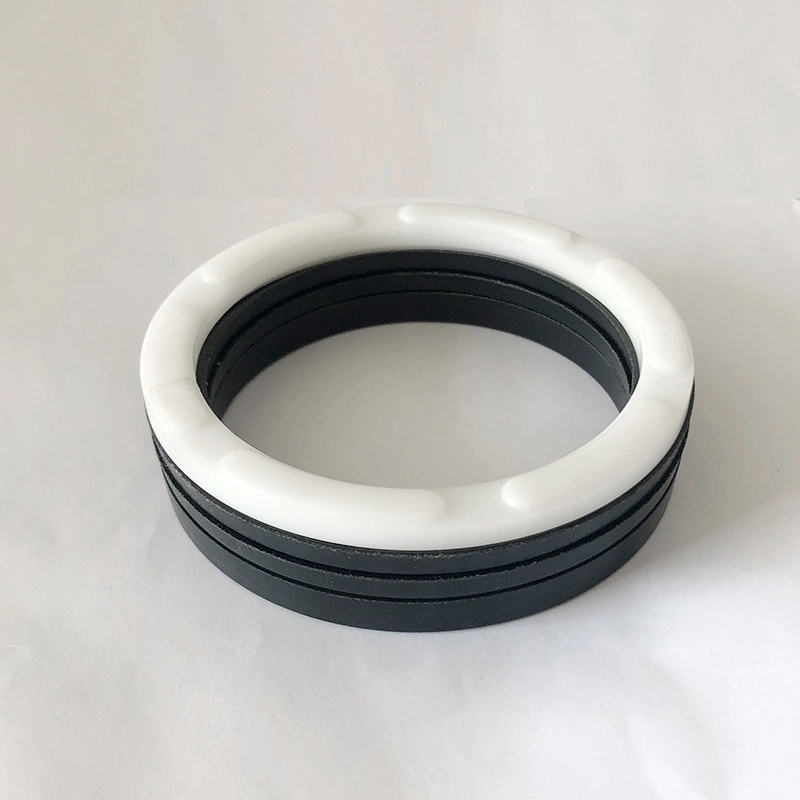

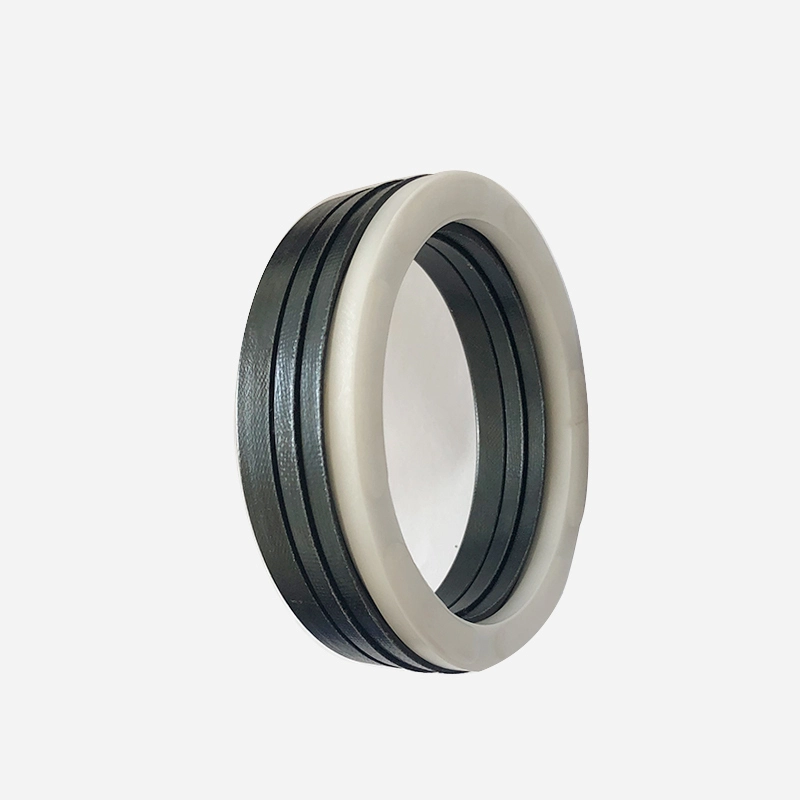

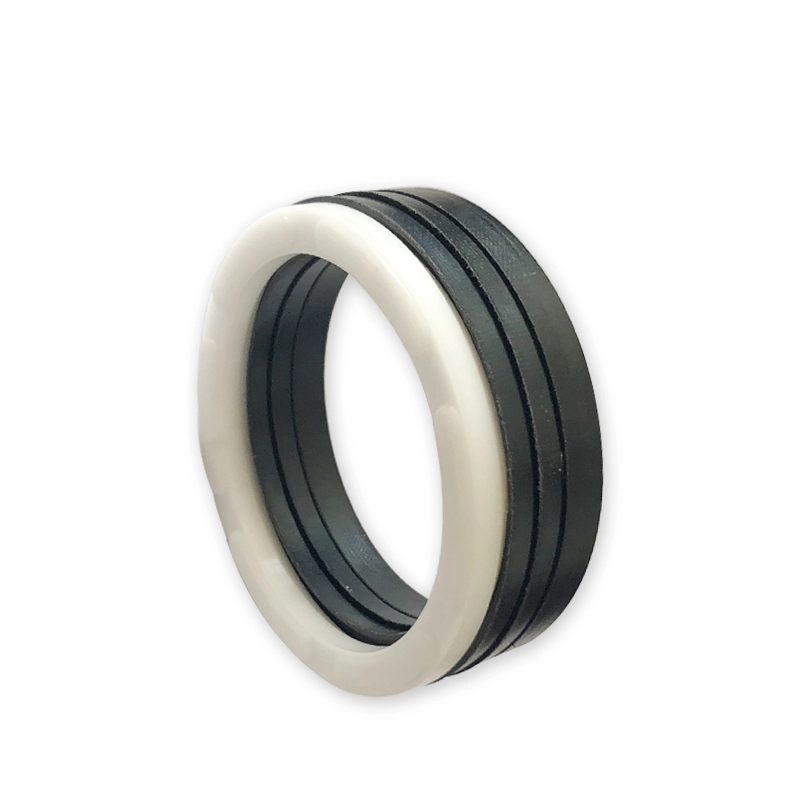

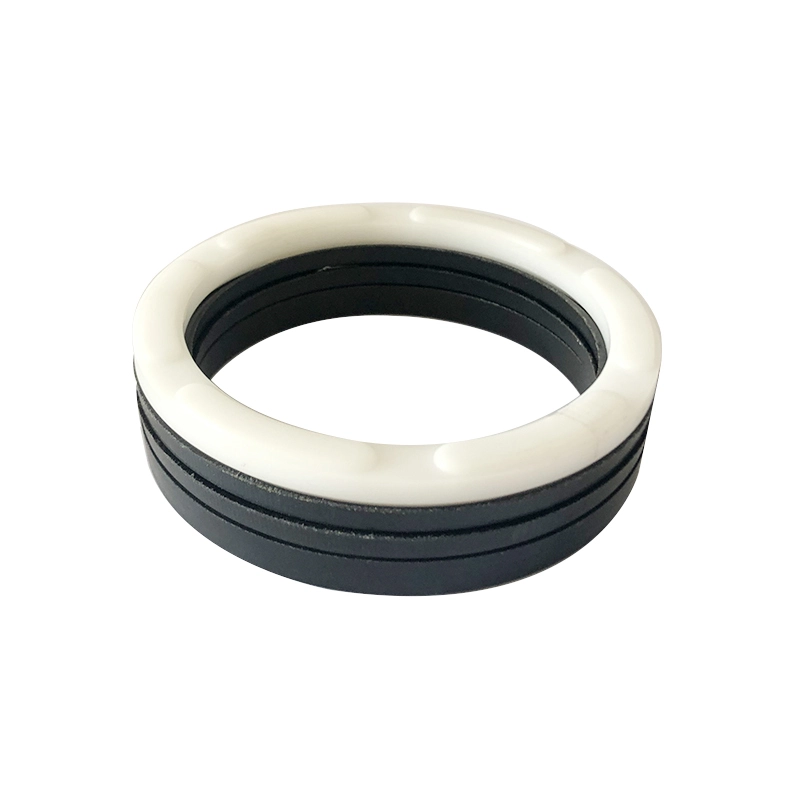

يتكون RCEK من مجموعة من حلقات الختم على شكل حرف V ، وحلقة ضغط وحلقة دعم ، وهي مناسبة لختم الضغط المتبادل الهيدروليكي في اتجاه واحد. يجب تطبيق الشحوم المتوافقة مع مادة الختم أثناء التثبيت. لا يمكن تثبيته في أخدود متكامل (مغلق). يتم استخدامه لأختام المكبس في الأحمال المتوسطة والثقيلة. سمات:
1. تتوفر مجموعة متنوعة من المواد ، والتي يمكن تعديلها على النحو الأمثل لتناسب أغراض مختلفة ؛
2. يمكن استخدامه في ظروف العمل القاسية وهو مناسب لجميع الوسائط والظروف القاسية تقريبًا ؛
3. لها عمر خدمة طويل ويمكن استخدامها لختمات التشحيم الخالية من النفط (اختيار مواد معقول) ؛
4. يمكن ضبط أداء الختم ، ويمكن ضبط الحجم المحوري عن طريق إضافة أو إزالة حلقات الختم على شكل V ؛
يمكن أن تعمل بفعالية حتى لو كانت جودة سطح الختم سيئة.

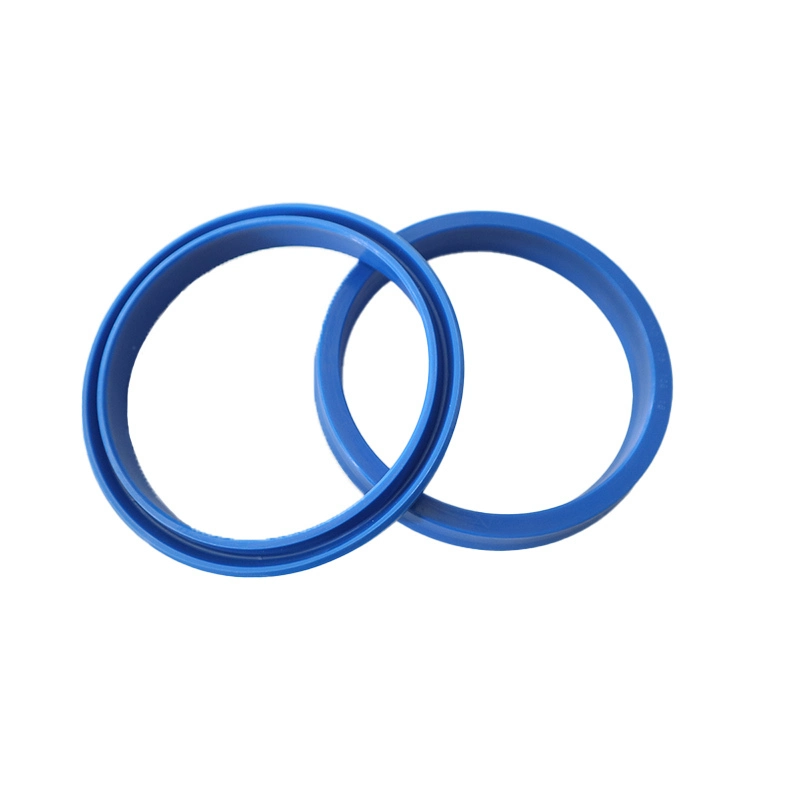

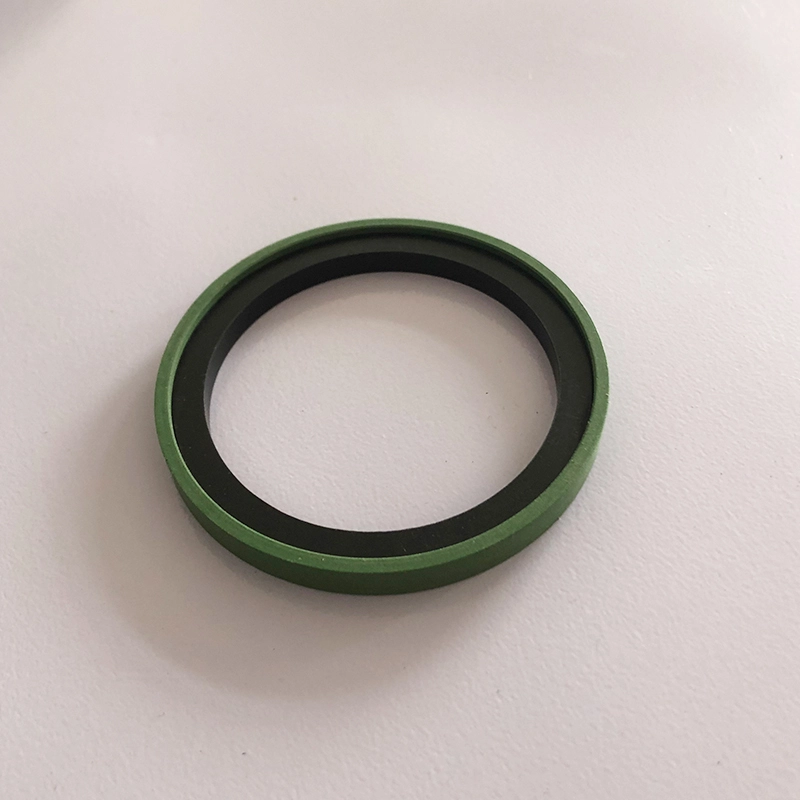

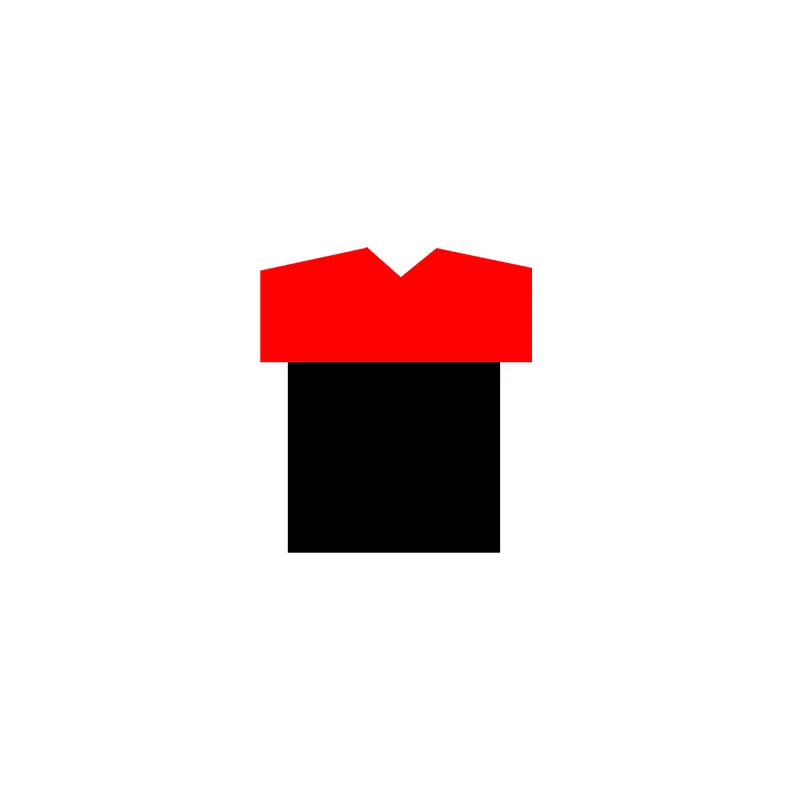

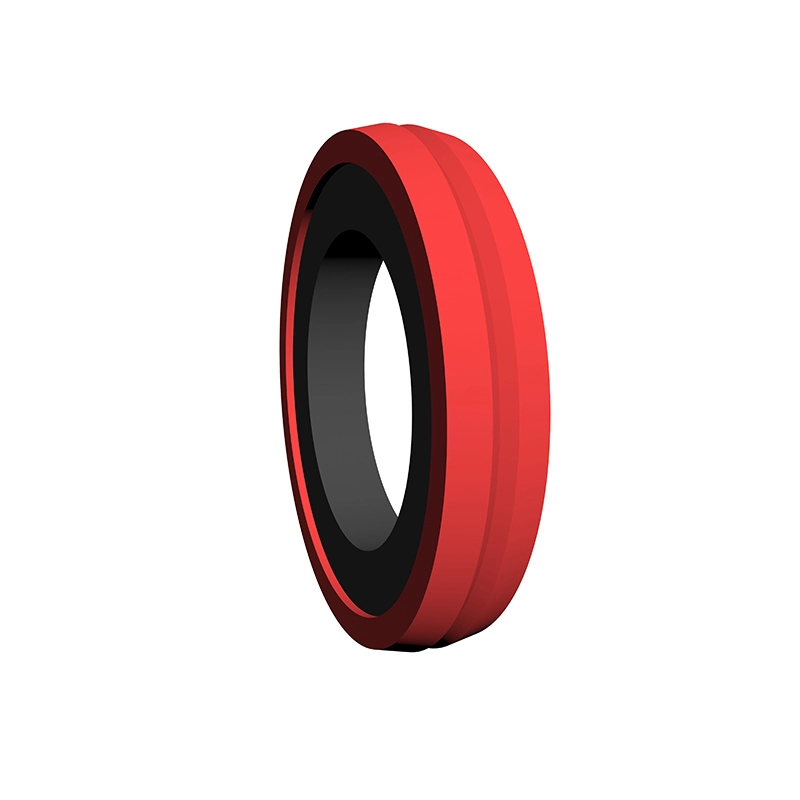

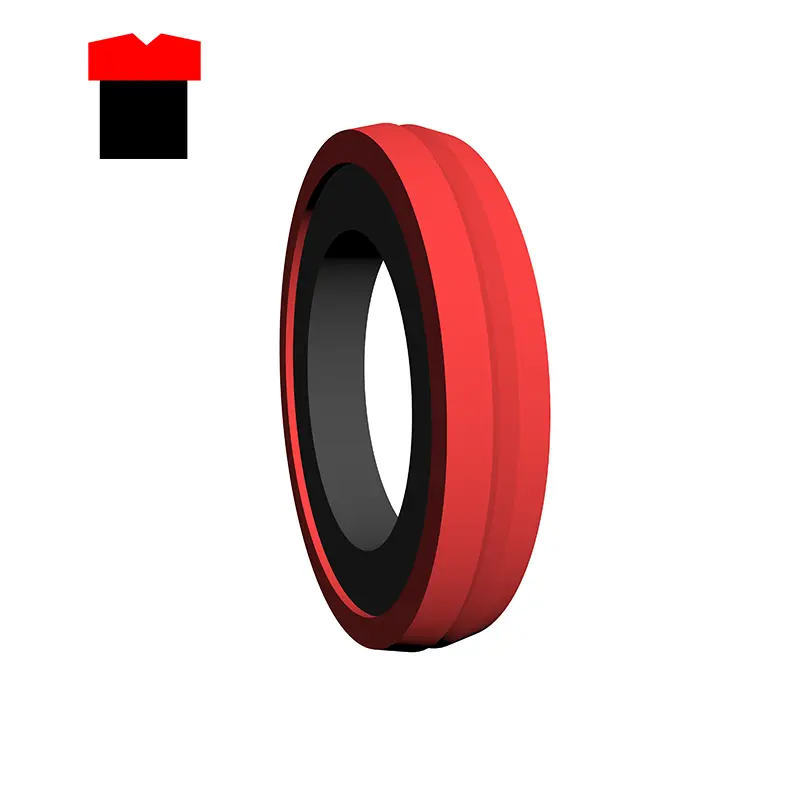

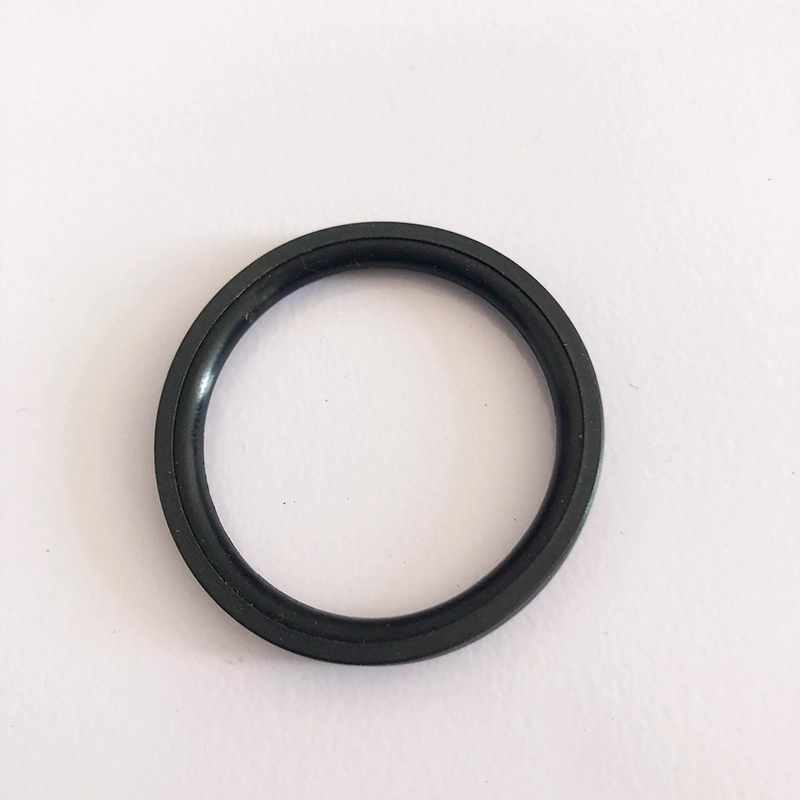

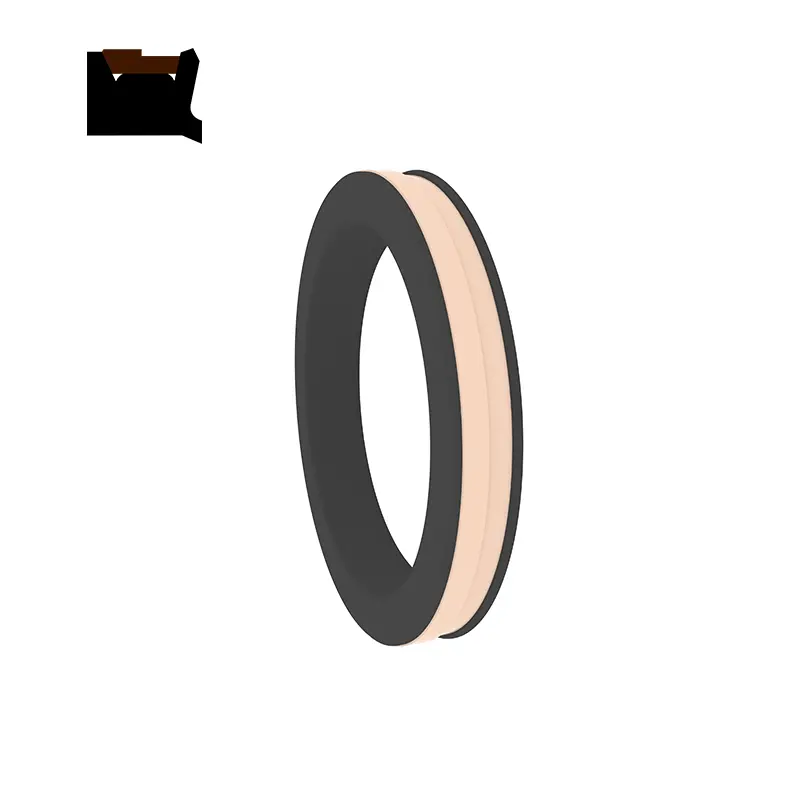

يتكون RCKR من حلقة ختم PU وحلقة مطاطية مستطيلة ، مناسبة لختم ثنائي الاتجاه الهيدروليكي. إنه منتج تكميلي لمنتجات حلقة Glyd ، مع قدرة أفضل لختم وصيانة الضغط من Glyd Ring ، ويمكن تثبيتها دون مساعدة من أدوات التثبيت. ميزاتها:
1. أداء ختم ديناميكي جيد وثابت ؛
2. أداء ختم أفضل للضغط منخفض من حلقة Glyd ، ويمكن تثبيته بدون أدوات التثبيت ؛
3. احتكاك منخفض ، مقاومة بدء صغيرة ، وحركة ناعمة ؛
4. الحياة الطويلة ، يمكن استخدامها لختم التشحيم الخالي من الزيت.
5. يمكن استخدامها لختم الضغط ثنائي الاتجاه.
يتوافق أخدود التثبيت مع معيار ISO7425/1.

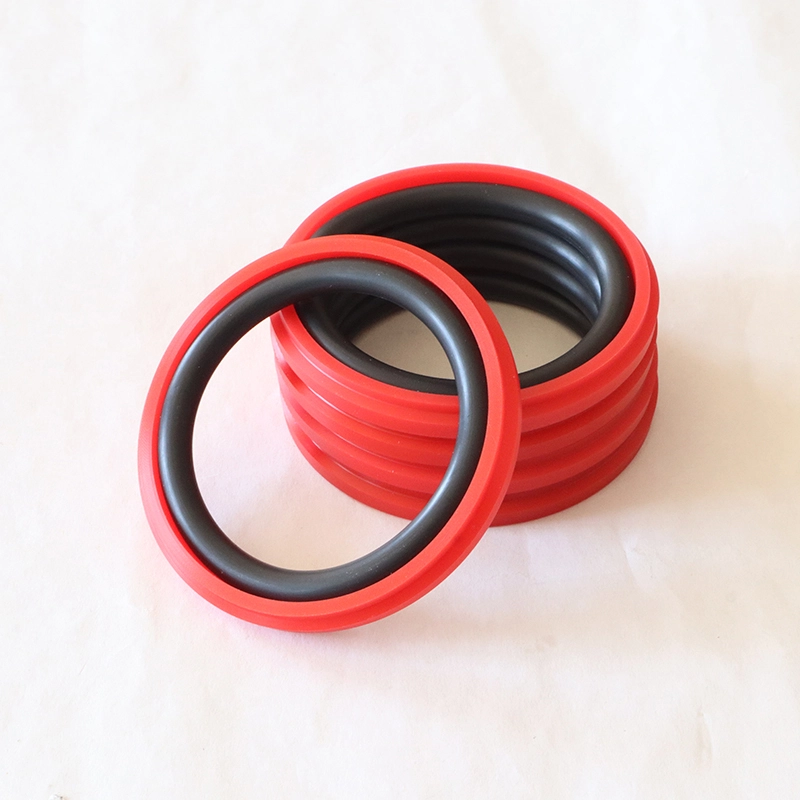

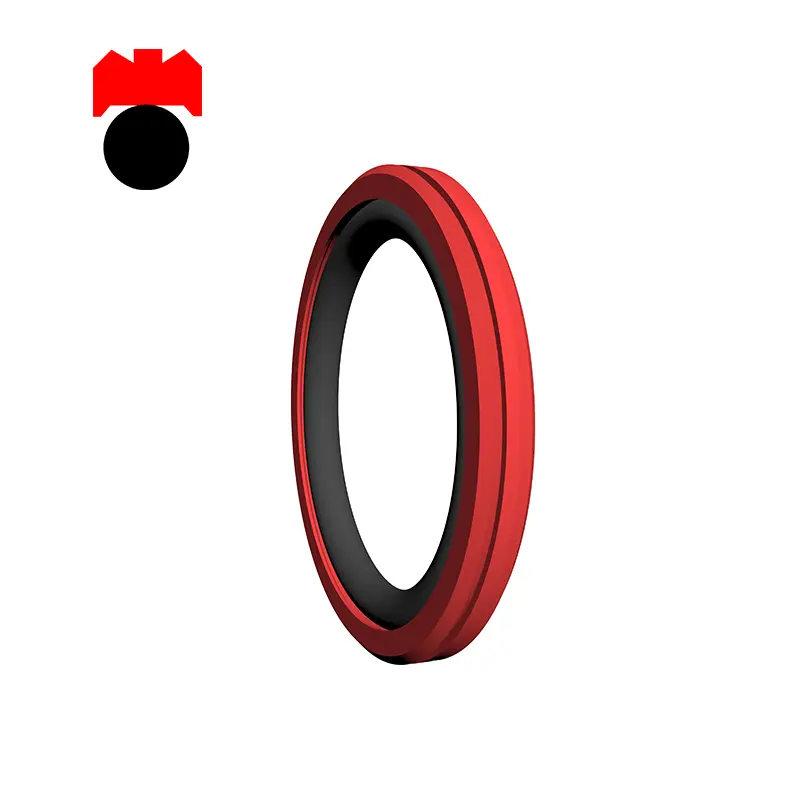

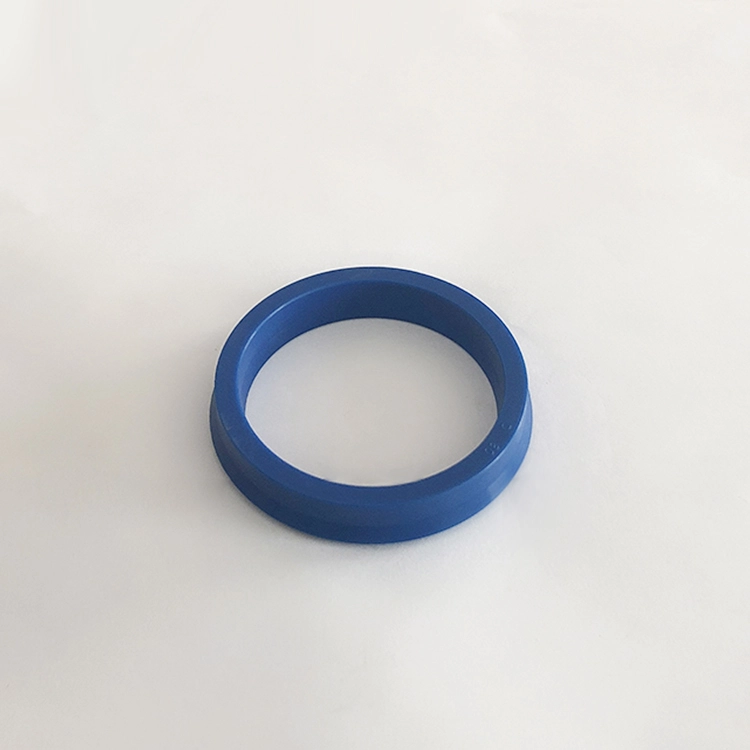

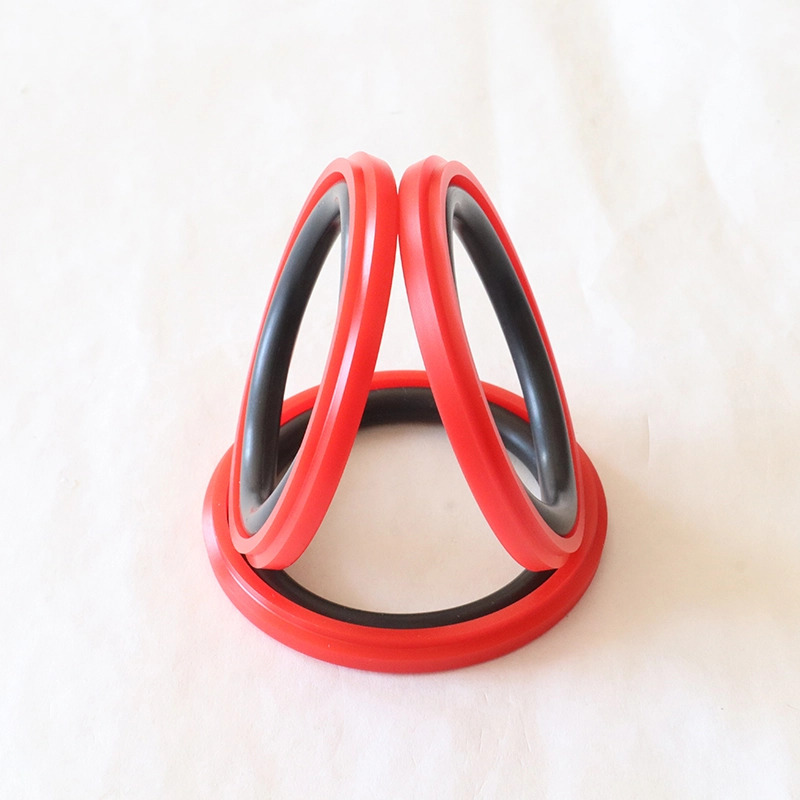

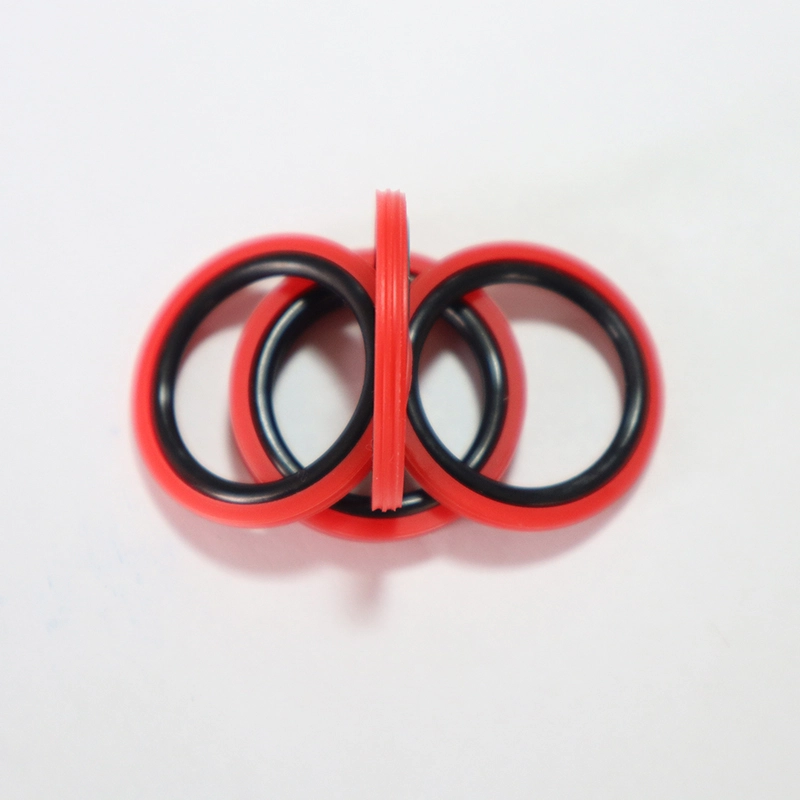

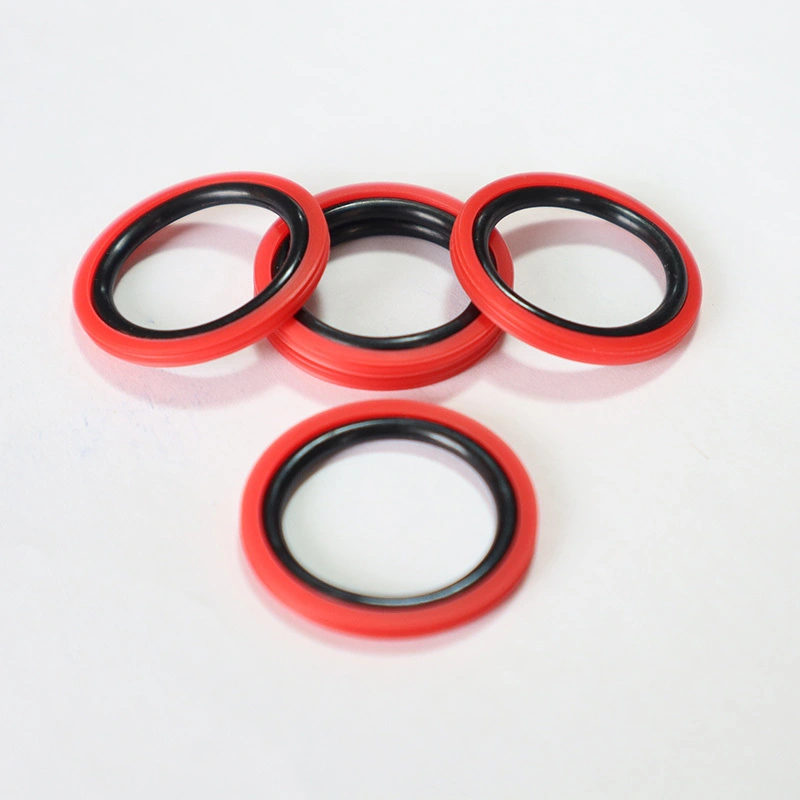

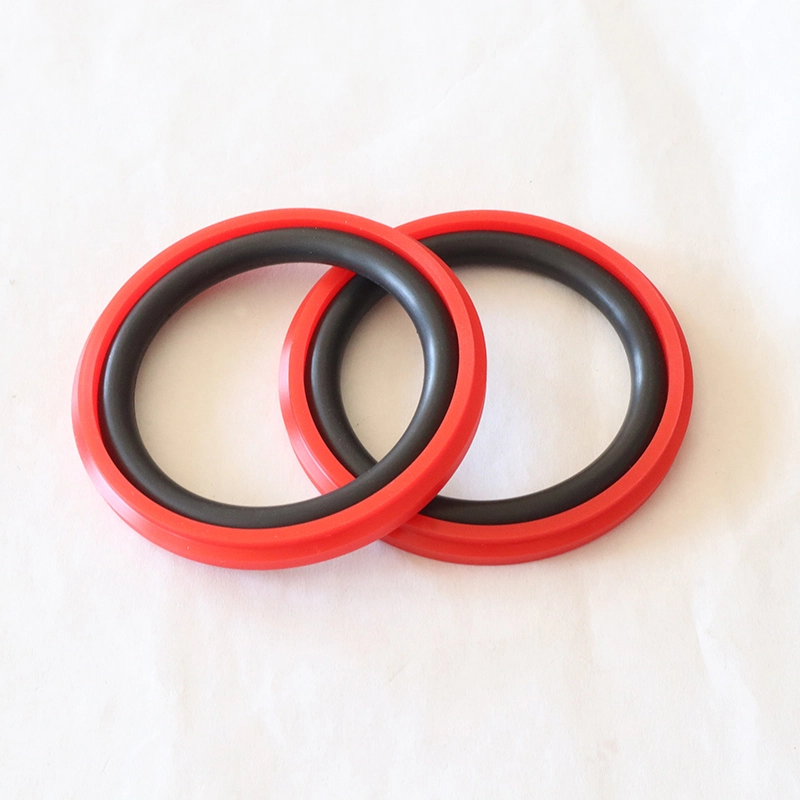

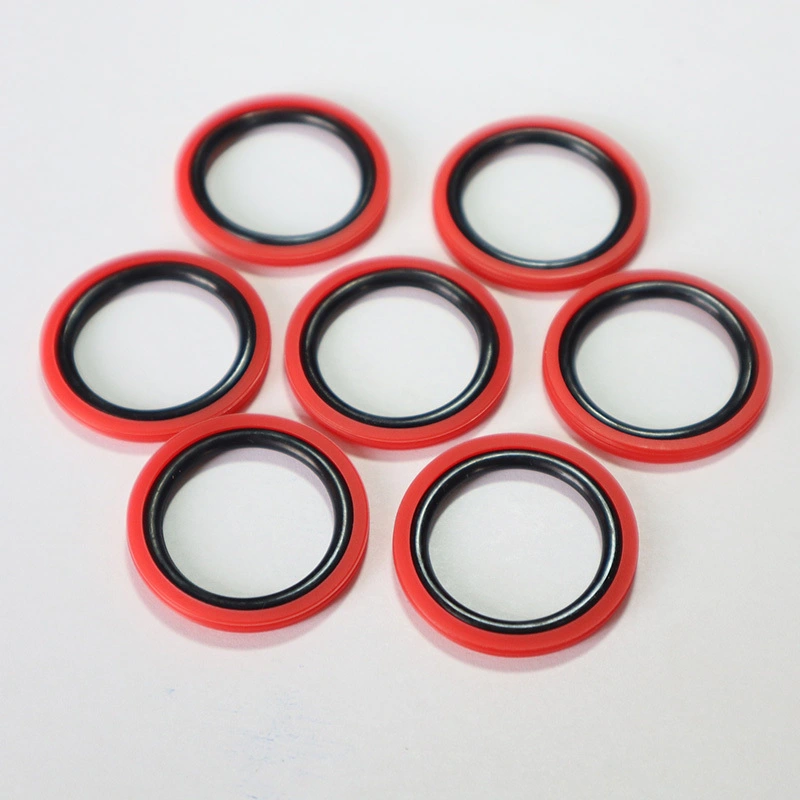

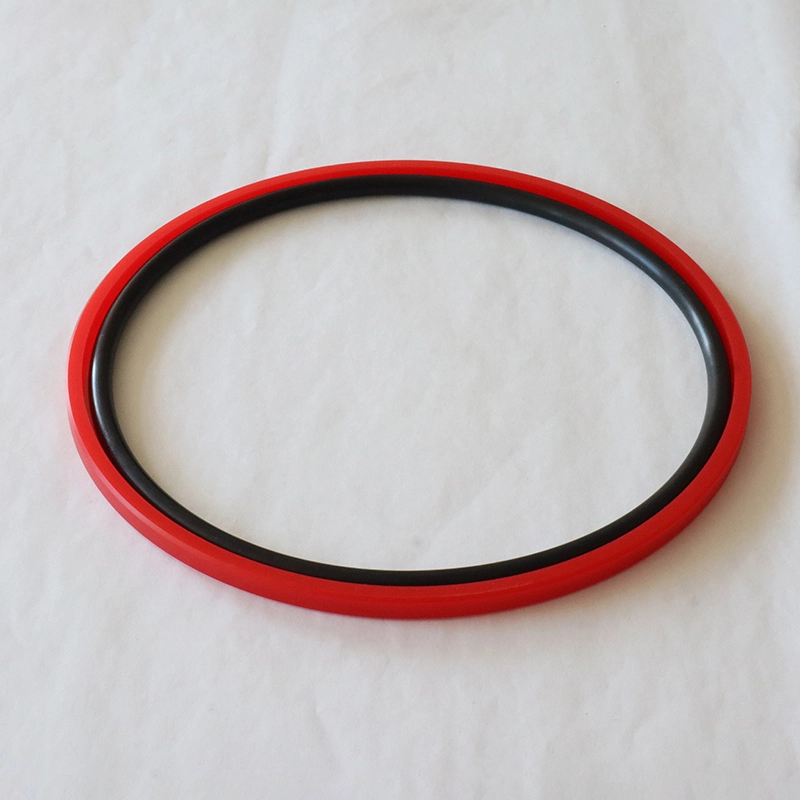

يتكون RPW من حلقة ختم PU على شكل خاص وحلقة مطاطية على شكل O ، مناسبة لختم الضغط ثنائي الاتجاه الهيدروليكي. يوفر الحلقة O قوة شعاعية ويعوض ارتداء حلقة الختم. يتم استخدامه بشكل عام مع حلقة دليل. سمات:
1. احتكاك منخفض ، مقاومة البداية الصغيرة ، حركة ناعمة ، لا زحف ؛
2. ثبات الضغط العالي للغاية تحت الضغط والظروف القاسية ؛
3. أداء ختم جيد في كل من الضغوط العالية والمنخفضة ؛
لا توجد أدوات تثبيت مطلوبة للتثبيت.

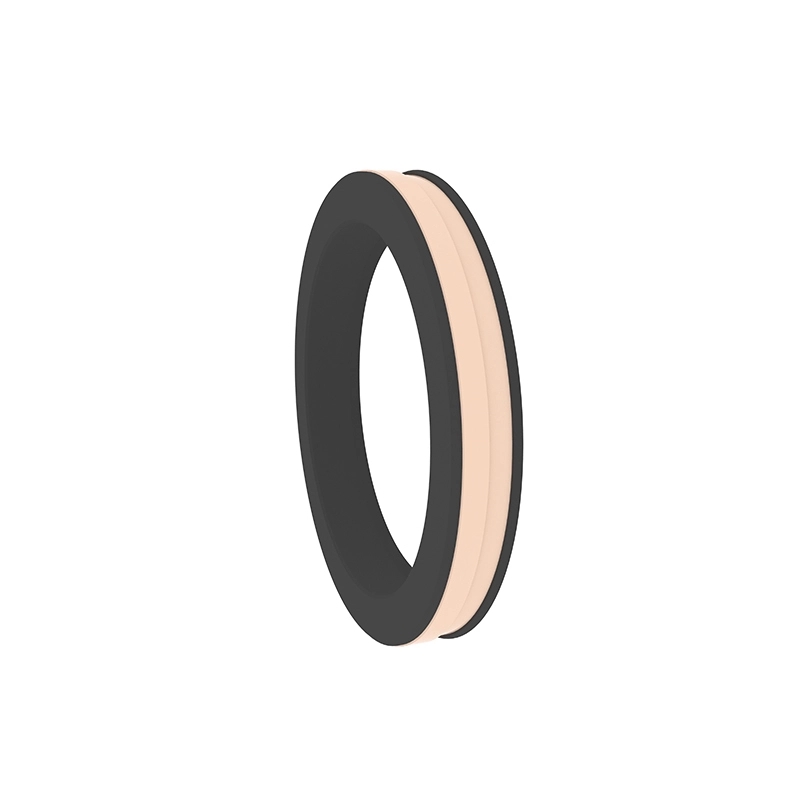

يتكون TDA و TDMA من المطاط الخاص على شكل خاص (أو البولي يوريثان) من حلقة ختم PTFE المعدلة ، ولديهما خصائص الختم الجيد ، والحياة الطويلة ، والاحتكاك المنخفض ، ولا زحف ، إلخ. TDMA مناسب لختم الضغط في اتجاهين من المكابس.

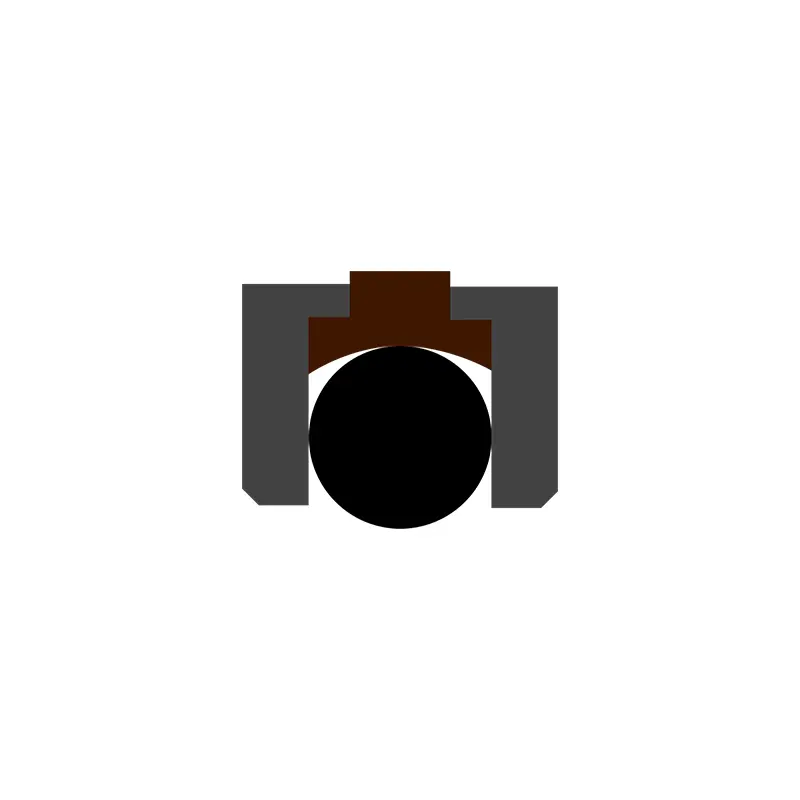

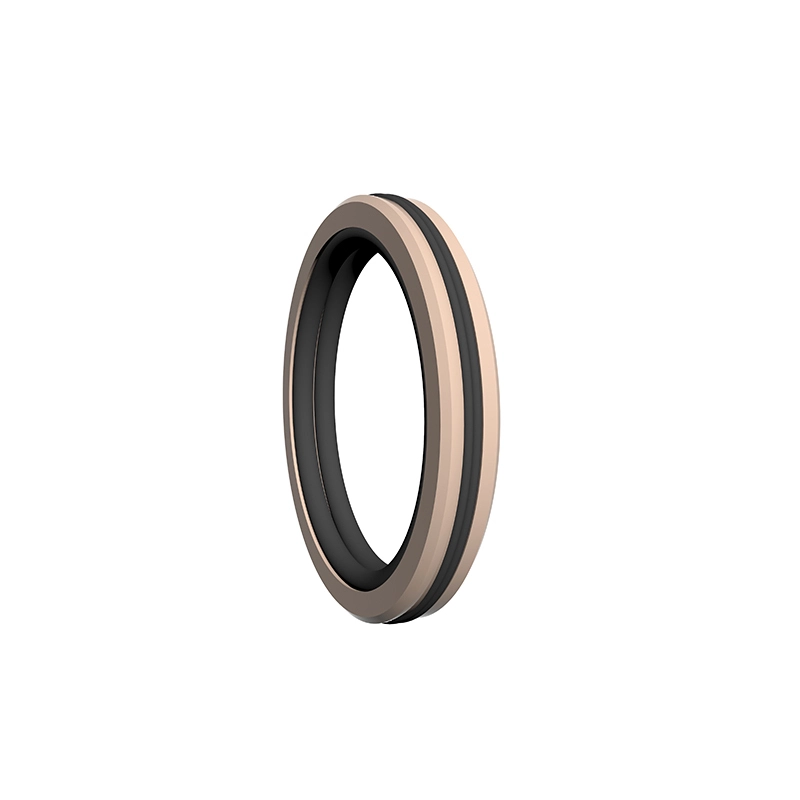

يتكون GGDA من حلقة ختم مملوءة بـ PTFE ، وحلقتين لدعم البلاستيك على شكل حرف L وقوة O-Ring مرنة ، مع ختم جيد ، حياة طويلة ، احتكاك منخفض ، بدون زحف وخصائص أخرى. مناسبة لختم الضغط ثنائي الاتجاه المكبس.

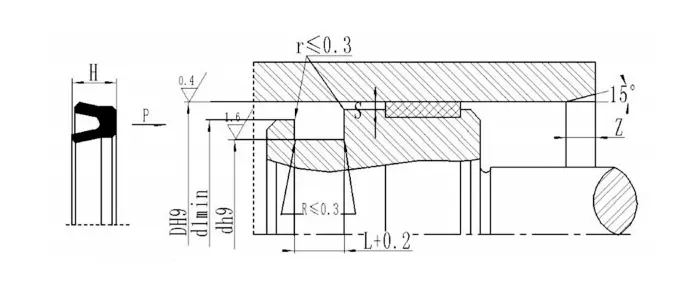

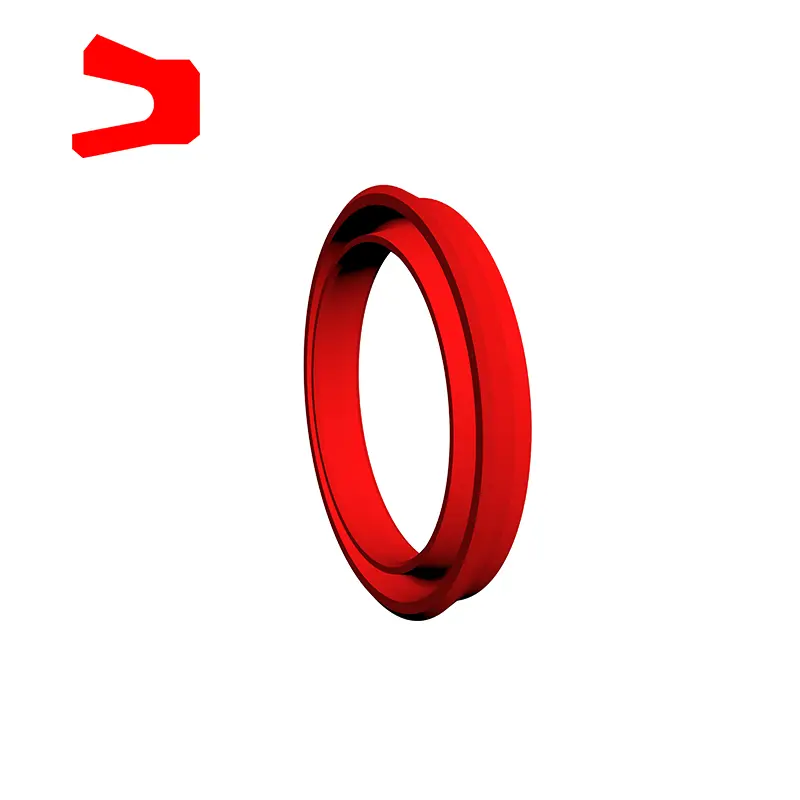

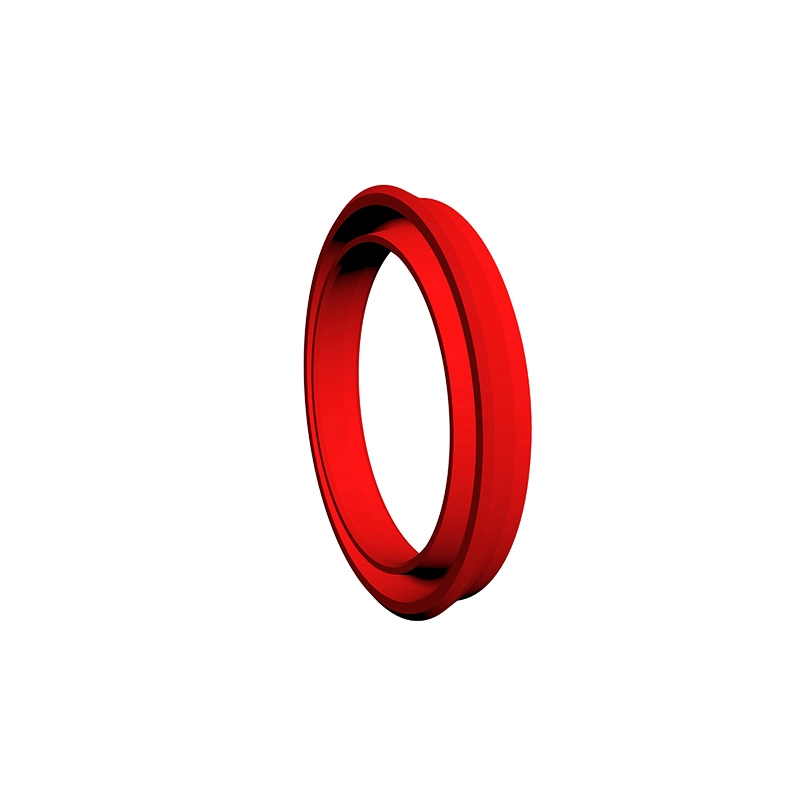

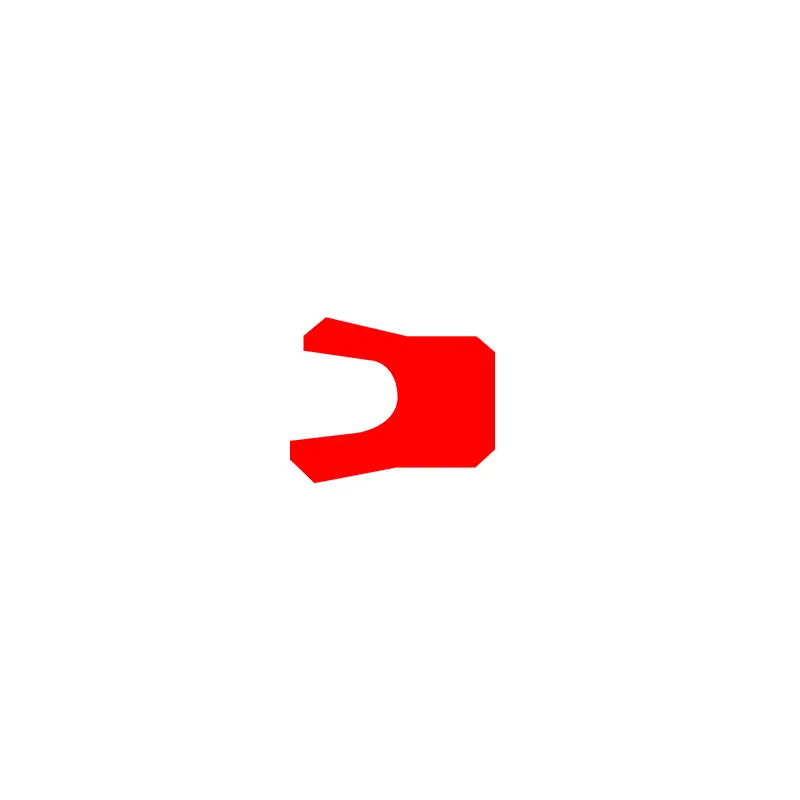

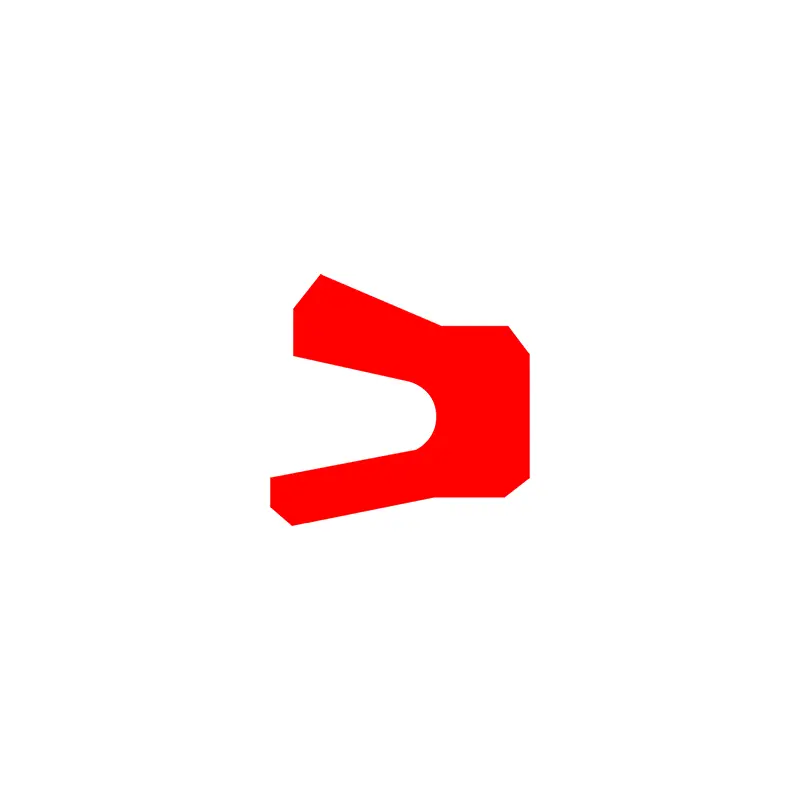

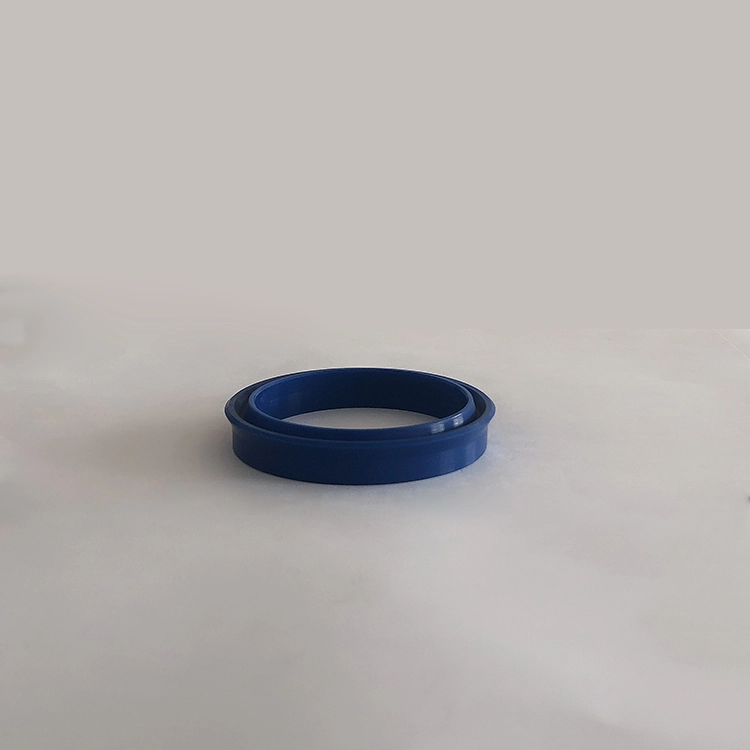

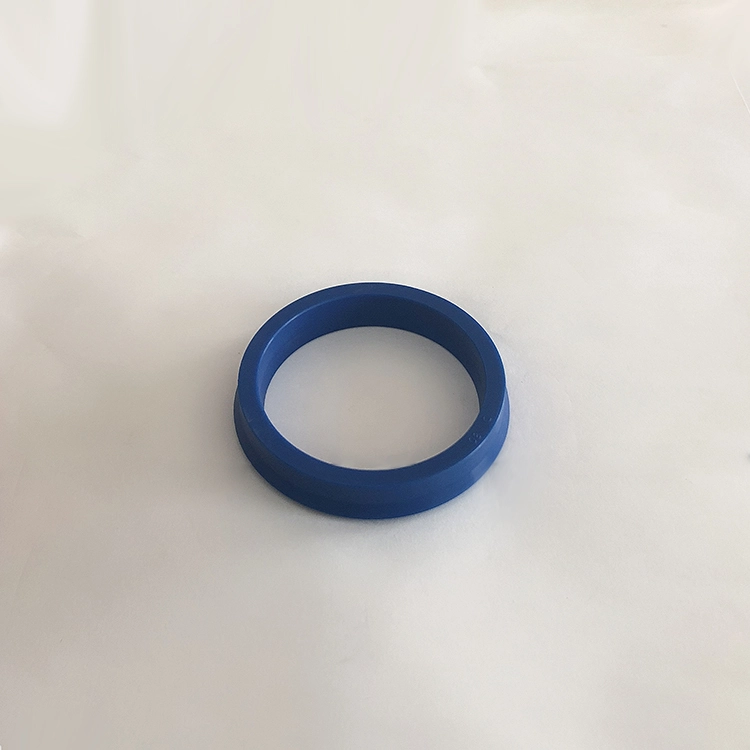

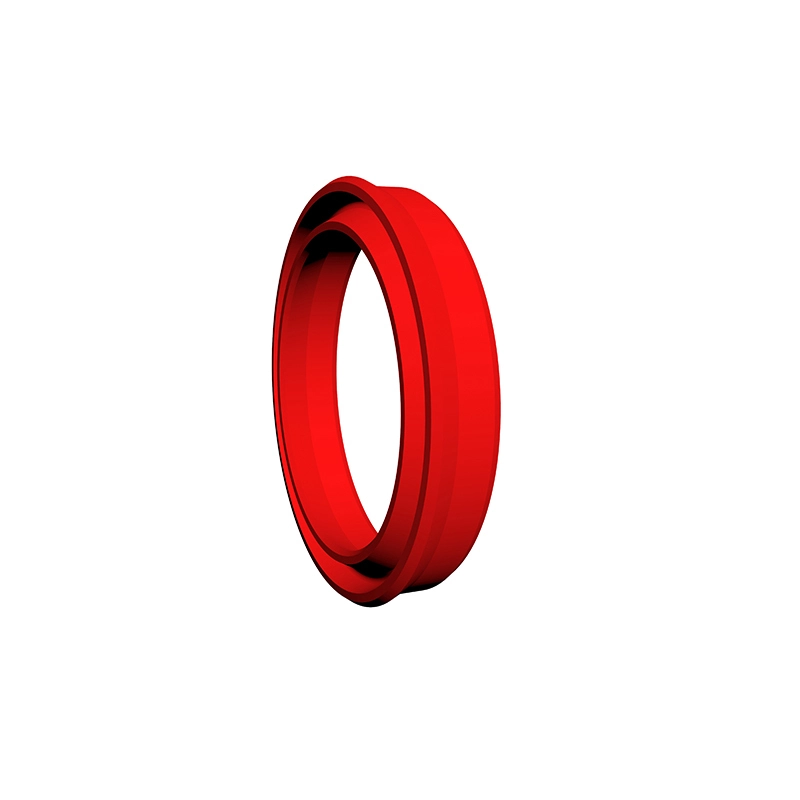

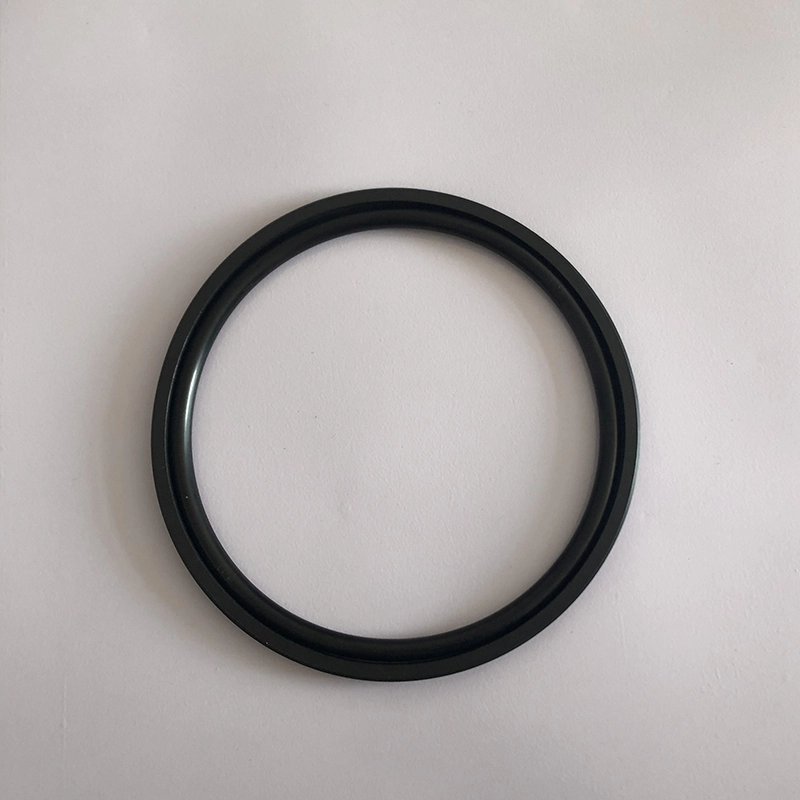

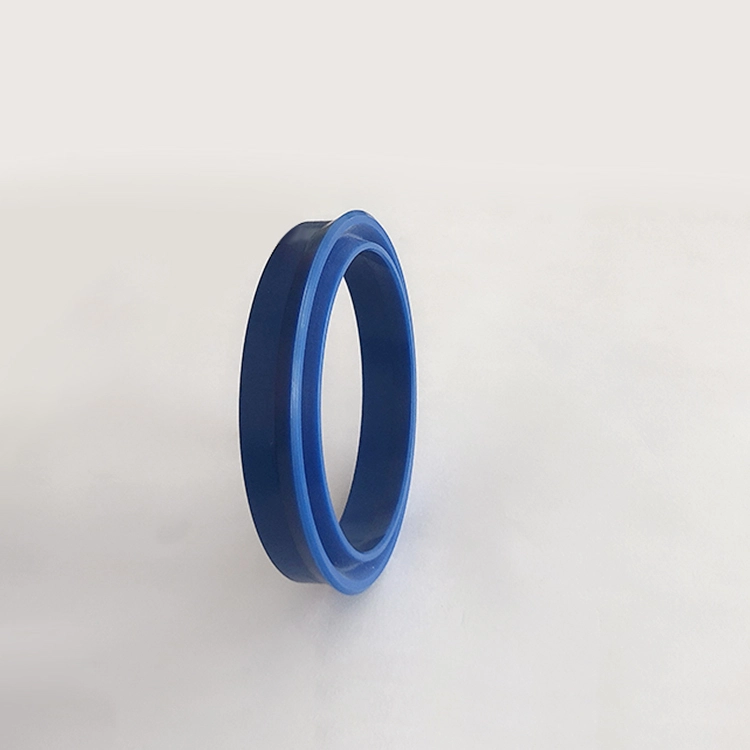

RCUP Sealing Ring هو ختم غير متماثل يستخدم خصيصًا على المكبس ، وهو مناسب للحركة المتبادلة الهيدروليكية في اتجاه واحد ، مع أداء ختم جيد. يتوافق الأخدود مع ISO5597 معيار. حلقة الختم من نوع yxd للعمود عبارة عن ختم غير متماثل يستخدم خصيصًا على المكبس ، وهو مناسب للحركة المتبادلة الهيدروليكية في اتجاه واحد ، مع أداء ختم جيد. عند استخدامها تحت 12 ~ 32MPa ، يلزم وجود حلقة الاحتفاظ في الكعب. يتوافق الأخدود مع معيار JB/ZQ4265-97. سمات:
1. ينطبق على الأحمال الضوئية والأحمال المتوسطة ؛
2. أداء ختم جيد لكل من الضغط العالي وختم الضغط المنخفض ؛
3. تتوفر مجموعة متنوعة من المواد ، مع مجموعة واسعة من مقاومة الوسائط ؛
4. بنية بسيطة وسهولة التثبيت والصيانة.
ميزات وتطبيقات المنتج:
اختيار المواد:
RC61 ، RC62
1. يمكن أن تكون مواد الحلقات O: R01 Nitrile Rubber (NBR) ، R02 FluororUbber (FKM) ، إلخ.
2. مواد حلقة الختم: المواد القياسية PTFE3 ، المواد الاختيارية الأخرى PTFE2 ، PTFE4 ، PU ، إلخ.
نعم
1. مادة مطابقة الحلقة المستطيلة: R01 Nitrile Rubber
2. مادة حلقة الختم: المواد الحرارية المركبة.
RC63 ، RC64 ، SPG ، RC66 ، AQ ، AQF
1. يمكن أن تكون مواد الحلقات O: R01 Nitrile Rubber (NBR) ، R02 FluororUbber (FKM) ، إلخ.
2. مواد حلقة الختم: المواد القياسية PTFE3 ، المواد الاختيارية الأخرى PTFE1 ، PTFE2 ، PTFE4.
KDAS ، TPM
1.
2. الاحتفاظ بمواد الحلقة: نايلون PA/polyoxymethylene بوم
3. حلقة دليل: نايلون PA/Polyoxymethylene POM/polytetrafluoroethylene ptfe
GDKK ، RC67
1. مواد المطاطية المتاحة: R01 Nitrile Rubber (NBR) ، R02 Fluororubber (FKM) ، إلخ.
2. مادة حلقة الختم: المواد القياسية PTFE3 ، المواد الاختيارية الأخرى PTFE2 ، PTFE4.
3. مواد الحلقة الاحتفاظ بها: POM/PA/PTFE ، يتم استخدام مادة PTFE عندما تتجاوز درجة الحرارة 100 درجة.
RCEK
1. المواد الدائرية الصحافة: polytetrafluoroethylene ، قماش النتريل ، قماش الفلوروروببر ، النايلون ، البولي أكسيمي ميثيلين
2. المواد الخامسة: polytetrafluoroethylene ، مطاط النتريل ، قطعة قماش النتريل ، فلوروروببر ، قماش فلوروروببر
3. دعم المادة الدائرية: قطعة قماش النتريل ، قماش فلوروروببر ، النايلون ، البولي أكسيمي ميثيلين ، بوليتيتابلورو إيثيلين
RCKR ، RPW
1. مطابقة المادة الدائرية المستطيلة: RO1 Nitrile Rubber (NBR)
2. مواد حلقة الختم: بو
yxd
مطاط النتريل الاختياري (R01) ، فلوروروببر (R02) ، البولي يوريثان (PU) ، إلخ.
مثال على الطلب:
طراز الطلب RC61-40X29X4.2-PTFE3-R01Ordering نموذج RC61-B-40X29X4.2-PTFE3-R02

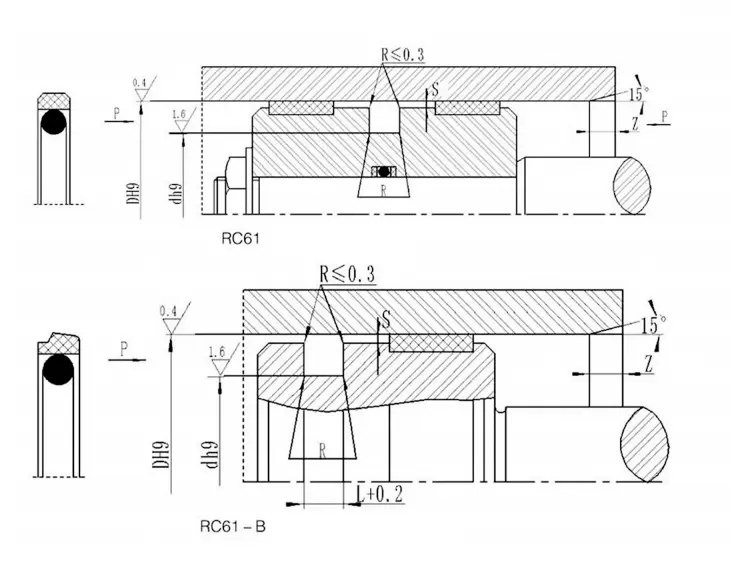

RC61-GLYD RING RC61-B-HOLE SEAL DXDX L-Material Code
RC62-80X60X10-PTFE3-R01 RC62-MODEL DXDXL PTFE3 ، رمز المواد R01
طراز طلب OK-80X59X8 قطر الأسطوانة x أخدود قطر X الأخدود
طلب نموذج RC63-80-PTFE3-R01 أو SPGC-80-PTFE3-R01
RC63/SPGC-Model قطرها 80 أسطوانة D PTFE3-PTFE رمز المواد R01-O Ring
طراز الطلب KDAS-80X60X22.4 قطره سطحية X Groove DIAMETER X GROOVE WIDTH (L)
طراز الطلب TPM-80X60X22.4 قطره قطر الأخدود X الأخدود X للأخدود (L)
مثال على الطلب: GDKK-80*62*43*22.5-R01
طراز الطلب RC64-80-PTFE3-R01
RC64-Model 80-أسطوانة قطر D PTFE3-PTFE رمز المادة R01-O-RING
مثال على الطلب: SPG-D*D*L-PTFE3-R01 (القطر الخارجي*القطر الداخلي*عرض الأخدود) PTFE3 ، رمز Material R01
RC66
طراز الطلب RC67-100X85X12.5-PTFE3-R01 أو SPGW-100X85X12.5-PTFE3 -R01
قطر الأسطوانة النموذجية X أخدود القطر السفلي x أخدود عرض PTFE3 Materive Material Code R01 رمز المادة المطاطية
RCEK
| نموذج | مواد | النطاق القابل للتطبيق | ختم |
| RCEK-A | الخامس: قطعة قماش NBR ، حلقة الضغط ، حلقة الدعم: NBR Cloth/PA/POM/PTFE | درجة الحرارة العادية والضغط العالي | جيد |
| RCEK-B | الخامس: قطعة قماش FKM ، حلقة الضغط ، حلقة الدعم: FKM Cloth/PTFE | درجة حرارة عالية ، ضغط مرتفع | جيد |
| RCEK-C | V-Ring: NBR ، حلقة الضغط ، حلقة الدعم: NBR Cloth/PA/POM/PTFE | درجة الحرارة العادية والضغط المتوسط والمنخفض | ممتاز |
| RCEK-D | V-Ring: FKM ، حلقة الضغط ، حلقة الدعم: FKM Cloth/PTFE | ارتفاع درجة الحرارة والضغط المتوسط والمنخفض | ممتاز |
| rcek-e | V-Ring: مجموعة قماش NBR و NBR ، حلقة الضغط ، حلقة الدعم: NBR Cloth/PA/POM/PTFE | درجة الحرارة الطبيعية والضغط العالي | ممتاز |
| RCEK-F | V-Ring: مجموعة قماش FKM و FKM ، حلقة الضغط ، حلقة الدعم: FKM Cloth/PTFE | درجة حرارة عالية ومتوسطة وعالية الضغط | عدل |
| RCEK-G | الخامس ، حلقة الضغط ، حلقة الدعم: PTFE1/PTFE2/PTFE3/PTFE4 | ارتفاع درجة الحرارة ووسائط التآكل عالية الضغط | ممتاز |
| RCEK-H | الخامس: PU ، حلقة الضغط ، حلقة الدعم: PU/PA/POM/PTFE | درجة الحرارة الطبيعية والضغط العالي | ختم |
| طراز الطلب RCEK-A-120 × 95x25.3 قطر الأسطوانة النموذج | |||

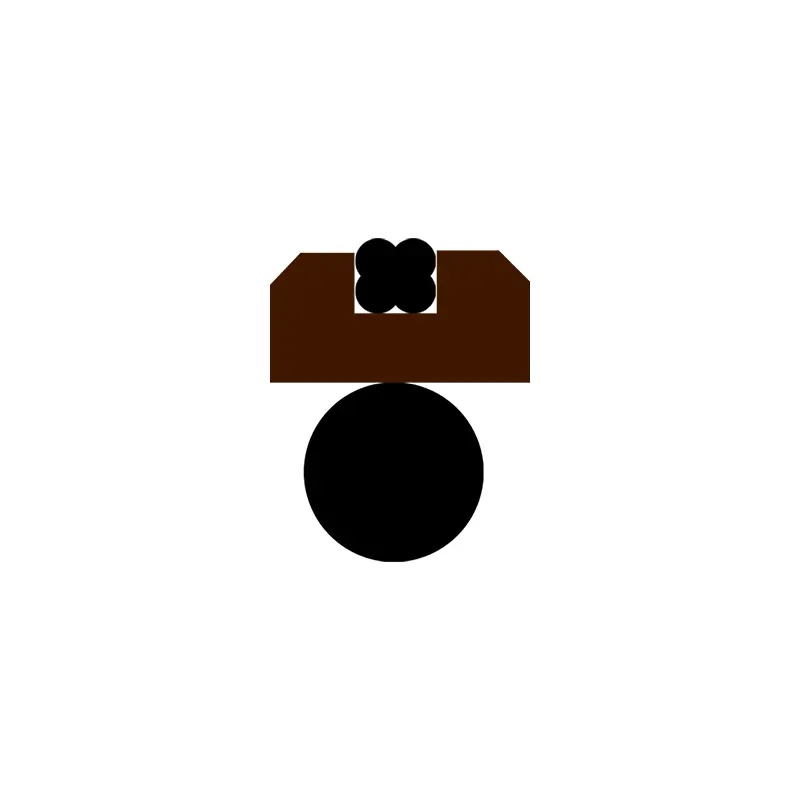

aq
AQF
RCKR
RPW
TDA
طول شامفر
| نطاق قطر الأسطوانة | طول شامفر E≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
TDMA
GGDA
rcup
مثال على الطلب: طراز طلب RCUP D63 × 48 × 10 قطر الأسطوانة × قطر الأخدود × ارتفاع الختم
yxd
طراز طلب yxd63 × 51 × 14-R01 قطره × قطر الأخدود × رمز Material Seal
تحديد:

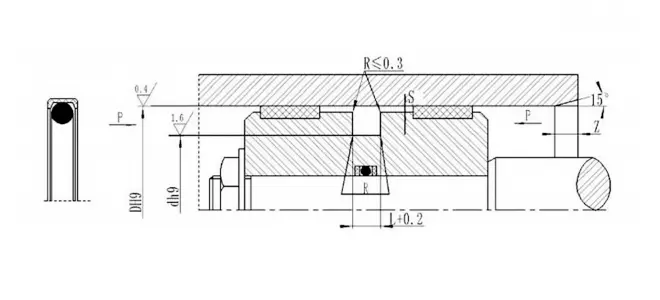

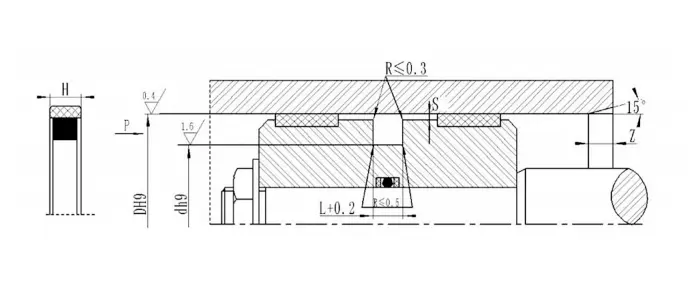

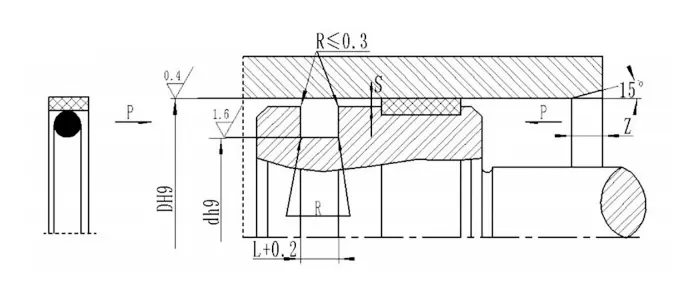

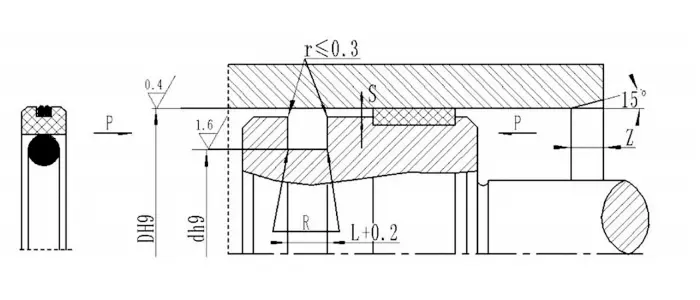

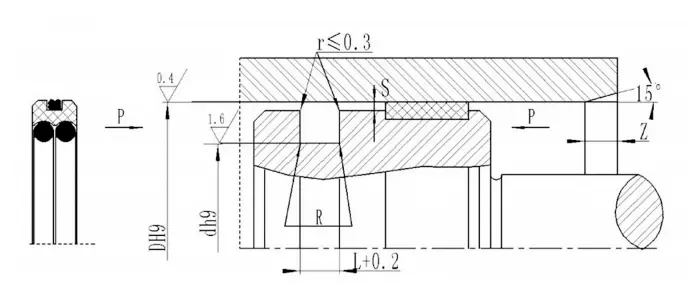

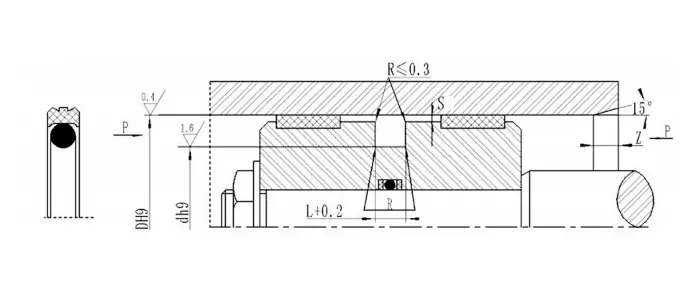

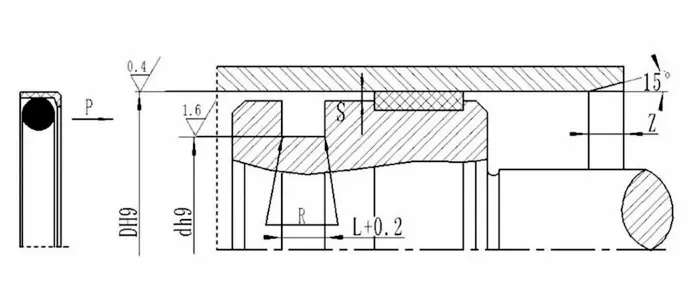

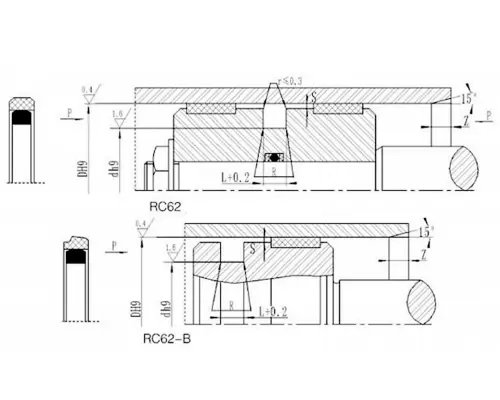

RC61| نطاق الفتحة D H9 |
قطر الأخدود D H9 |
عرض الأخدود L+0.2 |
التخليص الشعاعي smax | زوايا مستديرة RMAX |
شامفر Zدقيقة |
قطر سلك الحلقة | |||
| النوع القياسي | تحميل الضوء | حمولة ثقيلة | 0 ~ 20mpa | 20 ~ 40mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| ملاحظة: 1. لقطر الفتحة ≤30 مم ، يوصى باستخدام الأخدود المفتوح. | |||||||||
| 2. للضغط> 40 ميجا باسا ، تستخدم منطقة الجذر من الختم S Max H8/F8 التسامح | |||||||||
| نطاق الفتحة D H9 |
قطر الأخدود D H9 |
عرض الأخدود L+0.2 |
التخليص الشعاعي smax | زوايا مستديرة RMAX |
شامفر Zدقيقة |
|
| 0-20MPA | 20 ~ 40mpa | |||||
| 20 ~ 49.9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| ملاحظة: 1. لقطر الفتحة ≤ 30mm ، يوصى باستخدام الأخدود المفتوح. | ||||||
| 2. للضغط> 40mpa ، تستخدم منطقة الجذر من Seal Max H8/F8 التسامح المناسب. | ||||||

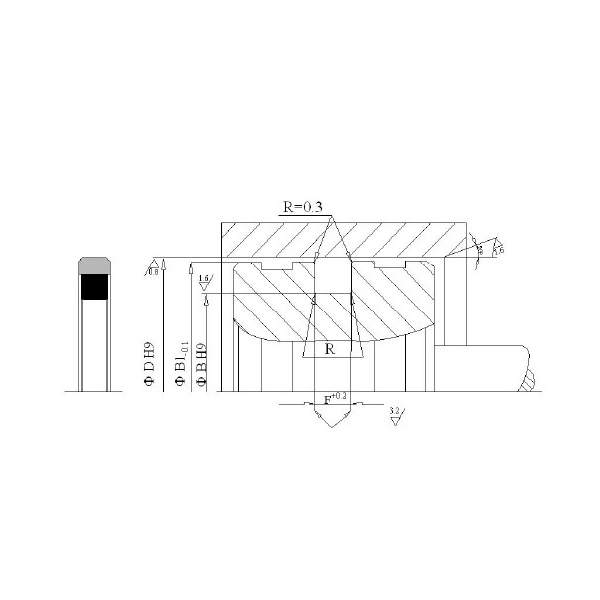

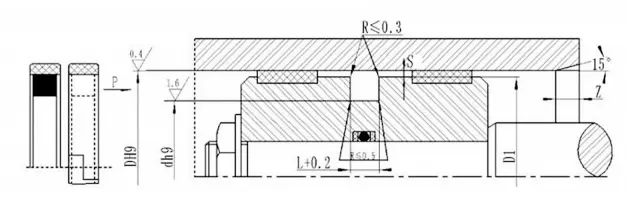

| نموذج | DH9 | DH9 | L+0.2 | D1 | نموذج | DH9 | DH9 | L+0.2 | D1 | نموذج | DH9 | DH9 | L+0.2 | D1 |
| OK-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| موافق 32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | OK-100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | OK-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | OK-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60*41.7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | OK-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | OK-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120*99*8.0 | 120 | 99 | 8.0 | 118.3 | OK-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63*47.5*6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | OK-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70*51.7*7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | OK-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | OK-130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75*59.5*6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | OK-135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|
| نطاق الفتحة D H9 |
قطر الأخدود D H9 | عرض الأخدود L+0.2 |
خلوص شعاعي Sمx |
زوايا مستديرة RMAX |
شامفر Zدقيقة |
قطر سلك الحلقة dO |
|
| هيدروليكي | الاحتكاك المنخفض الهوائي والهيدروليكي | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D -4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D 6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-15.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
| نموذج | مقاس | نموذج | مقاس | ||||||||||
| D | d | D1 | d2 | L | L1 | D | d | D1 | d2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |

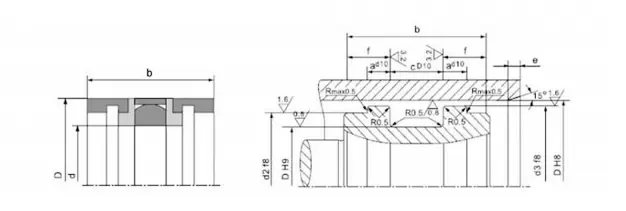

| رقم المنتج | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |
| نطاق الفتحة D H9 |
قطر الأخدود DH9 |
عرض الأخدود L+0.2 |
زوايا مستديرة RMAX |
خلوص شعاعي سماكس |
شامفر Zدقيقة |
قطر سلك الحلقة dO |
| 14 ~ 22.9 | D -5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| ملاحظة: لقطر الأسطوانة ≤30 مم ، يوصى بالأخدود المفتوح. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| مثال على الطلب: RC66-D*D*L-PTFE3-R01 (القطر الخارجي*القطر الداخلي*عرض الأخدود) PTFE3 ، R01- رمز المواد | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| ملاحظة: الأبعاد غير مدرجة في هذا الجدول ، يرجى الاتصال بنا. | ||||||||||||||||||

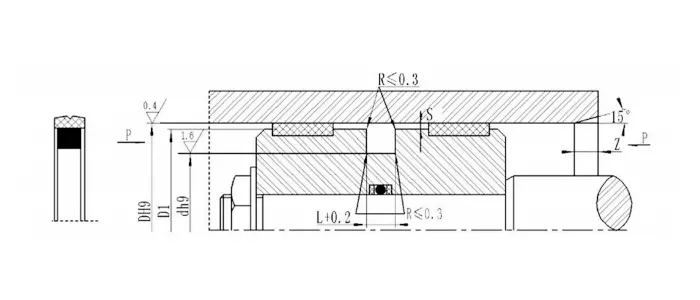

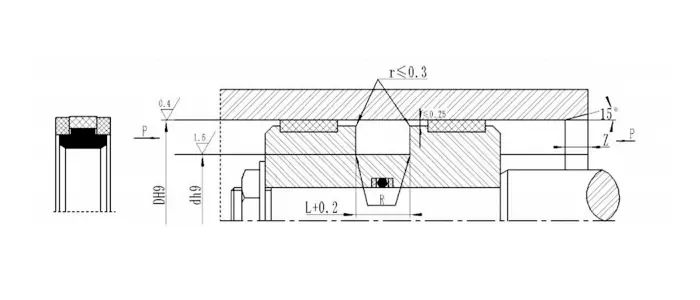

| DH9 | D H9 | L+0.2 | Z | R |
|
DH9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|

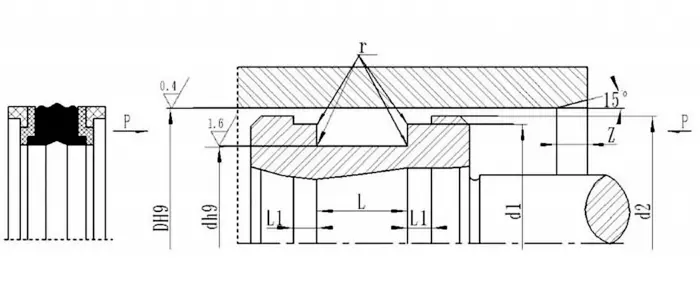

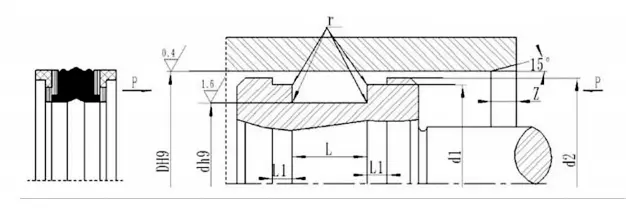

| المواصفات والأبعاد | ||||||||||
| قطر الأسطوانة | القطر السفلي | قطر قاعدة | عرض | دليل دقيقة |
|
قطر الأسطوانة | القطر السفلي | قطر قاعدة | عرض | دليل دقيقة |
| DH9 | D H9 | د 1 | L | Z | DH9 | D H9 | د 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| الطلب مثال AQ0800 80 × 64.5 × 6.3 (D × D × L) PTFE3-R01 PTFE3 R01 Material Code | ||||||||||||||||
| رقم المنتج | D | d | L+0.2 | Rمx |
|
رقم المنتج | D | d | L+0.2 | Rمx |
|
رقم المنتج | D | d | L+0.2 | Rمx |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| الطلب مثال AQF0800 80 × 67 × 8.3 (D × D × L) رمز المواد PTFE3-R01 | ||||||||||||||||
| رقم المنتج |
D H9 |
d h9 |
L+0.2 | Rمx |
|
رقم المنتج |
D H9 |
d h9 |
L+0.2 | Rمx |
|
رقم المنتج |
D H9 |
d h9 |
L+0.2 | Rمx |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| نطاق الفتحة D H9 |
قطر الأخدود D H9 |
عرض الأخدود L+0.2 |
التخليص الشعاعي smax | زوايا مستديرة RMAX |
شامفر Z |
قطر سلك الحلقة | |||
| النوع القياسي RPW |
تحميل الضوء RPW-Q |
حمولة ثقيلة RPW-Z |
0 ~ 20mpa | 20-40MPa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-15.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| ملاحظة: 1. لقطر الفتحة ≤ 30mm ، يوصى باستخدام الأخدود المفتوح. | |||||||||
| 2. للضغط> 40mpa ، تستخدم مساحة الجذر للختم H8/F8 التسامح الملائمة. | |||||||||
|
|
|||||||||||||
| رقم الطلب | DH8 | DH9 | L+0.2 |
|
رقم الطلب | DH8 | DH9 | L+0.2 |
|
رقم الطلب | DH8 | DH9 | L+0.2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| ملاحظة: إذا لم تكن المواصفات المطلوبة في هذا الجدول ، فيرجى الاتصال بنا. | |||||||||||||

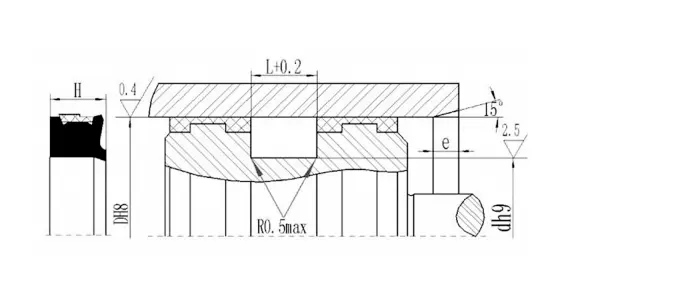

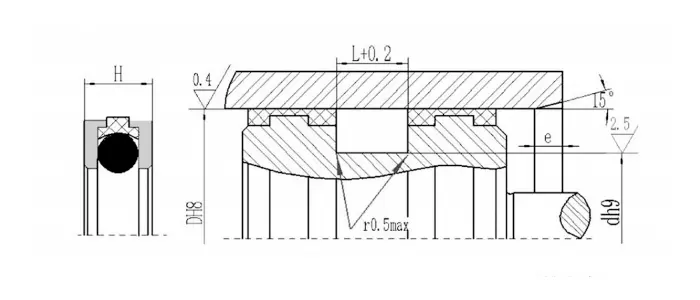

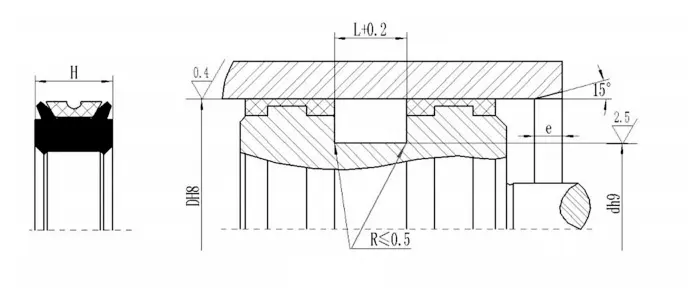

| أبعاد التثبيت |
|
|
|
|
|
|
|
|
|
|
|
طول شامفر | |||||
| اسطوانة DiameterDH8 | الأخدود السفلية قطرها 9 | عرض الفتحة L+0.2 | ارتفاع الختم ح |
|
|
نطاق قطر الأسطوانة | طول شامفر E≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| رقم الطلب | DH8 | DH9 | L+0.2 |
|
رقم الطلب | DH8 | DH9 | L+0.2 |
|
رقم الطلب | DH8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| ملاحظة: المواصفات المطلوبة ليست في هذا الجدول ، ولكن يمكن إنتاجها أيضًا. الرجاء الاتصال بنا. | |||||||||||||||||
| أبعاد التثبيت |
|
|
|
|
|
|
طول شامفر | |||||||
|
|
|
|
|
نطاق قطر الأسطوانة | طول شامفر E≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| قطر الأسطوانة DH8 | قطر القاع الأخدود DH9 | عرض الفتحة ل+0.2 | ارتفاع الختم ح |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| رقم الطلب | D H8 | D H9 | L+0.2 |
|
رقم الطلب | D H8 | D H9 | L+0.2 |
|
رقم الطلب | D H8 | D H9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| ملاحظة: المواصفات المطلوبة ليست في هذا الجدول ، ولكن يمكن إنتاجها أيضًا. الرجاء الاتصال بنا. الحد الأقصى للمنتج المتاح هو 1600 مم. | ||||||||||||||
| فجوة البثق |
|
|
|
|
|
|
|
|
|
|
|
||
| الضغط MPA | الفجوة الفجوة smax |
|
|
|
|||||||||
| قطر الأسطوانة D≤60mm | قطر الأسطوانة د> 60 ملم |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| الرسم البياني الحجم | |||||||||||||
| رقم المنتج | D | d | H | L | D1 |
|
رقم المنتج | D | d | H | L | D1 | |
| RCUP30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| RCUP30*15*10 | 30 | 15 | 10 | 11 | 19 | RCUP40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| RCUP30*20*8 | 30 | 20 | 8 | 9 | 24 | RCUP40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | RCUP45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| RCUP35*20*10 | 35 | 20 | 10 | 11 | 25 | RCUP50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| RCUP35*25*8 | 35 | 25 | 8 | 9 | 29 | RCUP50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| RCUP35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| RCUP40*25*10 | 40 | 25 | 10 | 11 | 30 | RCUP50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | RCUP50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| RCUP40*30*10 | 40 | 30 | 10 | 11 | 34 | RCUP50*40*8 | 50 | 40 | 8 | 9 | 43 | ||

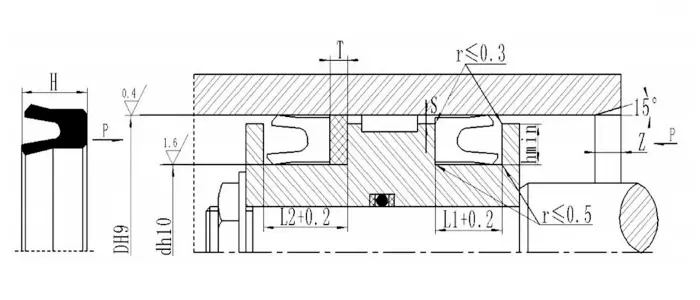

| رقم المنتج | D | d | H | L1 | L2 | T |
|
رقم المنتج | D | d | H | L1 | L2 | T |
| yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | yxd55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| yxd16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | yxd63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| yxd18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| YXD20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | yxd70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | YXD75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | YXD78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| yxd25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| yxd28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| yxd30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | yxd90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| yxd32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | YXD95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| yxd35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | yxd100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
عنوان
No.1 Ruichen Road ، Dongliuting Industrial Park ، Chengyang District ، مدينة تشينغداو ، مقاطعة شاندونغ ، الصين
هاتف
بريد إلكتروني
