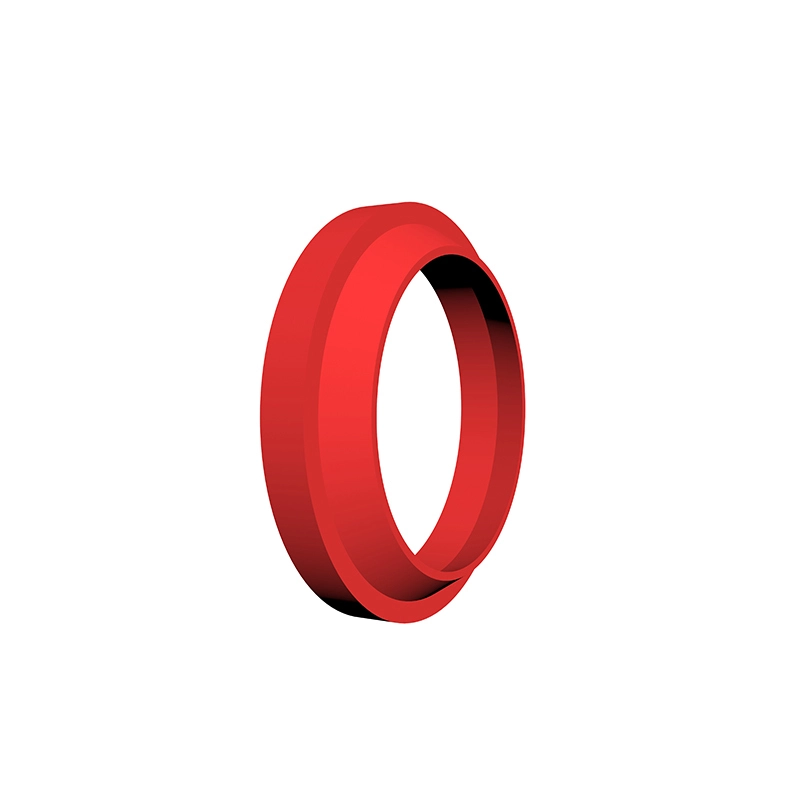

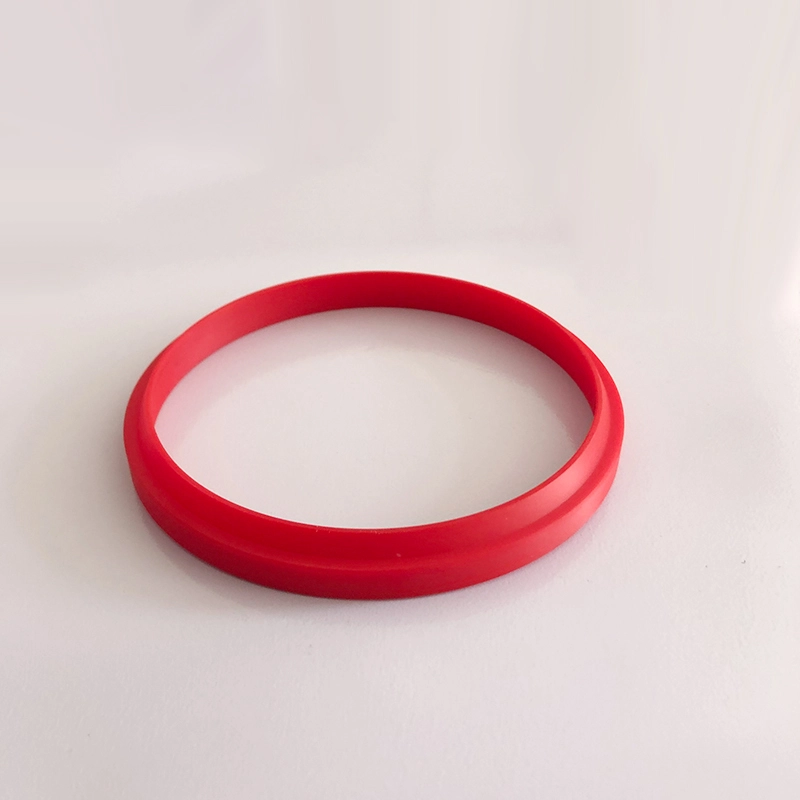

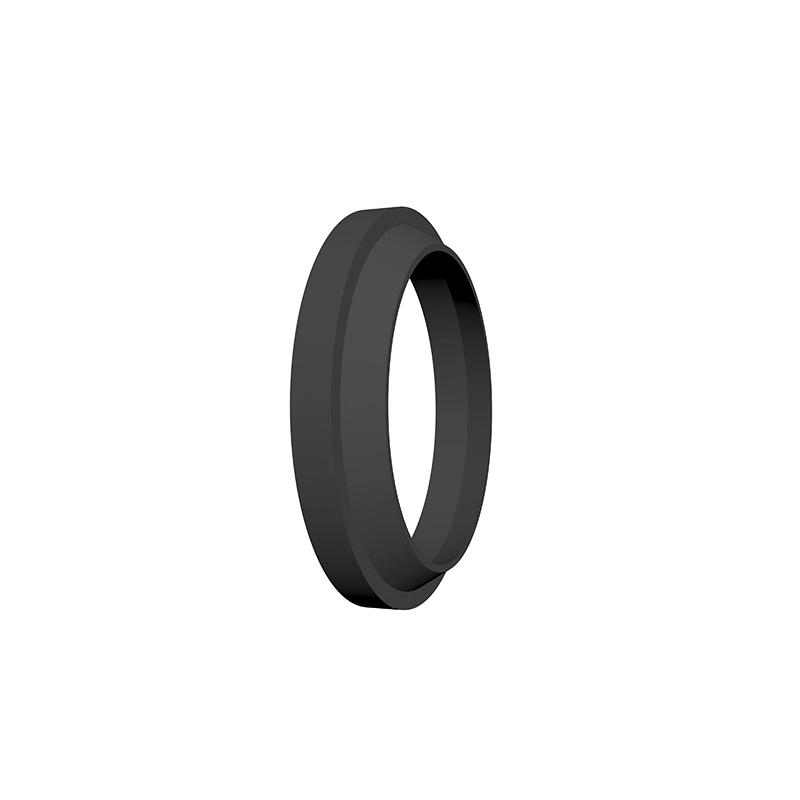

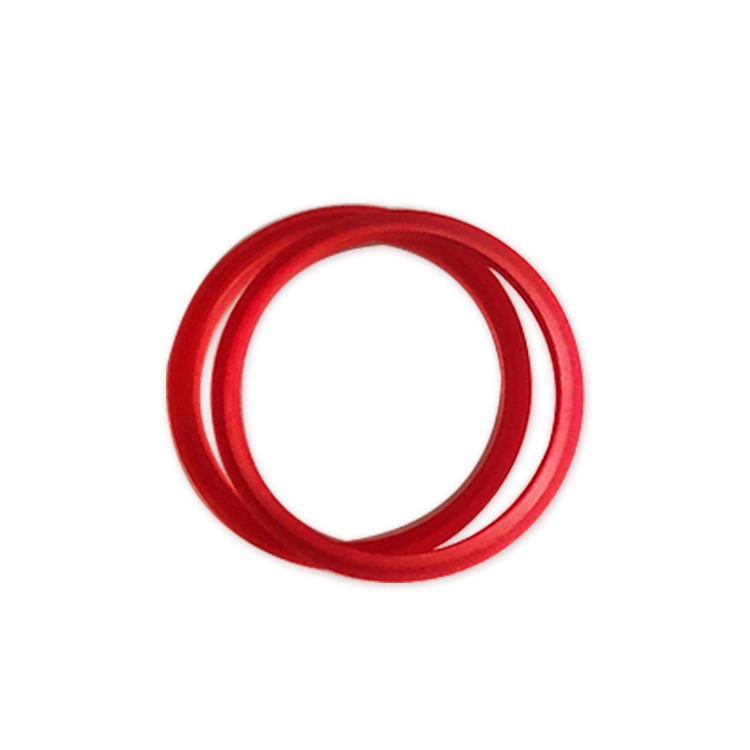

أختام الغبار الهيدروليكية هي واحدة من منتجات الختم التي يمكن أن تنتجها أختام Ruichen. يمكنك التعرف على نماذج مختلفة في هذا النوع من المنتجات ويمكنها أيضًا إجراء مجموعات هيكلية. إذا لزم الأمر ، يمكنك أيضًا الاتصال بنا للحصول على المساعدة أو الحلول المخصصة ، أو الاتصال بنا للحصول على نموذج كتاب.
RCF01 و RCF02 عبارة عن أختام غبار ثنائية الاتجاه مكونة من حلقة ختم غبار مزدوجة مملوءة بمواد PTFE المضادة للملابس وحلقة مطاطية على شكل O. يوفر الحلقة O قوة التحميل المسبق للتعويض عن ارتداء حلقة PTFE. RCF01 مناسب للمناسبات الشاقة ، مثل البيئات المتربة أو الباردة والحركة المتبادلة عالية التردد. يجب استخدام الأخاديد المقسمة لأقطار رمح أقل من 30 مم. RCF02 مناسب للتداخل مع الظروف المتأرجحة أو الحلزونية.
RCF03 عبارة عن حلقة غبار أحادية الاتجاه تتكون من حلقة مكشطة غبار واحدة مملوءة بمواد PTFE وحلقة مطاطية على شكل O. وظيفتها هي كشط الغبار ومنع النظام من التلوث. إنها مناسبة للحركة بالمثل أو الظروف المتأرجحة أو الحلزونية.
RCF04 و RCF05 عبارة عن حلقات غبار مزدوجة المكونات تتكون من حلقة خاصة على شكلها مع شفة ختم وشفة مقاومة للغبار واثنين من الحلقات O كعناصر التحميل المسبق ، والتي تستخدم لتحسين الختم الكلي. لديها خصائص الحياة الطويلة ، احتكاك منخفض ، لا لزوجة ، وموثوقية عالية. يستخدم RCF04 بشكل أساسي في الآلات الزراعية ، والضغط الهيدروليكي ، وآلات صب الحقن ، وأنظمة التحكم الهيدروليكية ، والشوكة ، وآلات المتداول ، والرافعات ، وآلات التحميل والتفريغ. يستخدم RCF05 بشكل أساسي في المطابع الهيدروليكية ، وآلات صب الحقن ، وآلات المتداول ، والآلات المعدنية ، وما إلى ذلك. إنه مناسب بشكل خاص للأختام المقاومة للغبار من قضبان المكبس ذات القطر الكبير.
حلقة غبار DHS هي حلقة غبار مزدوجة الوظيفة ، والتي لها تأثير جيد مقاوم للغبار وبعض وظيفة فيلم زيت الختم. المواد هي البولي يوريثان عالية الأداء ، مطاط النتريل ، وفلوروببر.
يتم استخدام على شكل J و JA على شكل JA في قضبان مكبس الأسطوانة الهيدروليكية المتبادلة أو سيقان الصمام لكشط الغبار. المواد هي البولي يوريثان (TPU/وحدة المعالجة المركزية) والمطاط. تتوافق الأخاديد وأبعاد المنتج والتحمل مع JB/T6657-93 و JB/T6656-93.
يتم استخدام حلقة الغبار GSM لمنع الملوثات الخارجية من الخلط في النظام الهيدروليكي ونظام الختم ، ويمكن أن يعيد الزيت الهيدروليكي إلى نظام التشحيم دون تسرب إلى الخارج ، والذي له تأثير الختم الإضافي. المواد هي مطاط النتريل ، فلوروروببر ، والبولي يوريثان.
تُستخدم حلقات غبار GP1 و GP6 لمنع الخلط في النظام الهيدروليكي ونظام الختم. المادة هي مطاط النتريل NBR ، ويتم اختيار Fluororubber FKM في درجة حرارة عالية. يستخدم GP6 بشكل أساسي لختم الغبار من قضبان مكبس القطر الكبيرة.
يتم استخدام حلقة الغبار من نوع AF لمنع الغبار والأوساخ والرمل والبطاطا المعدنية من دخول الأسطوانة الهيدروليكية. تقليل خطر الخدوش الناتجة عن الملوثات الخارجية المضمنة في عناصر الانزلاق. يمكن تحقيق تأثير ممتاز للتربة من خلال التصميم الخاص لشفة حلقة الغبار. تتميز الحلقة بخصائص مقاومة التآكل القوية ، والتشوه الدائم الصغير ، ومقاومة التأثير الميكانيكي الخارجي. يمكن تثبيت حلقة مقاومة للغبار بحزم في الموضع المناسب لأخدود محوري مفتوح باستخدام ملاءمة التداخل بين القطر الخارجي لأخدود الختم والمعادن. الملاءمة هي تدفق ، وبالتالي فإن الشفاه محمية للغاية من الأضرار الناجمة عن أسباب خارجية. من منظور هندسي ، فإن حلقة AF Type Dustproof هي جهاز إغلاق رأس أسطوانة مناسب.
ميزات وتطبيقات المنتج:
مثال على الطلب:
طراز الطلب RCF01-80-PTFE3-R01
RCF01-MODEL 80 عمود قطر PTFE3 GENERAL MODIDE
مطاط النتريل (NBR)-R01 fluororubber (FKM) -R02
طراز الطلب RCF02-80-PTFE3-R01
RCF02-MODEL 80 عمود قطر PTFE3-Universal Modified PTFE R01 Matching Rubber Code
مطاط النتريل (NBR)-R01 fluororubber (FKM) -R02
طراز الطلب RCF03-80-PTFE3-R01
RCF03-MODEL 80 عمود قطر PTFE3-Universal Modified PTFE R01 Matching Rubber Code
مطاط النتريل (NBR)-R01 fluororubber (FKM) -R02
طراز الطلب RCF04-80-PTFE3-R01
RCF04-MODEL 80 عمود قطر PTFE3-Universal Modified PTFE R01 رمز المواد المطاطية المطابقة
مطاط النتريل (NBR) -r01 fluororubber (FKM) -R02
طراز الطلب RCF05-80-PTFE3-R01
RCF05-MODEL 80 عمود قطر PTFE3 GENERAL MODIDE
مطاط النتريل (NBR) -r01 fluororubber (FKM) -R02
نموذج الطلب: DHS-130*143*8/9.5-R01 D*D1*G/H
J-type Dust Seal
ختم الغبار من نوع JA
GSM
يتميز ختم الغبار GSM برقم الطلب ، على سبيل المثال: GSM4048 قطر قطره GSM4048
GP1
مثال على علامات: gp1-70*82*4/8 model-d*d*l/h
GP6
طريقة العلامات: GP6-70*80.6*5.3/7 Model-D*D*L/H
ل
DKB
تحديد
RCF01| نطاق قطر العمود D F8 |
قطر الأخدود D H9 |
عرض الأخدود L+0.2 |
فتح قطر الثقب د1H11 | عرض فتحة مفتوحة A MON |
زوايا مستديرة R≤ |
قطر سلك الحلقة دO |
| 19 ~ 39 | D+7.6 | 4.2 | D+1.5 | 3 | 0.8 | 2.65 |
| 40 ~ 69 | D+8.8 | 6.3 | D+1.5 | 3 | 0.8 | 2.65 |
| 70 ~ 139 | D+12.2 | 8.1 | D+2.0 | 4 | 0.8 | 3.55 |
| 140 ~ 399 | D+16.0 | 9.5 | D+2.5 | 5 | 1.5 | 5.30 |
| 400 ~ 649 | D+24.0 | 14.0 | D+2.5 | 8 | 1.5 | 7.00 |
| 650 ~ 1500 | D+27.3 | 16.0 | D+2.5 | 10 | 2.0 | 8.60 |
| نطاق قطر العمود D F8 |
قطر الأخدود D H9 |
عرض الأخدود L+0.2 |
فتح قطر الثقب د1H11 | عرض فتحة مفتوحة A MON |
زوايا مستديرة R≤ |
قطر سلك الحلقة دO |
| 4 ~ 11 | D+4.8 | 3.7 | D+1.5 | 2 | 0.4 | 1.80 |
| 12 ~ 64 | D+6.8 | 5.0 | D+1.5 | 2 | 0.7 | 2.65 |
| 65 ~ 250 | D+8.8 | 6.0 | D+1.5 | 3 | 1.0 | 3.55 |
| 251 ~ 420 | D+12.2 | 8.4 | D+2.0 | 4 | 1.5 | 5.30 |
| 421 ~ 650 | D+16.0 | 11.0 | D+2.0 | 4 | 1.5 | 7.00 |
| 651 ~ 1500 | D+20.0 | 14.0 | D+2.5 | 5 | 2.0 | 8.60 |
| نطاق قطر العمود D F8 |
قطر الأخدود DH9 |
قطر الخطوة D1 H11 |
عرض الأخدود L+0.2 |
العرض العام L1 |
زوايا مستديرة RMAX |
طول شامفر Zmin |
| 20 ~ 39.9 | D+7.6 | D+1 | 4.2 | 8.2 | 0.4 | 3 |
| 40 ~ 69.9 | D+8.8 | D+1.5 | 6.3 | 10.3 | 1.2 | 4 |
| 70 ~ 139.9 | D+12.2 | D+2.0 | 8.1 | 12.1 | 2 | 6 |
| 140 ~ 399.9 | D+16.0 | D+2.0 | 11.5 | 15.5 | 2 | 8 |
| 400 ~ 649.9 | D+24.0 | D+2.5 | 15.5 | 19.5 | 2 | 10 |
| 650 ~ 1000 | D+27.3 | D+2.5 | 18.0 | 23.0 | 2 | 12 |
| نطاق قطر العمود D F8 |
قطر الأخدود DH9 |
قطر الخطوة D1 H11 |
عرض الأخدود L+0.2 |
عرض جانبي L1 |
زوايا مستديرة RMAX |
طول شامفر Zmin |
| 100 ~ 229 | D+22.2 | D+10.7 | 6.3 | 4.2 | 1.2 | 6 |
| 230 ~ 299 | D+24.2 | D+10.7 | 6.3 | 4.2 | 1.2 | 8 |
| 300 ~ 629 | D+33.0 | D+15.1 | 8.1 | 6.3 | 1.2 | 10 |
| 630 ~ 1000 | D+36.5 | D+15.1 | 9.5 | 6.3 | 2 | 12 |
| رقم المنتج | d | D1 | H | G+0.3 | D2 | a |
| DHS 12 | 12 | 20 | 6 | 5 | 16.3 | 2 |
| درهم 14 | 14 | 22 | 6 | 5 | 18.3 | 2 |
| 16 درهم | 16 | 24 | 6 | 5 | 20.3 | 2 |
| 18 درهم | 18 | 26 | 6 | 5 | 22.3 | 2 |
| 20 درهم | 20 | 28 | 6 | 5 | 24.3 | 2 |
| 22 درهم | 22 | 30 | 6 | 5 | 26.3 | 2 |
| درهم 25 | 25 | 33 | 6 | 5 | 29.3 | 2 |
| 28 درهم | 28 | 36 | 6 | 5 | 32.3 | 2 |
| DHS 30 | 30 | 38 | 6.5 | 6 | 34 | 2 |
| درهم 32 | 32 | 40 | 6.5 | 6 | 36 | 2 |
| درهم 35 | 35 | 43 | 6.5 | 6 | 39 | 2 |
| درهم 38 | 38 | 46 | 6.5 | 6 | 42 | 2 |
| 40 درهم | 40 | 48 | 6.5 | 6 | 44 | 2 |
| DHS 45 | 45 | 53 | 6.5 | 6 | 49 | 2 |
| DHS 48 | 48 | 56 | 6.5 | 6 | 52 | 2 |
| DHS 50 | 50 | 58 | 6.5 | 6 | 54 | 2 |
| DHS 55 | 55 | 63 | 6.5 | 6 | 59 | 2 |
| درهم 56 | 56 | 64 | 6.5 | 6 | 60 | 2 |
