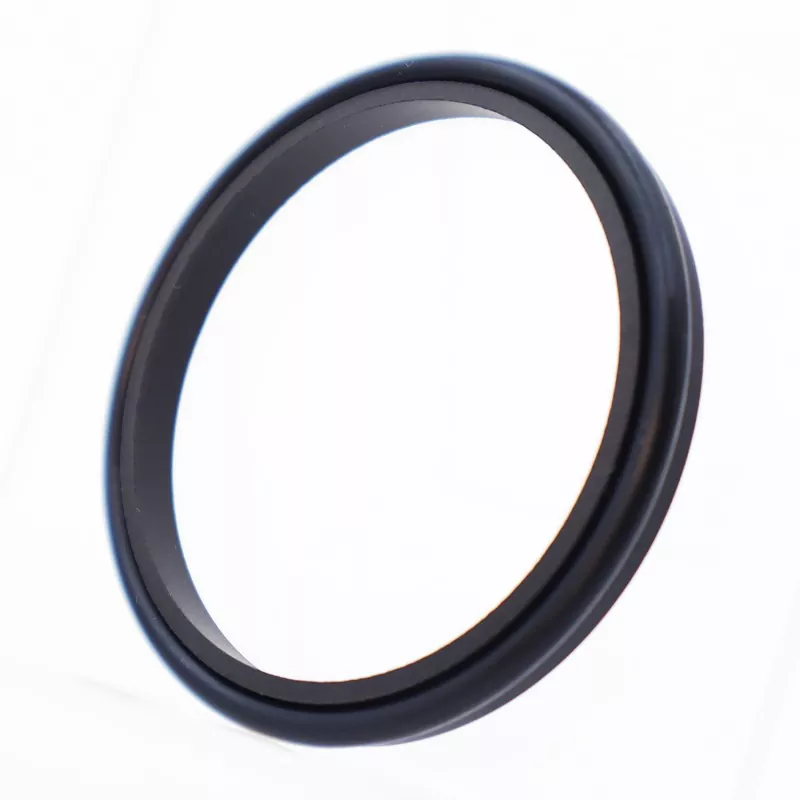

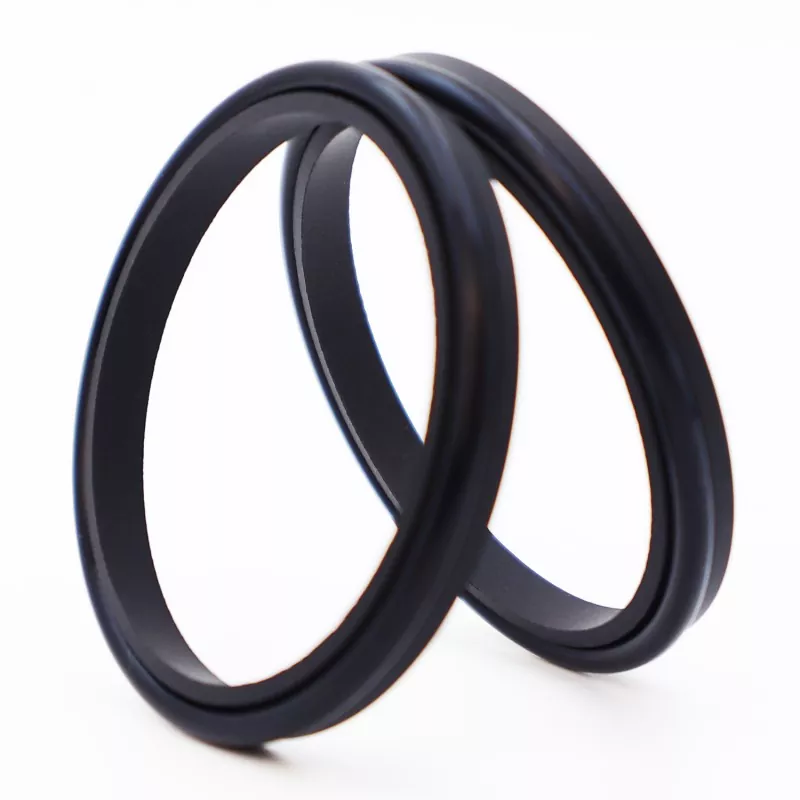

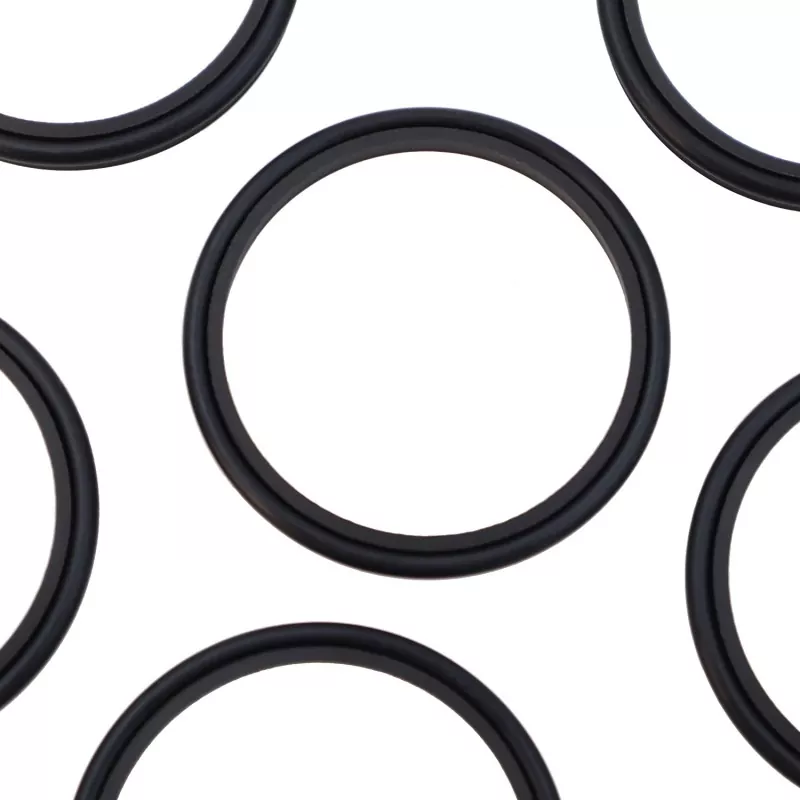

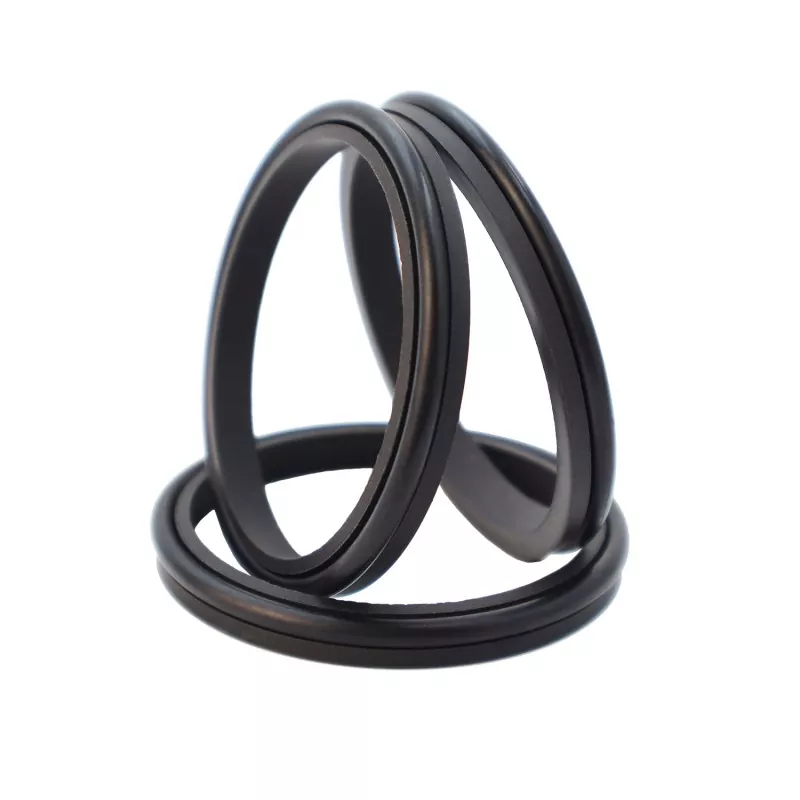

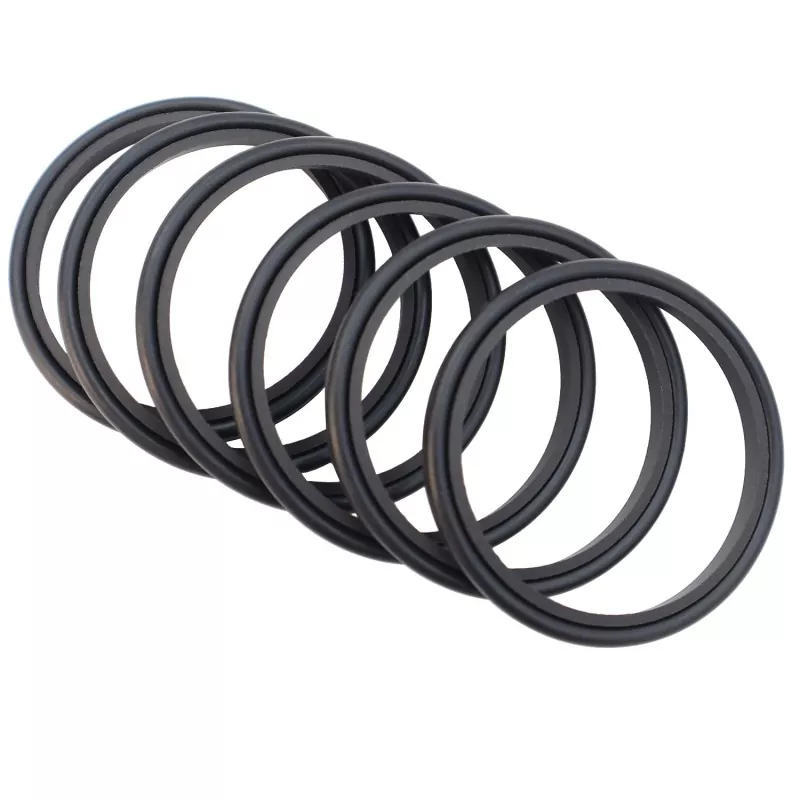

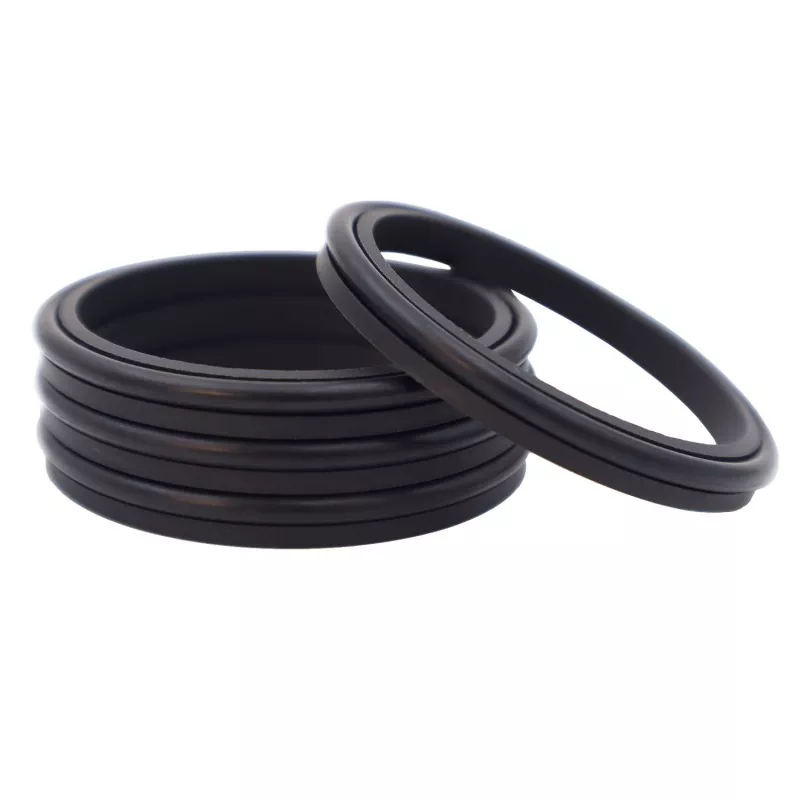

إن ختم الممسحة المدمج ذو الشفة الواحدة عبارة عن ختم ممسحة أحادي المفعول يتكون من حلقة ممسحة أحادية الشفة PTFE وحلقة مطاطية على شكل O؛ فهو يعمل على التخلص من الغبار ومنع تلوث النظام. إنها مناسبة لتطبيقات الحركة الترددية أو المتأرجحة أو الحلزونية.
|
الضغط (ميجا باسكال) |
درجة الحرارة (درجة مئوية) |
السرعة م/ث |
وسائط |
|
- |
-35 إلى +100 (مع حلقة NBR O) |
6 |
الزيت الهيدروليكي، المستحلب، الماء، الخ. |
|
-20 إلى +200 (مع حلقة FKM O) |
نموذج الطلب: RCF03—80-PTFE3—R01
RCF03 – النموذج | 80 – قطر العمود | PTFE3 – PTFE المعدل للأغراض العامة | R01 – كود المواد للمكونات المطاطية
مطاط النتريل (NBR) – R01 | مطاط الفلور (FKM) – R02
يمكن توفير المنتجات بأي حجم ضمن نطاق المعلمات المحدد.
|

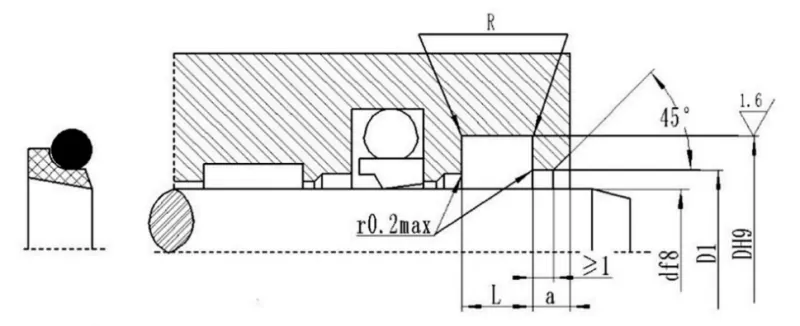

نطاق قطر رمح د f8 |
قطر الأخدود د ح9 |
عرض الأخدود ل+0.2 |
قطر ثقب التخليص د1 ح11 |
عرض الافتتاح واضح أ ≥ |
شعاع الزاوية R |
يا الدائري قطر المقطع العرضي يفعل |
|
4 ~ 11 |
د+4.8 |
3.7 |
د+1.5 |
2 |
0.4 |
1.80 |
|
12~64 |
د+6.8 |
5.0 |
د+1.5 |
2 |
0.7 |
2.65 |
|
65 ~ 250 |
د+8.8 |
6.0 |
د+1.5 |
3 |
1.0 |
3.55 |
|
251 ~ 420 |
د+12.2 |
8.4 |
د+2.0 |
4 |
1.5 |
5.30 |
|
421~650 |
د+16.0 |
11.0 |
د+2.0 |
4 |
1.5 |
7.00 |
|
651 ~ 1500 |
د+20.0 |
14.0 |
د+2.5 |
5 |
2.0 |
8.60 |
